1 补充基础知识

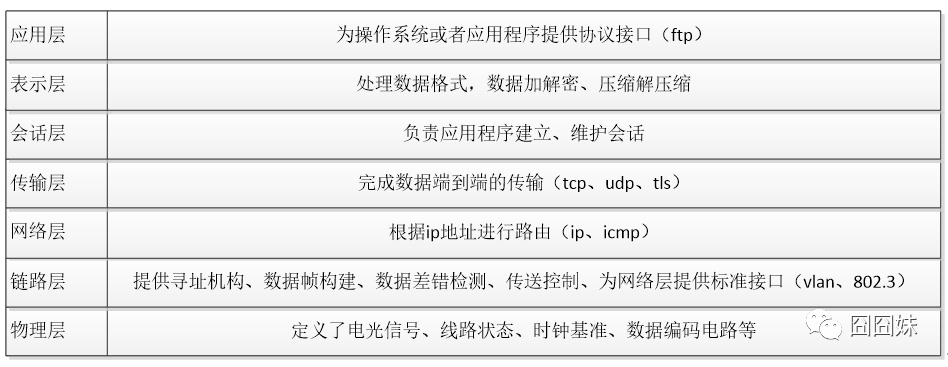

1.1以太网分层

1.1.1 链路层

• LLC负责向上层提供服务。
• MAC控制器负责数据帧的封装处理和帧检测，支持与phy的MII、GMII、RGMII等通信接口。

1.1.2 物理层

物理层一般有phy芯片进行模数转换，将数字信号和转为光电模拟信号或者接收光电信号转成数字信号，从硬件上phy与物理网线的连接间会通过rj45进行连接，phy与rj45间一般会增加网络变压器（主要为了增加发出的网络信号传输距离）。

1.2 mac和phy

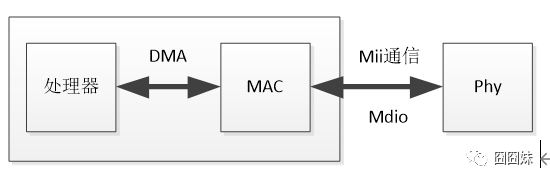

1.2.1 Mac和phy结构

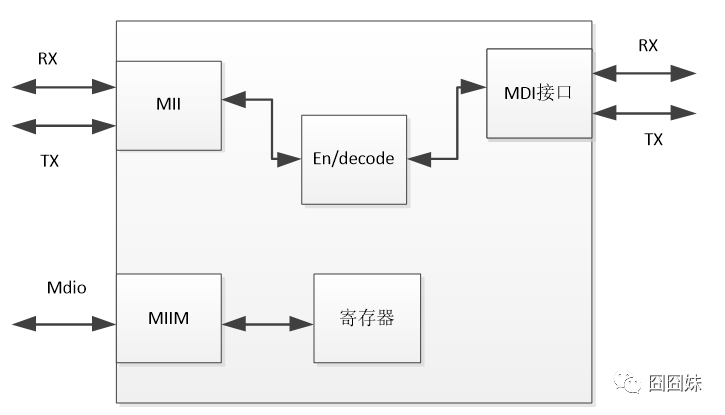

Phy结构：

数据发送流程：

接收数据流程：

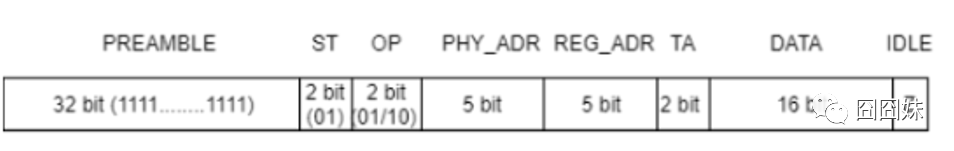

Mdio管理帧格式：

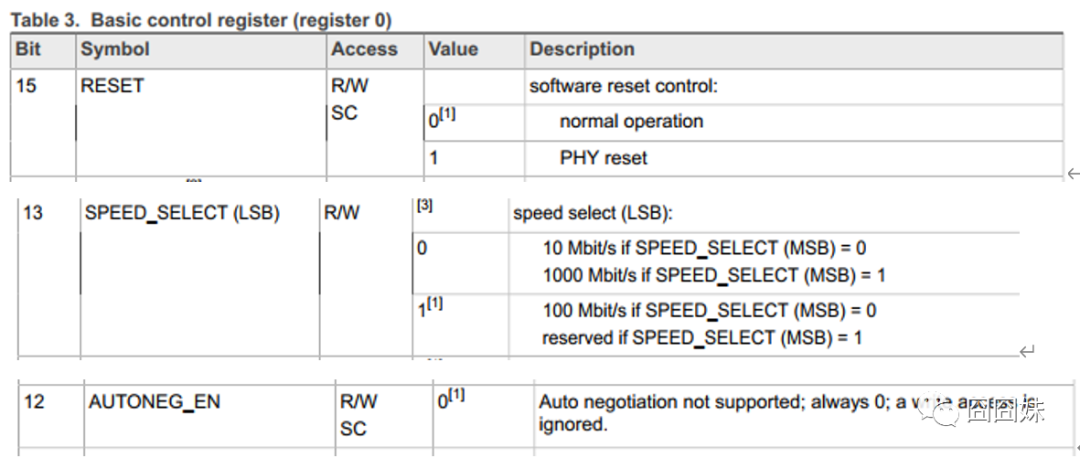

控制寄存器0：

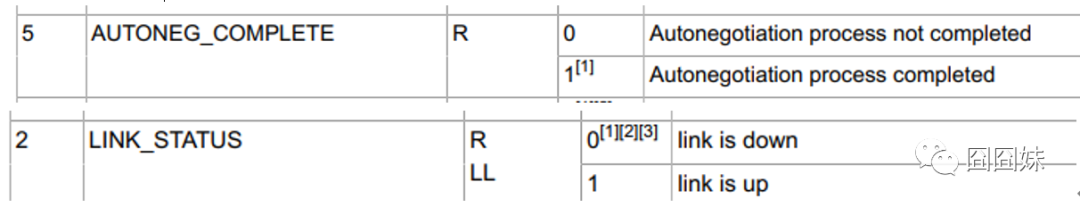

状态寄存器1：

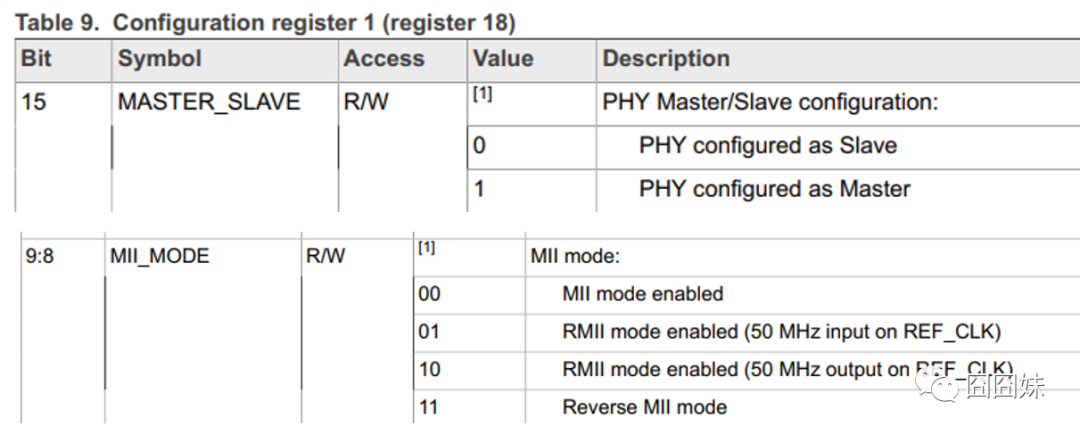

配置寄存器18：
