简介

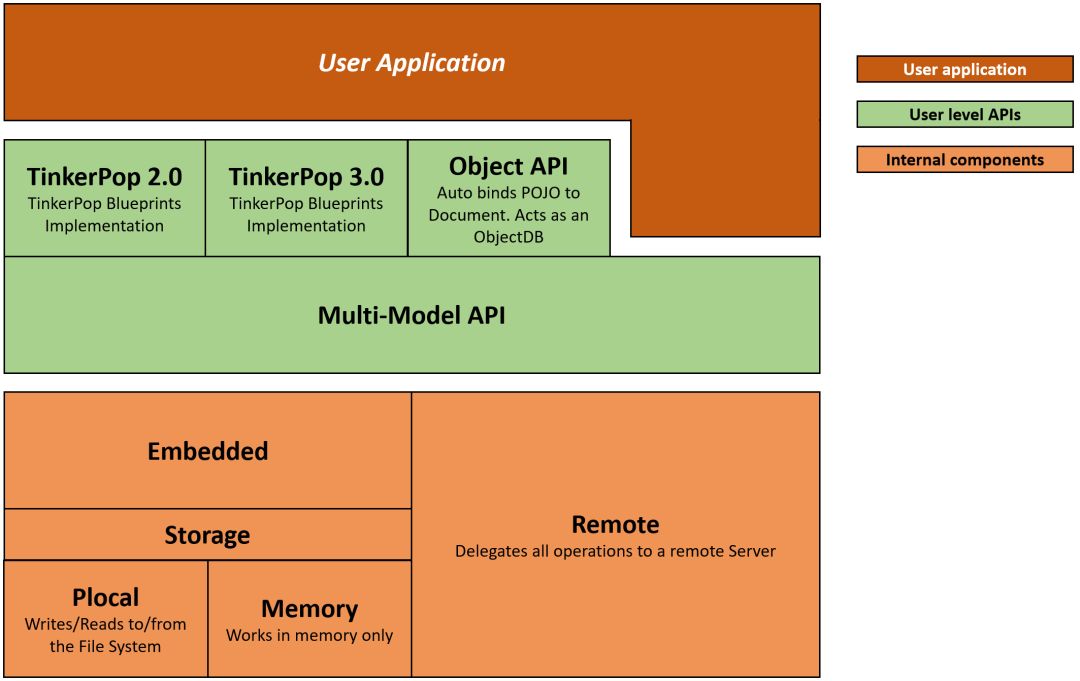

OrientDB诞生之初是文档数据库，其中包含的无索引链接设计让它完美地具备了图数据库的能力，但彼时其核心API依然是Document API，随后，基于Apache TinkerPop 2.x 实现的Graph API，作为一个单独的组件加入其中。这种割裂的API设计，显然不符合OrientDB多模型数据库的定位。因此，v3.0版本之后，Multi-Model API作为新的核心出现在整个API体系中。

文目的就是带领大家体验新的API。仅仅通过其java doc来学习难免枯燥，因此借由一个简单的业务场景，构建一个web应用，让应用开发员能更切实地了解Multi-Model API，了解OrientDB。

业务场景

借鉴微博的一小部分功能，来构建一个简单的web应用，模型设计如下：

                                                profile
 EDGE=HasFollowed  <------->  VERTEX=Account  <>-------->  VERTEX=Profile
   created_time                 id                           name
                                nickname                     phoneNum
                                created_time                 gender
                                                             address

Account表示账号，其中除了账号的基本属性外，通过profile属性关联到Profile类，该类中包含用户的基本信息，而HasFollowed作为边来表述Account之间的 “关注“ 关系。

应用内要实现的功能包括：

创建上述模型中的CLASS（可以理解为sql中的建表）
新增账号
修改昵称
关注
查询我的关注
取关

> 以上所有设计都只是作为掌握Multi-model API的辅助，不推荐直接应用在实际开发过程

工程说明

整个工程采用Spring Boot + Sring MVC Framework搭建，使用Maven作为构建工具，jdk8，以上工具在这里不再过多介绍，有兴趣的童鞋可以到文末查看项目的github地址，自行取阅。

Maven依赖

类比于常见的web应用，业务应用通过orientdb-client组件，以remote连接方式访问远端的OrientDB数据库实例，maven依赖如下（笔者使用3.0.7版本）：

<dependency>
   <groupId>com.orientechnologies</groupId>
   <artifactId>orientdb-client</artifactId>
   <version>${orientdb.version}</version>
</dependency>

TinkerPop 2的API需要依赖 orientdb-graphdb
模块，而想使用TinkerPop 3 API的话，需要依赖 orientdb-gremlin
模块。

管理数据库连接

@Configuration
public class OrientDbConfig {

    @Bean
    public ODatabasePool oDatabasePool() {
        Map<String, Object> params = new HashMap();
        params.put(DB_POOL_MIN.getKey(), 10);
        params.put(DB_POOL_MAX.getKey(), 100);
        params.put(DB_POOL_ACQUIRE_TIMEOUT.getKey(), 30000);
        params.put(DB_POOL_IDLE_TIMEOUT.getKey(), 0);
        params.put(DB_POOL_IDLE_CHECK_DELAY.getKey(), 0);
        OrientDBConfig config =  OrientDBConfig.builder().fromMap(params).build();
        return new ODatabasePool(orientDB(), "demodb", ADMIN, ADMIN, config);
    }

    @Bean
    public OrientDB orientDB() {
        return new OrientDB("remote:yourhost", ROOT, ROOT,
                            OrientDBConfig.defaultConfig());
    }
}

一切数据库操作，都依赖OrientDB实例（ orientdb-client组件
使用 Binary Protocol 协议，通过TCP/IP socket进行业务应用与数据库实例间的交互)，同时其连接池实例为ODatabasePool。将orientDB和oDatabasePool都声明成spring的bean，方便依赖注入以及其生命周期的管理（OrientDB、ODatabasePool均重写了close方法，Spring会在应用退出时释放其占用的资源，实现优雅停机，kill -9除外）。

创建相关的CLASS

首先来创建相关的CLASS，通常这类操作应该交由DBA角色来实现，这里只是为了介绍API的功能。

@Autowired
ODatabasePool pool;

try (ODatabaseSession session = pool.acquire()) {
    OSchema oSchema = session.getMetadata().getSchema();
    //如果CLASS不存在，创建
    if (!oSchema.existsClass(CLASS_PROFILE) && !oSchema.existsClass(CLASS_ACCOUNT)) {
        OClass oProfile = session.createClass(CLASS_PROFILE, CLASS_V);
        oProfile.createProperty(PROFILE_NAME, OType.STRING);
        oProfile.createProperty(PROFILE_ADDRESS, OType.STRING);
        oProfile.createProperty(PROFILE_GENDER, OType.SHORT);
        oProfile.createProperty(PROFILE_PHONENUM, OType.STRING);
        oProfile.createIndex(IDX_PROFILE_PHONENUM, OClass.INDEX_TYPE.UNIQUE, PROFILE_PHONENUM);
        oProfile.setStrictMode(true);

        OClass oAccount = session.createClass(CLASS_ACCOUNT, CLASS_V);
        oAccount.createProperty(COMMON_ID, OType.STRING);
        oAccount.createProperty(ACCOUNT_NICKNAME, OType.STRING);
        oAccount.createProperty(COMMON_CREATEDTIME, OType.DATETIME);
        oAccount.createProperty(ACCOUNT_PROFILE, OType.LINK, oProfile);
        oAccount.createIndex(IDX_ACCOUNT_ID, OClass.INDEX_TYPE.UNIQUE_HASH_INDEX, COMMON_ID);
        oAccount.createIndex(IDX_ACCOUNT_NICKNAME, OClass.INDEX_TYPE.UNIQUE_HASH_INDEX, ACCOUNT_NICKNAME);

        session.commit();
    }
}

注入连接池，并通过acquire()方法获取连接对象：ODatabaseSession，通过try-with-resources来保证操作结束后其资源得到释放，同时注意ODatabaseSession 是非线程安全的。
getMetadata()可以获取数据库的元数据信息，包括Schemas、索引、调度器、函数库、安全信息等。代码中使用其判断对应的CLASS是否已经存在，避免重复创建的异常。
createClass()用来创建CLASS，OrientDB支持继承，这里通过指定父类 V
，将Profile和Account都创建成Vertex（同理， E
是Edge的父类），这也体现了Mutil-Model的理念，一种API可以同时实现文档和图的操作。createVertexClass()和createEdgeClass()可以实现同样的功能。
createProperty()用来创建CLASS所包含的属性，除基本属性外，也支持引用。代码中通过指定profile为OType.LINK类型，而建立了Account到Profile的1:1引用关系（这里设计成引用只是为了更多的展示API的功能，使用Edge来建立关系也是合理的）。
OrientDB支持多种Schema模式，这个setStrictMode(true)指定使用Schema-Full模式，后续插入过程中不能再新增属性，这虽然牺牲了一些灵活性，但是提高了性能并节省了磁盘空间，结合业务场景酌情选择适合的模式。
createIndex()用来创建索引，OrientDB中包含SB-Tree，Hash，Lucene等多种索引。代码中为phoneNum创建了默认的唯一索引（SB-Tree），因为考虑到手机号码可能需要范围查询（如like 186%），而为Account ID（本文采用UUID）添加UNIQUE_HASH_INDEX，因为其基本不可能范围查询，这样提高检索性能，并节省空间。
最后commit()，将变更提交到数据库实例。

新增账号

本应用通过json格式的报文进行前后端交互，业务层收到的参数均为json格式。

//报文样例:新增账号
{"nickName":"hello_orientdb","profile":{"name":"张三","address":"上海","gender":1,"phoneNum":"18600000000"}}

图相关CLASS实现

try (ODatabaseSession session = pool.acquire()) {
    session.begin();
    vertex = newVertex(session, clazz, params);
    session.commit();
}

/*
* 通过递归调用，处理像Account中关联Profile的情况
*/
private OVertex newVertex(ODatabaseSession session, String clazz, JSONObject params) {
    OVertex vertex = session.newVertex(clazz);
    for (Map.Entry<String, Object> e: params.entrySet()) {
        if (e.getValue() instanceof JSONObject) {
            OVertex inner = newVertex(session, e.getKey(), (JSONObject) e.getValue());
            vertex.setProperty(e.getKey(), inner);
        } else {
            vertex.setProperty(e.getKey(), e.getValue());
        } // todo 只处理了1:1的关系，1:n或n:n的情况请自行完善
    }
    session.save(vertex);
    return vertex;
}

以上代码通过API中与图相关的CLASS来实现逻辑：newVertex()用来新增一条顶点的记录，OVertex代表顶点（OEdge代表边），其中setProperty()用来设置属性。这里利用递归调用，将嵌套的json报文转化为Account和Profile的引用关系（方法仅供参考）。

SQL实现


StringBuilder sql = new StringBuilder("BEGIN;\n");
try (ODatabaseSession session = pool.acquire()) {
    newVertexSql(sql, clazz, params);
    sql.append("COMMIT;\n").append("return $").append(clazz);
    try (OResultSet rs = session.execute("sql", sql.toString())) {
        rs.stream().findFirst().map
(OResult::toJSON).orElse(null);

     }
}

/**
* 通过递归生成batch脚本，处理像Account中关联Profile的情况
* 最终执行的语句样例：
* <pre>
* BEGIN;
* LET profile = CREATE VERTEX profile CONTENT {"address":"上海","gender":1,"name":"张三","phoneNum":"18622222222"};
* LET Account = CREATE VERTEX Account CONTENT {"created_time":"2018-10-25 12:14:08","nickName":"hello_orientdb","id":"aa5b2e47-f863-4afe-b38c-9fbf87d8bedd","profile":$profile.@rid};
* COMMIT;
* return $Account
* </pre>
*/
public StringBuilder newVertexSql(StringBuilder sql, String clazz, JSONObject params) {
        Map<String, Object> temp = new HashMap<>();
        StringBuilder inner = new StringBuilder();
        for (Map.Entry<String, Object> e: params.entrySet()) {
            if (e.getValue() instanceof JSONObject) {
                newVertexSql(sql, e.getKey(), (JSONObject) e.getValue());
                inner.append("\"").append(e.getKey()).append("\":")
                    .append("$").append(e.getKey()).append(".@rid").append("}");
            } else {
                temp.put(e.getKey(), e.getValue());
            }
            // todo 目前只处理了1:1的关系，1:n或n:n的情况请自行完善
        }
        Map<String, String> args = new HashMap<>();
        args.put(KEYWORD_CLASS, clazz);
        String content = JSON.toJSONString(temp);
        args.put(KEYWORD_CONTENT, inner.length() == 0
                        ? content
                        : content.substring(0, content.length() - 1) + "," + inner.toString());
        sql.append("LET ").append(clazz).append(" = ")
            .append(parseSql(CREATE_VERTEX_USE_CONTENT, args)).append("\n");
        return sql;
    }

以上代码展示了另一种方式，除了使用OVertex和OEdge这些CLASS来进行图操作，Multi-Model API也支持执行OrientDB的sql语句：

query()，执行幂等操作（SELECT, MATCH, TRAVERSE...）
command()，执行所有操作，幂等(SELECT, MATCH...)，非幂等 (INSERT, UPDATE, DELETE...) and DDL (CREATE CLASS, CREATE PROPERTY...)
execute()，执行脚本（默认为SQL脚本）

这里采用execute()执行Batch脚本的方式，与command()相比，这种方式的好处是减少客户端与数据库实例的交互次数，最终执行的Batch脚本样例见方法说明。

修改昵称

//报文样例：修改昵称
{"id":"6d5f1625-e171-4ab7-be22-8fd1036e41fd","@rid":"#100:0","nickName":"hi_orientdb"}

图相关CLASS实现

OVertex vertex;
try (ODatabaseSession session = pool.acquire()) {
    session.begin();
    vertex = session.load(new ORecordId(rid));
    for (Map.Entry<String, Object> e: properties.entrySet()) {
        vertex.setProperty(e.getKey(), e.getValue());
    }
    vertex.save();
    session.commit();
}

在已知记录的@rid情况下，可以直接通过load()方式加载记录，之后通过修改相应的属性实现update的目的。

SQL实现

Map<String, Object> properties = new HashMap<>();
properties.put(COMMON_ID, jo.getString(COMMON_ID));
properties.put(ACCOUNT_NICKNAME, jo.getString(ACCOUNT_NICKNAME));
String sql = "UPDATE Account SET nickname = :nickname WHERE id = :id;";
try (ODatabaseSession session = pool.acquire()) {
        try (OResultSet rs = session.command(sql, properties)) {
        return rs.stream().findFirst().map(OResult::toJSON).orElse(null);
    }
}

使用update语句执行修改逻辑，这样查询的条件就不仅限于@rid。
尽量使用参数化的查询语句，不要每次通过字符串连接而生成语句。每次接收到sql语句后，OrientDB会parse语句，生成AST，并缓存，如果使用字符串连接的形式每次都无法命中缓存，而需要重新parse（虽然parse过程不是非常消耗资源的动作，但是零消耗总好过低消耗）。
OrientDB支持java Stream API，使用更方便。

关注

//报文样例：关注
{"HasFollowed":{"id":"cdcc93e8-20e3-4245-92ae-eed49c464994","@rid":"#261:0"},"id":"471c3b4f-0f8c-41a6-b5eb-594dd7ccf5f8","@rid":"#260:0"}

图相关CLASS实现

try (ODatabaseSession session = pool.acquire()) {
    session.begin();
    OEdge edge = session.newEdge(
            session.load(new ORecordId(fromRid)),
            session.load(new ORecordId(toRid)),
            CLASS_HASFOLLOWED);
    session.save(edge);
    session.commit();
}

关注相当于在两个Account间插入一条HasFollowed边，newEdge()方法可以实现这个动作，需要注意参数的顺序，OrientDB的边是有方向的。

SQL实现

Map<String, Object> properties = new HashMap<>();
properties.put("fromId", fromId);
properties.put("toId", toId);
String sql = "CREATE EDGE HasFollowed FROM " +
            "(SELECT FROM Account WHERE id = :fromId) TO " +
            "(SELECT FROM Account WHERE id = :toId);";
try (ODatabaseSession session = pool.acquire()) {
    try (OResultSet rs = session.command(sql, properties)) {
        //your code
    }
}

通过CREATE EDGE语句可以实现同样的逻辑，同时也要注意两个Vertex的方向。
OResultSet对象也需要close。

我的关注

//报文样例：我的关注
{"@rid":"#260:0", "id":"471c3b4f-0f8c-41a6-b5eb-594dd7ccf5f8"}

图相关CLASS创建

try (ODatabaseSession session = pool.acquire()) {
    OVertex resultSet = session.load(new ORecordId(jo.getString(COMMON_RID)));
    resultSet.toJSON("fetchPlan:profile:-1 out_HasFollowed.in:1");
}

默认情况下，在remote连接模式下，query或者load都是延迟加载模式，client为了获取连接的记录需要发送多个网络请求来从服务端加载数据，在一些场景下，这非常消耗资源。通过Fetch Plan可以避免这种情况。代码中在toJSON方法中指定了fetchPlan，加载Account中的profile和其关注的Account记录。

SQL创建

try (ODatabaseSession session = pool.acquire()) {
    String sql = "match \n" +
            "  {class:Account, as:self, where:(id = :id)}\n" +
            "  .outE('HasFollowed'){as:hasFollowed}\n" +
            "  .inV(){as:follow}\n" +
            "return \n" +
            "  follow.@rid as rid, follow.nickName as nickName, follow.id as id, " +
            "  follow.profile.name as name, follow.profile.phoneNum as phoneNum, " +
            "  follow.profile.gender as gender,  follow.profile.address as address, " +
            "  hasFollowed.@rid as hasFollowRid;";
    Map<String, Object> properties = new HashMap<>();
    properties.put(COMMON_ID, jo.getString(COMMON_ID));
    List<String> results = resultSet.stream().map(r -> r.toJSON()).collect(Collectors.toList());
}

对于复杂的图遍历场景，Match是利器。上述代码展示了加载我的关注的Match语句，其中return除了返回Account相关字段，还返回了边的@rid，方便后续取关逻辑的实现。

取消关注

//报文样例：取消关注
{"id":"6d5f1625-e171-4ab7-be22-8fd1036e41fd","@rid":"#100:0,"hasFollowed":"6d5f1625-e171-4ab7-be22-111111111111"}

图相关CLASS实现

try (ODatabaseSession session = pool.acquire()) {
    session.delete(new ORecordId(rid));
}

delete()方法可以直接通过@rid删除相应的记录。
在OrientDB中大部分场景下，图的完整性是由数据库实例维护的。上述代码仅仅删除了边的记录，但是数据库引擎会同时把边两端的顶点中相关的link记录清除掉（即删除边的同时，顶点也会被更新）。

SQL实现

try (ODatabaseSession session = pool.acquire()) {
    Map<String, Object> properties = new HashMap<>();
    properties.put("fromId", fromId);
    properties.put("toId", toId);
    String sql = "DELETE EDGE HasFollowed FROM " +
                "(SELECT FROM Account WHERE id = :fromId) TO " +
                "(SELECT FROM Account WHERE id = :toId);";
    session.command(sql, properties);
}

与创建边类似，通过DELETE EDGE语句可以实现同样的操作。

总结

本文旨在通过一个简单的web业务场景，带领大家了解OrientDB新的Multi-Model API的一些基础功能。较之前的版本，新的API更能体现“多模型”的产品定位，在提供丰富的图操作同时，兼顾的文档的特性，使用更平滑、更方便。

后续文章会带来更丰富、实用的相关实践经验，欢迎持续关注。

源码地址: https://github.com/xiang-me/OrientDB-tutorials
