应用Oracle Integration（集成云服务）开发配置Dynamic Process（动态式流程）

业务流程（Process）是业务应用中的关键组件，通过OIC用户可以基于图形化的配置界面，快速开发常用的两类流程：

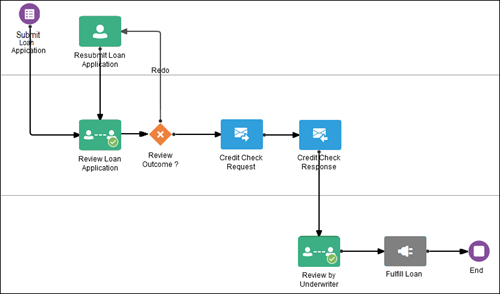

• 结构式Structured

使用结构式流程（structured processes）可以实现自动执行的结构式（也称为有序）任务，它的特点是任务执行是确定的。我们常遇到的结构式流程典型场景：如审批流程等。

图1：structured processes（结构式流程）

• 动态式Dynamic

在实际应用中，还存在一些流程不是按照结构式（有序）的路径执行，即任务顺序是不确定的；这类流程需要信赖人工（比如专家）判断，根据当前变化的情况而确定执行路径。OIC动态式流程（Dynamic processes）可以协助实现这个不确定的流程。

图2：Dynamic processes（动态式流程）

以下通过一个医院急诊室业务处理流程的示例，描述OIC是如何创建、配置动态式流程，并由此了解动态式流程相关的模型、活动和属性。

现在你是一个医院急诊室业务流程处理应用的负责者，那么你想有一个实现方案；

对于病人的相关处理任务包括：

检验筛查、诊断治疗和康复出院，这几个任务的执行路径具有不确定性，每个病人的情况会不同；

有些情况需要按次序/步骤执行任务；

另一个病人的情况按病情确定；

再有的一个则必须依靠专家参与会诊判断；

还有的任务可以在任意需要的时候执行；

以上所描述的医院急诊室业务流程处理例子，就是一个非常经典的动态式流程。

首先让我们将医院急诊室业务流程处理示例分解为以下的任务模型：

病人送到急诊室，护士开始录入新病人的信息

护士为病人安排进行检验、筛查

医生诊断病人病情，进行治疗；如需要，对病人进行手术

病情已康复，护士为病人办理出院

下面请跟随我来Step By Step使用OIC开发配置医院急诊室的动态式流程。

配置步骤：

1. 在OIC控制台浏览栏点击“Process Builder”，进入Process Builder流程配置界面

2. 在Process Builder流程配置左边的浏览栏，点击“Application”,进入流程应用页面；在该页面，点击Create,然后选择“New Application”

3. 在弹出的Create     Application 对话窗口，在Name区域输入你给应用的名字，如Emergency

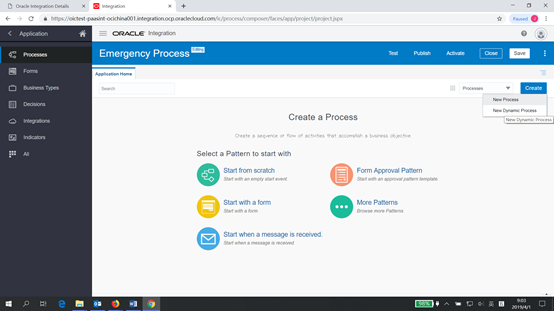

4. 在Application     Home Tab页面，点击右边上的Create，选择New     Dynamic Process（如下图3）

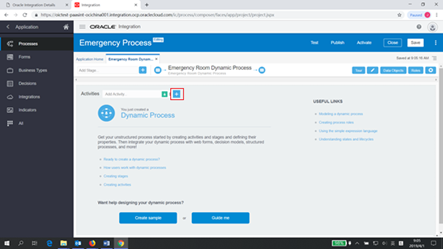

图3：Create New DynamicProcess

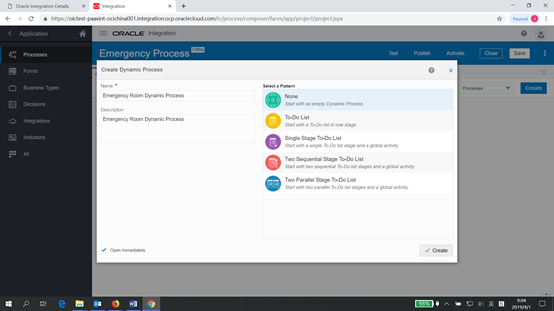

   5. 在弹出的Create Process 对话窗口，在Name区域输入你给动态式流程的名字

图4：Create New DynamicProcess-Input

然后点击Create,即完成一个包含动态式流程应用的创建

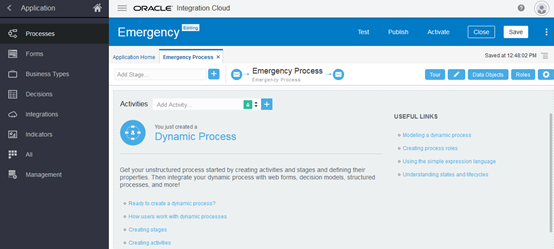

图5：Create New DynamicProcess-Created

接着，要在流程中增加活动；根据前面“示例背景”部分我们所分解的流程模型，该流程包括有，如：treating（检验筛查）、discharging（康复出院）等急诊室业务处理中需要进行的活动。

配置步骤：

1. 新加一个human task activity（人工任务活动）：在     Add     Activity域,输入活动的名字（如病人治疗Treat Patient），然后点击右边的“+”

图6：Add Activity

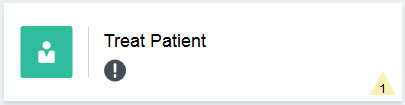

小提示：在刚刚新创建的活动图标（如下图），绿色表示该活动为一个human task（人工任务）、感叹号表示该活动是required(必须执行)，右下角黄色的小三角表示该活动验证存在问题，里面的数字显示验证问题的数量

图7：human task icon

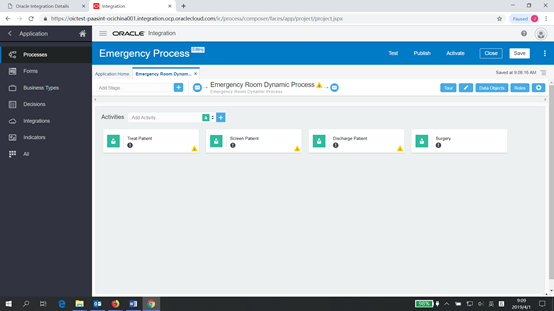

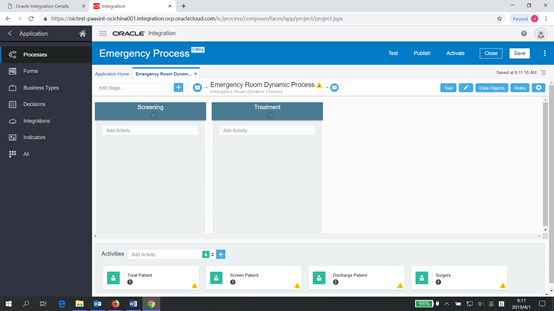

2. 重复上述操作，增加其它几个的human task activity，包括     Screen Patient（病人检验）, Discharge Patient（病人出院）及Surgery（手术）

图8：ER Activities

3. 配置增加两个Stages（阶段）：在 Add Stage域,输入阶段的名字（如Screening-筛查），然后点击右边的“+”；再增加另一个阶段，输入阶段的名字（如Screening-筛查），然后点击右边的“+”

图9：ER Stages

小提示：什么是Stages（阶段）？在OIC Dynamic processes中通过Stages可以将多个活动组合一个流程的步骤（在这个示例里面Stages设计比较简单，在实际应用中每个Satges都可以包含任意数量、各类的活动）；Stages在流程执行时，可与其它阶段并行，或一个接一个顺序执行。

4. 将activity活动入入Stages（阶段）：分别将Screen Patient 活动拖入Screening stage；将Treat Patient活动拖入Treatment stage

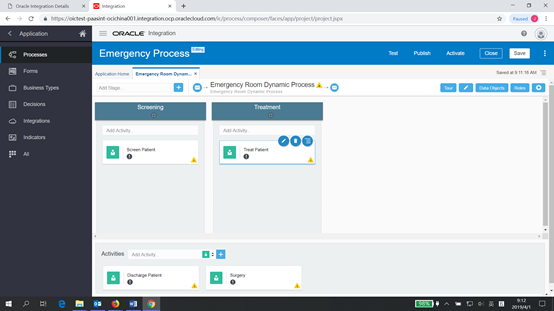

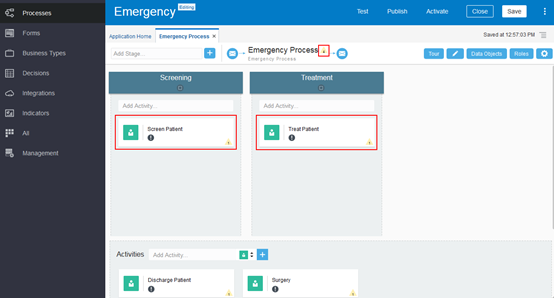

图10：Add Activities intoStages

小提示：在Emergency Process图标右边，会显示一个带数字的黄色小三角，表示OIC对于流程配置的验证出现问题及数量；目前你可以忽略该显示，也可以点击最右边的齿轮Edit Configuration来隐藏OIC的配置验证问题结果。

图11：Stages icon

在这一步骤，我们需要创建一个human tasks（人工任务）使用到的表单（form），该表单具有多个不同展示，供不同任务使用。

配置步骤：

1. 在Process Builder流程配置左边的浏览栏，点击“Form”,进入流程应用页面；在该页面，点击Create,然后选择“New Web Form”

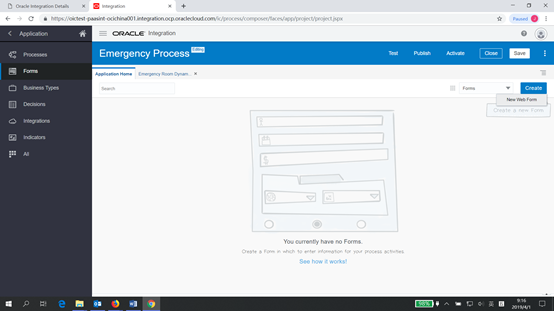

图12：create new form

2. 配置Start-Default展示页：修改default Main presentation为Start, 拖入两个输入文本Input text controls控件（分别取名：FirstName，LastName），如下图：

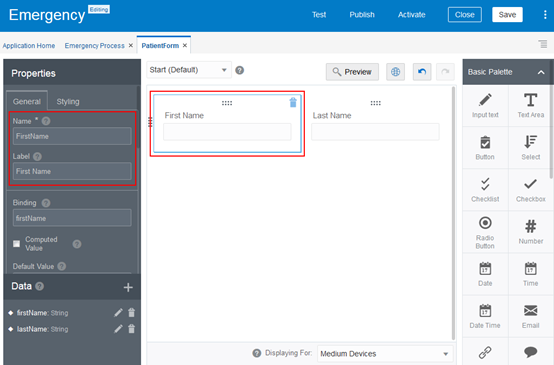

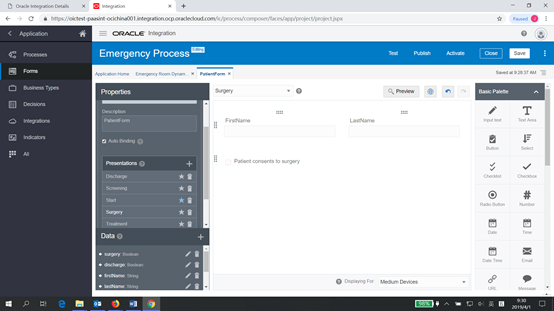

图13：Add Input text controls

图14：Edit Input text controls

3. 创建presentation展示页面：在Form编辑器左边的Properties pane属性栏, 在Presentations section的地方, 点击“+”，在弹出的“Create Presentation”对话框，Name域输入展示页面的名字（如Screening），在“Based on”域选择“Start”, 其它缺省不用修改，点击 Create.

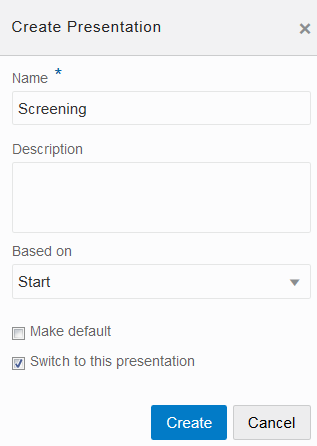

图15：Create Presentation

4. 拖入一个文本区域控件（取名：Symptoms）

图16：Add text area control

5. 重复步骤3，创建名为“Treatment”展示页面，注意：在“Based on”域要选择“Screening”；在该展示的画布拖入一个文本区域控件（取名：Treatment）

图17：Create Treatment Presentaion

6. 重复步骤3，创建名为“Surgery”展示页面，注意：在“Based on”域要选择“Start”；在该展示的画布拖入一个勾选框Check box控件（取名：Surgery）

图18：Create Surgery Presentaion

7. 重复步骤3，创建名为“Discharge”展示页面，注意：在“Based on”域要选择“Start”；在该展示的画布拖入一个勾选框Check box控件（取名：Discharge）

图19：Create Discharge Presentaion

8. 点击右上角的“Save”，保存配置的Form和Presentation.

每一个动态式流程可由表单或数据输入来启动，这一步我们来配置使用表单和展示输入来开始ER动态式流程。

配置步骤：

1. 点击流程名字左边的信封状Process Input图标

图20：Process Input

2. 在弹出的“Start the Dynamic Process”对话框，进行如下配置：

• 选择“ With Forms Only”

• 在 Form Title域，输入表单Title

• 在 Form域, 缺省选择刚上步所创建的表单名字

• 在Presentation域, 选择“Start”

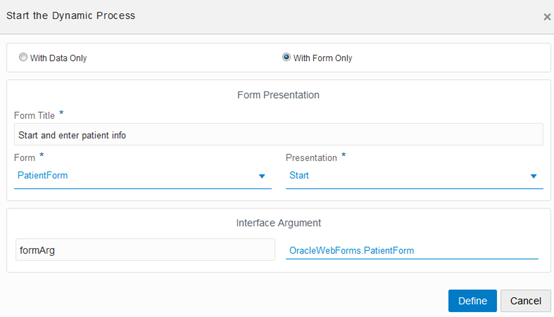

图21：Start the DynamicProcess

小提示：在对话框下面的Interface Argument会显示“formArg”，表示：OIC自动生成的表单数据对象引用名字，后面的数据映射配置部分将会使用到。

3. 点击对话框的“Define”

4. 点击右上角的“Save”，保存该配置

接下来，为每一个人工任务活动配置一个表单展示页面。

配置步骤：

1. 在流程配置画布上选择“Screen Patient”活动，点击笔图标Edit Properties

2. 在弹出activity's     properties界面，在右边的Tab选择General

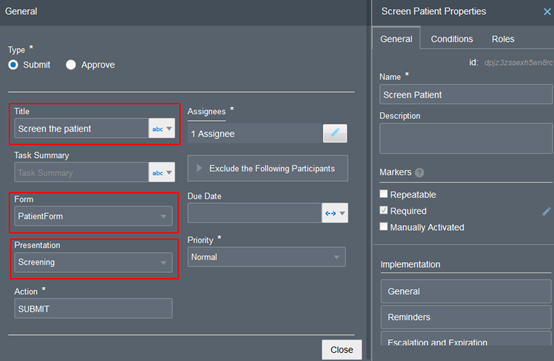

3. 完成如下配置：

• Title: 输入Title名字

• Form: 选择PatientForm

• Presentation:选择Screening

图22：Edit activity properties

4.  点击Close

5. 在流程配置画布上选择“Treat Patient”活动，配置activity's properties-General

• Form: PatientForm

• Presentation: Treatment

6. 在流程配置画布上选择“Discharge Patient”活动，配置activity's properties-General

• Form: PatientForm

• Presentation: Discharge

7. 在流程配置画布上选择“Surgery”活动，配置activity's properties-General

• Form: PatientForm

• Presentation: Surgery

通过数据关联可以定义在流程各节点间的数据信息流动，在OIC流程中每一个人工任务活动需要通过数据关联（data association）配置数据的输入和输出。

配置步骤：

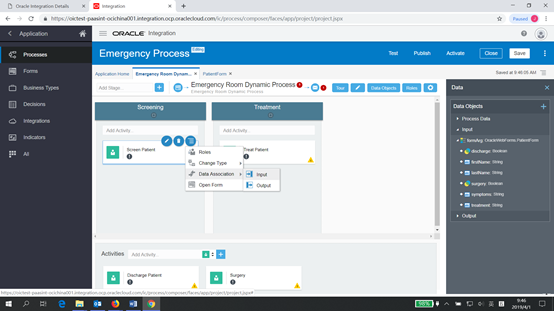

1. 在流程配置画布点击选择“Screen Patient activity”，点击右上角的“Data Objects”

图23：activity dataassocation

2. 在弹出的“Data Objects”配置界面上，展开Input,会显示formArg（还记得上一步的小提示吗？）；在这里面可以看到你所有加入到Form控件的数据对象，这些数据对象都是在创建Form时自动生成好的了。

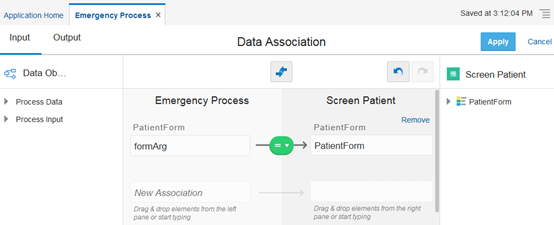

图24：data association mapping

3. 可以通过拖拉或输入的数据对象，或点击中央的双箭头图标Auto Mapping配置活动间的数据关联映射

小提示：Auto mapping是基于数据名字和类型，OIC系统会自动进行最佳猜测进行数据值映射，该功能可以大大地方便用户的数据映射操作。

4. 通过点击“Input”或“Output”，可以切换到相应Tab配置活动的相应数据关联映射

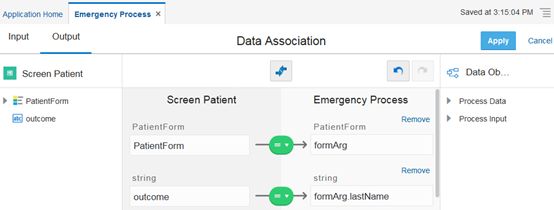

图25：data association output

5. 点击Apply，保存配置好的数据关联映射

6. 选择其它的活动（Treat Patient activity，Discharge Patient activity和Surgery activity），重复以上步骤2-5完成各自的数据关联映射

现在动态式流程的配置已经完成了，让我们来检验一下结果。

配置步骤：

1. 点击“Test”

在显示的Test Application tab界面，上面部分将展示对于流程应用验证结果：

• 验证通过，可以进行下一步

• 如果有列出验证不通过的问题，点击流程配置“Emergency Process”tab可以返回到配置，修改后可以再次点击“Test”重新验证

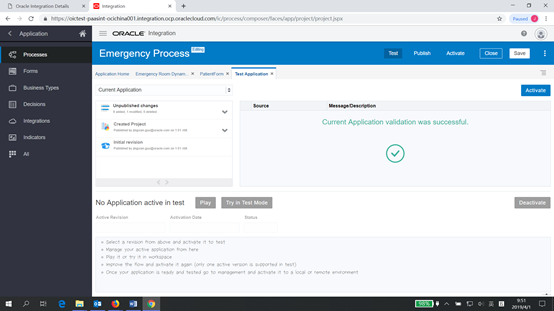

图26：TestApplication tab

2. 点击右上角的“Activate”，在对话框勾选“Add Me to All Roles”,点击 Activate.激活成功会显示一个消息框，点击OK

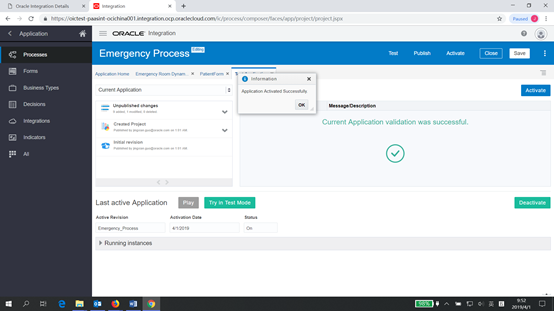

图27：Application Active

3. 点击下面的“Try in Test Mode”，下来就会打开一个Test mode的新浏览器界面

图28：Try in Test Mode

小提示：你可以确认正在处于test mode—位于屏幕上部有一个指示Testing Mode设置为On

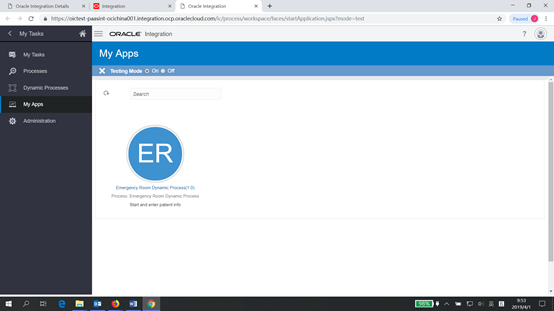

1. 在打开test mode浏览器界面，双击图标“ER”，开始测试运行已经配置完成的动态式流程应用

图29：Start ER Application

2. 启动Start Form，录入信息，提交Submit

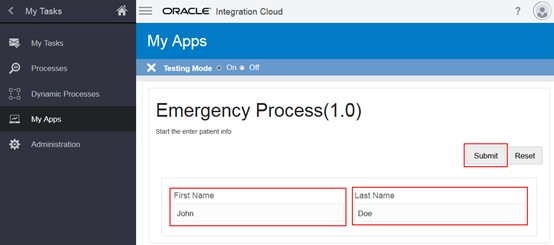

图30：Start Form

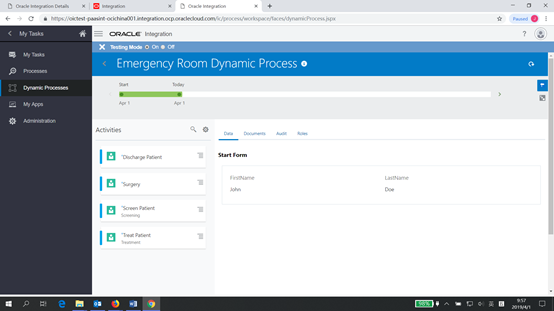

3. 点击左边浏览栏My Tasks的Dynamic Processes，显示你刚运行创建的动态式流程实例

图31：Dynamic Process Instance

4. 点击流程实例右边的箭头，打开实例，进入显示实例详情页面

图32：Dynamic Process Instance Details

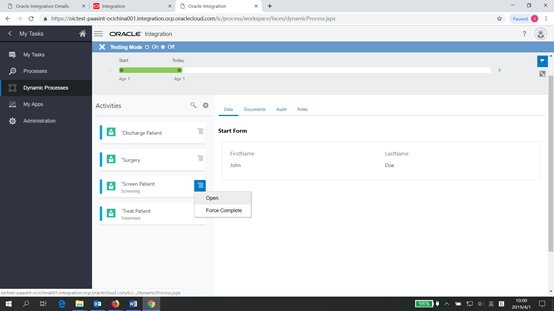

5. 在此页面，可以对每个活动进行操作，如可以启动（OPEN）或者完成/结束（Force     Comlete）

图33：activities operation

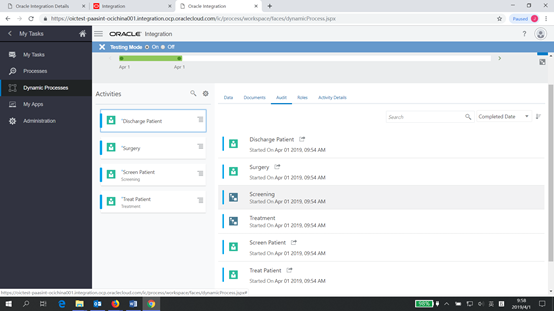

6. 在此页面可以查询流程跟踪Audit信息

图34：Dynamic Process Instance Audit

7. 以下是ER流程应用一个操作过程示例：

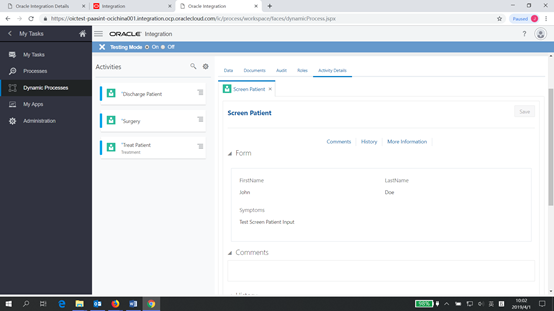

• 点击Screen Patient活动，在打开的Activity Details Tab页面（出现之前配置screening Form presentation），在Symptoms域输入信息，点击Submit

• 选择Treat Patient活动，点击Submit提交

小提示：这里你在上一步的Symptoms域输入提交的内容不会出现在Treat Patient活动显示的表单里；这是因为流程中所有的活动都是同时启动的，即各活动中的Form值（payload）是相同的。

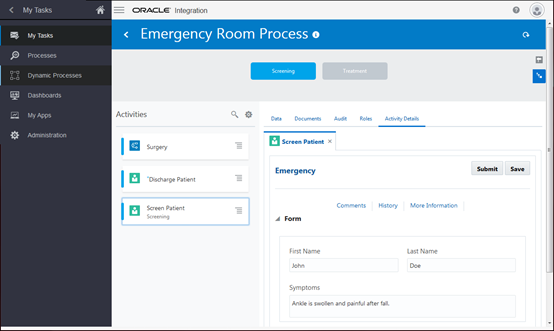

图35：Activities Sumbit

• 分别完成和提交Surgery和Discharge Patient活动

• 点击Close，并确认关闭dynamic process，结束整个流程运行
