Workflow as code+SageMaker, DolphinScheduler的机器学习选股系统新玩法

作者 | 周捷光 Apache Dolphin

Scheduler

Committer

PyDolphinScheduler 3.1.0

系统介绍

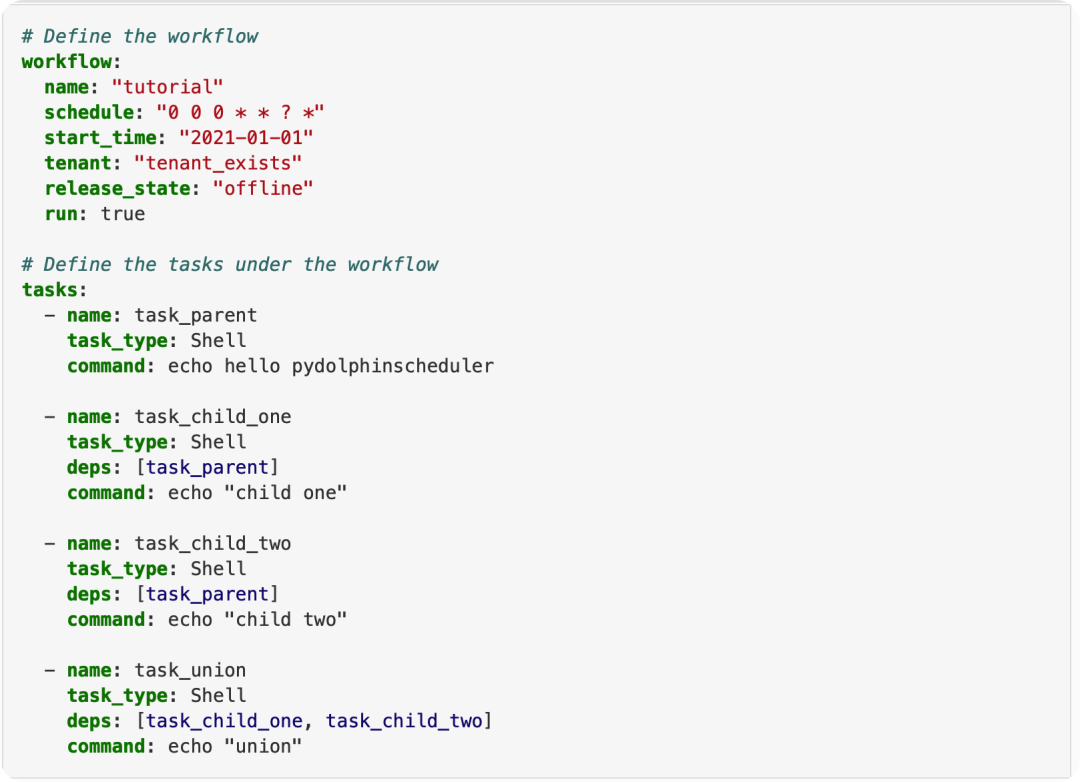

1. 使用pydolphinscheduler来支持workflow as code的方式构建工作流，无需在页面点点点，运行一行命令即可快速创建工作流并运行
2. 下载与处理完股票数据后，会将数据送到Amazon SageMaker中使用SageMaker Pipeline执行数据集处理，训练，评估以及批量推理

系统概况

系统展示

系统运行原理

• 选股逻辑

1. 股价与布林带三条轨道的相对值
2. 股价与多条均线的相对值；多条均线的多个间隔的斜率
3. 当前K线的形态，用talib pattern计算，如是否为三只乌鸦，是否为十字星等，详情可见K线模式‍识别（https://www.jianshu.com/p/fd5c7f49db33）

• 模型训练

• 任务调度

• 前端展示

项目地址

git clone https://github.com/jieguangzhou/DolphinScheduler-MLOps-Stock-Analysis
cd DolphinScheduler-MLOps-Stock-Analysis
git checkout sagemaker

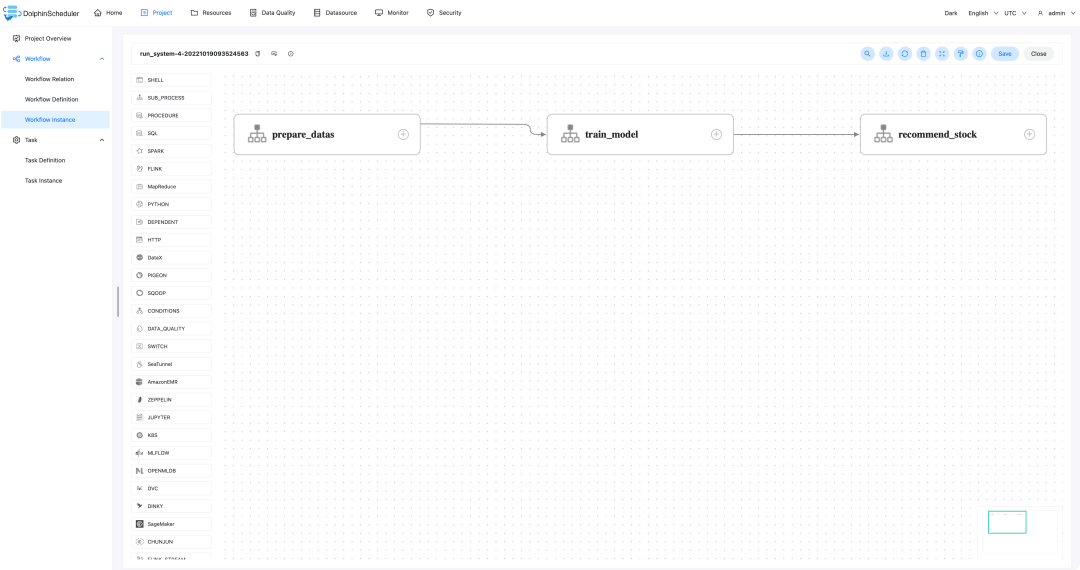

选股系统工作流介绍

• prepare_datas
   : 每日数据下载，信号计算，特征（在量化交易中称为因子）计算
• train_model
  ：生成训练数据，调用SageMaker Pipeline更新模型，对模型进行评估与批量数据推理
• recommend_stock
  ：将SageMaker Pipeline推理的数据下载下来后录入数据库进行股票推荐。

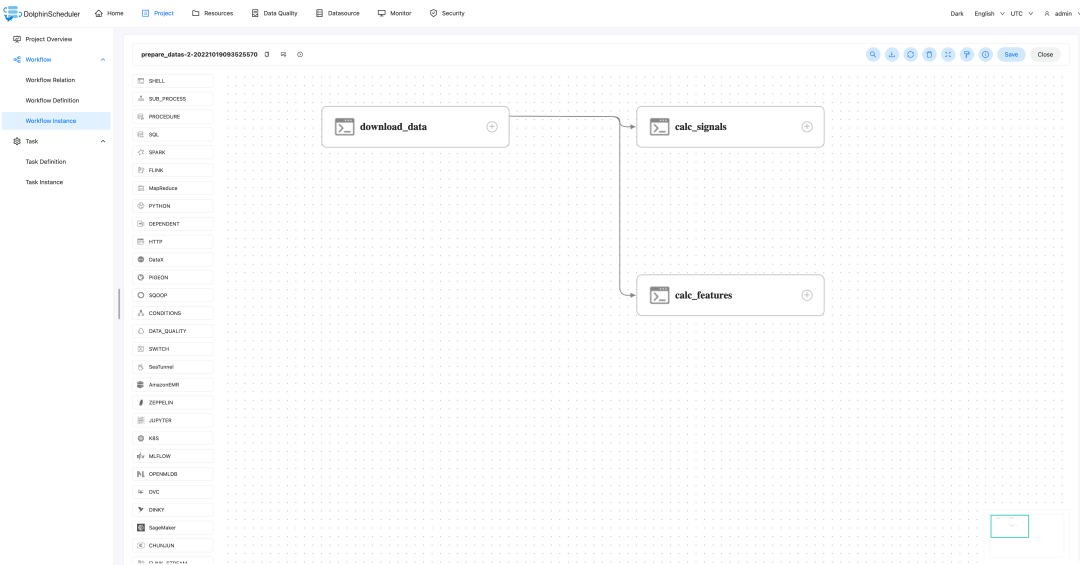

Prepare datas

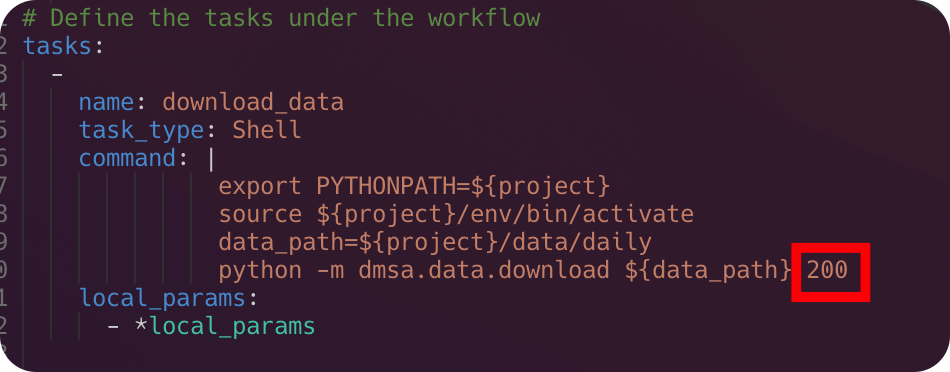

• download_data
   : 下载全市场的股票日线数据
• calc_signals
  ：进行信号计算（计算每天符合信号条件的股票，如每天5日均线与10日均线金叉的股票）
• calc_features
  : 特征（量化交易中称为因子）计算（计算每个股票每天的特征值，如收盘价与5日均线的相对值，股票是否是十字星形态等）

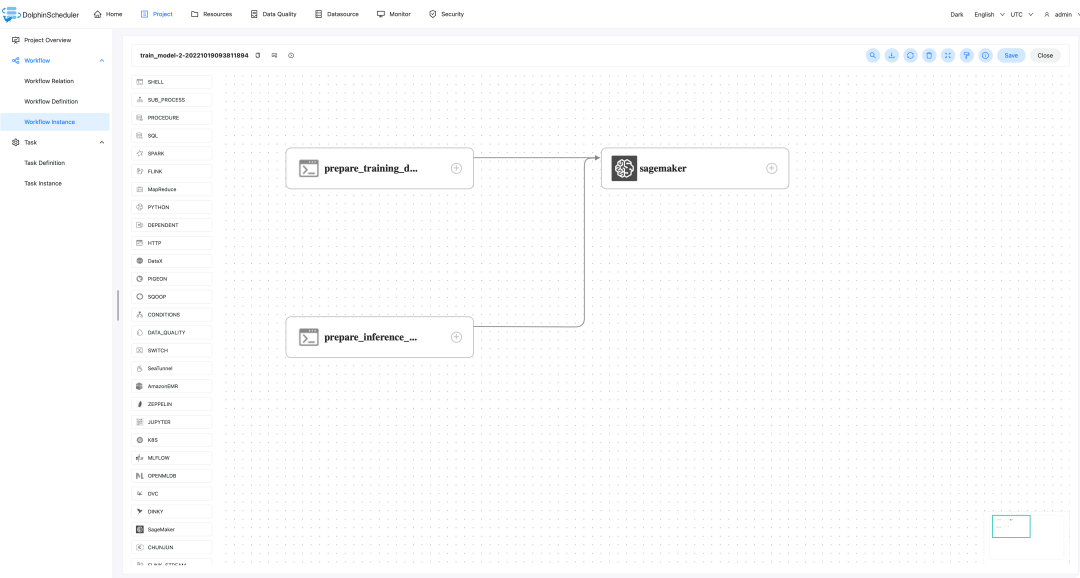

training_model

• prepare_trainging_data
   : 准备模型训练数据，并上传至Amazon S3中（后会交给SageMaker进行数据转换成训练集，验证集和测试集）
• prepare_inference_data
   : 准备需要预测的股票数据，并上传至Amazon S3中

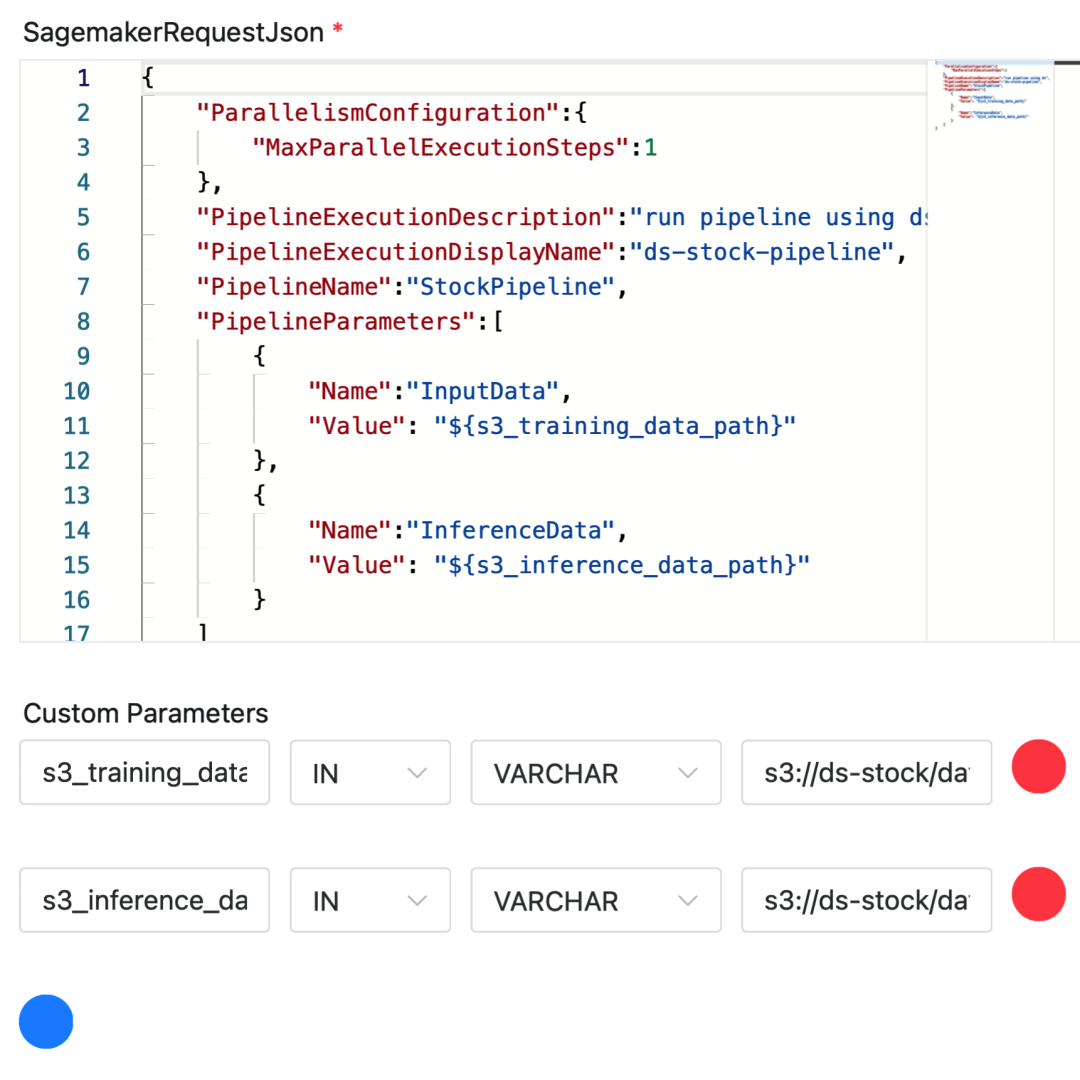

• sagemaker
  ：执行SageMaker Pipeline

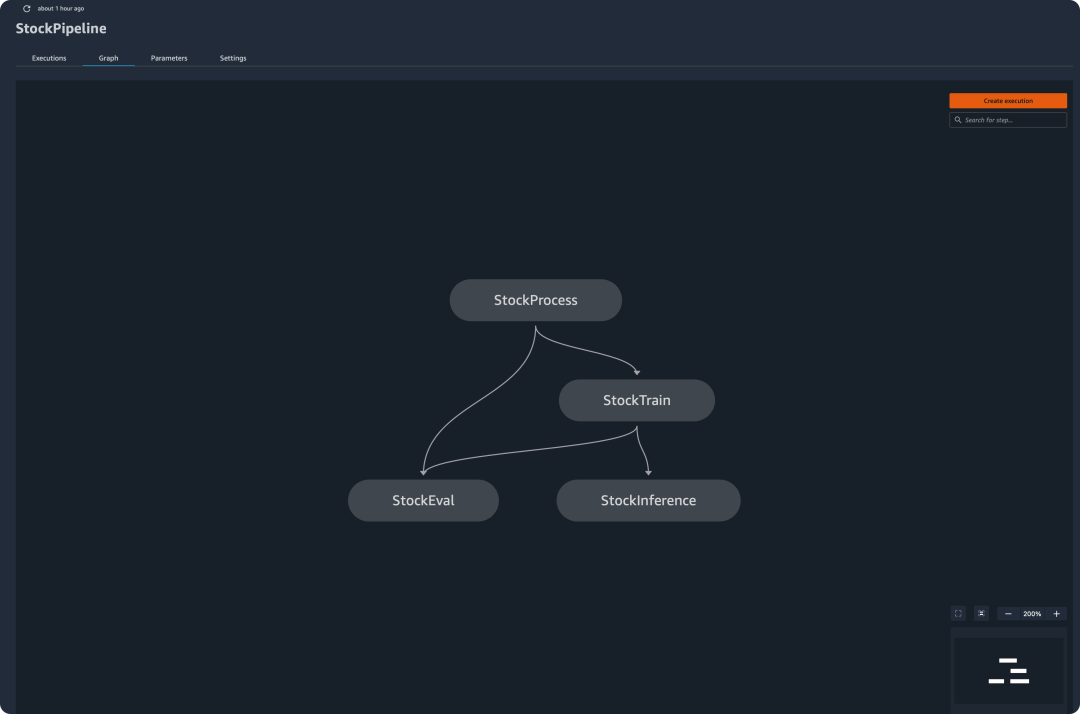

SageMaker

• StrockProcess: 处理数据集成为SageMaker内置算法适配的格式，并切分为训练集，验证集和测试集
• StockTrain: 训练模型
• StockEval: 评估模型
• StockInference: 使用模型进行批量股票预测

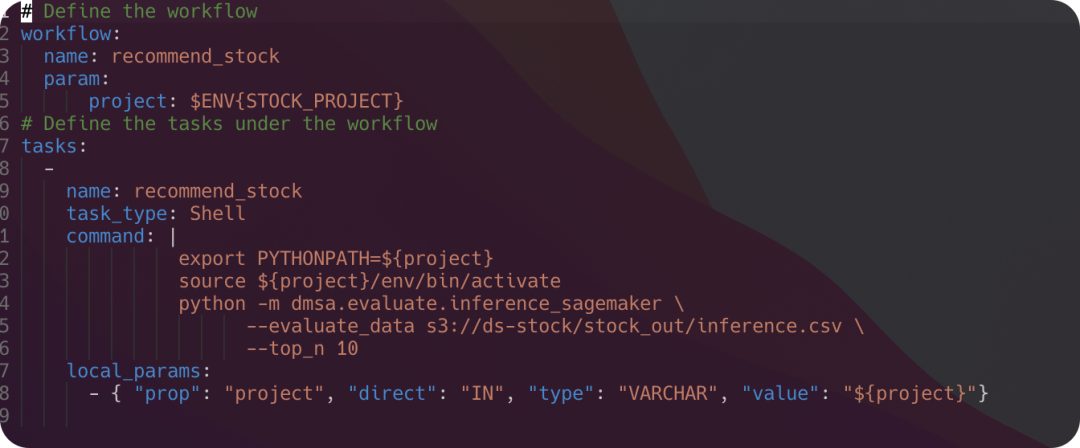

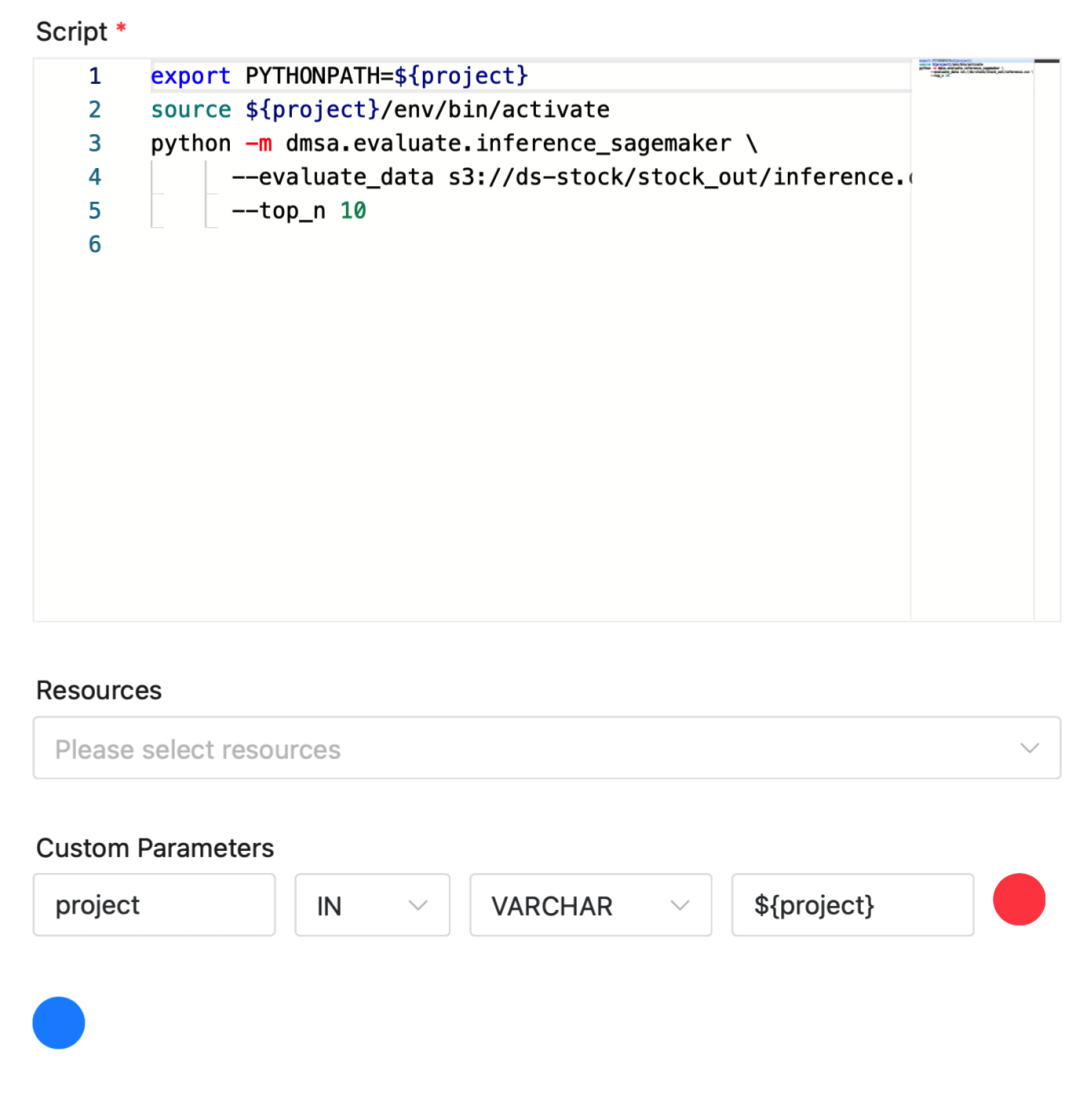

recommend_stock

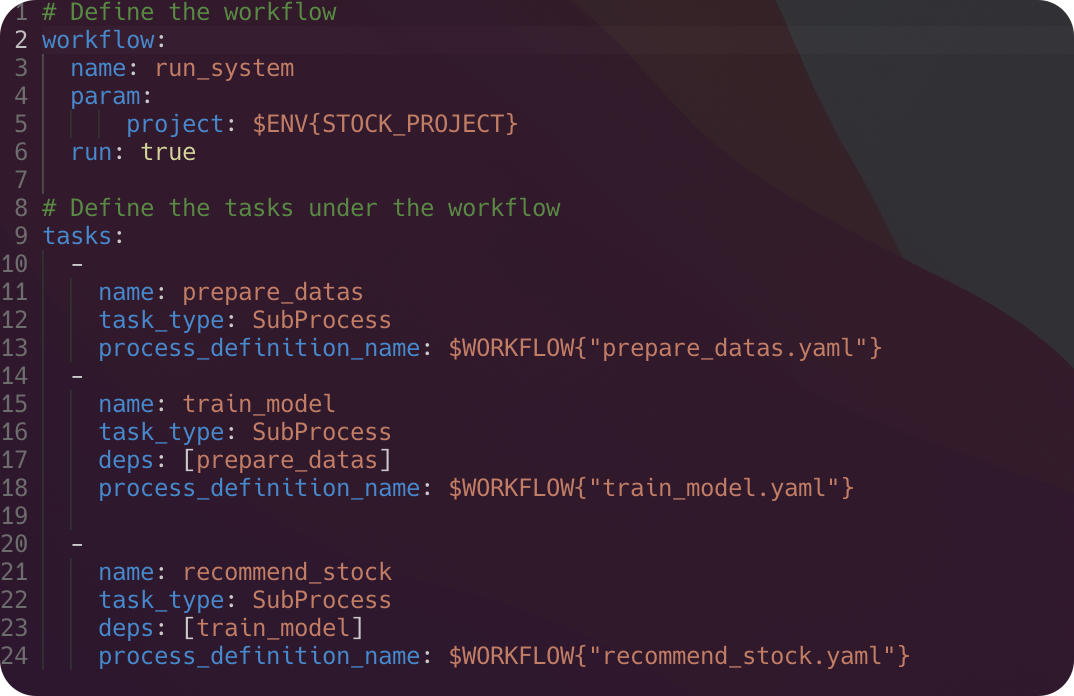

run_system

• $ENV{STOCK_PROJECT}
   语法表示会将环境变量STOCK_PROJECT
  进行填充
• $WORKFLOW{"prepare_datas.yaml"}
  语法表示创建 prepare_datas.yaml
   中的工作流并引用其名字，填充进来作为子工作流。

创建并执行工作流

# /bin/bash

# init config
user=Stock-Analysis
password=123456
tenant=$USER
project_name=pydolphin
api_address=127.0.0.1
api_port=25333

pydolphinscheduler config --set java_gateway.address $api_address
pydolphinscheduler config --set java_gateway.port $api_port

pydolphinscheduler config --set default.user.name $user
pydolphinscheduler config --set default.user.password $password
pydolphinscheduler config --set default.user.tenant $tenant

pydolphinscheduler config --set default.workflow.user $user
pydolphinscheduler config --set default.workflow.tenant $tenant
pydolphinscheduler config --set default.workflow.project $project_name
pydolphinscheduler config --set default.workflow.queue default

# 以上配置为pydolphinscheduler相关配置，包含ds地址，端口配置，以及租户，用户，项目的创建（若不存在）

# 以下为创建工作流的命令

# 配置环境变量，将会在yaml中引用
export STOCK_PROJECT=$(pwd)
# 创建工作流
pydolphinscheduler yaml -f pyds/run_system.yaml

项目实操

DolphinScheduler安装与启动

• 安装dolphinscheduler

tar -zxvf apache-dolphinscheduler-3.1.0-bin.tar.gz
cd apache-dolphinscheduler-3.1.0-bin

# The AWS access key. if resource.storage.type=S3 or use EMR-Task, This configuration is required
resource.aws.access.key.id=<YOUR AWS ACCESS KEY>
# The AWS secret access key. if resource.storage.type=S3 or use EMR-Task, This configuration is required
resource.aws.secret.access.key=<YOUR AWS SECRET KEY>
# The AWS Region to use. if resource.storage.type=S3 or use EMR-Task, This configuration is required
resource.aws.region=<AWS REGION>

• 启动DolphinScheduler

bash bin/dolphinscheduler-daemon.sh start standalone-server

• 登录 DolphinScheduler

DolphinScheduler-MLOps-Stock-Analysis

git clone https://github.com/jieguangzhou/DolphinScheduler-MLOps-Stock-Analysis
cd DolphinScheduler-MLOps-Stock-Analysis
git checkout sagemaker

class CONFIG:
    MYSQL_USER = 'root'
    MYSQL_PASSWORD = '123456'
    MYSQL_HOST = 'xxxxxxxxxxxxxxxx'
    MYSQL_PORT = 3306
    MYSQL_DATABASE = 'dolphinscheduler_mlops_stock'

[default]
aws_access_key_id = <YOUR AWS ACCESS KEY>
aws_secret_access_key = <YOUR AWS SECRET KEY>
region = <YOUR AWS SECRET KEY>

virtualenv -p /usr/bin/python3 env
source env/bin/activate
pip install -r requirements.txt

总结

1. 了解如何使用DolphinScheduler构建一个选股系统。
2. 了解如何使用DolphinScheduler连接MLOps系统与其上下游任务。
3. 了解DolphinScheduler SageMaker 组件的使用。
4. 了解DolphinScheduler 通过配置文件管理工作流的实践。
