openGauss向量化Merge Join--inner join

yanzongshuaiDBA 2022-10-31

791

openGauss VecMergeJoin状态机

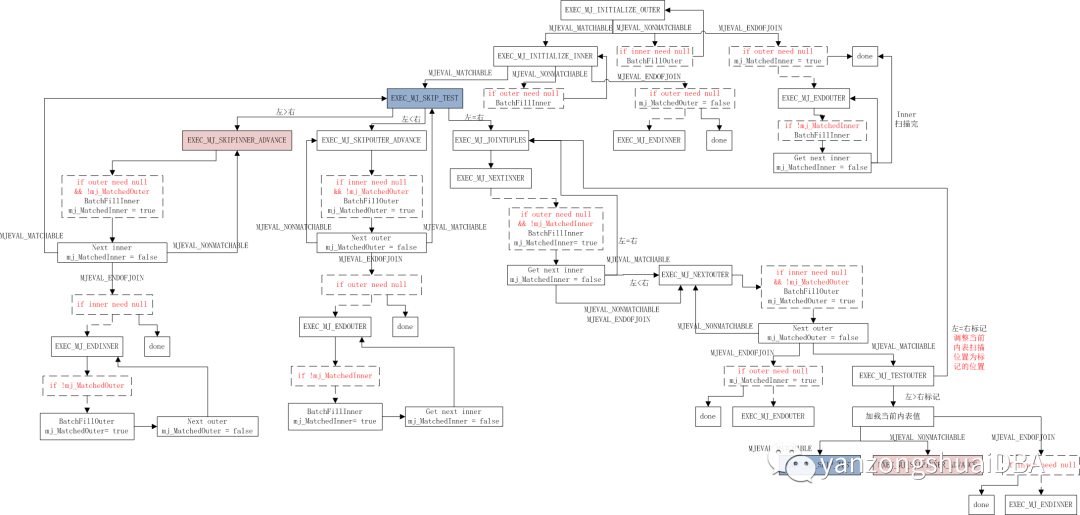

VecMergeJoin状态机如下图所示：

下面我们以一个例子为例，解释各个join的执行情况。

表t30和t31的结构及数据如下：

postgres=# select * from t30
id1 | id2
----|----
1  | 1
2  | 3
2  | 3
(3 rows)

postgres=# select * from t31
id1 | id2
----|----
1  | 1
5  | 5
2  | 3
(3 rows)

t30作为外表，t31作为内表，join条件为t30.id1=t31.id1。

1）EXEC_MJ_INITIALIZE_OUTER

取外表值1。进入EXEC_MJ_INITIALIZE_INNER状态

2）EXEC_MJ_INITIALIZE_INNER

取内表值1。进入EXEC_MJ_SKIP_TEST状态

3）EXEC_MJ_SKIP_TEST

1 = 1，进入EXEC_MJ_JOINTUPLES状态，并标记内表值1

4）EXEC_MJ_JOINTUPLES

BatchFillInnerAndOuter将内外表值分别放到m_pInnerMatch和m_pOuterMatch中，进入EXEC_MJ_NEXTINNER状态

5）EXEC_MJ_NEXTINNER

取内表的下一个值2，和外表值1比较。1 < 2，进入EXEC_MJ_NEXTOUTER状态

6）EXEC_MJ_NEXTOUTER

外表值取下一个值2，进入EXEC_MJ_TESTOUTER状态

7）EXEC_MJ_TESTOUTER

外表值2，和标记的内表值1比较。2 > 1，接着取内表当前值2，进入EXEC_MJ_SKIP_TEST状态。

8）EXEC_MJ_SKIP_TEST

2 = 2，进入EXEC_MJ_JOINTUPLES状态，标记内表位置为2

9）EXEC_MJ_JOINTUPLES

BatchFillInnerAndOuter将内外表值分别放到m_pInnerMatch和m_pOuterMatch中，进入EXEC_MJ_NEXTINNER状态。

10）EXEC_MJ_NEXTINNER

取内表的下一个值5，和外表值2比较。2 < 5，进入EXEC_MJ_NEXTOUTER状态

11）EXEC_MJ_NEXTOUTER

取外表的下一个值2，进入EXEC_MJ_TESTOUTER状态

12）EXEC_MJ_TESTOUTER

外表值2，和标记的内表值2比较。2 = 2，进入EXEC_MJ_JOINTUPLES状态，调整内表当前扫描位置为标记位置，即2。

13）EXEC_MJ_JOINTUPLES

BatchFillInnerAndOuter将内外表值分别放到m_pInnerMatch和m_pOuterMatch中，进入EXEC_MJ_NEXTINNER状态。

14）EXEC_MJ_NEXTINNER

取内表的下一个值5，和外表值2比较。2 < 5，进入EXEC_MJ_NEXTOUTER状态

15）EXEC_MJ_NEXTOUTER

外表值已取完，结束。

此时，m_pInnerMatch和m_pOuterMatch的值分别为：

m_pInnerMatch m_pOuterMatch
    1             1
    2             2
    2             2

最终调用函数ProduceResultBatchT，将两个batch投影到一个batch中，输出最终join结果。
