高性能数据访问中间件 OBProxy（二）：安装部署最佳实践

OceanBase数据库星球 2022-09-14

339

点击上方#详解 OBProxy系列合集
查看更多精彩内容

OceanBase 作为一款分布式关系型数据库，随着 Observer 集群的规模不断扩大，如果直连 ObServer，停机/上下线机器的概率也会随之增加， OBProxy 便是在这种情况下应运而生，以解决分布式数据库系统的 SQL 路由、高可用等问题。

OBProxy，全称为 OceanBase Database Proxy，是 OceanBase 数据库专用的服务代理。使用 OBProxy 可以屏蔽后端 ObServer 集群本身的分布式带来的复杂性，让访问分布式数据库像访问单机数据库一样简单。为此，我们筹划了高性能的数据访问中间件——OBProxy 专题，包括九篇文章，将从 OBProxy 的部署、原理、功能、架构、问题排查、最佳实践等方面一次性讲透，让你真正地对 OBProxy 知其然知其所以然。

上一篇文章是我们 OBProxy 系列文章的首篇，主要解读了 OBProxy 的功能模块和详细的特性，本章主要聚焦安装部署部分。实际使用中，大家通过 obdeploy 工具就会自动安装部署完成 OBProxy，本文我们将详细介绍背后的原理，并总结生产环境的安装部署经验，内容更偏实战，学习本文后大家无需通过 Obdeploy 工具就可以安装部署OBProxy，那么我们开始吧。

安装步骤

OBProxy 的安装十分简单，对硬件资源要求不高，一般不容易遇到问题。下面以流程图方式说明安装步骤：

检查安装环境

1.1.1 平台适配

OBProxy 推荐安装在 x86_64 平台和 arm 平台。目前，OBProxy 在 x86_64 平台运行最久、最稳定、性能表现最佳。近两年OBProxy 也对arm平台做了适配，可以在 arm平台很好的工作。当前，在蚂蚁集团生产环境，已经有一批OBProxy 运行在 arm 平台机器上了。

1.1.2 操作系统

OBProxy 当前支持 Linux 系统，暂不支持 Windows 系统和其它系统。对于 Linux 系统，OBProxy 的配置项enable_strict_kernel_release控制对操作系统版本检查，检查不通过会导致启动失败，关键日志如下：

[2021-10-13 10:38:17.235062] WARN [PROXY] get_kernel_release_by_uname (ob_config_server_processor.cpp:1039) [2060][Y0-0] [lt=14] [dc=0] unknown uname release(uinfo.release="4.18.0-80.el8.x86_64", ret=-4016)

大家可以使用 uname 命令查看内核信息，该选项目前只允许 el 系列和 alios 系列通过，检查策略偏保守型，可能会产生一些误报。其它 linux 系统如果遇到上面问题，我们可以通过关闭该配置项予以解决。

1.1.3 硬件资源

OBProxy 启动成功后，CPU 占用 0.7c 左右，内存占用百余兆。当遇到请求流量后，CPU和内存使用会增加。

资源使用情况如下：

CPU：随着请求量增加，CPU使用率会增加，QPS也会接近线性增加，直到CPU满负载，QPS会基本恒定。
内存：内存使用量主要和连接数有关，随着连接数增加，内存使用会变多，配置项client_max_connections会控制允许的客户端连接数，默认最多支持8192个客户端连接，超过该数值会导致客户端连接失败。
磁盘：磁盘主要用来存放配置文件和日志文件，其中日志文件对磁盘的使用比较多，当磁盘使用量超过80%后，OBProxy会主动清理日志文件。

选择合适版本

如果只是学习使用，一般安装最新的版本即可。如果是生产环境，建议大家关注下每个版本的功能迭代和 bugfix 情况。无论什么项目，阅读 Release Notes 是一个很好的习惯，可以帮助大家避坑和掌握每个版本的功能支持情况，做到心中有数。

OBProxy 的代码已经开源，在 OceanBase 开源项目中找到 OBProxy 项目，点击 Releases 可以查看每个版本的详细信息。OBProxy 每个版本都经过了功能测试、压力测试和性能测试，大家可以放心使用。

通过 OBdeploy 安装

Obdeploy 是我们推荐的社区安装工具，除了安装 ObServer，也会安装 OBProxy，默认会安装最新版本，如果安装前想指定 OBProxy 版本，需在配置文件中指定，配置文件中 OBProxy 的配置可参考下面内容：

obproxy-ce:
  version: 3.2.3
  # Set dependent components for the component.
  # When the associated configurations are not done, OBD will automatically get the these configurations from the dependent components.
  depends:
    - oceanbase-ce
  servers:
    - 192.168.1.5
  global:
    listen_port: 2883 # External port. The default value is 2883.
    prometheus_listen_port: 2884 # The Prometheus port. The default value is 2884.
    home_path: root/obproxy
    # oceanbase root server list
    # format: ip:mysql_port;ip:mysql_port. When a depends exists, OBD gets this value from the oceanbase-ce of the depends.
    # rs_list: 192.168.1.2:2881;192.168.1.3:2881;192.168.1.4:2881
    enable_cluster_checkout: false
    # observer cluster name, consistent with oceanbase-ce's appname. When a depends exists, OBD gets this value from the oceanbase-ce of the depends.
    # cluster_name: obcluster
    skip_proxy_sys_private_check: true
    enable_strict_kernel_release: false
    # obproxy_sys_password: # obproxy sys user password, can be empty. When a depends exists, OBD gets this value from the oceanbase-ce of the depends.
    # observer_sys_password: # proxyro user pasword, consistent with oceanbase-ce's proxyro_password, can be empty. When a depends exists, OBD gets this value

安装好后，可以通过obd cluster display
查看部署情况，参考下述例子。通过该命令我们可以看到OBProxy 信息，其中 port 2883 表示提供 SQL 服务的端口是2883，也就是 JDBC URL 中需要填写的 PORT。

[root@xx.xx.xx.xx obtest]$obd cluster display obtest
Get local repositories and plugins ok
Open ssh connection ok
Cluster status check ok
Connect to observer ok
Wait for observer init ok
+--------------------------------------------------+
|                     observer                     |
+----------------+---------+------+-------+--------+
| ip             | version | port | zone  | status |
+----------------+---------+------+-------+--------+
| 172.30.199.109 | 3.1.3   | 2881 | zone1 | active |
| 172.30.199.110 | 3.1.3   | 2881 | zone2 | active |
| 172.30.199.111 | 3.1.3   | 2881 | zone3 | active |
+----------------+---------+------+-------+--------+


Connect to obproxy ok
+--------------------------------------------------+
|                     obproxy                      |
+----------------+------+-----------------+--------+
| ip             | port | prometheus_port | status |
+----------------+------+-----------------+--------+
| 172.30.199.109 | 2883 | 2884            | active |
+----------------+------+-----------------+--------+

安装后检查

上面命令obd cluster display
已经做了状态检查。使用终端登录到 OBProxy 进程所在机器，通过ps -ef | grep obproxy
命令查看进程信息。

[root@observer109 ~]# ps -ef | grep obproxy | grep -v grep
admin     6868     1  0 May20 ?        00:02:09 bash home/admin/obproxy/obproxyd.sh home/admin/obproxy 172.30.199.109 2883 daem

这里可以看到两个进程，obproxyd.sh 进程和 obproxy 进程。obproxy 就是 OBProxy 的进程名。obproxyd.sh是OBProxy 的守护脚本，负责启动 obproxy ，对 obproxy 做健康检查，如果 obproxy 进程不存在会主动拉起进程。

安装后，如果想确定 OBProxy 的版本，有三种方法：

新版本 OBProxy 的目录会带版本号，如 obproxy-3.2.3目录名表示3.2.3版本的 OBProxy
在 OBProxy 的目录下执行./bin/obproxy -V
查看
使用 root@proxysys 账号登录后，执行show proxyinfo binary
查看

方法 2 的结果如下，版本是 3.2.3：

[root@observer109 obproxy]# ./bin/obproxy -V
./bin/obproxy -V
obproxy (OceanBase 3.2.3 2)
REVISION: 6-local-99faebfc7130b70ad0f56330a28cab6a32ec9a33
BUILD_TIME: Mar 30 2022 01:53:08

方法 3 的结果如下，版本是 3.2.6：

MySQL [(none)]> show proxyinfo binary\G
*************************** 1. row ***************************
name: binary info
info: ObProxy-OceanBase 3.2.6-5902.el7
version:RELEASE_7U
MD5:
REVISION:5902-local-f6b6e366ce8ed7611a05c2fc4701c791f26e0356
BUILD_TIME:May 23 2022 09:19:44

目录介绍

安装完成后，除了查看进程信息，另一个比较重要的点是查看目录结构。进入到 OBProxy 目录下（一般为/home/admin/obproxy
），通过 ls 命令查看。

OBProxy 目录结构如下：

[root@observer109 obproxy]# ls -alrt
total 44
drwxrwxr-x  2 admin admin 4096 May 12 14:55 lib
drwx------  8 admin admin 4096 May 12 14:55 ..
drwxrwxr-x  2 admin admin 4096 May 12 14:55 bin
drwxrwxr-x  2 admin admin 4096 May 12 14:57 sharding-config
drwxrwxr-x  2 admin admin 4096 May 12 14:57 control-config
drwxrwxr-x  2 admin admin 4096 May 12 14:57 log
drwxrwxr-x  2 admin admin 4096 May 12 14:57 run
drwxrwxr-x 10 admin admin 4096 May 20 13:43 .
-rw-r--r--  1 admin admin  910 May 20 13:43 obproxyd.sh
drwxrwxr-x  2 admin admin 4096 May 20 13:44 .conf
drwxrwxr-x  2 admin admin 4096 May 23 17:27 etc

比较重要的目录和文件包括：

bin目录：保存 obproxy 的二进制文件
etc目录和 .conf 目录：保存配置信息，.conf 是 etc 的备份，如果etc目录被删除，会使用.conf中的内容
sharding-config目录：保存sharding相关的配置文件
log目录：保存日志文件的目录，磁盘占用最大，日志文件也分为多种，帮助排查定位问题
obproxyd.sh：守护脚本，内容简单，大家可以通过阅读脚本代码了解实现原理

OBProxy 重启和退出

了解 OBProxy 的重启和退出机制，大家可以更灵活地使用 OBProxy，如进行版本升级、特性验证等。

OBProxy启动需要指定集群信息，有两种方式：

设置配置项obproxy_config_server_url
，内容为 OCP 的地址，访问该地址可以获得集群信息
通过启动配置参数指定集群中机器的 IP 和 PORT，也叫做 rslist 方式，该方式只支持访问一个集群

接下来我们以 rslist 方式举例。

OBProxy 重启

本节内容我们不通过 Obdeploy 启动，直接通过二进制方式启动，大家通过 rpm 获取到 OBProxy 二进制后可以按照步骤操作，启动命令如下：

./bin/obproxy -p 2883 -r '192.168.1.1:2881' -c 'cluster1' -o enable_strict_kernel_release=false,work_thread_num=8

主要选项如下：

-p：指定服务监听端口号，一般使用2883
-r：此处使用的是 rslist 方式启动，直接指定 ObServer 的 IP 和 PORT，这里需要注意 ObServer 有一个 RPC端口和一个 SQL 端口，需要使用 SQL 端口，一般是 2881
-c：访问的集群名字，对应 ObServer 进程的 -n 选项，也可以通过 SQL 查询 OceanBase 数据库获得集群名；如果通过 OBProxy 代理多个集群，只能使用指定 OCP 对应 URL 的方式
-o：后面是配置项信息，可以首次启动指定，格式为k1=v1,k2=v2
，和前面几个选项不同，此选项非必须

通过上面命令就可以启动 obproxy 进程了。需要注意的是，无论是使用 obproxy 二进制的绝对路径还是相对路径，都需要在 OBPRoxy 目录下执行上面命令。如果启动失败，前往 log/obproxy.log 文件中查看 WARN 和 ERROR 信息可很快定位问题。

第一次启动后，就会在etc和.conf目录下生成配置文件并将配置信息持久化，下次如果重新启动，直接执行./bin/obproxy
命令即可。

如果还想用默认配置，需要执行rm -rf etc .conf
删除持久化的配置信息，然后执行首次启动命令。

通过日志succ to init logger
可以确定启动时间，该日志只在启动时打印一次。

OBProxy 退出

OBProxy 进程退出后，obproxyd.sh 将在 1s 内重新拉起 OBProxy，有时根本察觉不到 OBProxy 退出过。在生产环境，该机制可以快速恢复服务，起到止血作用。

退出主要分为主动退出和异常退出两种情况。主动退出比较简单，目前无专门的运维命令，直接使用 kill 命令杀掉进程即可。

对于异常退出，常见的情况有三种：

内存使用太多：OBProxy 本身对内存使用做了限制，通过配置项proxy_mem_limited
控制，默认为2G，内存使用超过该配置值后 OBProxy 会主动退出，这样好处是防止 OOM 情况。但坏处是如果大小设置不合理会导致系统有剩余内存，OBProxy 也会退出，可以通过在 obproxy.log 中搜索memroy is out of limit
确定是这种情况。
进程core掉：通过 dmesg 命令和在 core 文件目录查看可以确认。core行为都是非预期的，需要排查。名字中包含obproxy、ET_NET、ET_TASK、ET_BLOCKING、ET_GRPC和ASYNC_LOG的 core 文件都是 OBProxy 进程产生的。
被信号中止：通过搜索关键日志receive signal
确定信号值，这种问题排查较困难，需要确定系统执行过的操作命令。

对于 OBProxy，一般查询启动时间确认是否重启过，查看启动时间的方法有很多，如下面例子：

$ls -l proc/`pidof obproxy` -d
dr-xr-xr-x 8 zhixin.lm users 0 May 23 10:29 proc/100277

小结

非生产环境安装时，重启和退出是一件比较简单的事情。但在生产环境，这件事至关重要。服务退出会影响现有连接和请求执行，客户端报误。如果重启很慢，意味着服务不能快速恢复，但大家不用担心 OBProxy 的启动速度，1s 内便可以提供正常服务。

为了加深大家理解，我们结合实际遇到的问题，举个例子：

左边部分是 Java 程序执行逻辑，右边是 obproxy 进程的退出和重启情况，从上往下表示时间从早到晚，请问到第四个圆圈时间点，应用程序表现是什么？

相信大家已经有答案了，executeQuery 会抛出异常。但真实场景中，我们一般只能看到 executeQuery 执行失败，需要排查问题才能发现 OBProxy 发生过重启，并且 executeQuery 失败原因不止上面一种情况，排查起来比较麻烦，后面连接管理章节会有更多内容。

部署

在满足1.1中的安装环境要求后，OBProxy 就可以安装部署了，生产环境部署主要考虑 3个因素：

交付方式：OBProxy 有 rpm 包和 docker 两种形式，Obdeploy 和 OCP 都是通过 rpm 部署，蚂蚁内部 PASS平台通过 docker 方式启动
数量：我们对 OBProxy 的数量没有做任何限制，但真实部署时，OBProxy 的数量和 APP 或 ObServer 的数量有一定关系，这取决于具体的部署方式
部署方式：不同部署方式背后反映的是 RT 和资源抢占，有客户端部署、ObServer 端部署和独立部署三部分，这对性能至关重要

下面我们将结合实际场景做详细介绍。

部署在应用端

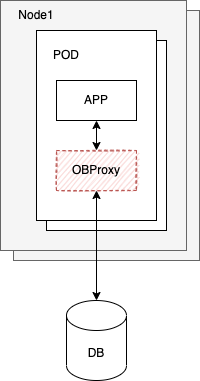

结合云原生技术，OBProxy 以 sidecar 方式和 APP 一起部署在同一个物理机上。APP 和 OBProxy 的数量满足1:1关系。OBProxy 和 OceanBase 数据库直连，中间没有负载均衡。实践证明，这种方式性能是最好的，同时需要注意，这里需要 APP、OBProxy 和 ObServer 之间的网络互通。

因为 APP 和 OBProxy 的个数是1:1的对应关系，因此这种部署方式会导致 OBProxy 的容器特别多，达到成千上万个，所以这种方式依赖底层的 k8s 等基础设施。

部署在 ObServer 端

部署在 ObServer 端是指在部署 ObServer 的机器上部署一个 OBProxy 进程，这样 ObServer 和 OBProxy 的数量满足 1:1 关系。与 4.1 对比，OBProxy 数量和 APP 没有了对应关系。除了一台 ObServer 部署一个 OBProxy，也可以一个 zone 内部署一个 OBProxy。

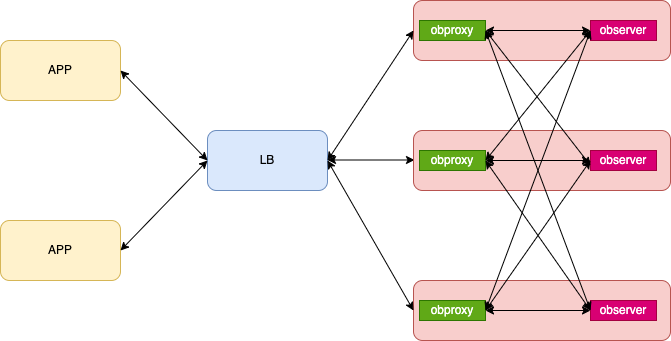

下图是专有云很常见的部署形态，和部署在应用端相比，有如下区别：

多了 LB 组件做 OBProxy 的负载均衡，链路更长
APP 和 OBProxy 之间没有明确的一一对应关系，排查问题会困难些
OBProxy 部署在 ObServer 所在机器，压力情况下会有机器的CPU/MEM资源抢占

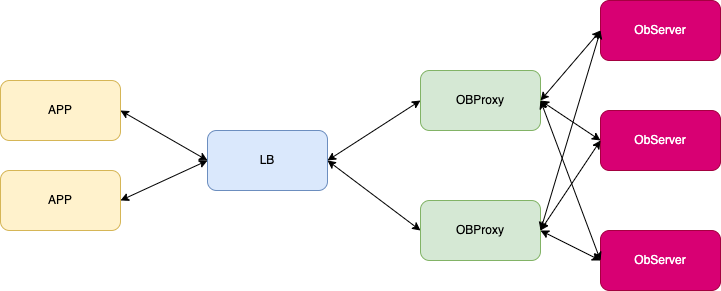

独立部署

独立部署是指专门为 OBProxy 找一台机器部署。此时 OBProxy 的数量和 APP、ObServer 都没有关系，根据具体业务需求确定 OBProxy 的数量。对于 OBProxy 的部署机型，一般推荐选择小机型即可，如云上使用 16c16g 的ecs。独立部署后，ObServer 和 ObProxy 之间不存在资源抢占，可以更好地管理 OBProxy，将 OBProxy 做成资源池对外服务，目前公有云使用了该部署方式。

小结

部署方式和真实的物理环境、业务需求等相关。上面我们对不同部署方式的优缺点都做了介绍，大家可以根据实际业务需求选择合适的方案部署，服务业务才是最重要的。

首篇文章我们和大家一起快速入门了 OBProxy，相信大家对 OBProxy 不再陌生。本章从安装和部署两个方面介绍，帮助大家使用更加丝滑。安装部分我们需要掌握一些避坑知识点，前文详细描述了可能遇到的问题。部署方式看似是一件很简单的事情，但上了生产环境后就大不一样，背后有很多考量和“纠结点”，大家也可以从实际出发，多想想其中面临的困难以及应对挑战的方法。

在上面内容中，我们还提到了需要注意或修改enable_strict_kernel_release
和proxy_mem_limited
配置项的值。接下来，我们还会在设置上进行优化，逐步提高 OBProxy 的易用性，打磨一个开箱即用的好产品。

课后互动

上期互动答案

问题：使用 OBProxy 后，大家访问数据库的代码需要做哪些改动？

答案：很多同学都答对了，无需修改访问数据库代码就可以访问，非常方便。大家也可能注意到，访问 OceanBase 数据库的用户名十分的复杂，有格式要求，名字的背后和 OceanBase 数据库的架构息息相关，后面章节会做介绍。

# 本期互动问题

obproxyd.sh 脚本对 OBProxy 进程做了探活，请问探活方法是什么？除了脚本中的方法，还有哪些探活方法？这些方法有什么优缺点，请举例说明。在问答区与我们互动吧～

欢迎你在评论区讨论，下篇文章揭晓答案。
