PostgreSQL内核解析：PostgreSQL深入解析heap表物理结构

开源软件联盟PostgreSQL分会 2022-11-03

1050

内

容

概

述

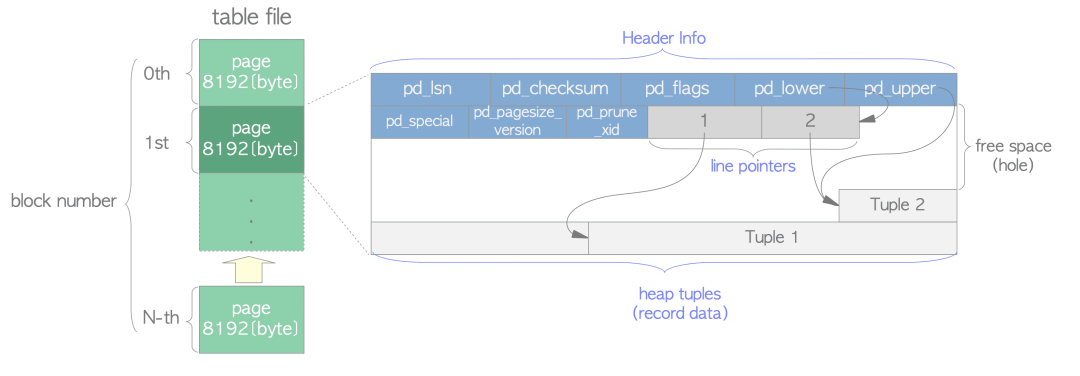

本文以 psql (PostgreSQL) 15 为分析对象，解析heap表物理结构，在pg数据库中 heap表数据文件以 pages为单位划分为定长的单元，默认为8192 byte (8 KB),pages编号0开始递增，pages的编号称为block number,pages中被数据填充满后，pg通过在文件的末尾增加新的page，扩展数据文件的大小。

小结

1、pg中的pages又称为block,类似Oracle中的blocks,Oracke中的block默认大小也为8K.

2、把datafile中的物理存储单位称为pages，后面的pages编号称为block number,概念存在不连贯性，可能由于历史原因有不同的概念定义，block 和后面的block number连贯性更好点，便于理解。

3、page扩展时是一次扩展一个page还是一次扩展多个，需要后面实验验证,Oracle中是以extent进行扩展，扩展规则如下所示：

  BLOCKS   COUNT(1)
  ---------- ----------
        8     16
      128      63
      1024    120
      8192      ？？？--这个阀值后面没有再测试

创建测试表

    [postgres@pg ~]$ psql
    psql (15beta1)
    Type "help" for help.
    postgres=# create table test(a1 char(10));
    CREATE TABLE
    postgres=# SELECT pg_relation_filepath('test');
     pg_relation_filepath
    ----------------------
     base/5/32793
    (1 row)
    postgres=#

当Tuples=0(0行数据)时

    [postgres@pg 5]$ ls -ltr|grep 32793
    -rw-------  1 postgres dba          0 Jun 20 11:26 32793
    [postgres@pg 5]$ dd if=/u01/pg15/pgdata/base/5/32793 bs=8192 skip=0 count=1 | od -t x1
    0+0 records in
    0+0 records out
    0 bytes (0 B) copied, 2.5415e-05 s, 0.0 kB/s
    0000000
    [postgres@pg 5]$

小结：

1、pg在创建heap表后会创建一个大小为0 byte的空文件，没有初始化任何块及段头块信息。

2、Oracle表默认在创建后会初始化第一个extent，大小为8个blocks，前3个块为位图块，后面5个块为未初始化的数据块。

当Tuples=1(1行数据)时

4.1、插入第1行数据库

  postgres=# insert into test values(1);
    INSERT 0 1
    postgres=#
    [postgres@pg 5]$ ls -ltr|grep 32793
    -rw-------  1 postgres dba       8192 Jun 20 12:00 32793
    [postgres@pg 5]$

4.2、以16进程方式读取块信息 dd+od VS dd+hexdump

以dd+od方式读取二进制文件的块信息，并以16进制显示，可以看到左边的行号显示有误。

image-20221028224936659

以dd+hexdump方式读取二进制文件的块信息，并以16进制显示，左边的行号显示正常。 这里的 0x2000(16进制) = 8192(10进制)，8192为一个pg page的默认大小。
image-20221028224958347

小结：

1、将插入第一行数据，pg数据文件从0 byte初始化为8192 byte。

2、对于二进制文件内容的读取常用的方式有 dd+od 和 dd+hexdump 二种方式，dd+od的方式左边的行号显示有误，容易产生误解，我们后面均采用dd+hexdump的方式。

3、在C语言中以 0x或0X表示16进制，10进制前没有前缀符号

4、信息系统中的不同进制表示法，还有以下标法进行区分,以 8192为例：

二进制：0010 0000 0000 0000~2~

十进制：8192~10~

十六进制：2000~16~

4.3、安装pageinspect扩展查看页头信息

   su - postgres
    cd /soft/postgresql-15beta1/contrib/pageinspect
    [postgres@pg pageinspect]$ make && make install
    postgres=# create extension pageinspect;
    CREATE EXTENSION
    postgres=#
    [postgres@pg pageinspect]$ psql
    psql (15beta1)
    Type "help" for help.
    postgres=# create extension pageinspect;
    CREATE EXTENSION
    postgres=# SELECT * FROM page_header(get_raw_page('test', 0));
        lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
    ------------+----------+-------+-------+-------+---------+----------+---------+-----------
     1/868D38F0 |        0 |     0 |    28 |  8152 |    8192 |     8192 |       4 |         0
    (1 row)
    postgres=#

小结：

查看PageHeader信息前需要安装 pageinspect 扩展，详细用法请参见以下文档：

https://www.postgresql.org/docs/15/pageinspect.html

《pg页头信息查询-pageinspect扩展用法讲解》后面单独一节详细讲解

《深入解析pg lsn》后面单独一节详细讲解

4.4、解析pg page物理结构

    [postgres@pg 5]$ dd if=/u01/pg15/pgdata/base/5/32793 bs=8192 skip=0 count=1 | hexdump -C
    1+0 records in
    1+0 records out
    8192 bytes (8.2 kB) copied, 4.712e-05 s, 174 MB/s
    00000000  01 00 00 00 f0 38 8d 86  00 00 00 00 1c 00 d8 1f  |.....8..........|
    00000010  00 20 04 20 00 00 00 00  d8 9f 46 00 00 00 00 00  |. . ......F.....|
    00000020  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
    *
    00001fd0  00 00 00 00 00 00 00 00  03 03 00 00 00 00 00 00  |................|
    00001fe0  00 00 00 00 00 00 00 00  01 00 01 00 02 08 18 00  |................|
    00001ff0  17 31 20 20 20 20 20 20  20 20 20 00 00 00 00 00  |.1         .....|
    00002000
    [postgres@pg 5]$

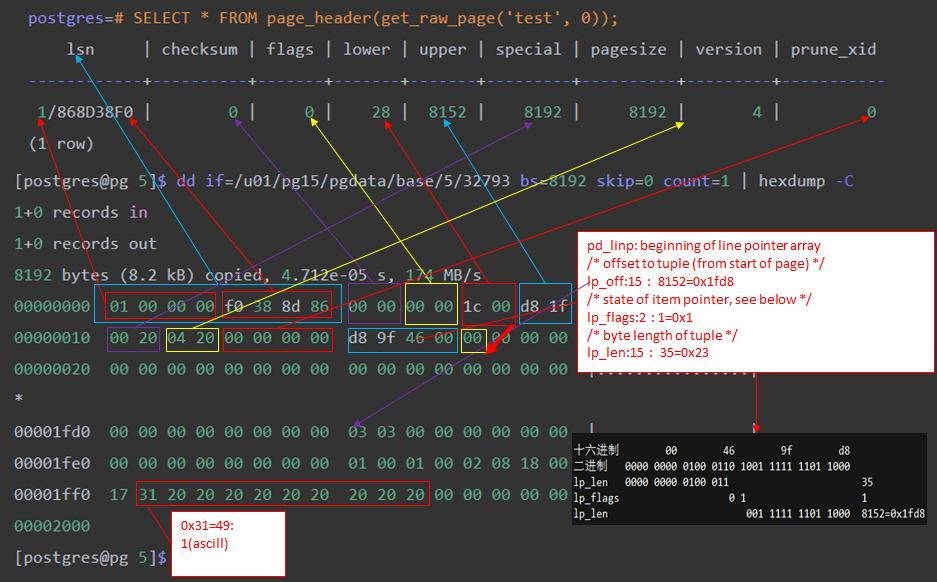

4.5、图解PageHeader物理结构

小结：

1、char(10)的一个Tuple占用长度10 bytes，《深入解析Tuple物理结构》单独一节详解

当Tuples=2(2行数据)时

5.1、插入第2行数据库

    postgres=# insert into test values(1);
    INSERT 0 1
    postgres=#
    [postgres@pg 5]$ ls -ltr|grep 32793
    -rw-------  1 postgres dba       8192 Jun 20 12:00 32793
    [postgres@pg 5]$
``

5.2、解析pg page物理结构

    [postgres@pg 5]$ dd if=/u01/pg15/pgdata/base/5/32793 bs=8192 skip=0 count=1 | hexdump -C
    1+0 records in
    1+0 records out
    8192 bytes (8.2 kB) copied, 6.1767e-05 s, 133 MB/s
    00000000  01 00 00 00 a8 f3 92 86  00 00 00 00 20 00 b0 1f  |............ ...|
    00000010  00 20 04 20 00 00 00 00  d8 9f 46 00 b0 9f 46 00  |. . ......F...F.|
    00000020  00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
    *
    00001fb0  05 03 00 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
    00001fc0  02 00 01 00 02 09 18 00  17 31 20 20 20 20 20 20  |.........1      |
    00001fd0  20 20 20 00 00 00 00 00  03 03 00 00 00 00 00 00  |   .............|
    00001fe0  00 00 00 00 00 00 00 00  01 00 01 00 02 09 18 00  |................|
    00001ff0  17 31 20 20 20 20 20 20  20 20 20 00 00 00 00 00  |.1         .....|
    00002000
    [postgres@pg 5]$
``

5.3、解析line pointer信息

line pointer结构解析问题

6.1、PageHeaderData结构源码

    typedef struct PageHeaderData
    {
        /* XXX LSN is member of *any* block, not only page-organized ones */
        XLogRecPtr    pd_lsn;            /* LSN: next byte after last byte of xlog
                                     * record for last change to this page */
        uint16        pd_tli;            /* least significant bits of the TimeLineID
                                     * containing the LSN */
        uint16        pd_flags;        /* flag bits, see below */
        LocationIndex pd_lower;        /* offset to start of free space */
        LocationIndex pd_upper;        /* offset to end of free space */
        LocationIndex pd_special;    /* offset to start of special space */
        uint16        pd_pagesize_version;
        TransactionId pd_prune_xid; /* oldest prunable XID, or zero if none */
        ItemIdData    pd_linp[1];        /* beginning of line pointer array */
    } PageHeaderData;
    typedef PageHeaderData *PageHeader;
``

6.2、ItemIdData结构源码

    /*
     * An item pointer (also called line pointer) on a buffer page
     *
     * In some cases an item pointer is "in use" but does not have any associated
     * storage on the page.  By convention, lp_len == 0 in every item pointer
     * that does not have storage, independently of its lp_flags state.
     */
    typedef struct ItemIdData
    {
        unsigned    lp_off:15,        /* offset to tuple (from start of page) */
                    lp_flags:2,        /* state of item pointer, see below */
                    lp_len:15;        /* byte length of tuple */
    } ItemIdData;
    typedef ItemIdData *ItemId;

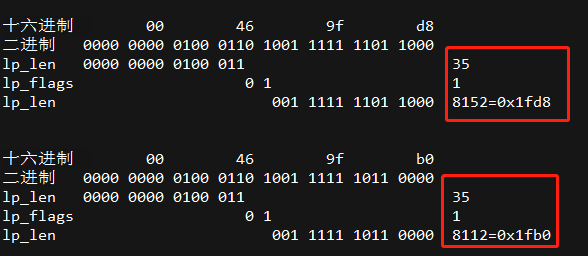

6.3、pd_linp信息图解

6.4、C语言位域结构说明

ItemIdData结构为C语言的位域结构体，该结构的定义从 低位从到高位，即结构体中的 lp_len->lp_flags->lp_off为从高位到低的的顺序。

尝试产生第二个page

当第一个page填满数据后，pg在数据文件末尾产生第二个8k大小的page，数据文件从源来的8K扩展为16K。

    postgres=# insert into test select n from generate_series(1,230) as n;
    INSERT 0 230
    postgres=#
    [postgres@pg 5]$ ls -ltr|grep 32793
    -rw-------  1 postgres dba      24576 Jun 20 21:52 32793_fsm
    -rw-------  1 postgres dba      16384 Jun 20 21:52 32793
    [postgres@pg 5]$

小结：

思考问题一、以上只测试了当第一个page满后，pg只扩展一个page到数据文件的末尾，随着数据文件的扩大是否一直每次只扩展一个page，留做一个问题，我们后面单独一节分析

关于 checksum 字段的问题

8.1、PageHeader源码结构

     typedef struct PageHeaderData
    {
        /* XXX LSN is member of *any* block, not only page-organized ones */
        XLogRecPtr    pd_lsn;            /* LSN: next byte after last byte of xlog
                                     * record for last change to this page */
        uint16        pd_tli;            /* least significant bits of the TimeLineID
                                     * containing the LSN */
        uint16        pd_flags;        /* flag bits, see below */
        LocationIndex pd_lower;        /* offset to start of free space */
        LocationIndex pd_upper;        /* offset to end of free space */
        LocationIndex pd_special;    /* offset to start of special space */
        uint16        pd_pagesize_version;
        TransactionId pd_prune_xid; /* oldest prunable XID, or zero if none */
        ItemIdData    pd_linp[1];        /* beginning of line pointer array */
    } PageHeaderData;
    typedef PageHeaderData *PageHeader;

8.2、查询页头信息

    postgres=# SELECT * FROM page_header(get_raw_page('test', 0));
        lsn     | checksum | flags | lower | upper | special | pagesize | version | prune_xid
    ------------+----------+-------+-------+-------+---------+----------+---------+-----------
     1/868D38F0 |        0 |     0 |    28 |  8152 |    8192 |     8192 |       4 |         0
    (1 row)
    postgres=#

小结：

查询页头信息中有 checksum字段，但在源码 PageHeaderData结构体中没有该字段对应位置为

uint16 pd_tli; * least significant bits of the TimeLineID

《checksum与pd_tli问题分析》会做新单独一节进行分析

遗留问题

对本节涉及的未展开详细解析的问题,后续单独一节进行分析
1、《pg页头信息查询-pageinspect扩展用法讲解》后面单独一节详细讲解
2、《深入解析pg lsn》后面单独一节详细讲解
3、《checksum与pd_tli问题分析》后面单独一节详细讲解
4、《pg数据文件page扩展规律》，是否每次只扩展一个8K pages(默认),后面单独一节详细讲解
5、《深入解析Tuple物理结构》后面单独一节详细讲解

参考资料

10.1、源码信息

说明

The structure PageHeaderData is defined in src/include/storage/bufpage.h.

10.2、blob信息

http://www.interdb.jp/pg/pgsql01.html

点击此处阅读原文
