在上周的 Apache DolphinScheduler Meetup 上，来自 成方金融科技的大数据工程师冯鸣夏 为大家带来 DolphinScheduler 在金融科技领域的应用实践分享。以下为演讲整理：

讲师简介

-冯鸣夏成方金融科技大数据工程师-

聚焦于大数据领域的实时和离线数据处理和分析，目前主要负责数据中台的研发。

演讲概要：

使用背景
基于 DolphinScheduler 的二次改造
DolphinScheduler 的插件扩充
未来和展望

使用背景

数据中台建设

目前，大数据技术在金融领域有着广泛的应用，大数据平台已经成为了金融基础设施。在大数据平台的建设中，数据中台又是最亮的那颗星，它是业务系统使用大数据的入口和接口，当纷杂的业务系统接入数据中台时，数据中台需要提供统一的管理和统一的入口，以保障服务的安全高靠高效和可靠。正如下图所示，数据中台处于各业务系统连接大数据平台的中间环节，各业务系统通过数据中台所提供的服务对大数据平台进行数据访问。

数据中台的核心理念是实现 4 个四化，即业务数据化、数据资产化、资产服务化和服务业务化。从业务到数据，再回到业务形成的完整闭环，支持企业的数字化转型。

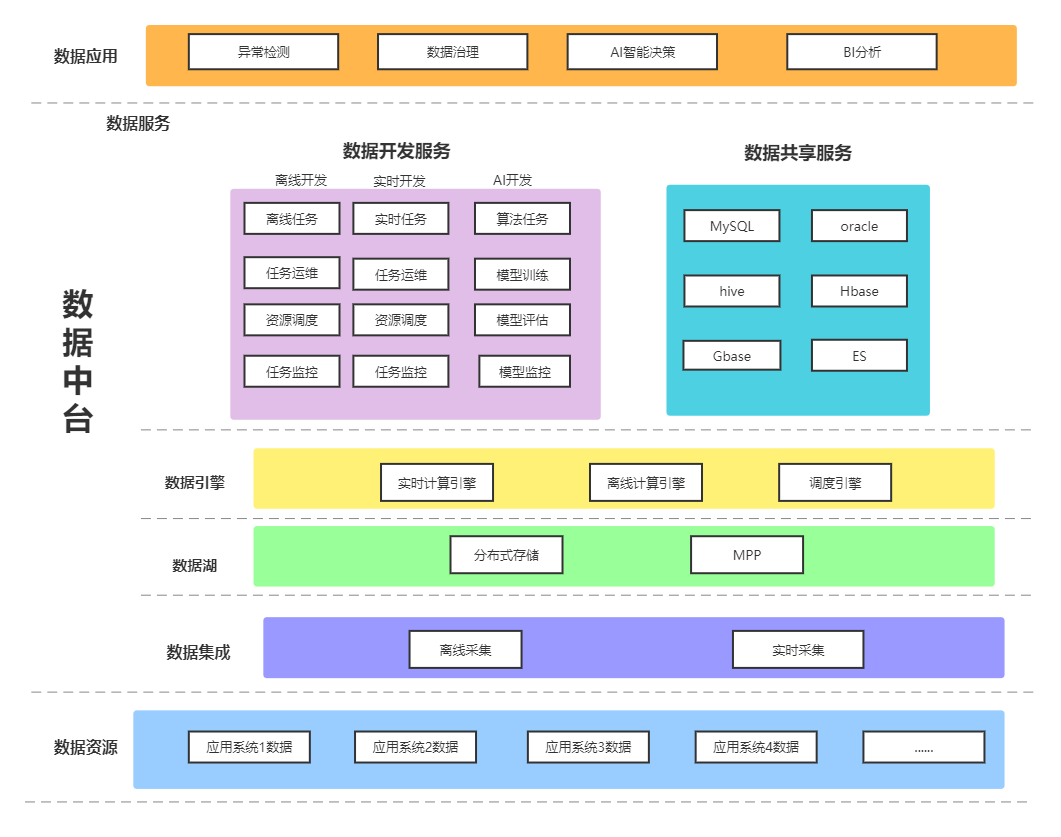

数据中台逻辑架构图

数据中台的逻辑架构如上图所示，从下往上分析，首先最底层是数据资源层，这是各个业务系统产生的原始数据；再往上一层是数据集成，数据集成的方式分为离线采集和实时采集，其中采用的技术包括 Flume、CDC 实时采集等。

再往上一层是目前比较热的数据湖了，通过数据集成手段将数据入湖，存到 Hadoop 的分布式存储或者 MPP 架构的数据库中。

再往上一层是数据引擎层，通过实时和离线计算引擎 Flink、Spark 等对数据湖中的数据进行处理分析，形成可供上层使用的服务数据。

再上一层就是数据中台所需要提供的数据服务了，数据服务目前包括数据开发服务和数据共享服务，为上层的各业务系统提供数据的开发和共享能力。

数据应用层是数据的具体应用，包括数据的异常检测、数据治理、AI 人工智能的决策以及BI分析等。

在整个的数据中台的建设中，调度引擎在数据引擎层中是属于比较核心的位置，也是数据中台建设中比较重要的功能。

数据中台面对的问题和挑战

数据中台会面临一些问题和挑战。首先，数据任务的执行和调度是数据中台提供数据开发服务的核心和关键。

其次，数据中台对外提供统一的数据服务管理，服务开发，服务调用和服务监控。

第三，保障金融数据的安全是金融科技的首要任务，数据中台需要保障数据服务的安全可靠。

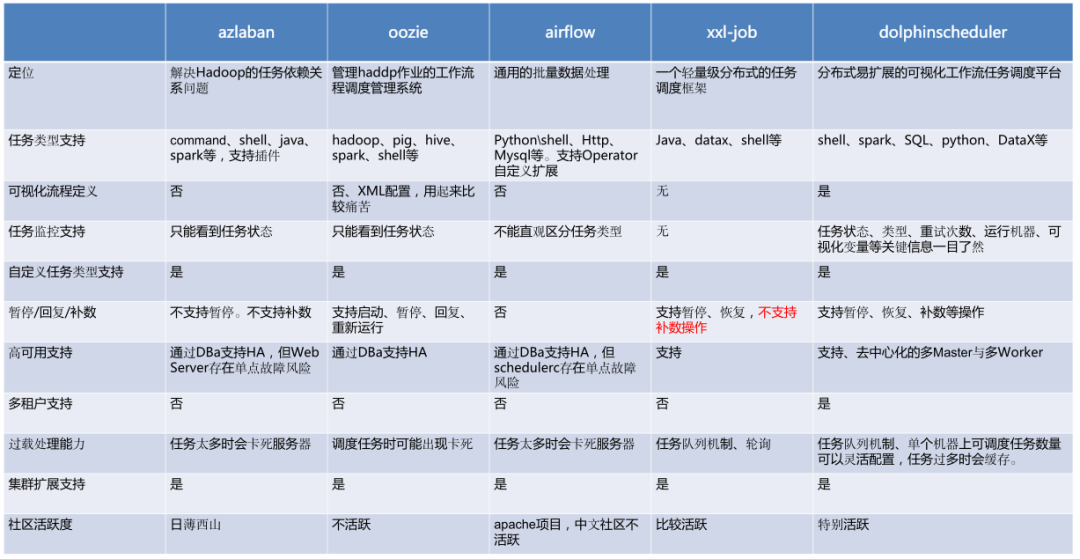

在以上这些问题的和挑战下，我们对一些开源的调度引擎进行了调研。

目前我们在生产过程中同时使用了多种调度引擎，比如 oozie，XXL-job，DolphinScheduler 是我们 2022 年通过调研分析引进的调度引擎,它在整个数据中台的建设中起到了非常重要的作用。

首先，DolphinScheduler 部分地解决了我们统一服务管理、服务开发、服务调用和服务管理的需求。其次，它在任务容错方面有自己独到设计，支持 HA、弹性扩展、故障容错，基本保障任务的安全运行。第三，它支持任务和节点的监控。第四，它支持多租户和权限的控制。最后，它的社区非常活跃，版本更迭快速，问题修复也是非常快速。通过分析 DolphinScheduler 的架构和源码分析，我们认为它的架构符合主流的大数据框架设计，和Hbase、Kafka 等优秀的国外产品有类似的架构模式和设计。

基于DolphinScheduler

的二次改造

为了让 DolphinScheduler 更加符合我们应用场景的需要，我们基于 DolphinScheduler 进行了二次改造，共包括 6 个方面。

1. 增加异步服务调用功能

2.增加元数据库Oracle适配

3.增加多环境配置能力

4.增加日志和历史数据清理策略

5.增加对Yarn日志的获取能力

6.增加服务安全策略

增加异步服务调用功能

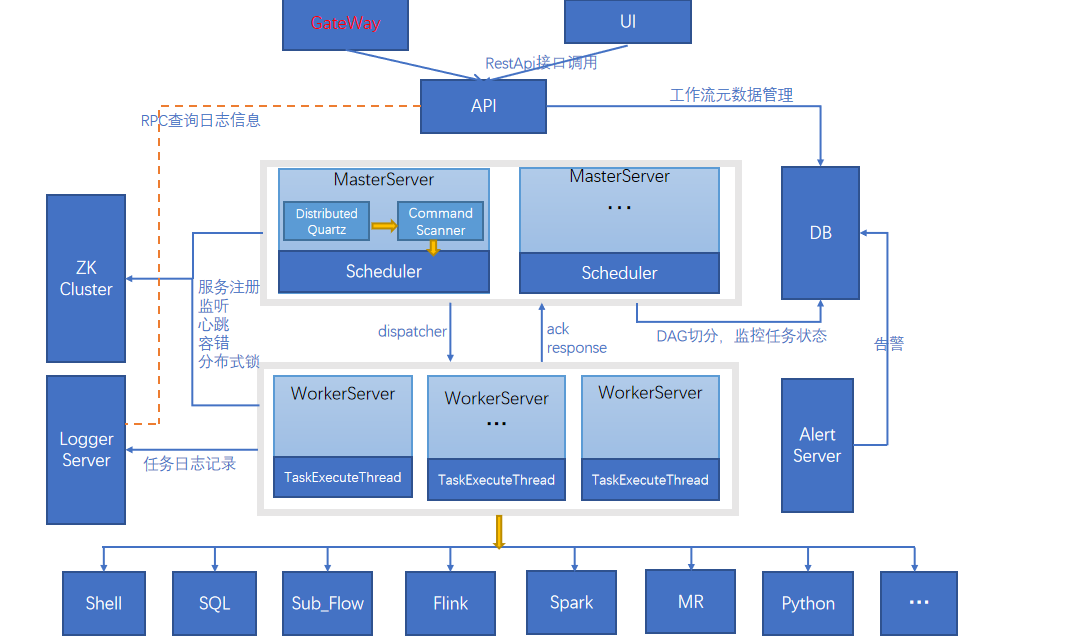

首先是增加了异步服务调用功能，上图是 DolphinScheduler 2.0.5版本的架构图，大部分都是原生 DolphinScheduler 的服务组件，其中标标红的 GateWay 是我们基于 DolphinScheduler 增加的一个网关服务，通过它实现了流量控制、黑白名单，同时也是用户访问服务开发的入口。通过优化流程的启动接口，返回流程的唯一编码，我们增加了服务映射的功能。

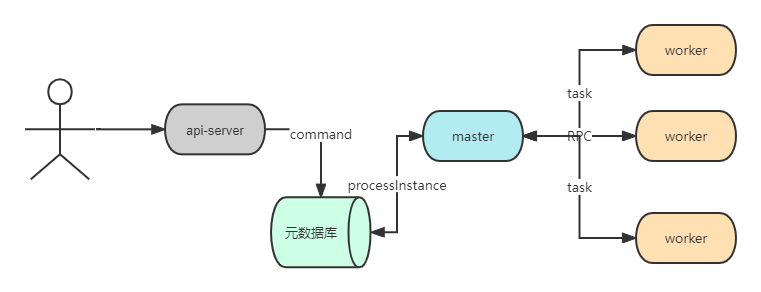

在经典的 DolphinScheduler 的访问模式中，用户提交的工作流执行指令会进入到原数据库中的 command 表里面，master 组件拿到 zk 锁后从元数据库中获取command，并进行 DAG 解析，生成实际的流程实例，并将分解的任务通过 RPC 交付 work节点执行，然后同步等待执行结果。在原生的 DolphinScheduler 请求中，用户提交了指令之后，缺少执行工作流的返回码，所以我们增加了返回的唯一标识，用户可以通过这个唯一的返回标识，进行后续的流程状态的查询，日志的下载和数据的下载。

增加元数据库 Oracle 适配

我们的第二个改造是对 DolphinScheduler 与 Oracle 数据库进行了适配。目前原生 DolphinScheduler 的元数据库是 MySQL，而根据我们的生产需求需要将原数据库转换成Oracle数据库。为实现这一点，需要完成数据初始化模块和数据操作模块的适配。

首先，对于数据的初始化模块，我们修改了 install_config.conf 配置文件，将其更改为Oracle 的配置。

其次，需要增加Oracle的application.yml，我们在 dolphinscheduler-2.0.*/apache-dolphinscheduler-2.0.*-bin/conf/ 目录下增加Oracle的application.yml。

最后，我们对数据操作模块进行转换，对 mapper 文件和的文件进行相应的修改，因为 Dolphinscheduler-dao 模块是数据库操作模块，其它模块会引用该模块实现数据库的操作。它使用 Mybatis 进行数据库连接，所以需要更改 mapper文件，所有的 mapper 文件在 resources 目录下。

多环境配置能力

原生的 DolphinScheduler 版本安装无法根据环境进行配置，一般需要根据实际环境进行调整相关的参数。我们希望通过增强安装脚本对环境的选择配置，以减少人为在线修改的成本，实现自动化安装。相信小伙伴们也都遇到类似的困境，为了在开发环境、测试环境、联调环境、性能环境、准生产环境、生产环境上使用DolphinScheduler，需要进行大量环境相关配置参数的修改。

我们通过修改 install.sh 文件，增加输入参数[dev|test|product]，选择合适install_config_${evn}.conf 进行安装，可以实现了环境的自动选择。

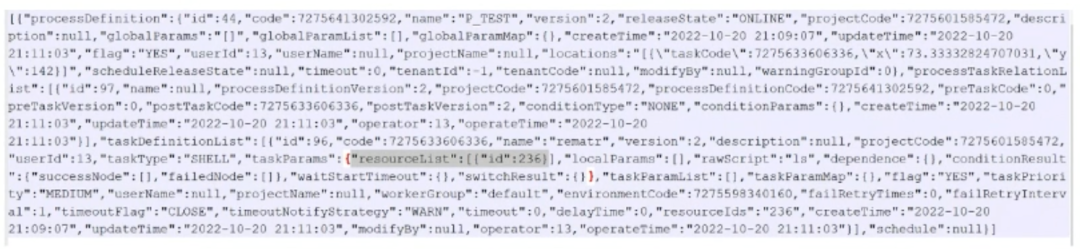

另外，DolphinScheduler 的工作流跟环境是强绑定的，不同环境的工作流无法共用。下图是原生 DolphinScheduler 导出的一个工作流的JSON文件，标灰的部分表示这个流程所依赖的 resource 资源， id是一个数字，是由数据库自增所产生的。但是如果 a 环境产生的流程实例放到 b 环境中，可能就会存在ID主键冲突。换句话说，就是不同环境所产生的工作流是无法进行共用的。

我们通过将资源的绝对路径所作为资源的唯一ID这种生成的方式来解决这个问题。

日志和历史数据清理策略

DolphinScheduler 所产生的数据非常多，数据库中会产生实例表中的实例数据，这些数据会随着实例任务不停运行不断地增长。我们采用的策略就是通过定义 DolphinScheduler的定时任务，将这些表的数据按照约定的保存周期进行清理。

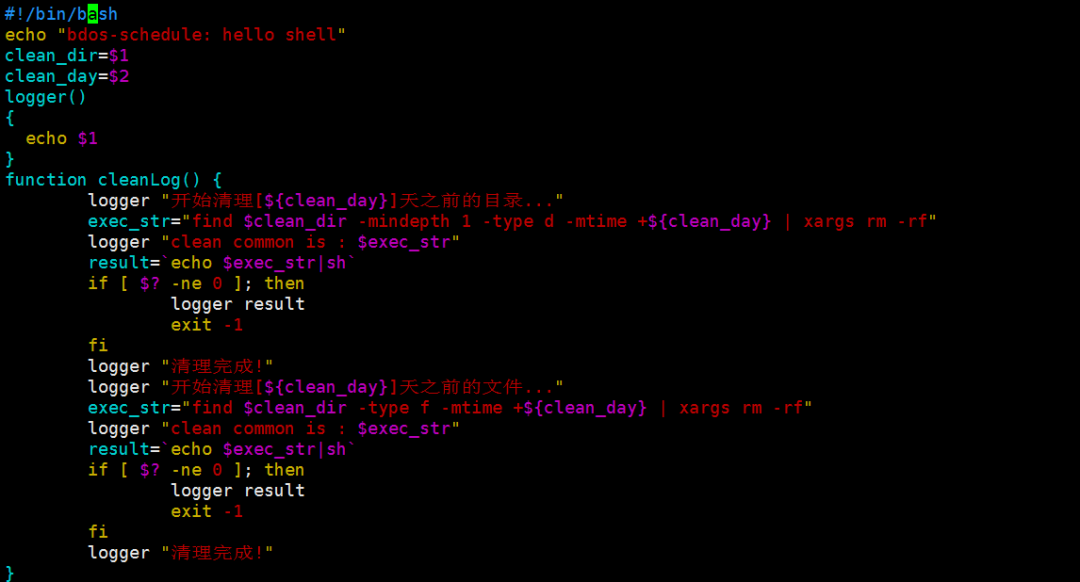

其次，DolphinScheduler 的数据主要是日志数据和任务执行目录，其中包括worker、master、API 的服务日志数据以及 worker 执行的目录，这些数据并不会随着任务的执行的结束而自动删除，也需要通过定时任务删除。通过运行日志清理脚本，我们可以实现日志的自动删除。

增加对 Yarn 日志的获取能力

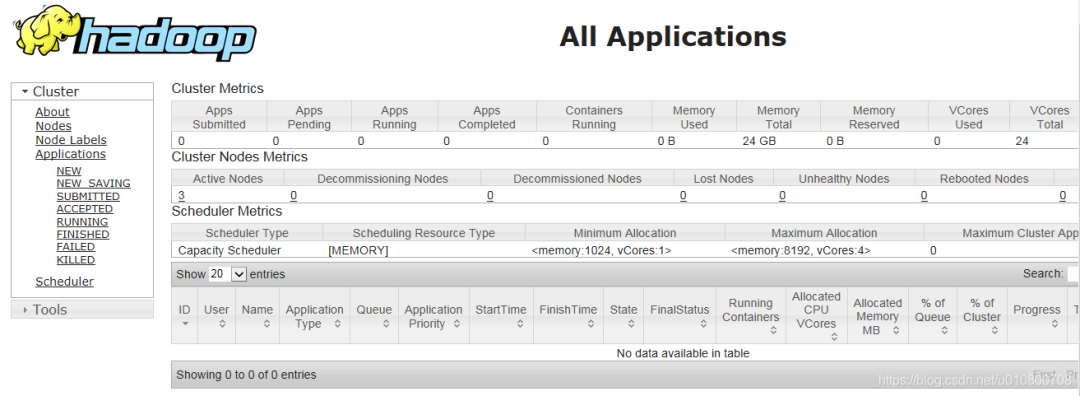

原生的 DolphinScheduler 可以获取在worker 节点上执行的日志信息，但是对于 Yarn 上的任务还需要登录到 Yarn 的集群上，通过命令或者界面的方式获取。我们通过分析日志中的 YARNID 标签，获取 Yarn 任务 ID，通过 yarnclient 获取任务的日志。减少了手工查看日志的过程。

服务安全策略

增加 Monitor 组件监控

上图是是 DolphinScheduler 中两大核心组件 master和 worker 与Zookeeper 的交互过程。MasterServer 服务启动时会向 Zookeeper 注册临时节点，通过监听 Zookeeper 临时节点变化来进行容错处理。WorkerServer 主要负责任务的执行。WorkerServer 服务启动时向 Zookeeper 注册临时节点，并维持心跳。目前Zookeeper起到非常重要的作用，主要进行服务的注册和心跳的检测。

从上面这张表格可以看到 master和 worker连接 Zookeeper 时的一些相关参数，包括连接超时，session超时时间，最大连重试次数。

由于网络抖动等因素，可能会造成 master 和 worker节点与 zk 失联的情况。失联之后，worker 和 master 因为在 zk 上注册的临时信息消失，会判定 zk 与 master 和 worker 失联，影响任务的执行。如果没有人工干预，就会导致任务迟迟得不到响应。我们增加了 monitor 组件进行服务状态的监控，通过定时任务 cron, 每 5 分钟运行一次 monitor 程序检测 worker 进程和 master 进程是否存活，如果宕机则重新调起。

增加服务组件使用 zk 的 Kerberos 认证环节

第二个安全策略是增加了服务组件使用 zk 的 Kerberos 认证环节。Kerberos 是一种网络认证协议，其设计目的是通过密钥系统为客户机/服务器应用程序提供强大的认证服务。Master 服务组件，API 服务组件，worker 服务组件在启动时完成 Kerberos 认证之后再使用 zk 进行相关的服务注册和心跳连接，从而保证服务的安全。

基于DolphinScheduler的

插件扩展

此外，我们还基于 DolphinScheduler进行了插件扩展，我们扩展了 4 类算子，包括 Richshell、SparkSQL、Dataexport 和 GBase 算子。

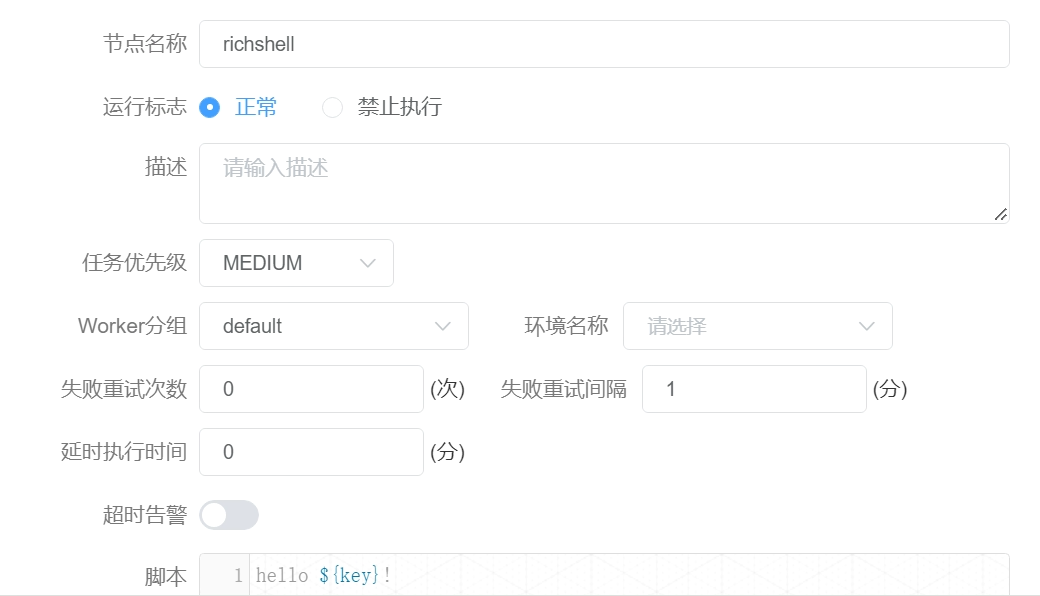

增加新的任务类型Richshell

首先是新增了任务类型 Richshell，增强了原生的 Shell功能，主要是通过模板引擎实现脚本参数动态替换，用户通过服务调用实现脚本参数的替换，让用户使用参数更加灵活，是对全局参数的补充。

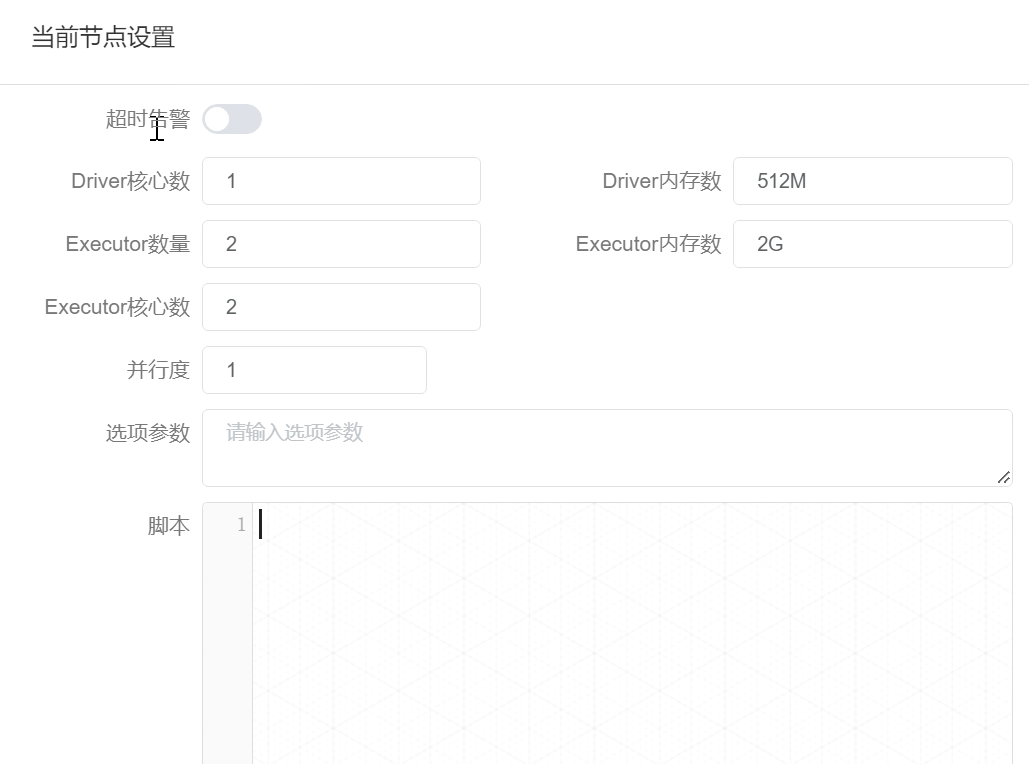

增加新的任务类型SparkSQL

第二个增加的算子是 SparkSQL，用户通过编写 SQL执行 Spark 任务，让任务调度在Yarn 上。DolphinScheduler 原生也支持以 JDBC 的方式执行 SparkSQL，但存在l资源争抢的情况，因为 JDBC 连接数是有限的。通过SparkSQL Spark-beeline 等工具执行不能使用 Yarn cluster 模式。而采用该任务类型可以将 SparkSQL 程序以cluster 的模式运行在 Yarn 集群上，最大限度地利用集群资源，减少客户端的资源使用。

增加新的任务类型 Dataexport

第三个增加的是 Dataexport，也就是数据导出算子，让用户可以通过选择不同的存储组件，导出存储在组件中的数据。组件包括 ES、Hive、Hbase 等。

在大数据平台中的数据，被导出后后续可能被用于 BI 展示、统计分析、机器学习等数据准备，而这些场景大多需要进行数据导出，利用 Spark 数据处理能力实现不同数据源的导出功能。

增加新的任务类型GBase

第四个增加的插件是 Gbase。GBase 8a MPP Cluster 是一款列式存储，Shared Nothing架构的分布式并行数据库集群，具备高性能、高可用、高扩展等特性，适用于OLAP场景（查询场景），可以为超大规模数据管理提供高性价比的通用计算平台，并广泛用于支撑各类数据仓库系统、BI 系统和决策支持系统。

GBase 作为数据入湖的一个应用场景，我们新增了 GBase 算子，它支持 GBase 数据的导入、导出和执行。

未来与展望

未来，我们将增加云原生的支持，对目前架构进行云原生改造，DolphinScheduler 已经迭代至 3 版本，我们会持续更新支持。第二，增加AI模型算子，AI 应用场景越来越多，我们需要对更多的AI 场景进行抽象；第三，增加灰度发布功能，以实现无感知发布；第四，增加基于用户优先级的调度策略。

我相信随着 DolphinScheduler、Kylin 等中国开源社区的蓬勃发展，国产软件一定会迎来更好的未来。最后和大家分享一句话：“没有比追梦更加激荡人心的力量，没有比梦想更加铿锵有力的步伐”，与大家共勉！
