在 Kubernetes 中实现微服务应用监控

❝

张坚，科大讯飞开发工程师，云原生爱好者。

本篇文章我们基于 Prometheus 和 Grafana 实现微服务应用监控。

❝

KubeSphere 平台本身提供了监控功能，包括节点状态、集群资源使用率、Etcd、API Server 等监控，不过缺少了应用级别的监控。

引入依赖包

在应用中引入监控所需要的 jar 包，包含 Prometheus 和 Actuator

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
</dependency>

引入这 2 个包以后就通过 Prometheus 抓取到应用的监控信息。

修改应用配置，暴露监控端口

management:
  endpoints:
    web:
      exposure:
        include: "*"
      base-path: /
  metrics:
    tags:
      application: ${spring.application.name}

• management.server.port：启用独立的端口来提供监控，未配置的情况下共用应用端口；
• management.metrics.tags.xxx：在统计信息中添加自定义的标签；
• management.endpoints.web.exposure.include：用于包含我们要公开的端点列表 , 我们这里设置为* 代表所有。
• management.endpoints.web.base-path：用于设置 Promethues 的监控路径，默认是通过 /actuator/prometheus
  访问，这样配置以后只需要通过 /prometheus
  访问

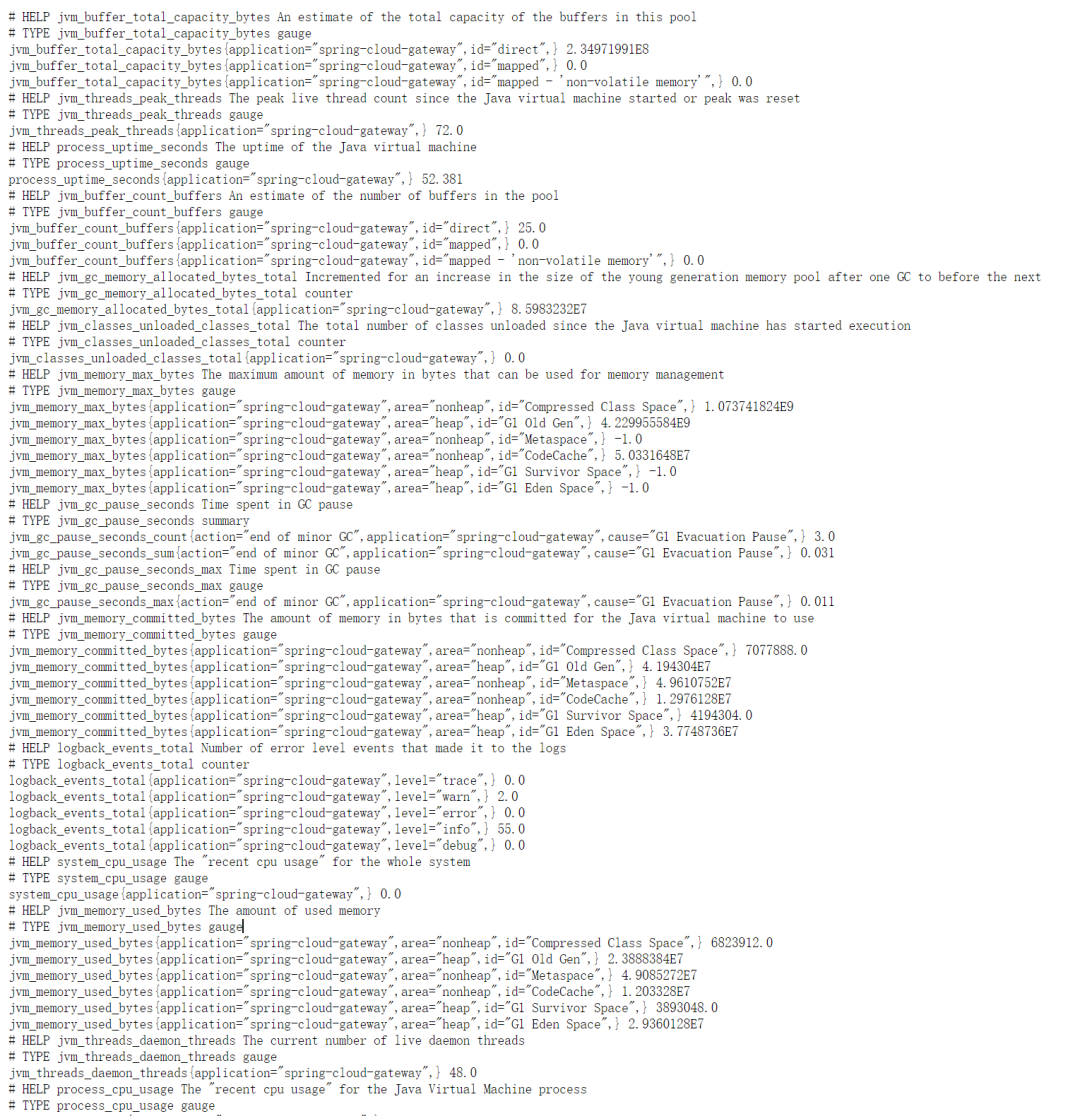

配置完成后重启服务，通过浏览器访问 localhost:8080/prometheus
即可抓取到 Prometheus 的监控数据，效果如下：

修改 Service 配置

kind: Service
apiVersion: v1
metadata:
  name: spring-cloud-provider-service
  namespace: cloud-demo
  labels:
    app: spring-cloud-provider-service
    micrometer-prometheus-discovery: 'true'
spec:
  ports:
    - name: metrics
      protocol: TCP
      port: 8080
      targetPort: 8080
  selector:
    app: spring-cloud-provider

修改后端服务端的 Service

• 添加了 micrometer-prometheus-discovery: 'true'
  这个标签，方便后面 ServiceMonitor 自动抓取
• 修改 Service 端口映射的名称未 metrics

创建 ServiceMonitor

安装 KubeSphere 平台时已经安装好了 promethus-operator, ServiceMonitor 是 prometheus-operator 后创建的一种自定义资源，Prometheus 可以通过 ServiceMonitor 自动识别带有某些 label 的 service ，并从这些 Service 获取数据。

现在需要让 Promethus 可以抓取到我们暴露的应用监控，所以需要创建一个如下的 ServiceMonitor。

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: micrometer-demo
  namespace: cloud-demo
spec:
  endpoints:
    - interval: 30s
      path: /prometheus
      port: metrics
  namespaceSelector:
   matchNames:
   - cloud-demo
    # any: true
  selector:
    matchLabels:
      micrometer-prometheus-discovery: 'true'

这段 YAML 文件的意思是抓取 namespace 为 cloud-demo，并设置了 micrometer-prometheus-discovery: 'true'
的 labels 的所有 Service，抓取的端口为 metrics
，抓取路径为 /prometheus
。

详细说明一下各字段的意义：

• metadata
  下的 name
  和 namespace
  将指定 Service Monitor 所需的一些关键元信息。

• spec
  的 endpoints
  为服务端点，代表 Prometheus 所需的采集 Metrics 的地址。endpoints
  为一个数组，同时可以创建多个 endpoints
  。每个 endpoints
  包含三个字段，每个字段的含义如下：

• interval
  ：指定 Prometheus 对当前 endpoints
  采集的周期。单位为秒，在本次示例中设定为 30s
  。
• path
  ：指定 Prometheus 的采集路径。设置为 /prometheus
  ，这个跟应用中暴露的监听端口保持一致。
• port
  ：指定采集数据需要通过的端口，设置为 /metrics
  设置的端口为 步骤三 创建 Service 时端口所设置的 name
  。

• spec
  的 namespaceSelector
  为需要发现的 Service 的范围。namespaceSelector
  包含两个互斥字段，字段的含义如下：

  namespaceSelector:
    matchNames:
    - default
    - cloud-demo



• any
  ：有且仅有一个值 true
  ，当该字段被设置时，将监听所有符合 Selector 过滤条件的 Service 的变动。
• matchNames
  ：数组值，指定需要监听的 namespace
  的范围。例如，只想监听 default
  和 cloud-demo
  两个命名空间中的 Service，那么 matchNames
  设置如下：

• spec
  的 selector
  用于选择 Service。在本次示例所使用的 Service 有 micrometer-prometheus-discovery: 'true'
   Label，所以 selector
  设置如下：

  selector:
    matchLabels:
      micrometer-prometheus-discovery: 'true'



可以通过 kubectl apply -f micrometer-demo.yml
 将其部署到集群中。

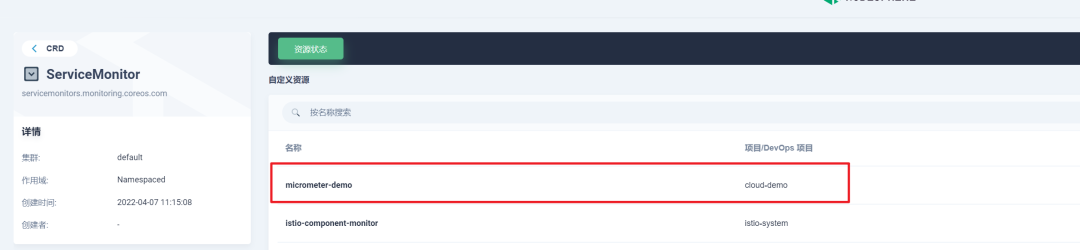

执行成功后可以在集群的 CRD 下面搜索 ServiceMonitor 并打开可以找到我们部署的 ServiceMonitor 配置。如图所示：

创建自定义监控

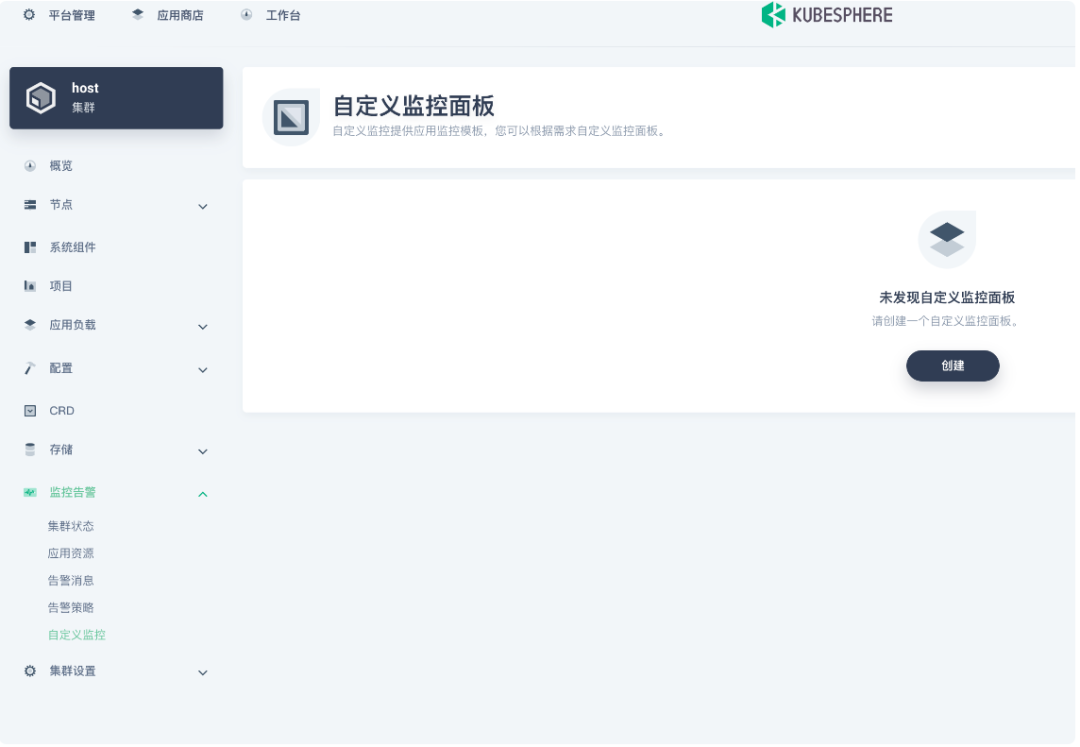

访问集群-> 监控告警-> 自定义监控进入，如图所示：

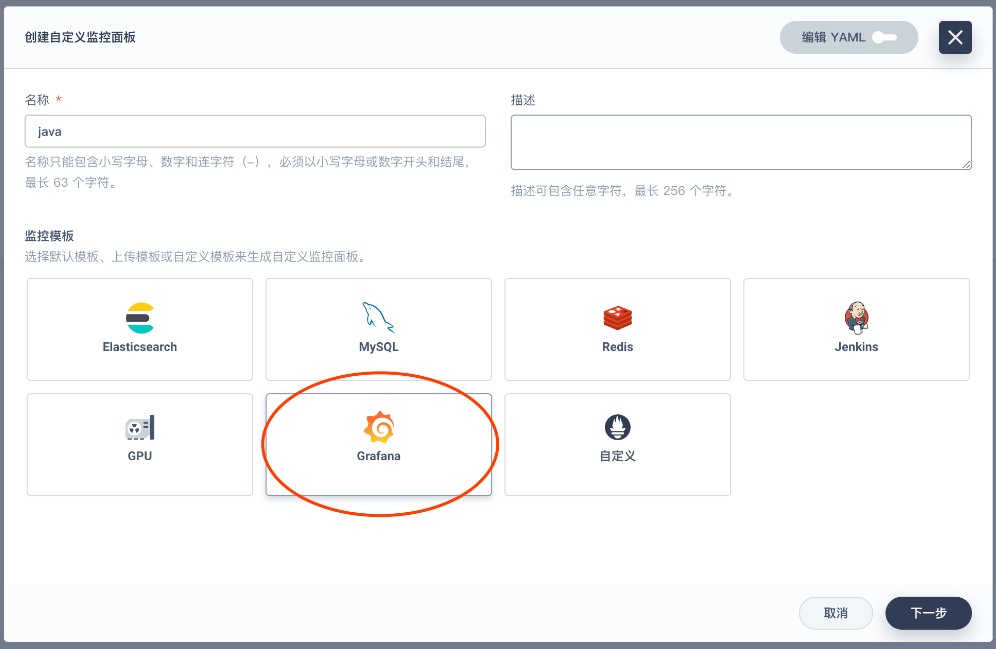

我们点击创建可以看到 KubeSphere 已经集成了部分监控面板，这里我们选择 Grafana。

在下一步后系统会让我们上传 JSON 模版，我们可以通过 Grafana 官网^[1]下载一些通用的模版配置，这里我们使用的是 [Spring Boot 2.1 Statistics](Spring Boot 2.1 Statistics | Grafana Labs^[2])。在右侧可以下载 JSON 文件。

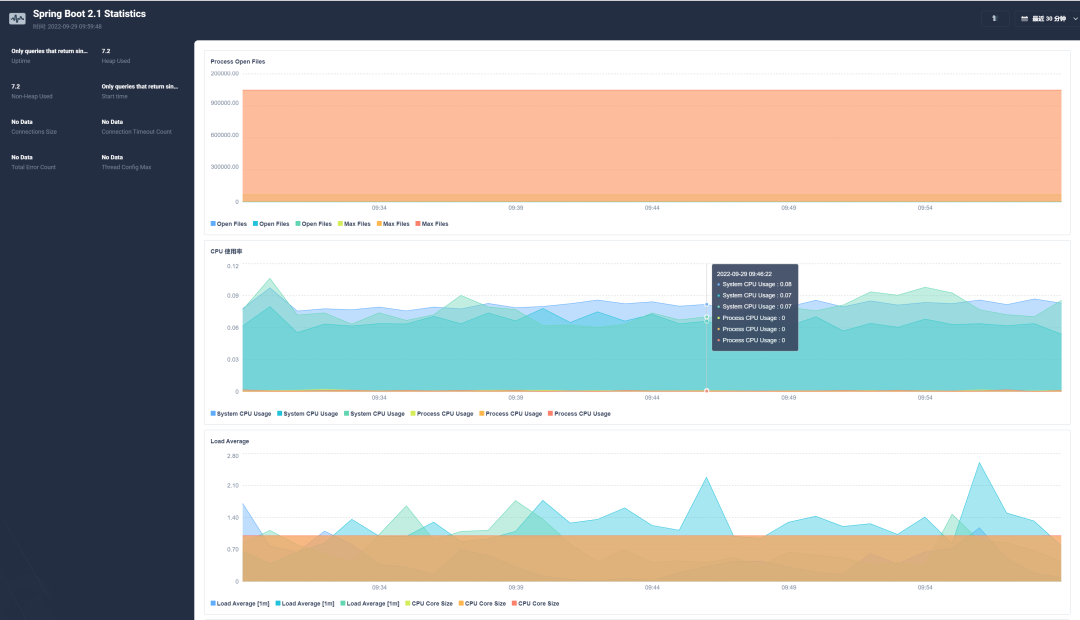

导入 JSON 后我们就可以看到相关监控指标了。

使用这种方式有个最大问题就是多个应用无法切换，像我们之前部署了 3 个应用在一张图中显示就很乱，所以需要通过外部 Grafana 展示监控数据。

使用外部 Grafana 集成

为了方便，我们直接使用 KubeSphere 提供的应用商店功能安装外部 Grafana。

1. 添加应用仓库

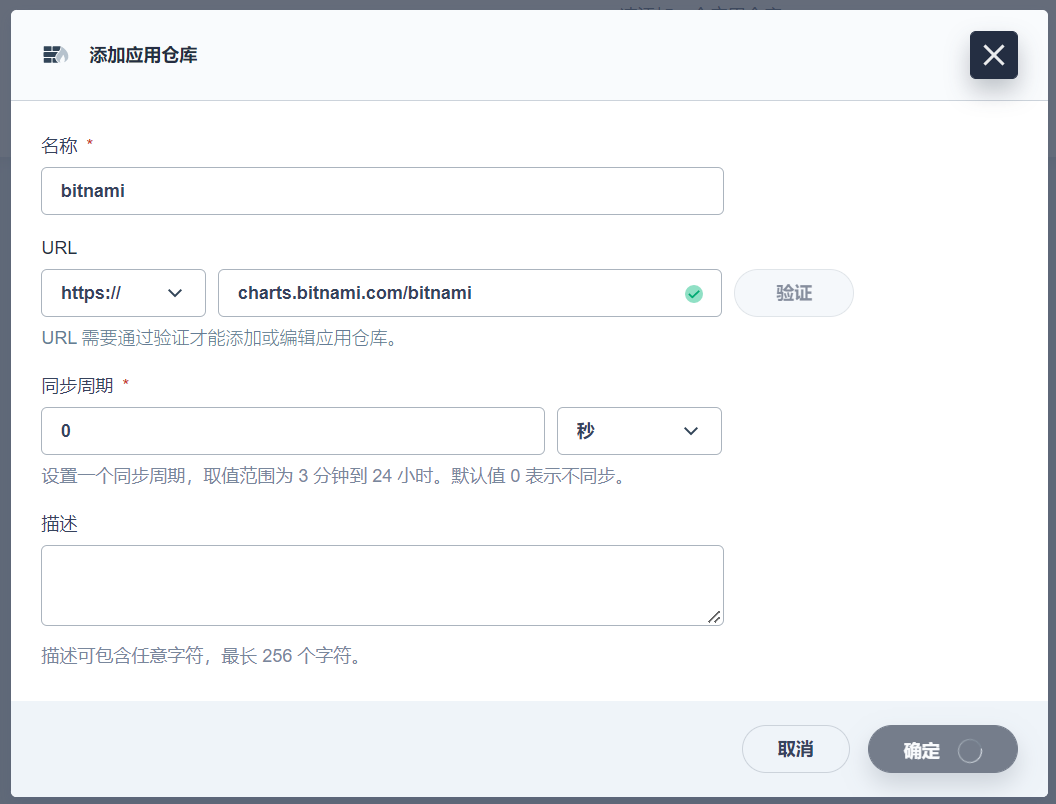

进入企业空间 -> 应用管理 -> 应用仓库，点击添加，加入 bitnami 应用仓库。

1. 安装 Grafana

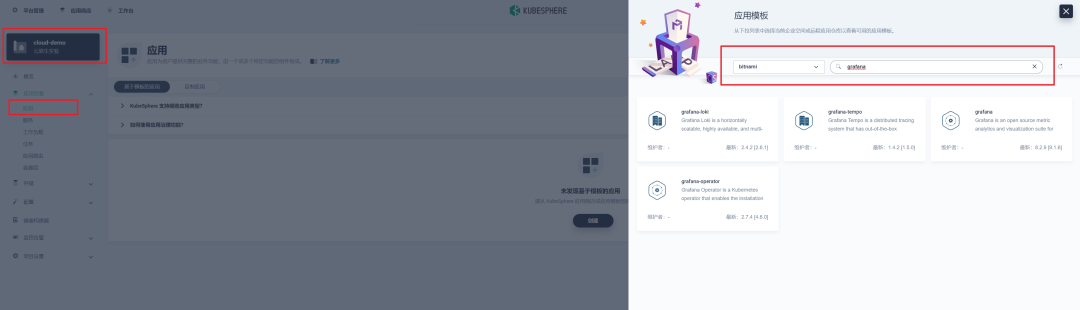

• 我们依次打开企业空间-项目-点击要安装到的具体项目-点击应用-点击右侧的创建按钮；

• 弹出对话框中点击从应用模版，从应用仓库列表中选择我们刚刚添加的 bitnami 的仓库，搜索 Grafana 点击后安装即可。

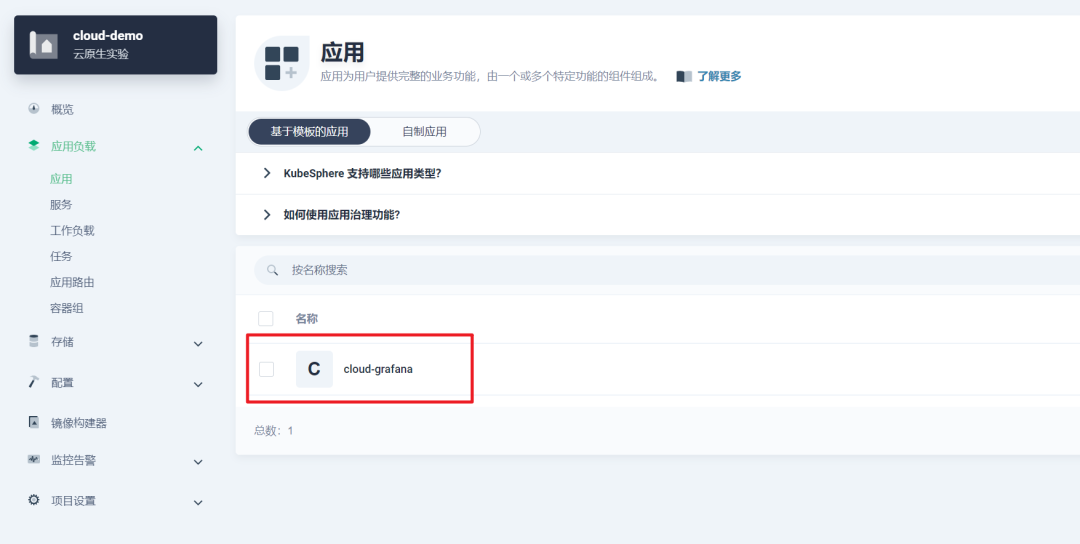

安装完成后我们在服务里给 grafana 的服务开启 NodePort 外部访问，比如我这里的的访问地址为：http://172.30.10.73:28328/

1. 设置 Grafana 数据源

• 我们使用管理员账号 admin 登录进 Grafana，默认密码可以在项目的保密字典中的 cloud-grafana-admin
  中找到；

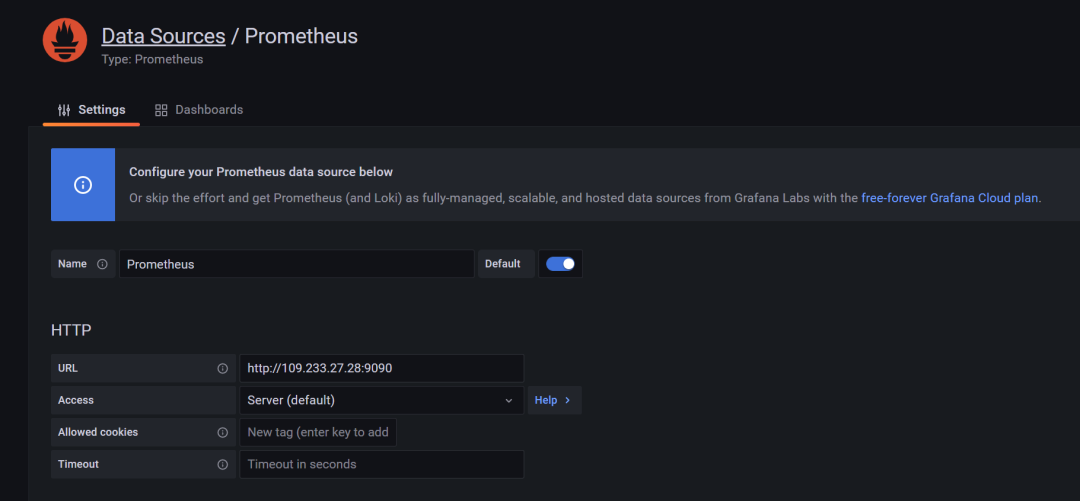

• 登录后我们点击左侧的小齿轮-datasource 在打开页面中选择 Add data source 然后选择 Prometheus 在 URL 中填入我们上面说到的 Prometheus 的 URL 地址。如图所示：

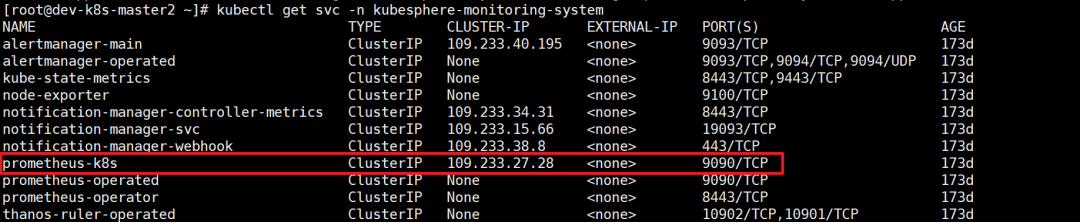

  Prometheus 可以通过如下方式找到 kubectl get svc -n kubesphere-monitoring-system




• 填写后拖到最下面，点击 save&test。

1. 导入 Dashbord

• 我们点击页面左侧➕-import；
• 输入我们从 grafana 官网^[3] 获得的对应的模版的 id 点击 load（我这里使用的是 Spring Boot 2.1 Statistics | Grafana Labs^[4]）；

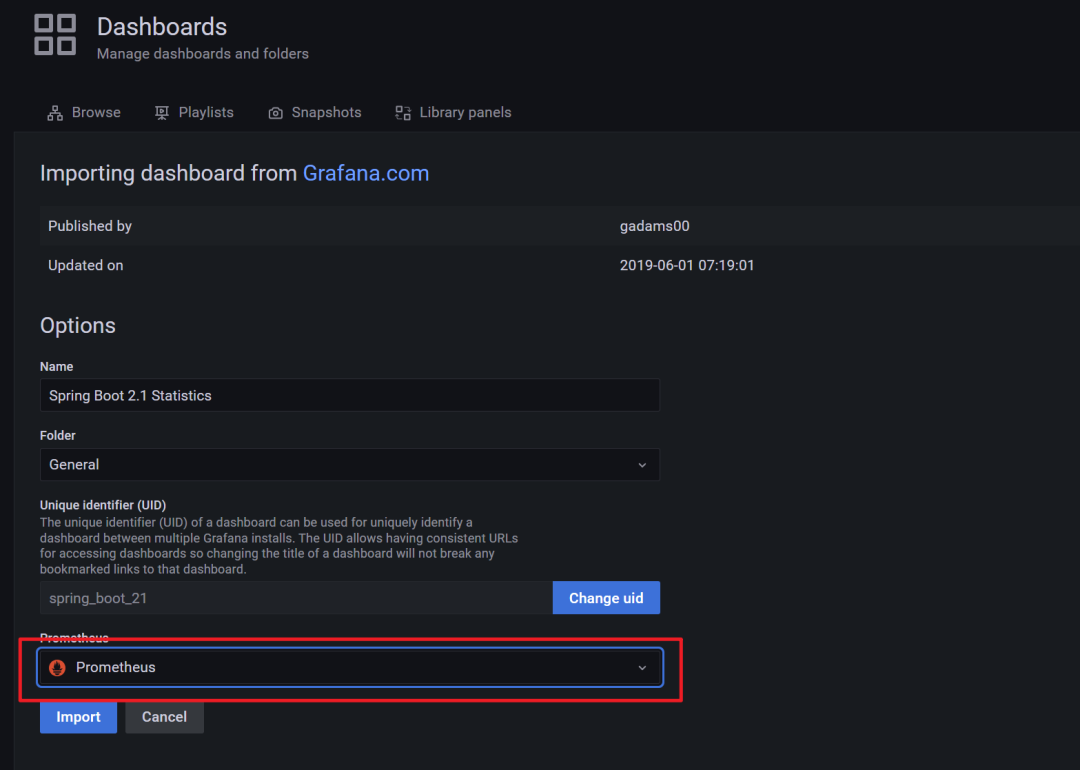

• 在下一步中选择 Prometheus 为我们配置的数据源 点击 import 即可。

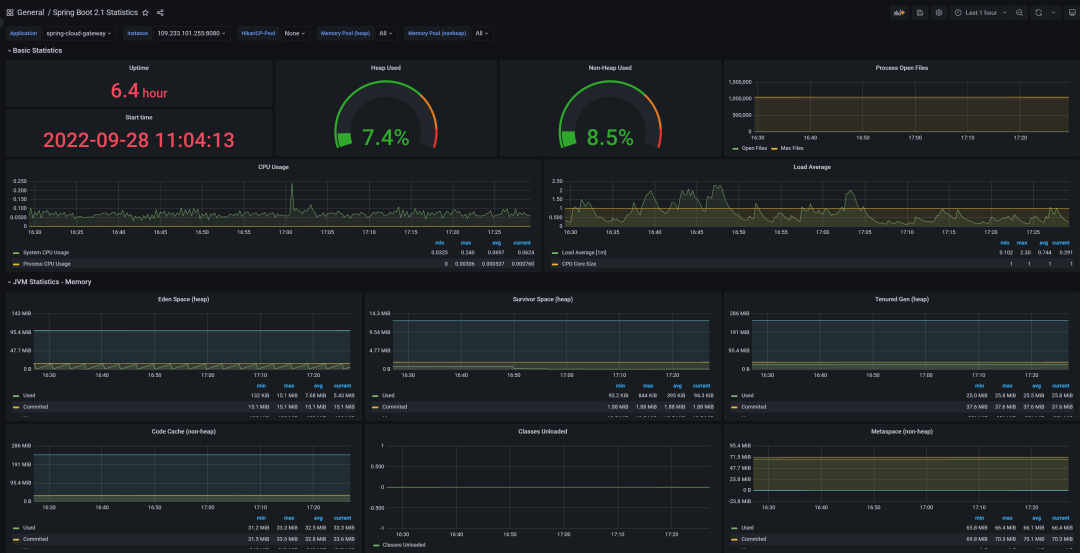

之后我们就可以看到配置的应用监控了。

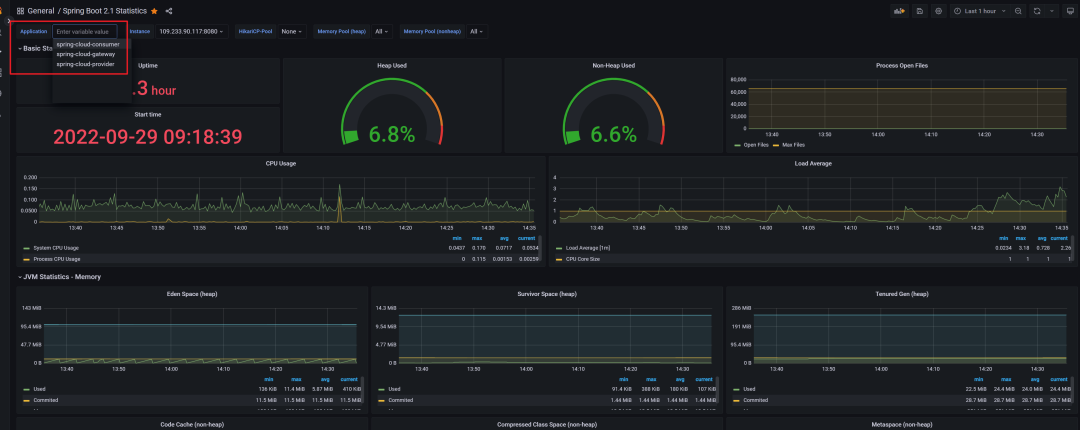

多个应用之间可以通过左上角进行切换，符合预期。

附录

• grafana 官网^[5]


• ServiceMonitor^[6]
