QEMU/KVM + Ceph Librbd 性能测试以及深度优化

新钛云服 2022-11-02

1163

新钛云服已累计为您分享698篇技术干货

介绍

最近，很多人都会问：如何设置 QEMU/KVM 以获取最高的性能？

虽然，过去很多人都在测试或者使用 Ceph 过程中进行调优设置以获取最佳性能，但到目前而言，还没有一个最优的最新数据。通常，我们在使用 Ceph 的时候，有经验的工程师往往会通过消除系统高级别的性能瓶颈来优化。

这可能意味着可能会通过 librbd 与同步 IO 隔离测试单个OSD的延迟，或者使用大量有高 IO 深度的客户端在裸机上的 OSD 集群上产生大量IO。在这种情况下，请求是用大量并发 IO 驱动由 librbd 支持的单个 QEMU/KVM，并查看其速度。

下文，我们将了解 QEMU/KVM 在使用 Ceph 的 librbd 驱动程序时的执行速度。

集群设置

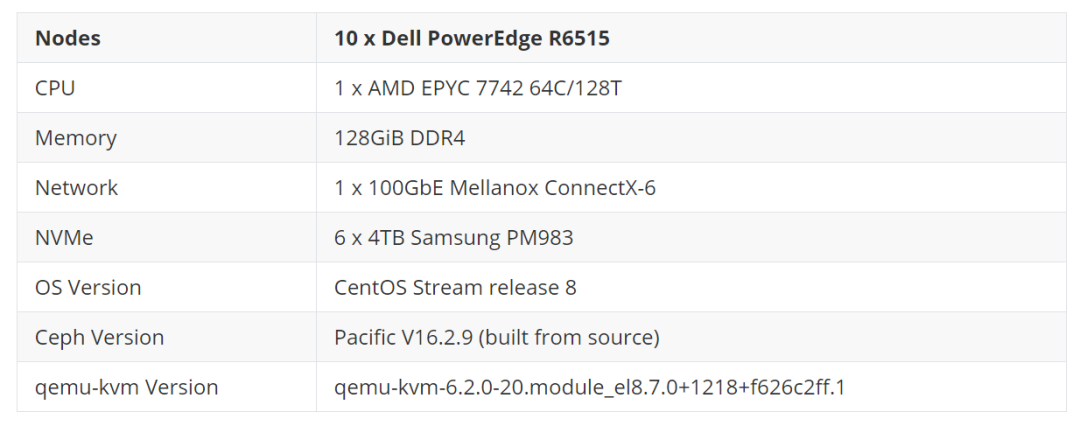

所有节点都位于同一个 Juniper QFX5200 交换机上，并通过单个 100GbE QSFP28 链路连接。虽然集群有 10 个节点，但在决定最终设置之前我们也评估了各种配置。最终使用 5 个节点作为 OSD 主机，总共有 30 个 NVMe 支持的 OSD。

此设置的预期总体性能约为 1M 随机读取 IOPS 和至少 250K 随机写入 IOPS（在 3 副本的场景下），这足以测试单个 VM 的 QEMU/KVM 性能。集群中剩余的一个节点用作 VM 客户端主机。不过，在配置 VM 之前，使用 CBT (https://github.com/ceph/cbt/) 构建了几个测试集群，并使用 fio 的 librbd 引擎运行测试工作负载以获得基线结果。

基线测试

CBT 的配置为匹配 Ceph 环境修改了一些，而不是使用默认的配置。首先，禁用了 rbd 缓存 (1)，每个 OSD 被分配了一个 8GB 的 OSD 内存 traget，并且在初始测试中禁用了 cephx ，并且使用 msgr V1（但在以后的测试中使用安全模式下的 msgr V2 启用了 cephx）。创建集群后，CBT 配置为使用带有 librbd 引擎的 fio 创建一个 6TB RBD 卷，然后通过 iodepth=128 的 fio 执行 16KB 随机读取 5 分钟。由于使用 CBT 重新创建集群和运行多个基线测试非常简单，因此，下面测试了几种不同的集群大小以获得 librbd 引擎和基于 kernel-rbd 的 libaio 引擎的基线结果。

在集群级别禁用 RBD 缓存将对使用 librbd 引擎的 fio 有效，但不会对 QEMU/KVM 的 librbd 驱动程序有效。相反，cache=none 必须通过 qemu-kvm 的驱动部分显式传递。

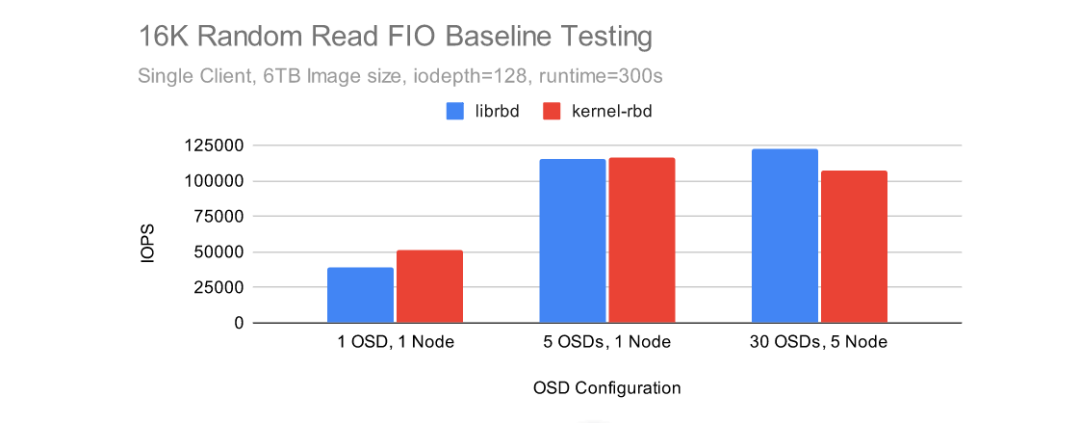

Kernel-RBD 在从单个 OSD 读取时表现非常出色，但 Librbd 在完整的 30 个 OSD Ceph 集群中以略高于 122K IOPS 的速度实现了最高性能。librbd 和 kernel-rbd 在 5 OSD Ceph 集群上的表现几乎一样。

尽管如此，在 5 个节点、30 个 OSD Ceph 集群上我们执行了进一步的测试。此场景更好地模仿了用户在小规模但更贴近真实环境并且配置 NVMe 的 Ceph 集群上可能看到的结果。

虚拟机部署

使用 RBD 部署和引导 QEMU 虚拟机镜像相当简单了。

1. 下载镜像

使用了 CentOS8 Stream qcow2 映像，并注入了 root 密码和公钥以便于访问：

wget https://cloud.centos.org/centos/8-stream/x86_64/images/CentOS-Stream-GenericCloud-8-20220913.0.x86_64.qcow2
virt-sysprep -a ~/CentOS-Stream-GenericCloud-8-20220913.0.x86_64.qcow2 --root-password password:123456 --ssh-inject root:file:/home/nhm/.ssh/id_rsa.pub

2. RBD 镜像池创建、初始化和设置 LibVirt 身份验证

这用于存储 RBD 镜像。

sudo /usr/local/bin/ceph osd pool create libvirt-pool
sudo /usr/local/bin/rbd pool init libvirt-pool
sudo /usr/local/bin/ceph auth get-or-create client.libvirt mon 'profile rbd' osd 'profile rbd pool=libvirt-pool'

3. 将 qcow2 镜像转换为 Ceph RBD 镜像并调整大小

调整它的大小，以便为基准测试留出一些空间！

qemu-img convert -f qcow2 -O raw ./CentOS-Stream-GenericCloud-8-20220913.0.x86_64.qcow2 rbd:libvirt-pool/CentOS8
qemu-img resize rbd:libvirt-pool/CentOS8 6000G

4. 完成设置虚拟机并预填充基准数据

最后，从 RBD 启动 VM，登录，设置分区，并预填充 FIO 文件以进行测试。在这种情况下，仅使用了 20GB 的镜像部分，但不要担心。稍后将在真正的 XFS 文件系统上生成更大 (2TB) 文件的结果。

/usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,file=rbd:libvirt-pool/CentOS8 -net nic -net user,hostfwd=tcp::2222-:22
ssh -p 2222 root@localhost
sudo yum install fio
cfdisk /dev/sda # Create a 2TB partition here (maximum size due to the partition type for image, oh well)
fio --ioengine=libaio --rw=write --numjobs=1 --bs=4M --iodepth=128 --size=20G --name=/dev/sda2

对 VM 进行基准测试

1. 默认情况

众所周知，在 ide 和 virtio-blk 等 qemu 设备之间存在相当显着的性能差异。QEMU/KVM 配置为使用其默认值的性能如何？

/usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,file=rbd:libvirt-pool/CentOS8 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/sda2

read: IOPS=2484, BW=38.8MiB/s (40.7MB/s)(11.4GiB/300001msec)

结果惨不忍睹！那virtio-blk 又是怎么样的了？

2. 使用 virtio-blk-pci

/usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,id=rbd0,if=none,file=rbd:libvirt-pool/CentOS8 -device virtio-blk-pci,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/vda2

read: IOPS=24.9k, BW=390MiB/s (409MB/s)(114GiB/300005msec)

结果有很大的进步。现在是时候添加一个单独的 iothread。

3. 添加单独的 IO 线程

/usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,id=rbd0,if=none,file=rbd:libvirt-pool/CentOS8 -object iothread,id=iothread0 -device virtio-blk-pci,iothread=iothread0,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/vda2

read: IOPS=26.0k, BW=407MiB/s (426MB/s)(119GiB/300005msec)

结果更好，但其实仍然很慢。此时，我使用 ( uwpmp (https://github.com/markhpc/uwpmp/) ) 分析了 QEMU/KVM。有各种各样的问题，包括不匹配的 debug symbols 和其他烦人的问题。为了防止结果不标准，我们进行了数十次测试。最终推动测试继续的是对 QEMU 调用 librbd 缓存层的 wallclock 配置文件调整。QEMU 中的 librbd 驱动程序会覆盖 Ceph 全局配置中设置的内容。要在 QEMU/KVM 中禁用 RBD 缓存（这在告诉集群上很重要），必须在 qemu-kvm 的驱动器配置中明确设置 cache=none。

4. 禁用 LibRBD 驱动器缓存

/usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,id=rbd0,if=none,cache=none,file=rbd:libvirt-pool/CentOS8 -object iothread,id=iothread0 -device virtio-blk-pci,iothread=iothread0,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/vda2

read: IOPS=53.5k, BW=836MiB/s (876MB/s)(245GiB/300003msec)

禁用 LibRBD 缓存带来了相当大的性能改进，但幸运的是这还没有结束。在运行 wallclock profiler 时，我们注意到不仅有大量时间花在 rbd 缓存上，还有 libc 内存分配例程。Ceph 的内存模型通常涉及创建许多小的临时对象，这些对象会分割内存并且对内存分配器来说非常困难。TCMalloc（和 JEMalloc）倾向于比 libc malloc 更好地处理 Ceph 的行为。幸运的是，可以通过 LD_PRELOAD 指令注入 TCMalloc。

5. 将内存分配器切换到 TCMalloc

LD_PRELOAD="/usr/lib64/libtcmalloc.so" /usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,id=rbd0,if=none,cache=none,file=rbd:libvirt-pool/CentOS8 -device virtio-blk-pci,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/vda2

read: IOPS=80.0k, BW=1250MiB/s (1311MB/s)(366GiB/300003msec)

结果变得更好了，但它可以更快吗？

6. 使用新版本的 LibRBD

目前本次测试使用的是CentOS Stream8自带的系统版本librbd。它已经很老了，后面的版本有显着的改进。这些主要与由 Adam Emerson 编写并由 Jason Dillaman 在 RBD 中实现的 boost::asio IO 路径返工有关。可以设置 LD_LIBRARY_PATH 来告诉 qemu-kvm 使用编译 Ceph (v16.2.9) 时安装在 usr/local 中的新版本 librbd。

LD_LIBRARY_PATH=/usr/local/lib:/usr/local/lib64
LD_PRELOAD="/usr/lib64/libtcmalloc.so" /usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 -drive format=raw,id=rbd0,if=none,cache=none,aio=native,file=rbd:libvirt-pool/CentOS8 -object iothread,id=iothread0 -device virtio-blk-pci,iothread=iothread0,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=20G --numjobs=1 --runtime=300 --time_based --name=/dev/vda2

read: IOPS=126k, BW=1964MiB/s (2060MB/s)(575GiB/300002msec)

新版本的 librbd 显着提高了性能，现在的结果比直接使用 librbd 的基线 fio 测试要快一些！

更大镜像的测试

到目前为止，只有一个直接位于 RBD 块设备上的小型 (20G) 数据集用于测试。为了使这些测试更真实，更接近我们的基线测试，可以安装一个 XFS 文件系统并预填充 2TB 的数据（遗憾的是受到前面提到的分区大小限制）。

mkfs.xfs /dev/vda2
mount /dev/vda2 /mnt
fio --ioengine=libaio --direct=1 --rw=write --numjobs=1 --bs=4M --iodepth=16 --size=2000G --name=/mnt/foo

write: IOPS=607, BW=2429MiB/s (2547MB/s)(2000GiB/843305msec); 0 zone resets

不错。即使 iodepth=16 相当适中，fio 也能够以大致 NVMe 的速度填充 RBD 卷。16K randread 工作量怎么样？

16K 随机读取

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randread --norandommap --size=2000G --numjobs=1 --runtime=300 --time_based --name=/mnt/foo

read: IOPS=123k, BW=1916MiB/s (2009MB/s)(561GiB/300002msec)

16K 随机写入怎么样？

16K 随机写入

fio --ioengine=libaio --direct=1 --bs=16384 --iodepth=128 --rw=randwrite --norandommap --size=2000G --numjobs=1 --runtime=300 --time_based --name=/mnt/foo

write: IOPS=64.1k, BW=1001MiB/s (1050MB/s)(293GiB/300003msec); 0 zone resets

不如本地 NVMe 驱动器快，但对于单个 VM 来说还不错。值得注意的是，在随机读取测试期间，Ceph 的所有三个异步 msgr 线程都以 100% 的 CPU 运行。在测试运行时使用 ( uwpmp (https://github.com/markhpc/uwpmp/) )查看 qemu-kvm 进程，发现正在进行相当多的工作，但在 librbd 端没有明显的快速优化区域。然而，将 boost::asio 带入堆栈更深可能会提供额外的改进。

进一步的 QEMU 优化？

完成上述测试后，我联系了 QEMU 维护者 Stefan Hajnoczi 以获得他对结果的看法。他提供了几个额外的选择来尝试：

较新的 --blockdev rbd,node-name=rbd0,cache.direct=on,pool=libvirt-pool,image=CentOS8
参数省略了 “raw'” 驱动程序以实现微小的加速...I O请求直接进行使用这种新参数从模拟的 virtio-blk 设备到 rbd 驱动程序。
使用 -M q35 获得现代机器类型。

事实证明，测试这很容易，我们可以使用新参数重新启动 qemu-kvm：

LD_LIBRARY_PATH=/usr/local/lib:/usr/local/lib64
LD_PRELOAD="/usr/lib64/libtcmalloc.so" /usr/libexec/qemu-kvm -m 16384 -smp 16,sockets=1,cores=16,threads=1 --blockdev rbd,node-name=rbd0,cache.direct=on,pool=libvirt-pool,image=CentOS8 -M q35 -object iothread,id=iothread0 -device virtio-blk-pci,iothread=iothread0,drive=rbd0,id=virtioblk0 -net nic -net user,hostfwd=tcp::2222-:22

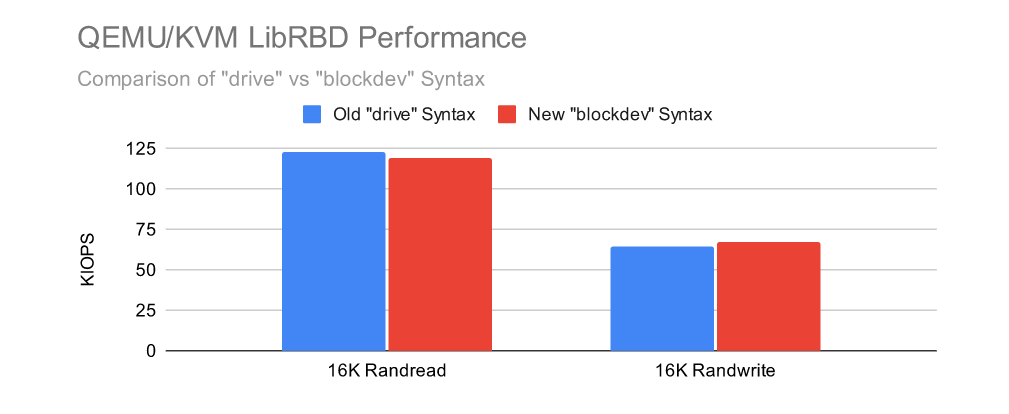

最终，性能非常接近，使用新命令的读取速度可能稍慢，写入速度稍快，但需要进一步测试以了解结果是否具有统计相关性。

Msgr V2 和 AES 加密

到目前为止，这些测试都使用了完全禁用 CephX 的 Msgr V1。这不是运行真实集群的一种非常现实的方式。唯一应该像这样配置集群的情况是，网络以及 Ceph 客户端是完全可靠信任的。Ceph 的默认身份验证模式允许身份验证和防止中间人攻击。Ceph 还可以在“安全”模式下运行，该模式还提供 AES-128-GCM 在线加密。这可以通过将几个 Ceph 配置选项设置为“安全”来启用：

ms_client_mode = secure
ms_cluster_mode = secure
ms_service_mode = secure
ms_mon_client_mode = secure
ms_mon_cluster_mode = secure
ms_mon_service_mode = secure

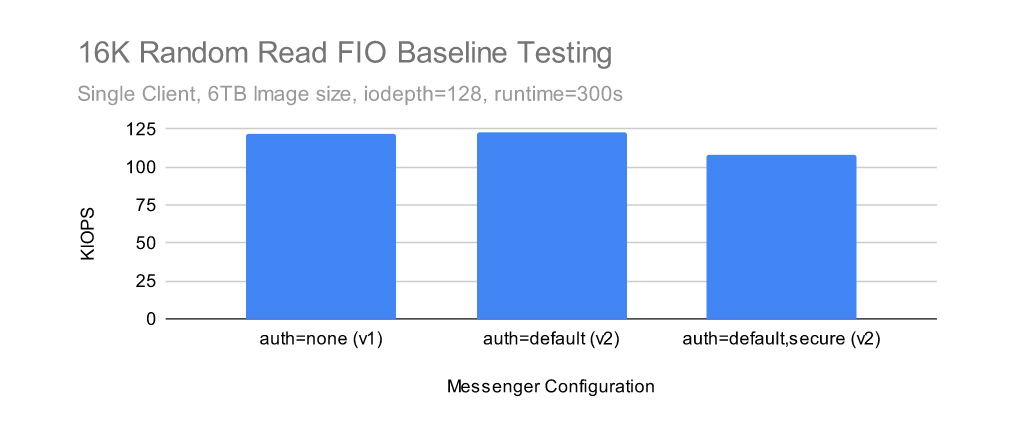

这些设置对基线测试中的客户端性能有多大影响？

这里的下降似乎并不算太糟糕，但是从上面的“更大镜像的测试”部分重复 QEMU/KVM 随机读取测试导致得分约为 87K IOPS，而没有加密时为 123K IOPS。在 qemu-kvm 进程中，异步 msgr 线程仍然固定在 100%，但是这次（反向）wallclock 配置文件看起来有点不同：

+ 14.00% _aesni_ctr32_ghash_6x
|+ 14.00% aesni_gcm_decrypt
| + 14.00% aes_gcm_cipher
| + 14.00% EVP_DecryptUpdate
|   + 14.00% ceph::crypto::onwire::AES128GCM_OnWireRxHandler::authenticated_decrypt_update(ceph::buffer::v15_2_0::list&)
|   + 14.00% ceph::msgr::v2::FrameAssembler::disasm_remaining_secure_rev1(ceph::buffer::v15_2_0::list*, ceph::buffer::v15_2_0::list&) const

作为框架组装工作的一部分，每个异步 msgr 线程至少花费 14% 的时间在 libssl 的 EVP_DecryptUpdate 函数中。值得注意的是，即使在这个 AMD Rome 处理器上，libssl 似乎也能正确使用 AES-NI 指令。仔细查看代码，似乎对于每一帧，Ceph 都会遍历每个段并依次解密各个缓冲区（每个段可能有多个！）。IE 的伪代码看起来像这样：

Disassemble first segment
Disassemble remaining segments
  For each Segment in Segments:
    For each buffer in Segment:
      convert buffer to c string
      call EVP_DecryptUpdate on c string

也许如果可以一次解密更大的数据块，那么这里的 AES-NI 开销就可以减少。但是什么大小真的很重要？Openssl 提供了一个速度测试，可以帮助缩小范围：

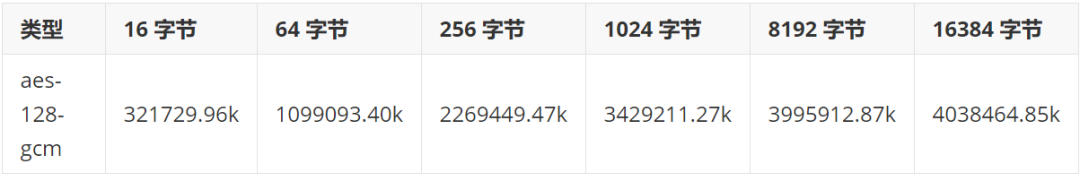

openssl speed -evp aes-128-gcm -decrypt

看来，在这个处理器上，当我们只处理 16K 块并利用一个完整的核心来进行 AES 解密时，我们应该能够达到接近 4GB/s（256K 块/秒）的速度。即使是 1-8K 的块处理速度也很快，但非常小的块对解密性能有重大影响。

这可能有助于解释启用安全模式时的性能损失。如果 3 个 IO 线程中的每一个都在 libssl 函数中花费 14-20% 的时间（并非所有都显示在上面的配置文件片段中），那么根据 openssl 速度测试，预期应该可以实现 120-130K IOPS。如果可以减少 msgr 线程之间的争用，那么额外的 msgr 线程可能能够以增加 CPU 使用率为代价来提高性能。

结论

这篇文章介绍了如何为 VM 存储调整以及优化 QEMU/KVM 和 librbd 的性能。

对于 16K 的 IO，qemu+librbd 经过仔细调优后，可以从单个 VM 实现 64-67K 的随机写入 IOPS 和 123K 的随机读取 IOPS。即使在使用 libssl 的 AES-NI 支持时，在 Ceph 中启用 128 位在线 AES 加密也会对性能产生显着影响（30% 以上）。

在加密和未加密的情况下，性能似乎主要受到饱和 msgr 线程的限制。有一些迹象表明，线程之间的争用可能在限制单客户端性能方面发挥了作用。在启用AES加密的情况下，帧段的分解和解密顺序可能会影响性能。似乎没有证据表明 virtio-blk-pci 达到了极限。

*原文链接：https://ceph.io/en/news/blog/2022/qemu-kvm-tuning/
