近年来，中国电信集团持续推进企业转型升级（3.0战略），着重推进网络智能化、业务生态化、运营智慧化。为顺应3.0战略，中国电信在全国范围内对BSS系统进行了全面升级，通过技术变革、流程优化、数据整合、感知提升，实现了BSS的3.0智慧化转型。
浩鲸科技新一代BSS3.0计费系统采用“平台+应用”的全新IT架构，构建云化的、能力中心化的智慧BSS系统。
2018年，在湖南电信首先完成了试点；2019年，分别于7月、8月2个月内接连完成重庆、甘肃、新疆三省上线。计费上线后性能卓越、运维高效、系统运行稳定，得到了客户的高度认可，三省纷纷发来表扬信。浩鲸科技新一代BSS 3.0经受住了浪涌式交付的考验，展现出了全新IT架构规模化交付的优势。
打造一个“天下无忧”的计费系统非一日之功，需要有多方面的长期积累，浩鲸科技从产品架构、研发流程、运维能力三个方面来综合保障计费的“天下无忧”。
1.首先是产品架构的保障，通过分布式、容器化、MDB化、消息化的云化架构改造，保证了系统在平台架构上的先进性。
2.其次是研发流程的保障，通过基于DevOps的CI/CD流程，实现计费版本的自动代码检查、自动编译、自动化测试、容器镜像打包等，提高计费系统的质量效能。
3.最后是运维能力保障，通过流框接入容器管理框架，实现应用故障的快速接管和横向扩展，通过加强MDB和信控等关键环节的运维能力和故障解决预案，做到系统故障的多层级防护和隔离，确保了系统的高可靠性。
采用“平台+应用”的设计理念，构建高性能、高可用、可扩展、可编排、易运维的新一代融合计费云化架构；自研分布式MDB，完全替代TT，实现余额等计费核心数据的高效可靠访问；基于分布式消息中间件，构建先进的流式计算框架，率先实现离线计费全流程消息化，带来卓越的性能表现和消息化的可靠性；全面落地电信集团PaaS组件，实现去IOE的云化架构，通过引入二级缓存技术和微服务架构调整，场景三性能提升5倍，集团日常考核排名提升显著。

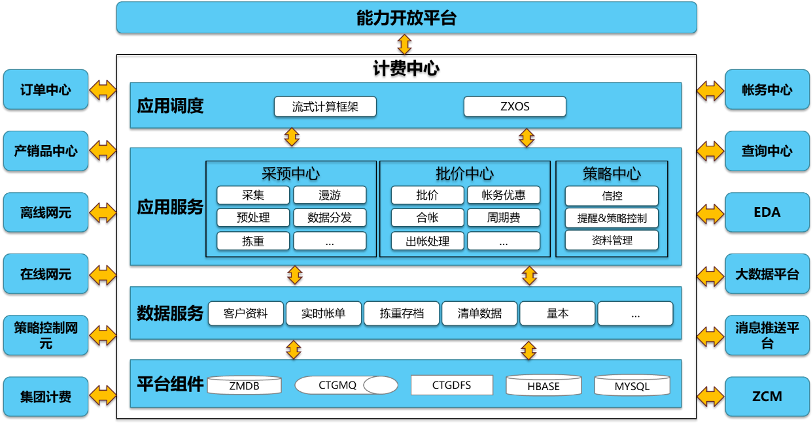

计费总体架构图如下：
随着业务复杂化和人员的增加，开发和运维演化成两个独立的部门，分工各有不同。DevOps系列工具的使用，使开发和运维之间无缝衔接，通过自动化流程使得软件构建、测试、发布更加快捷、频繁和可靠。

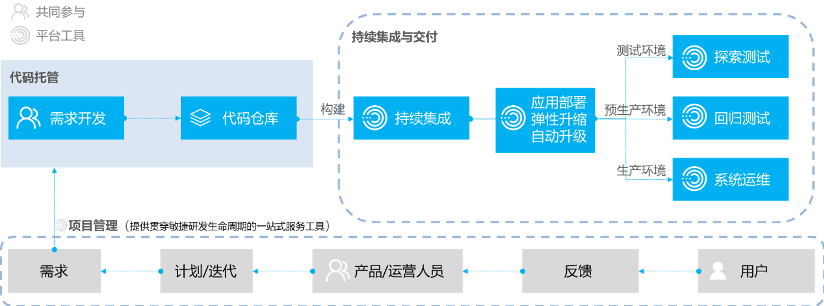

DevOps研发交付流程如下图：
通过上面的持续交付、快速迭代的DevOps开发交付流程，实现研发运维一体化的研发管理流程。
在产品运维能力方面，浩鲸计费全系统都实现了容器化部署，包括后台c++应用。通过引入docker容器化部署，简化应用部署升级和管理复杂度，提高运维效率，升级部署由原来人工三四个小时缩短到十分钟内，高效可靠准确。

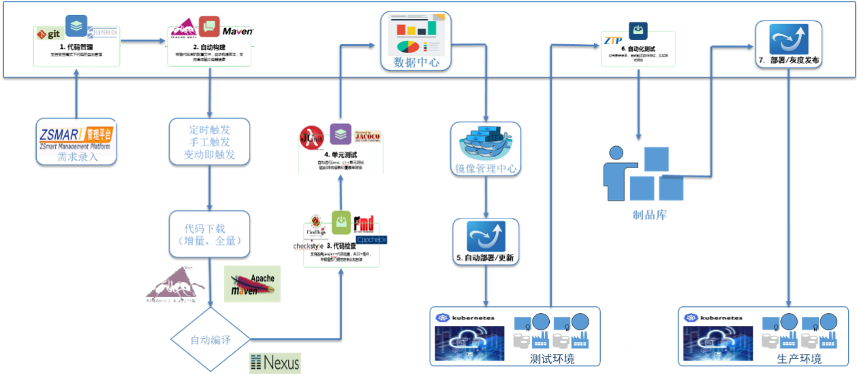

基于docker容器化部署的计费版本，版本管理通过ZCM进行构建，搭建CI流程，生成镜像文件，以及应用配置文件在发布到现场，实现便捷高效自动化的CI/CD流水线，流程如下图：
1、代码管理：支持受控模式下代码的自动管理。
2、代码检查：支持各类JAVA/C++代码检查，可根据部门规范进行定制化封装插件。
3、自动构建：根据代码库的配置文件，自动构建版本，支持直接输出容器镜像。
4、单元测试：自动进行JAVA/C++单元测试，输出测试结果和覆盖率报告。
5、自动部署/更新：通过镜像管理中心自动下载镜像文件，自动部署和更新镜像文件版本至测试环境。
6、自动化测试：应用更新完毕，自动触发回归测试，生成测试报告。
7、部署/灰度发布：自动化测试完成后，可通过批量升级、灰度发布升级和在线发布升级计费版本至生产环境。
版本发布到现场后，现场需要基于自动化测试平台进行完整流程测试，需要基于对帐工具进行大版本上线前的自动对帐处理，以下对这两方面工具进行简要介绍。

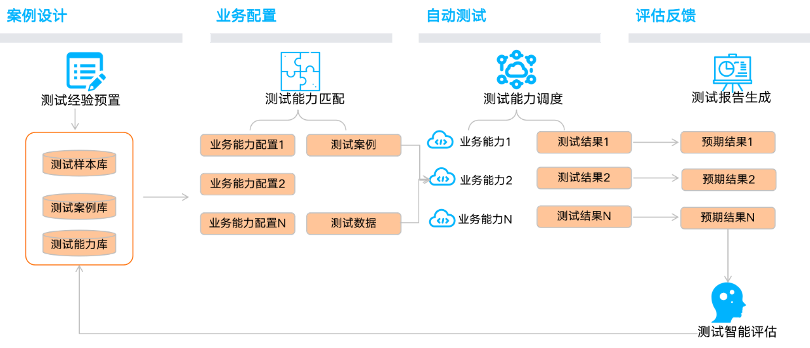

从案例设计、业务配置、自动测试、评估反馈维度，提供多种系统能力，相互协调共同完成计费业务测试，而实现替代人工测试，提升业务上线的测试准确性。整体流程如下所示：
1、案例设计：提供测试案例库、测试样本库、测试能力库的配置功能。同时，基于大数据学习测试模型，根据测试结果反馈数据，自动优化、丰富案例库；
2、业务配置：根据新业务上线或版本升级提供的业务配置变动列表，自动匹配测试场景，创建测试案例实例，生成测试数据、测试执行计划；
3、自动测试：自动化测试调度引擎根据测试数据、测试执行计划调用各业务能力中心的能力，并采集测试结果，完成系统自动化测试；
4、评估反馈：自动化测试平始将测试结果数据与预期的结果进行比对、分析，并形成业务上线报告或版本升级报告。业务运营人员根据测试结果报告，对系统的数据进行抽样检测，对确认测试结果进行确认、反馈。
我们都知道计费新系统上线，一般都是需要进行对帐的，对帐的准确性要求比较高，需要达到99.99%的四个九精准度。而计费的清单量每个月可是百亿级，基于百亿级的清单要对出99.99%的准确度，难度可想而知。

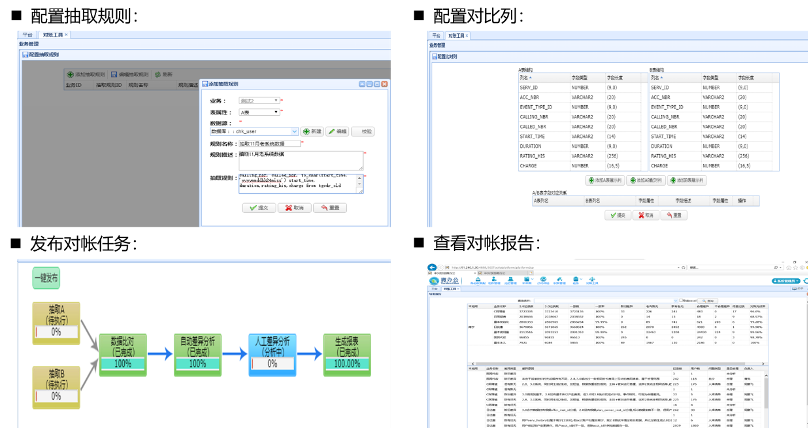

为了提升对帐准确性和对帐效率，我们引入了自动对帐工具，对帐工具使用主要包括配置抽取规则、配置对比列、发布对帐任务、查看对帐报告等步骤，详细如下图：
1）配置抽取规则：通过配置新老两个系统的源数据抽取语句，获取新老系统输出的清帐单等结果数据
2）配置对比列：主要用于配置哪些属性列用于查找，哪些属性列用于比较，哪些属性列需要进行界面展示。
3）发布对帐任务：通过一键发布对帐任务，进行对帐比对处理，通过任务运行状态查询界面，可知道对帐任务处理进度。
4）查看对帐报告：可以按本地网、业务类型、差异类型等维度自动生成对帐报告，可以导出对帐报告至excel中。
新一代BSS 3.0计费系统以虚拟化和容器化为基础，提供智慧运维平台，支撑应用的自动化发布和部署。通过完善的监控和性能分析，实现IAAS、PAAS、SAAS层全流程可视化监控和智慧化运维，有效护航BSS 3.0各中心的高效稳定运行。

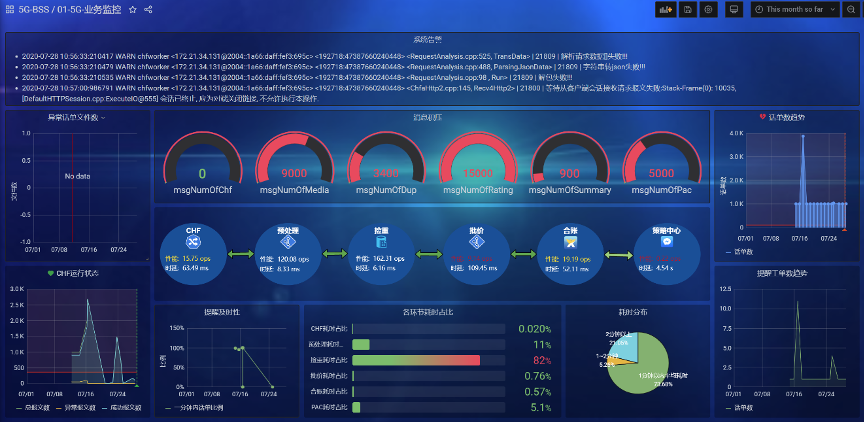

BSS 3.0业务中心运行监控大屏
如上所示，BSS 3.0业务中心运行监控大屏主要包括流程监控、业务量监控、提醒及时性监控、消息监控、告警监控，可以对系统的性能、负载、积压情况等关键指标快速核查，判断系统运行状态，提升系统故障定位能力和运维效率。

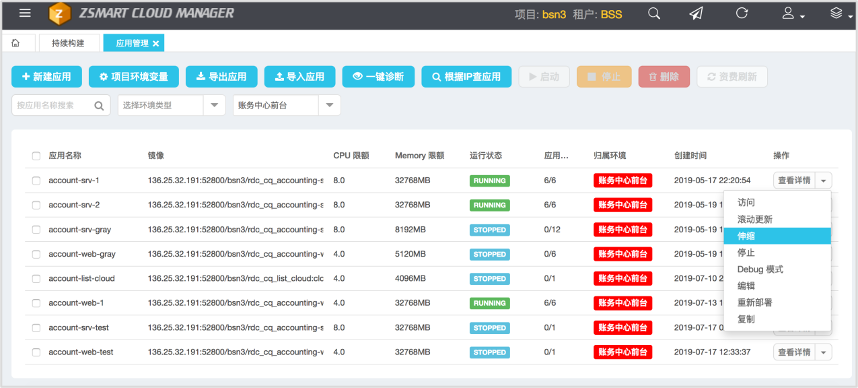

BSS 3.0 Cloud Manager智慧运维平台（ZCM）
如上所示，浩鲸科技通过ZCM工具实现了自动化应用管控，支持批量升级、灰度发布升级和在线发布升级，升级部署由原来人工三四个小时缩短到十分钟内，高效可靠准确。支持统一管理业务日志与服务日志采集分析，实时可视化调用链分析和查询，提升系统故障定位能力和运维效率。基于DevOps的理念，BSS3.0提供自动化和可视化业务中心应用容器构建，确保随时有一个可正常运行的版本供生产使用，改变人工构建的落后模式，展示构建各个环节的耗时与异常情况，支持代码自动检查分析和自动化测试能力，将系统故障在构建时即可进行拦截，有效减少生产故障。
基于智慧运维平台（ZCM)，计费的应用可根据负载进行横向扩展，弹性伸缩，将可能的系统性能故障扼杀在蕴量之中，保护系统免受业务高峰的冲击。智慧运维平台支持按照时间策略、资源负载情况和业务压力情况进行自动弹性伸缩，确保业务平稳健康运行。
ZCM应用弹性伸缩
浩鲸科技的产品研发流程，引入业界先进的DevOps理念，采用Scrum方法实现敏捷开发、快速交付、快速响应需求。对于快速的版本迭代、发布，有完整的流程保障，但是难免还是会发生应用故障泄露。对于可恢复的故障，智慧运营平台可实现应用故障自动接管、自动恢复。

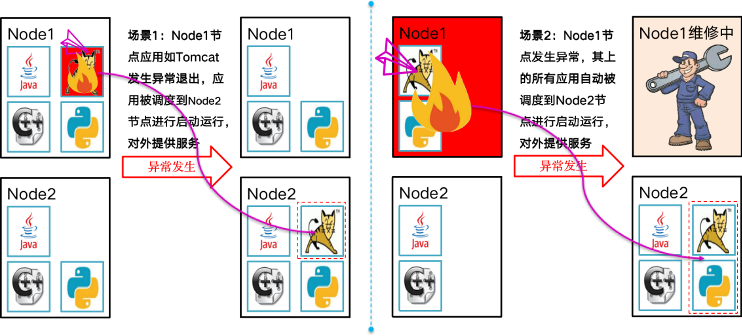

应用故障自动接管
智慧运维平台通过应用健康检测，分别提供应用级与节点级故障的自动接管。当检测到节点内应用实例故障时，智慧运营平台选择资源节点自动部署、自动重启发生故障的应用。同时智慧运营平台也支持节点发生异常时，自动选择资源节点自动部署、自动重启节点，维持系统内节点数，保证业务不中断。
基于浩鲸科技智慧运维平台（ZCM），通过应用灰度发布、故障自动接管，并结合可视化的运维监控中心及时发现应用异常，从基础设施上确保系统层面业务的可用、可靠、稳定。同时从计费业务层面，再次设置多道防线，保存计费业务支撑“万无一失”。
分布式MDB，提供多种数据保障手段，保证系统数据安全，稳固系统底座。
自研的分布式MDB，具有数据横向扩展、冗余容灭、故障快恢复等业务分布式组件基本功能；同时，分布式MDB还根据计费应用特性要求，配套提供数据在线加载、在线主备切换、应用实例主备切换功能，以满足多种异常场景下的容错需求。

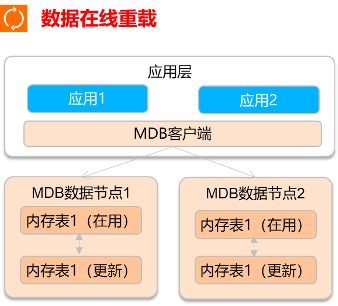

MDB数据在线重载
数据在线重载是按内存表为维度，对MDB数据节点内的数据进行应用无感智的在线更新的功能。MDB数据在线重载结束后，自动完成内存表的切换，应用无需启停。当在系统数据异常，人工紧急修复后，通过数据在线重载，可保持在业务提供不间断的情况下，对系统数据进行更新，是系统在线故障修复的一把利器。

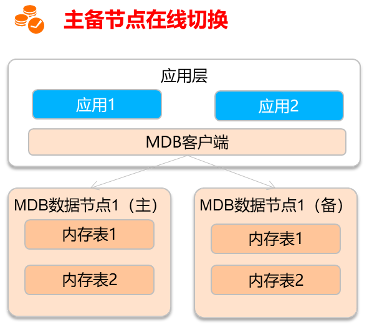

主备节点在线切换
在线主备切换是分布工MDB数据节点冗余备份，当数据节点发生故障时，可自动完成主备数据节点切换，且应用无感知，无需要启停应用。在线主备切换是数据节点异常情况下，在MDB内实现故障自动接管，能确保应用不断线，业务服务不中断，体现系统的韧性。

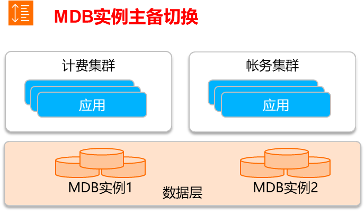

MDB实例主备切换
MDB实例主备切换是把相同的数据部署两套MDB实例，并互为热备。其中一个MDB实例发生集群故障时，可自动实现MDB实例自动切换，且应用无感知，保证业务服务不中断。
通过AI预测发现潜在的故障，并提供各项应急机制，保证系统“万无一失”。
系统割接上线或版本升级失败或套餐配置错误，导致应用与数据大面积异常，无法在短期内恢复的情况下，如何保障电信用户业务的可用性呢?在发生大面积故障的情况下，保障所有业务都还可用难于实现，但是保证不影响用户使用电信通讯服务，是计费业务保障的底线。因此，我们在计费系统的“出口”应用模块信控上，设置多道防线，确保守住最后底线，避免故障最终泄露、产生用户投诉事件。
信控的停复机核心操作，涉及用户是否可正常使用电信服务，需要严防系统故障泄露到用户，引发用户投诉。信控提供规则自校验功能，用于对于信控策略判断的结果，进行业务操作有效性的稽核，防止人工规则配置错误或应用故障导致数据错误时，产生错误的停复机操作。如信控停机规则中，通常都会配置基本校验规则:用户欠费大于零，防止对用户未欠费的情况下，进行停机处理。
首先，对信控上游的应用自身故障的检测、拦截，在影响事件发生前防患未然。应用发生故障的通常症兆都是应用处理数据发生异常的波动。基于AI智能机器学习算法，对应用数据的日常波动范围进行评估预测，并提供给应用使用。对于超出异常波动的业务处理数据，需要人工审核后，方可进入下一环节，从而控制应用故障影响范围。如余额存入或销帐时，可根据智能预测、计算帐户充值金额的范围。在余额存入或销帐时，对于超出范围的处理数据，进行人工审核，以免因数据异常，影响后续信控处理的准确性。

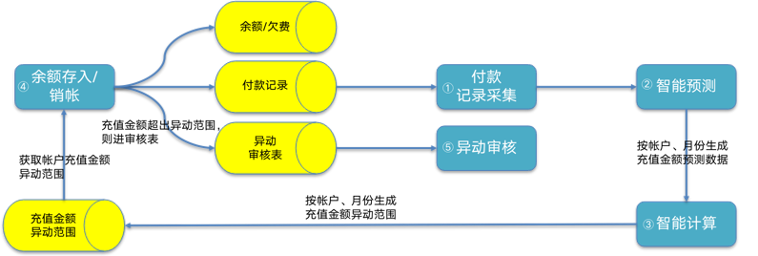

充值异动智能监控

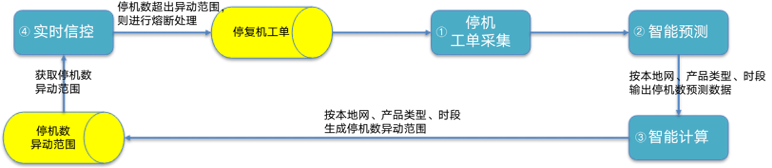

其次，对信控工单进行熔断监控。对实时信控生成的停复机工单量进行实时的波动范围AI智能预测、计算。同时实时信控，参考计算后的停复机工单异常波动范围，如果在指定时间内、指定业务类型的停机的用户数超出预测的波动范围时，实时信控进入熔断状态，暂停相应类型停复机工单的生成，并触发系统紧急告警。由运维人员介入进行系统分析、定位异常波动的原因后，可恢复实时信控的执行。通过数据量异常熔断机制，可检测非正常的波动，将可能的故障阻断在有限的影响范围内。
信控异常智能熔断
信控应用提供绿通道机制，可以在计费系统其它应用故障的情况下，通过简化信控处理逻辑，提供自动复机处理，快速减少故障影响范围。比如出现资费配置异常导致的大批量错误，导致需要做大批量回退重处理，此时把正常信控关闭，开启信控绿色通道，对充值用户进行自动复机。避免计费因应用故障导致充值缴费用户无法及时复机，而产生投诉。

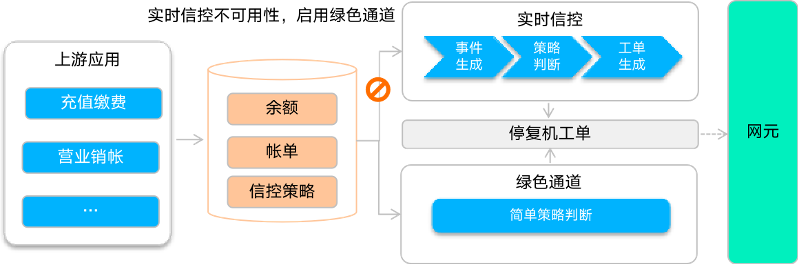

信控绿色通道流程
如果在极端异常故障的情况下，比如计费核心数据库都无法在短期内恢复正常，还能保证用户正常复机吗？信控提供轻量、可独立部署的服务能力，通过导入用户号码，直接送网络侧对用户进行复机，做为特殊情况下的应急支撑工具使用，为系统预留最后的逃生舱。

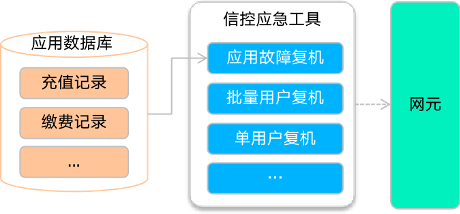

信控应急工具处理流程
信控应急工具不依赖于现有BSS产品的基础组件与数据库，可独立部署，独立使用。同时提供不同的应急功能，满足各种复杂故障场景下的应用预案的操作需求。信控应急工具包含应急功能，可根据操作数据的来源，分为在线故障应急与离线故障应急。
1.在线故障应急：在关键业务发生应用故障时，应用数据库还可使用的情况下，对需要复机的用户提供用户复机功能。这个级别的复机，会正常修改用户停复机状态等资料，用户数据后续不用修复。
2. 离线故障应急：业务应用发生故障时，如果数据库也不可用，可以找个临时的主机和数据库，把离线故障应急应用部署起来，把需要复机的用户直接送网络进行复机。这个级别的复机，后续需要根据复机日志记录，修复用户停复机状态等资料。
通过MDB和信控这两类关键应用的多道防护和隔离，我们确保了计费的稳定运行，投诉量持续保持在低水平。经统计，我司承建某省计费的MDB已稳定运行228天无重启，充值全年无投诉，充值后1分钟内复机率达到99.998%。
浩鲸科技的计费系统发展了这么多年了，经过省集中、1.0到3.0的迭代，虽然技术架构上有了几轮的飞跃，但作为计费人的使命仍然是要做到“极速、极准、极稳”，计费人的底线仍然是“精细准确、万无一失”。
有了这些产品架构、研发流程、运维能力的保障，浩鲸计费就有了基础去迎接未来的挑战。面对5G时代，高连接、低时延、高带宽、计费系统将要以什么样的面目去迎接5G 2B业务生态的挑战，这些都是我们后续需要思考的课题。
