postgresql堆表文件的内部结构

在表对应的datafile中，被分离为固定大小的page(or block),默认为8KB，这些page在datafile中从0开始计数，如果一个page被填充满，那么就会生成新的page以添加到文件，所以我们看到的datafile会随着表的增大，也在不断增大。

postgre=# create table heap_t(id int， name varchar(20));
ERROR:  syntax error at or near "name"
LINE 1: create table heap_t(id int， name varchar(20));
                                     ^
postgre=# create table heap_t(id int,name varchar(20));
CREATE TABLE
postgre=# select pg_relation_size(heap_t);
ERROR:  column "heap_t" does not exist
LINE 1: select pg_relation_size(heap_t);
                                ^
postgre=# select pg_relation_size('heap_t')
postgre-# ;
 pg_relation_size
------------------
                0
(1 row)

postgre=# insert into heap_t values(1);
INSERT 0 1
postgre=#
postgre=# select pg_relation_size('heap_t')
;
 pg_relation_size
------------------
             8192
(1 row)

postgre=#

一个堆表数据文件的内部结构设计如下图：

一个表的page包括三种类型的数据

1.heap tuple: 存放数据本身，从一个page的末端有序的堆积。

2.line pointer: 一个四字节的行指针，指向每一个heap tuple,也叫item pointer,line pointer是一个简单的数组，索引page的数据文件是从1开始计数，也叫offset number,新的tuple增加到page时，line piniter就在推送到数组中，指向新的tuple.

3.header data: header data是page生成的时候随之产生的，由pageHeaderData定义结构，24个字节长，包含了page的一般信息，主要结构描述如下：

pd_lsn: 存储XLOG最后的改变的这个page的LSN号，是一个8字节的无符号整数，和WAL相关，后续章节会有描述

pd_checksum：存储page的校验和

pd_lower，pd_upper: pd_lower指向line pointer的尾部，pd_upper指向最新heap tuple的开头

pd_special: 此变量用于索引，在表的page中，它指向page的末尾(在索引的page中，它指向特殊空间的开头)

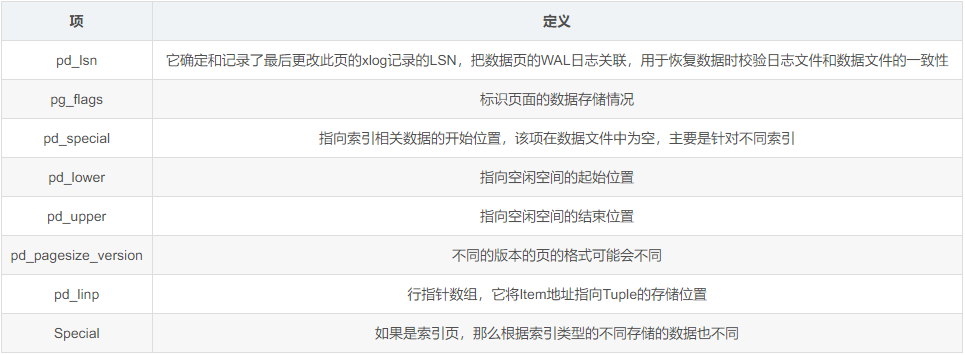

Page Header定义参考：
