MySQL高可用MHA原理及测试

陶老师运维笔记 2020-03-22
1280

MySQL高可用MHA原理及测试

1. MHA 简介

  • MHA 介绍：https://github.com/yoshinorim/mha4mysql-manager/wiki/Architecture

  • github下载地址：https://github.com/yoshinorim/mha4mysql-manager/wiki/Downloads

MHA 简介:

MHA（Master High Availability）目前在MySQL高可用方面是一个相对成熟的解决方案，它由日本的youshimaton开发，是一套优秀的作为MySQL高可用性环境下故障切换和主从提升的高可用软件。在MySQL故障切换过程中，MHA能做到在0~30秒之内自动完成数据库的故障切换操作，并且在进行故障切换的过程中，MHA能在最大程度上保证数据的一致性，以达到真正意义上的高可用。

MHA优点：

  1. master failover和slave promotion非常快速。2. 自动探测，多重检测，切换过程中支持调用其他脚本的接口。

  2. master crash不会导致数据不一致，自动补齐数据，维护数据一致性。

  3. 不需要修改复制的任何设置，简单易部署，对现有架构无影响。

  4. 不需要增加很多额外的机器来部署MHA，支持多实例集中管理。

  5. 没有任何性能影响。

  6. 跨存储引擎，支持任何引擎

MHA不支持的场景:

  • 多层次复制 (M1->M2->Slave)

  • MySQL5.0.45或更低版本

  • 复制规则(replication filteing rules(binlog-do-db,replicate-ignore-db,etc) 必须一致

  • Load Data [Local] Infile with SBR 不支持。

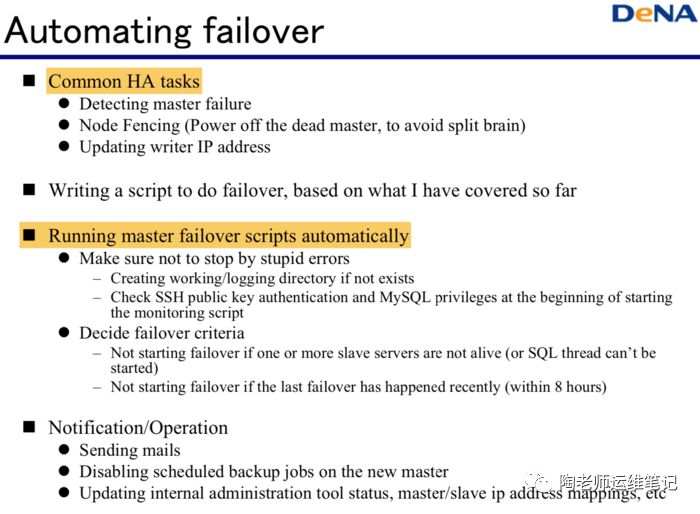

2. MHA工作原理

  • https://github.com/yoshinorim/mha4mysql-manager/wiki/Architecture

  • https://www.slideshare.net/matsunobu/automated-master-failover

MHA工作原理总结为以下几条：（1）从宕机崩溃的master保存二进制日志事件（binlog events）; （2）识别含有最新更新的slave; （3）应用差异的中继日志(relay log) 到其他slave; （4）应用从master保存的二进制日志事件(binlog events); （5）提升一个slave为新master; （6）使用其他的slave连接新的master进行复制。

在MHA自动故障切换过程中，MHA试图从宕机的主服务器上保存二进制日志，最大程度的保证数据的不丢失，但这并不总是可行的。例如，如果主服务器硬件故障或无法通过ssh访问，MHA没法保存二进制日志，只进行故障转移而丢失了最新的数据。使用MySQL 5.5的半同步复制，可以大大降低数据丢失的风险。MHA可以与半同步复制结合起来。如果只有一个slave已经收到了最新的二进制日志，MHA可以将最新的二进制日志应用于其他所有的slave服务器上，因此可以保证所有节点的数据一致性。

2.1 主库故障处理场景

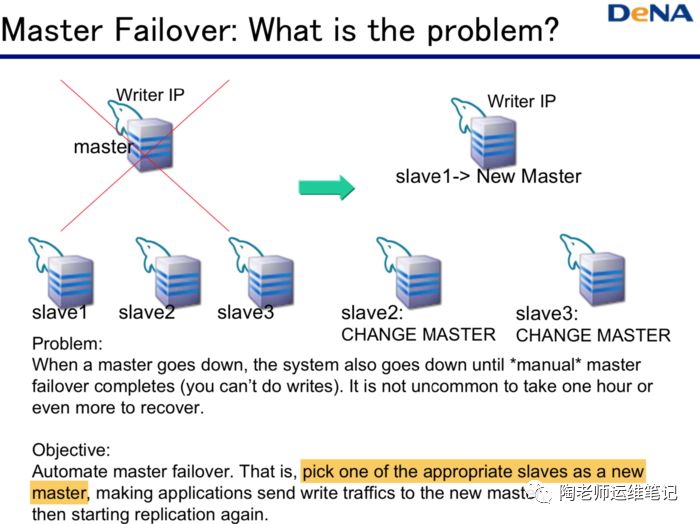

主库故障:

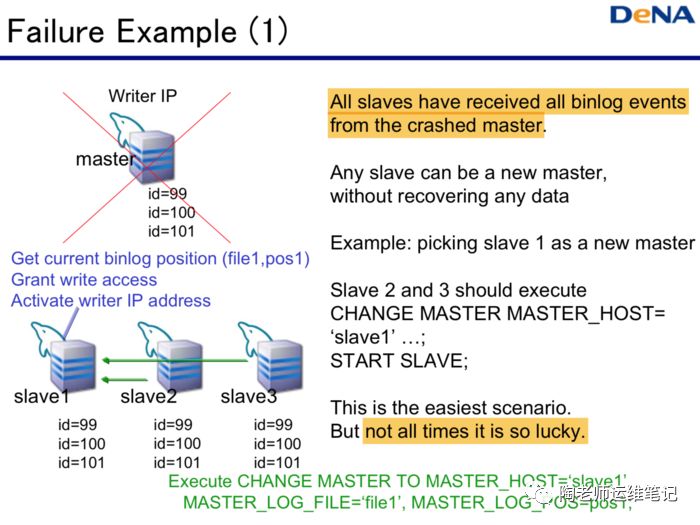

  • 场景1: 全部从库都有全部binlog event

这是一种最理想的情况，但是事情常不可能这样幸运。

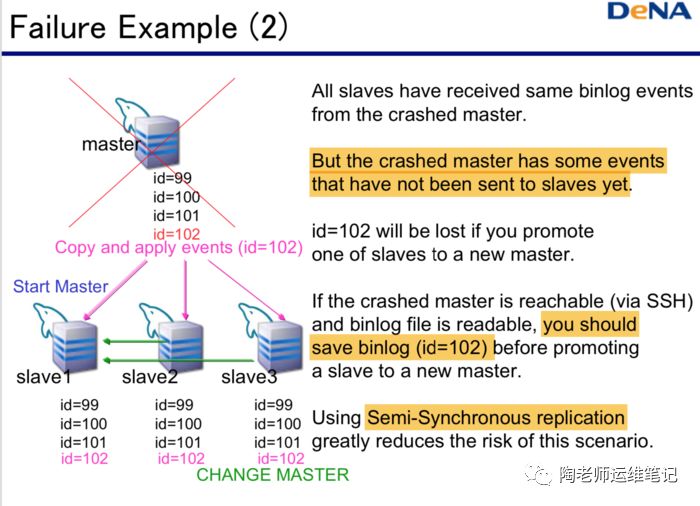

  • 场景2:Master有事务没有同步到从库使用了半同步复制可以避免这个风险。

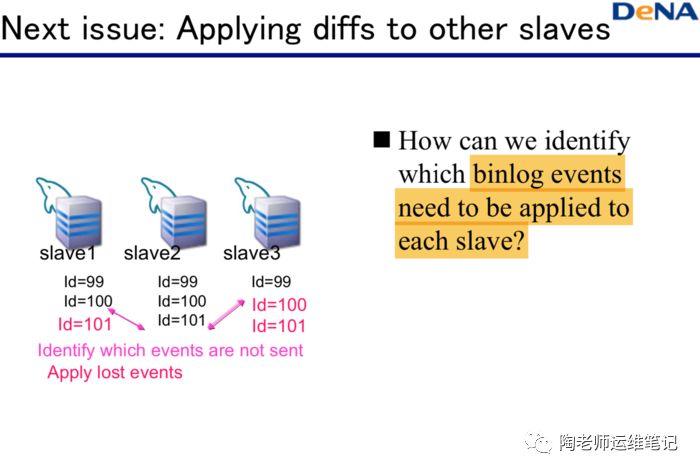

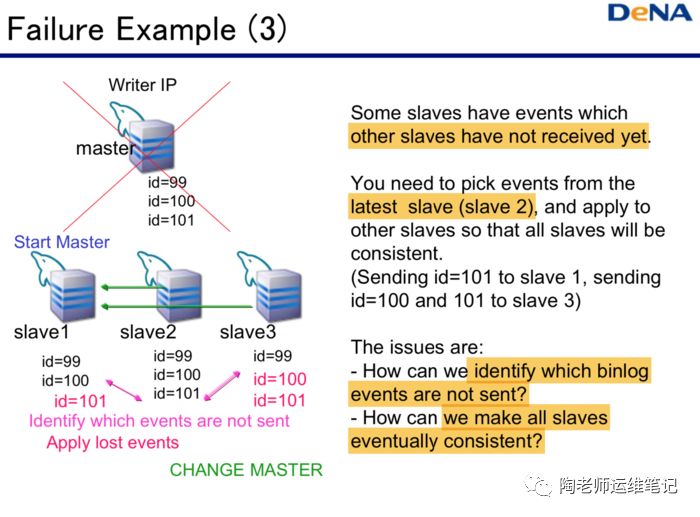

  • 场景3:部分从库缺失binlog event

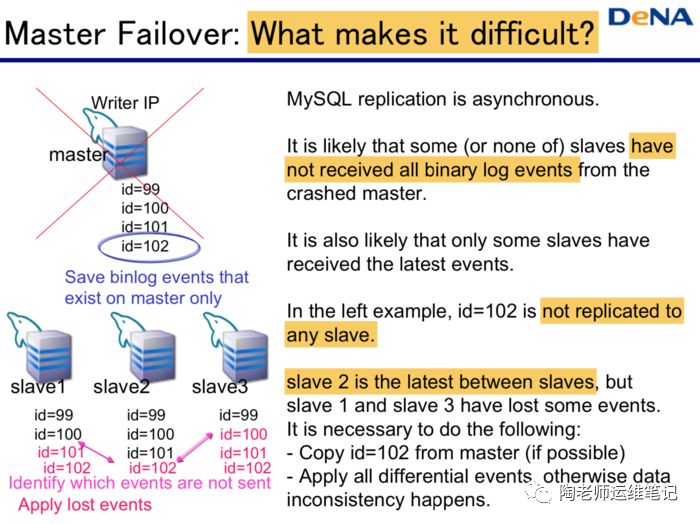

2.2 问题及困难

主库Failover的困难点,最近的从库还是缺失了主库binlog event。

2.3 问题解决

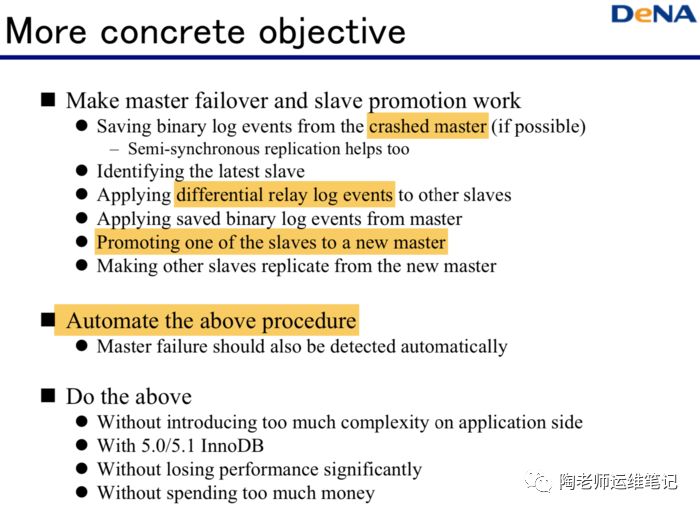

目标实现:

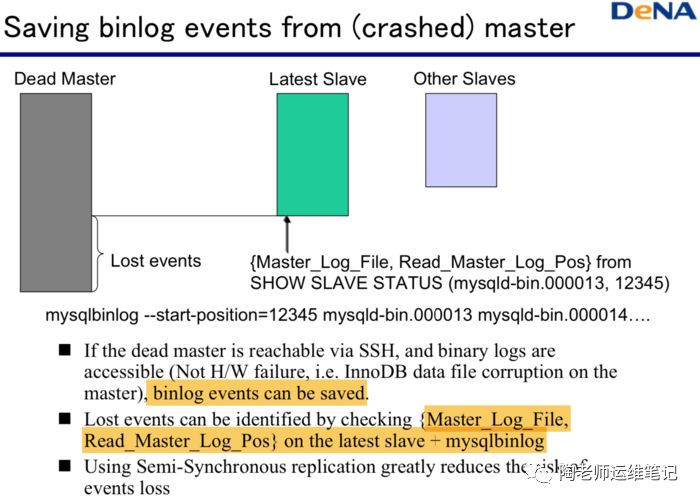

保存binlog event

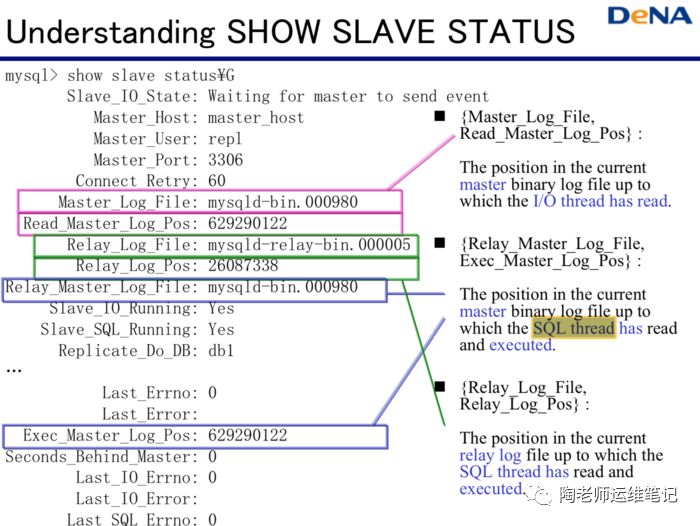

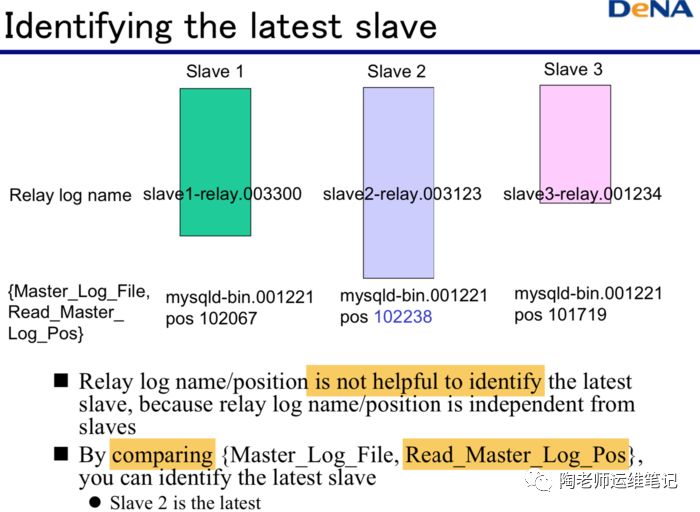

找出最近master 的slave:

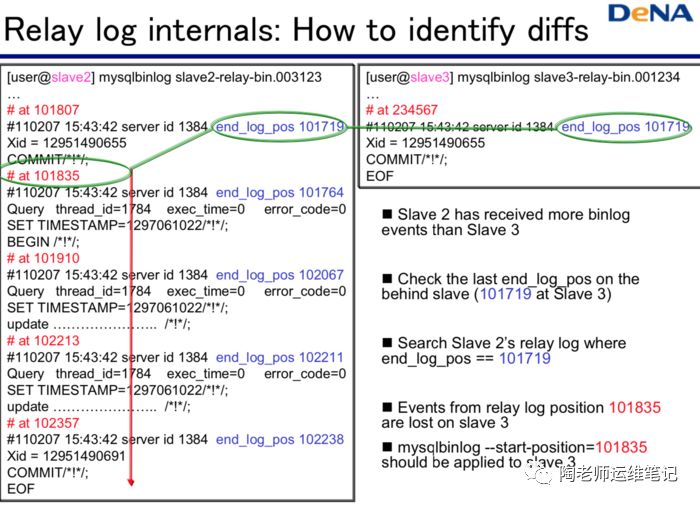

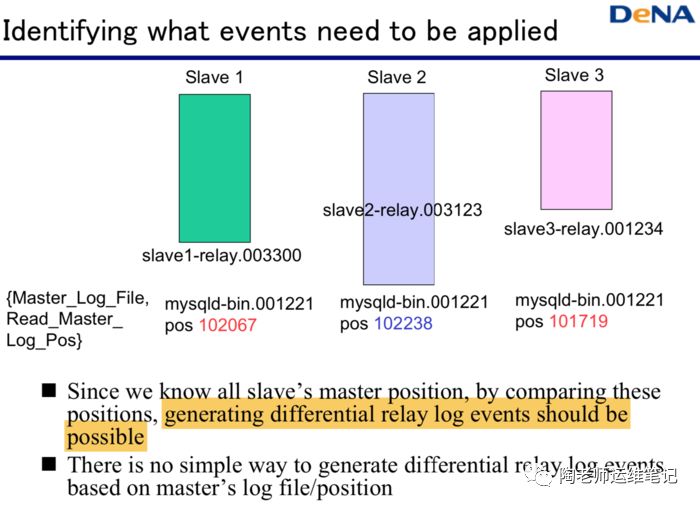

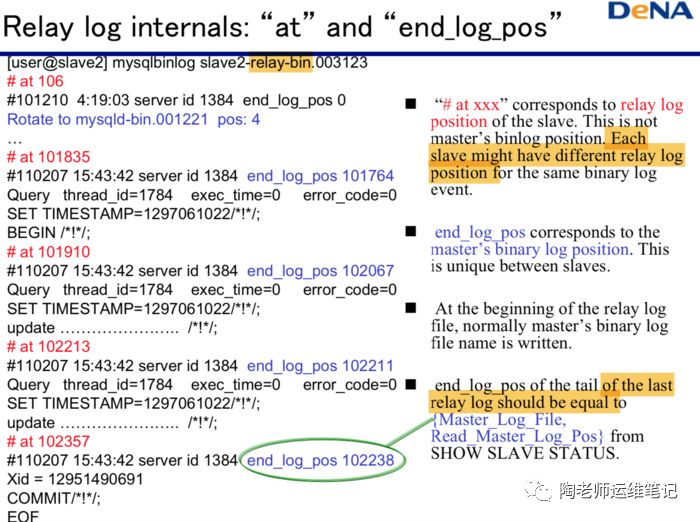

识别出各从库丢失的event

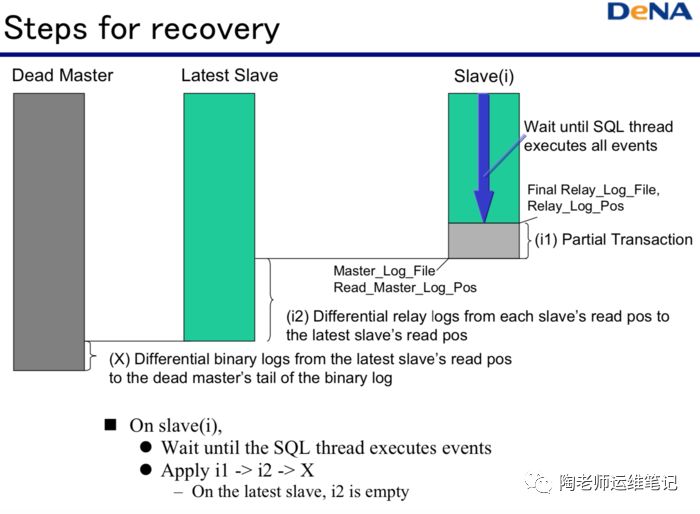

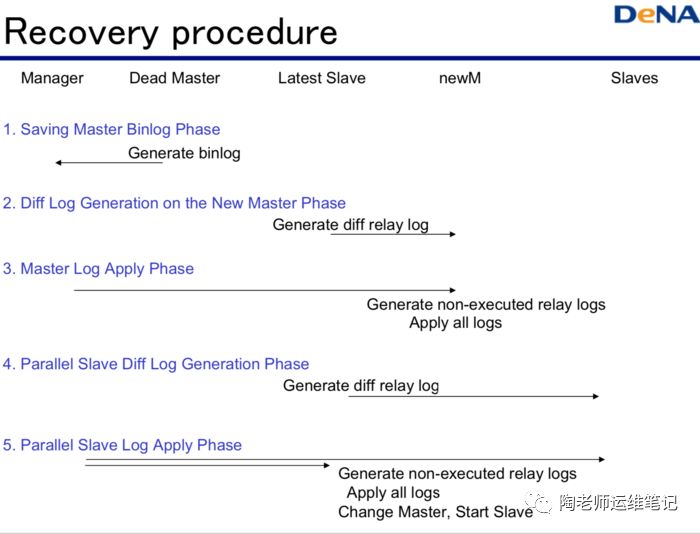

实施恢复

3. MHA组件架构

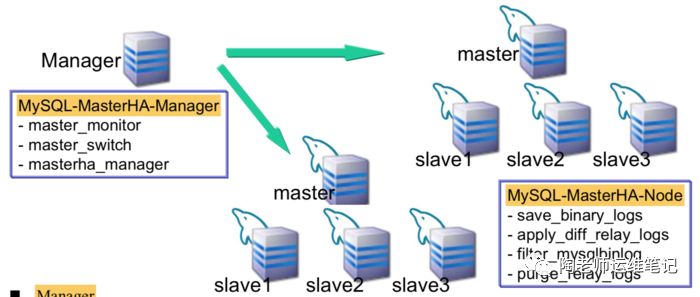

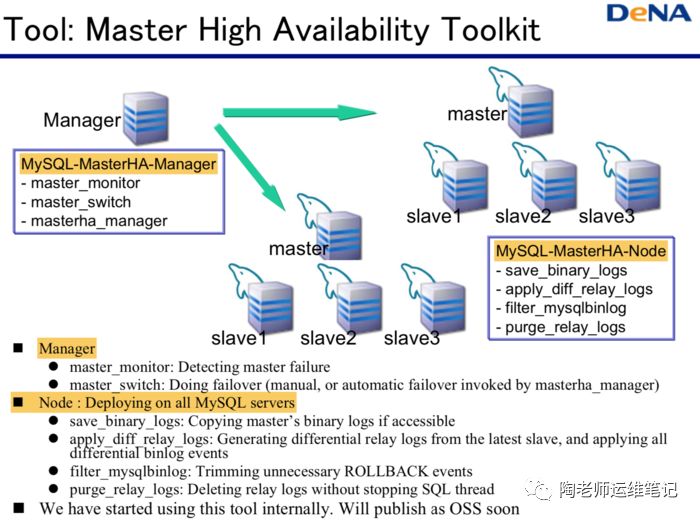

3.1 MHA组件架构

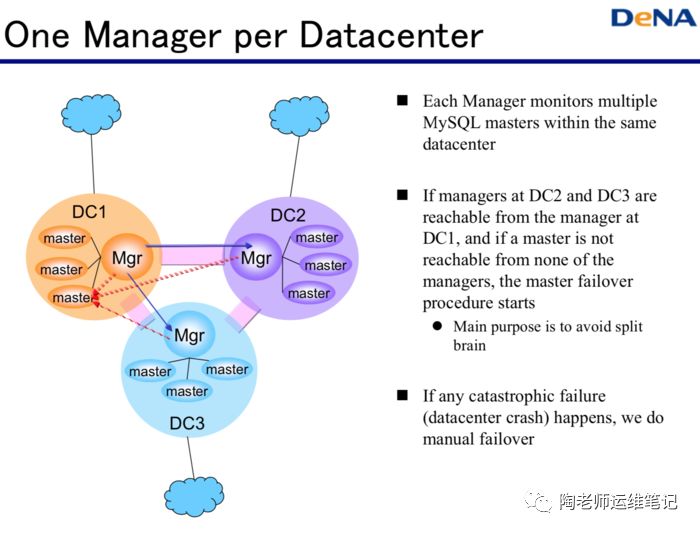

  • MHA manager:管理节点，通常单独部署在一台独立的服务器上，用来管理多个master/slave集群，也可部署在一台slave节点上，每个master/slave集群称为一个application。MHA Manager会定时探测集群中的master节点，当发现master节点出现故障时，它可以自动将具有最新数据的slave节点提升为新的master节点，然后将所有其它 的slave节点重新指向新的master节点。



  • MHA node:数据节点，运行在每台MariaDB服务器上（manager/master/slave），它通过监控具备解析和清理logs功能的脚本来加快故障转移。


3.2 软件包功能介绍

Manager工具:

  1. Manager工具包：
  2. masterha_manger             启动MHA
  3. masterha_check_ssh      检查MHA的SSH配置状况
  4. masterha_check_repl         检查MySQL复制状况
  5. masterha_master_monitor     检测master是否宕机
  6. masterha_check_status       检测当前MHA运行状态
  7. masterha_master_switch  控制故障转移（自动或者手动）
  8. masterha_conf_host      添加或删除配置的server信息

Node工具：

  1. Node工具（所有集群节点）：
  2. 这些工具通常由MHA Manager的脚本触发，无需人为操作
  3. save_binary_logs            保存和复制master的二进制日志
  4. apply_diff_relay_logs       识别差异的中继日志事件并将其差异的事件应用于其他的
  5. purge_relay_logs            清除中继日志（不会阻塞SQL线程）

3.3 MHA处理过程

  1. ====== monitor node 监控节点======
  2. (1) 监控所有节点,重点是master
  3. (2) 监控到master宕机(实例(ssh能),主机(ssh不能连))
  4. (3) 监控主从状态
  5. ====== failover 故障转移 ======
  6. (3) 对比各节点的GTID号码。
  7. (3) 数据补偿1:如果ssh能连,从节点立即保存自己缺失部分的二进制日志
  8. (4) 选主:对比各节点的GTID号码即可,选一个最接近于主库数据的从节点，恢复缺失的日志，并将从库切换为主库 stop slave  reset slave all
  9. (5) 数据补偿2:如果ssh不能连,计算两个从库的relaylog的差异,恢复到数据少的从库中.
  10. (6) 2号从库change master to 到 新主,开启新的主从关系
  11. ====== 应用透明=====
  12. (7) 使用vip机制实现应用透明
  13. ====== 补充功能 ======
  14. (8) 自动修复主库(加入集群)待开发...
  15. (9) 二次数据补偿的问题 (binlog server)
  16. (10) 提醒功能(send_report)
  17. (11) 权重的问题

4. MHA环境搭建

  • https://github.com/yoshinorim/mha4mysql-manager/wiki/Downloads

  • https://github.com/yoshinorim/mha4mysql-manager/wiki/Installation

4.1 环境规划

使用三台机器来做一个简易的MHA环境，MHA软件版本为mha-0.56。

IPPortDB角色MHA角色软件版本
192.124.64.2123307DB1 mastermha-nodecentos6,mha-0.56
192.124.64.2133307DB2 slavemha-nodecentos6,mha-0.56
192.124.64.2143307DB3 slavemha-node node-managercentos6,mha-0.56

安装建议：

1.manager可以单独装在任意一台机器上；2.一个manager可以管理多套mysql集群；3.建议不要将manager装在主库上（防止主库断电，断网）；4.所有数据库必须安装node包；5.manager的依赖有node

4.2 各节点SSH互信

  1. #各节点执行如下操作
  2. ssh-keygen -t rsa -P '' -f /root/.ssh/id_rsa
  3. #
  4. ssh-copy-id -i /root/.ssh/id_rsa.pub  root@192.124.64.213
  5. ssh-copy-id -i /root/.ssh/id_rsa.pub  root@192.124.64.212
  6. ssh-copy-id -i /root/.ssh/id_rsa.pub  root@192.124.64.214

4.3 MySQL主从安装

1.安装MySQL

  1. #使用自已写的脚本安装MySQL
  2. mysql_install -P 3307 -r m -b 2G -v  5.6.27

2.搭建主从关系

  1. DB1做为主,DB2,DB3为从库
  2. #授权
  3. grant replication client,replication slave on *.* to 'repl'@'10.%' IDENTIFIED BY 'repl123';
  4. grant all privileges on *.* to mha@'10.%' identified by 'mha123';

  6. #DB2,DB3建立主从关系
  7. CHANGE MASTER TO
  8. MASTER_HOST='192.124.64.212',
  9. MASTER_PORT=3307,
  10. MASTER_USER='repl',
  11. MASTER_PASSWORD='repl123',
  12. MASTER_AUTO_POSITION = 1;
  13. #
  14. start slave ;
  15. show slave status\G

说明：

  • 从库建议用命令设为只读 set global read_only=1，不要将该参数写进配置文件中.

  • 从库关闭中继日志的清除 set global relaylogpurge=0. MHA在发生切换的过程中，从库的恢复过程中依赖于relay log的相关信息，所以这里要将relay log的自动清除设置为OFF，采用手动清除relay log的方式。

4.4 MHA软件安装

下载软件并安装：所有节点（数据库master，slave，MHA manager节点）都需要安装MHA node。因为MHA manager也需要依赖MHA node。

  1. #软件下载
  2. mha官网：https://code.google.com/archive/p/mysql-master-ha/
  3. github下载地址：https://github.com/yoshinorim/mha4mysql-manager/wiki/Downloads

  5. 所有节点安装Node软件依赖包
  6. yum install perl-DBD-MySQL -y
  7. rpm -ivh mha4mysql-node-0.56-0.el6.noarch.rpm

  9. #在DB3节点上安装mha-manager
  10. yum install mha4mysql-manager-0.56-0.el6.noarch.rpm

5. MHA配置

  • https://github.com/yoshinorim/mha4mysql-manager/wiki/Configuration

为保证MHA正常工作，需要配置MHA的配置文件，为参数设置合理正确的值，这些参数包括服务器IP，数据库用户名密码，工作目录与日志等。MHA源码安装,则会有两个配置文件模板，在路径 $MHABASE/samples/conf/ 下的app1.cnf 和 masterhadefault .cnf。

创建目录:

  1. mkdir /etc/mha/script -p
  2. 创建日志目录
  3. mkdir -p /var/log/mha/

编辑mha配置文件:

  1. vim /etc/mha/mysql3307.cnf
  2. [server default]
  3. manager_log=/var/log/mha/mysql3307/manager
  4. manager_workdir=/var/log/mha/mysql3307
  5. master_binlog_dir=/data1/mysql_3307/
  6. user=mha
  7. password=mha123
  8. ping_interval=2
  9. repl_user=repl
  10. repl_password=repl123
  11. ssh_user=root
  12. #master_ip_failover_script=/etc/mha/script/master_ip_failover
  13. #shutdown_script= etc/mha/script/power_manager
  14. #report_script= etc/mha/script/send_master_failover_mail

  16. [server1]
  17. hostname=192.124.64.212
  18. port=3307
  19. [server2]
  20. hostname=192.124.64.213
  21. port=3307
  22. [server3]
  23. hostname=192.124.64.214
  24. port=3307

6. 检查状态

1.互信检查

  1. $masterha_check_ssh  --conf=/etc/mha/mysql3307.cnf
  2. Sat Mar 21 23:14:28 2020 - [warning] Global configuration file /etc/masterha_default .cnf not found. Skipping.
  3. Sat Mar 21 23:14:28 2020 - [info] Reading application default configuration from /etc/mha/mysql3307.cnf..
  4. Sat Mar 21 23:14:28 2020 - [info] Reading server configuration from /etc/mha/mysql3307.cnf..
  5. Sat Mar 21 23:14:28 2020 - [info] Starting SSH connection tests..
  6. ...
  7. Sat Mar 21 23:14:29 2020 - [info] All SSH connection tests passed successfully.

2.检查复制

  1. masterha_check_repl --conf=/etc/mha/mysql3307.cnf
  2. Sat Mar 21 23:17:00 2020 - [warning] Global configuration file /etc/masterha_default .cnf not found. Skipping.
  3. Sat Mar 21 23:17:00 2020 - [info] Reading application default configuration from /etc/mha/mysql3307.cnf..
  4. Sat Mar 21 23:17:00 2020 - [info] Reading server configuration from /etc/mha/mysql3307.cnf..
  5. Sat Mar 21 23:17:00 2020 - [info] MHA::MasterMonitor version 0.56.
  6. Sat Mar 21 23:17:01 2020 - [info] GTID failover mode = 1
  7. Sat Mar 21 23:17:01 2020 - [info] Dead Servers:
  8. Sat Mar 21 23:17:01 2020 - [info] Alive Servers:
  9. Sat Mar 21 23:17:01 2020 - [info]   192.124.64.212(192.124.64.212:3307)
  10. Sat Mar 21 23:17:01 2020 - [info]   192.124.64.213(192.124.64.213:3307)
  11. Sat Mar 21 23:17:01 2020 - [info]   192.124.64.214(192.124.64.214:3307)
  12. Sat Mar 21 23:17:01 2020 - [info] Alive Slaves:
  13. Sat Mar 21 23:17:01 2020 - [info]   192.124.64.213(192.124.64.213:3307)  Version=5.6.27-log (oldest major version between slaves) log-bin:enabled
  14. Sat Mar 21 23:17:01 2020 - [info]     GTID ON
  15. Sat Mar 21 23:17:01 2020 - [info]     Replicating from 192.124.64.212(192.124.64.212:3307)
  16. Sat Mar 21 23:17:01 2020 - [info]   192.124.64.214(192.124.64.214:3307)  Version=5.6.27-log (oldest major version between slaves) log-bin:enabled
  17. Sat Mar 21 23:17:01 2020 - [info]     GTID ON
  18. Sat Mar 21 23:17:01 2020 - [info]     Replicating from 192.124.64.212(192.124.64.212:3307)
  19. Sat Mar 21 23:17:01 2020 - [info] Current Alive Master: 192.124.64.212(192.124.64.212:3307)
  20. Sat Mar 21 23:17:01 2020 - [info] Checking slave configurations..
  21. Sat Mar 21 23:17:01 2020 - [info]  read_only=1 is not set on slave 192.124.64.213(192.124.64.213:3307).
  22. Sat Mar 21 23:17:01 2020 - [info]  read_only=1 is not set on slave 192.124.64.214(192.124.64.214:3307).
  23. Sat Mar 21 23:17:01 2020 - [info] Checking replication filtering settings..
  24. Sat Mar 21 23:17:01 2020 - [info]  binlog_do_db= , binlog_ignore_db=
  25. Sat Mar 21 23:17:01 2020 - [info]  Replication filtering check ok.
  26. Sat Mar 21 23:17:01 2020 - [info] GTID (with auto-pos) is supported. Skipping all SSH and Node package checking.
  27. Sat Mar 21 23:17:01 2020 - [info] Checking SSH publickey authentication settings on the current master..
  28. Warning: Permanently added '192.124.64.212' (RSA) to the list of known hosts.
  29. Sat Mar 21 23:17:01 2020 - [info] HealthCheck: SSH to 192.124.64.212 is reachable.
  30. Sat Mar 21 23:17:01 2020 - [info]
  31. 192.124.64.212(192.124.64.212:3307) (current master)
  32.  +--192.124.64.213(192.124.64.213:3307)
  33.  +--192.124.64.214(192.124.64.214:3307)

  35. Sat Mar 21 23:17:01 2020 - [info] Checking replication health on 192.124.64.213..
  36. Sat Mar 21 23:17:01 2020 - [info]  ok.
  37. Sat Mar 21 23:17:01 2020 - [info] Checking replication health on 192.124.64.214..
  38. Sat Mar 21 23:17:01 2020 - [info]  ok.
  39. Sat Mar 21 23:17:01 2020 - [warning] master_ip_failover_script is not defined.
  40. Sat Mar 21 23:17:01 2020 - [warning] shutdown_script is not defined.
  41. Sat Mar 21 23:17:01 2020 - [info] Got exit code 0 (Not master dead).

  43. MySQL Replication Health is OK.

7. 启动MHA

启动MHA:

  1. #查看MHA manager监控状态，这里没有运行
  2. # masterha_check_status --conf=/etc/mha/mysql3307.cnf
  3. mysql3307 is stopped(2:NOT_RUNNING).

  5. #启动MHA监控 --remove_dead_master_conf --ignore_last_failover
  6. $nohup  masterha_manager --conf=/etc/mha/mysql3307.cnf  --remove_dead_master_conf --ignore_last_failover   >> /var/log/mha/mysql3307/mha-3307.log 2>&1 &

  8. #检查状态
  9. $masterha_check_status --conf=/etc/mha/mysql3307.cnf
  10. mysql3307 (pid:10265) is running(0:PING_OK), master:192.124.64.212

停止MHA监控:

  1. 停止MHA监控
  2. masterha_stop --conf=/etc/mha/mysql3307.cnf

8. 测试MHA

8.1 检查当前状态

  1. $masterha_check_status --conf=/etc/mha/mysql3307.cnf
  2. mysql3307 (pid:10265) is running(0:PING_OK), master:192.124.64.212

  4. $mysql -h 192.124.64.214 -P 3307 -e "set global relay_log_purge=0"
  5. $mysql -h 192.124.64.214 -P 3307 -e "show global variables like '%relay_log_purge%'"
  6. +-----------------+-------+
  7. | Variable_name   | Value |
  8. +-----------------+-------+
  9. | relay_log_purge | OFF   |
  10. +-----------------+-------+

  12. $mysql -h 192.124.64.214 -P 3307 -e "show slave status\G" |egrep 'Master_Host|Master_Port|Slave_IO_Running|Slave_SQL_Running|Seconds_Behind_Master' -i
  13.                   Master_Host: 192.124.64.212
  14.                   Master_Port: 3307
  15.              Slave_IO_Running: Yes
  16.             Slave_SQL_Running: Yes
  17.         Seconds_Behind_Master: 0
  18.       Slave_SQL_Running_State: Slave has read all relay log; waiting for the slave I/O thread to update it


8.2 测试自动切换

1. 测试主库故障，自动切换。

  1. #kill master DB1
  2. $kill mysql_pid;

2. 查看详细日志：

观察manager 日志,末尾必须显示successfully，才算正常切换成功。tail -f var/log/mha/mysql3307/manager.log

  1. cat /var/log/mha/mysql3307/manager
  2. Sat Mar 21 23:24:59 2020 - [info] MHA::MasterMonitor version 0.56.
  3. Sat Mar 21 23:25:01 2020 - [info] GTID failover mode = 1
  4. Sat Mar 21 23:25:01 2020 - [info] Dead Servers:
  5. Sat Mar 21 23:25:01 2020 - [info] Alive Servers:
  6. Sat Mar 21 23:25:01 2020 - [info]   192.124.64.212(192.124.64.212:3307)
  7. Sat Mar 21 23:25:01 2020 - [info]   192.124.64.213(192.124.64.213:3307)
  8. Sat Mar 21 23:25:01 2020 - [info]   192.124.64.214(192.124.64.214:3307)
  9. Sat Mar 21 23:25:01 2020 - [info] Alive Slaves:
  10. Sat Mar 21 23:25:01 2020 - [info]   192.124.64.213(192.124.64.213:3307)  Version=5.6.27-log (oldest major version between slaves) log-bin:enabled
  11. Sat Mar 21 23:25:01 2020 - [info]     GTID ON
  12. ...
  13. ----- Failover Report -----

  15. mysql3307: MySQL Master failover 192.124.64.212(192.124.64.212:3307) to 192.124.64.213(192.124.64.213:3307) succeeded

  17. Master 192.124.64.212(192.124.64.212:3307) is down!

  19. Check MHA Manager logs at LeDB-VM-124064214:/var/log/mha/mysql3307/manager for details.

  21. Started automated(non-interactive) failover.
  22. Invalidated master IP address on 192.124.64.212(192.124.64.212:3307)
  23. Selected 192.124.64.213(192.124.64.213:3307) as a new master.
  24. 192.124.64.213(192.124.64.213:3307): OK: Applying all logs succeeded.
  25. 192.124.64.213(192.124.64.213:3307): OK: Activated master IP address.
  26. 192.124.64.214(192.124.64.214:3307): OK: Slave started, replicating from 192.124.64.213(192.124.64.213:3307)
  27. 192.124.64.213(192.124.64.213:3307): Resetting slave info succeeded.
  28. Master failover to 192.124.64.213(192.124.64.213:3307) completed successfully.

3.检查结果

DB2变为了主库,DB3成为了DB2的从库。

  1. masterha_check_status --conf=/etc/mha/mysql3307.cnf
  2. mysql3307 is stopped(2:NOT_RUNNING).
  3. $mysql -h 192.124.64.213 -P 3307 -e "show slave status\G"
  4. $mysql -h 192.124.64.214 -P 3307 -e "show slave status\G" |egrep 'Master_Host|Master_Port|Slave_IO_Running|Slave_SQL_Running|Seconds_Behind_Master' -i
  5.                   Master_Host: 192.124.64.213
  6.                   Master_Port: 3307
  7.              Slave_IO_Running: Yes
  8.             Slave_SQL_Running: Yes
  9.         Seconds_Behind_Master: 0

8.3 手动切换

MHA Manager 必须没有运行。手动failover，这种场景意味着在业务上没有启用MHA自动切换功能，当主服务器故障时，人工手动调用MHA来进行故障切换操作，具体命令如下：注意：如果，MHA manager检测到没有dead的server，将报错，并结束failover。

  1. #当前DB2 是master。关停MHA并kill 主库192.124.64.213:3307。
  2. #手动切换
  3. $masterha_master_switch --master_state=dead --conf=/etc/mha/mysql3307.cnf --dead_master_host=192.124.64.213 --dead_master_port=3307 --new_master_host=192.124.64.212 --new_master_port=3307 --ignore_last_failover

输出信息是交互式，会询问你是否进行切换：建议阅读输出以理解切换手动切换过程。

  1. Sat Mar 21 23:55:43 2020 - [info] MHA::MasterFailover version 0.56.
  2. Sat Mar 21 23:55:43 2020 - [info] Starting master failover.
  3. Sat Mar 21 23:55:43 2020 - [info]
  4. Sat Mar 21 23:55:43 2020 - [info] * Phase 1: Configuration Check Phase..
  5. ...
  6. Sat Mar 21 23:55:46 2020 - [info] ** Phase 1: Configuration Check Phase completed.
  7. Sat Mar 21 23:55:46 2020 - [info]
  8. Sat Mar 21 23:55:46 2020 - [info] * Phase 2: Dead Master Shutdown Phase..
  9. ----- Failover Report -----

  11. mysql3307: MySQL Master failover 192.124.64.213(192.124.64.213:3307) to 192.124.64.212(192.124.64.212:3307) succeeded

  13. Master 192.124.64.213(192.124.64.213:3307) is down!

  15. Check MHA Manager logs at LeDB-VM-124064214 for details.

  17. Started manual(interactive) failover.
  18. Invalidated master IP address on 192.124.64.213(192.124.64.213:3307)
  19. Selected 192.124.64.212(192.124.64.212:3307) as a new master.
  20. 192.124.64.212(192.124.64.212:3307): OK: Applying all logs succeeded.
  21. 192.124.64.212(192.124.64.212:3307): OK: Activated master IP address.
  22. 192.124.64.214(192.124.64.214:3307): OK: Slave started, replicating from 192.124.64.212(192.124.64.212:3307)
  23. 192.124.64.212(192.124.64.212:3307): Resetting slave info succeeded.
  24. Master failover to 192.124.64.212(192.124.64.212:3307) completed successfully.


参考:

  • 官方文档:MHA 架构 https://github.com/yoshinorim/mha4mysql-manager/wiki/

  • MHA作者PPT https://www.slideshare.net/matsunobu/automated-master-failover

  • MySQL高可用架构MHA https://blog.csdn.net/qq_35209838/article/details/86497864

  • MySQL-MHA高可用技术

  • 陶老师运维笔记 MySQL GTID介绍及搭建GTID从库


mysql
文章转载自陶老师运维笔记，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

评论
