Curve 监控体系详解

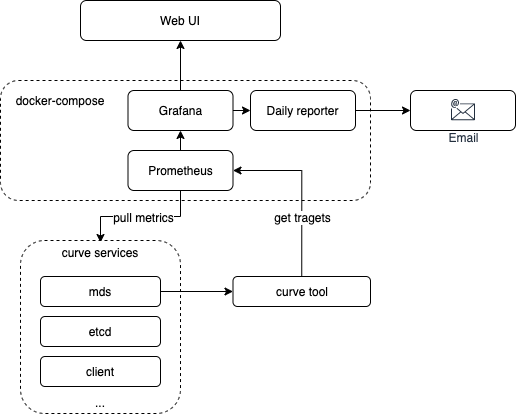

监控系统是一个产品不可或缺的组成部分，在事前预警，问题定位和追踪分析中扮演着重要的角色，即使在产品初期也能助力其进行问题快速定位和性能优化等。Curve 作为一个分布式存储系统，监控能直观的展示系统的各项指标，包括集群容量、集群负载、IO时延等。Curve 监控体系主要包括三个方面：指标暴露、指标收集与存储、指标展示。

Prometheus: 负责指标数据的采集和存储。采集的目标依赖 Promethethus 基于文件的服务发现能力，从 target.json 中获取，target.json 文件通过后台定时任务利用 curve tool （curve_ops_tool/curvefs_tool）获取系统待采集对象进行更新，同样也可以手动设置该文件内容；在获取到采集对象后 Prometheus 会从 Curve 各服务中 BRPC Server 暴露的 metric 接口进行信息采集和存储。

Grafana: 负责指标数据的展示。Grafana 以 Prometheus 作为数据源，Curve 已根据 metric 类别提供了丰富的 dashboard 模板，便于快速清晰的查看系统的各项指标。

Daily Report: 为了更加便捷的获取系统关键指标，Curve 支持从 Grafana 导出关键 dashbord 通过邮件每天定时发送到订阅者，这样不需要用户每天登录监控系统就可以持续的了解系统状态。

监控部署

Curve 的监控目录结构如下，监控以容器化方式部署:

curve-mornitor.sh 用于启停监控服务；
/mornitor/grafana/dashbaords 下面保存了 Curve 的监控面板模板；
/monitor/peometheus/target.json 保存了 Prometheus 采集数据的对象，

通过 target_json.py 后台定时更新（通过 curve tool 从系统获取），详细的监控部署步骤见 Curve Monitor[5]。

monitor
├── curve-monitor.sh        # curve集群监控的控制脚本，用于启动、停止、重启监控功能。
├── docker-compose.yml      # 编排监控系统相关容器的配置文件，包括prometheus容器、grafana容器。
├── grafana                 # grafana相关目录
│   ├── dashboards          # grafana所有dashboards的json文件存放目录，grafana将从该目录加载文件来创建dashboards。
│   │   ├── etcd.json
│   │   ├── mds.json
│   │   ├── metaserver.json
│   │   └── clinet.json
│   ├── grafana.ini         # grafana的启动配置文件，将映射到容器的 `/etc/grafana/grafana.ini` 上
│   ├── provisioning        # grafana预配置相关目录，将映射到容器的`/etc/grafana/provisioning`上
│   │   ├── dashboards
│   │   │   └── all.yml
│   │   └── datasources     # grafana的datasources的json文件存放目录
│   │       └── all.yml
│   └── report              # grafana日报临时目录，将映射到reporter容器的`/tmp/report`目录上
│       └── README
├── grafana-report.py
├── prometheus              # prometheus相关目录
│   ├── prometheus.yml      # prometheus的配置文件
│   └── target.json
├── README.md
├── target.ini              # target_json.py脚本依赖的一些配置
├── target_json.py          # 用于生成prometheus监控对象的python脚本，每隔一段时间用curve tool拉取监控目标并更新。
└── update_dashboard.sh     # 从grafana界面配置环境当中拉取最新的dashboard，用于更新该环境上grafana的界面。

监控的使用

在部署 Curve 系统后（部署步骤[6]）Metric 信息就已经产生了，此时的指标可以理解为 Raw Metric，可通过 Curve 服务暴露的 HTTP Metric 接口获取各服务的指标信息，但此时都是瞬时值，形态见如下 Raw Metric。此时的指标不利用观察：

纯文本的形态阅读困难。
瞬时值不利用趋势的观察。

此时需要部署 Curve 监控系统，部署完成后 Prometheus 会采集系统 Metric 信息并进保存，采集的对象来自 target.json，采集对象的状态可通过访问 Prometheus 页面查看，形态见 Metrics on Prometheus。指标存储的路径和存储时间等配置在 docker-compose.yml 中（默认保存7天，256GB）。

Prometheus 解决了指标存储的问题，Curve 采用 Grafana 进行指标的展示，在配置了数据源和导入 Curve 提供的 dashboard 模板之后，就可以查看包括 client、etcd、mds等在内的所有模块的运行指标，形态见 Metrics on Grafana。

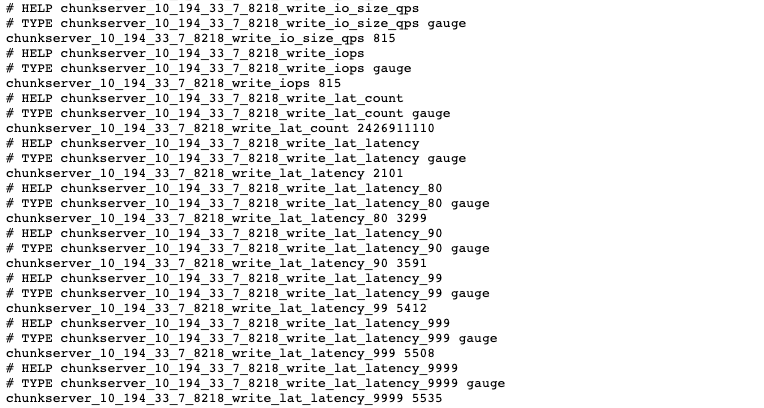

Raw Metrics

访问服务暴露的 HTTP Metric 接口获取各服务的实时指标信息(http://ip:port/metrics)，其中 port 为服务启动的端口（例如：Curve块存储 mds 默认端口6666，Curve 块存储 Chunkserver 默认端口820*）：

Metrics on Prometheus

通过访问 http://localhost:9090 来访问 Prometheus；

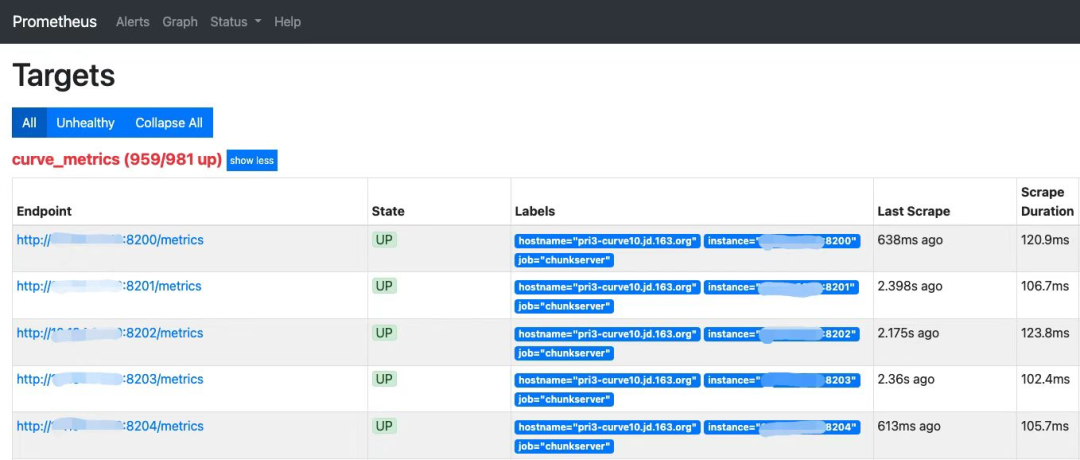

在 http://localhost:9090/targets 中可以查看监控的目标状态：

Metrics on Grafana

通过访问 http://localhost:3000 来访问 Grafana；

设置数据源为 Prometheus，在数据源 Save & test 通过后，导入 Curve 提供的 dashboard 模板 json 文件，即可通过面板观测系统状态，当然你也可以根据自己的需求修改现有模板或添加新的 dashboard。

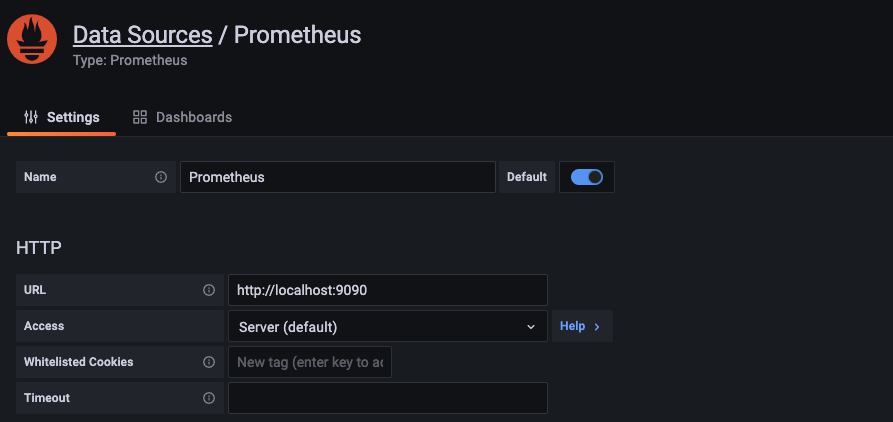

1. Add Data Source

http://localhost:3000/datasources 设置数据源为 Prometheus，默认端口为9090。

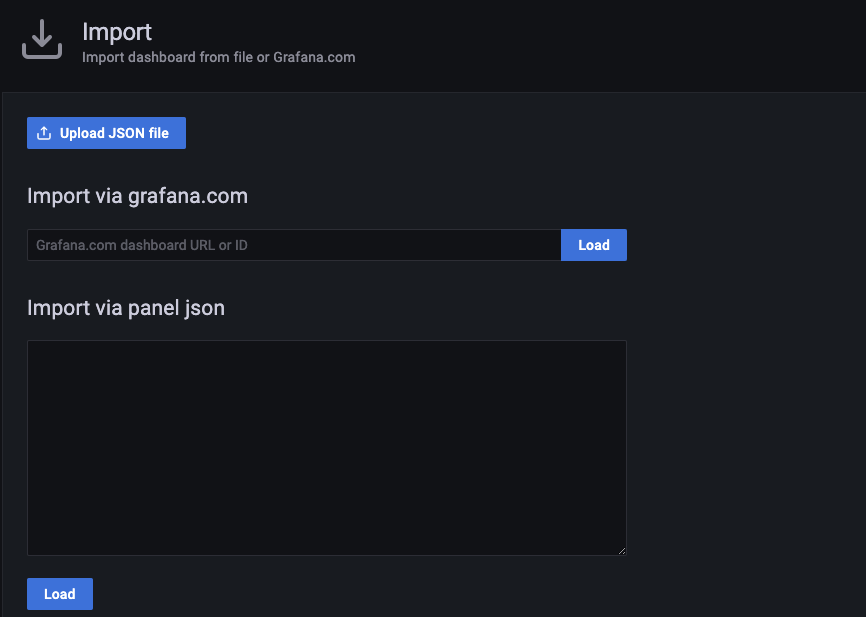

2. Import Dashboard

http://localhost:3000/dashboard/import 导入 Curve 提供的 dashborad 模版，目录：

（mornitor/grafana/dashboards）

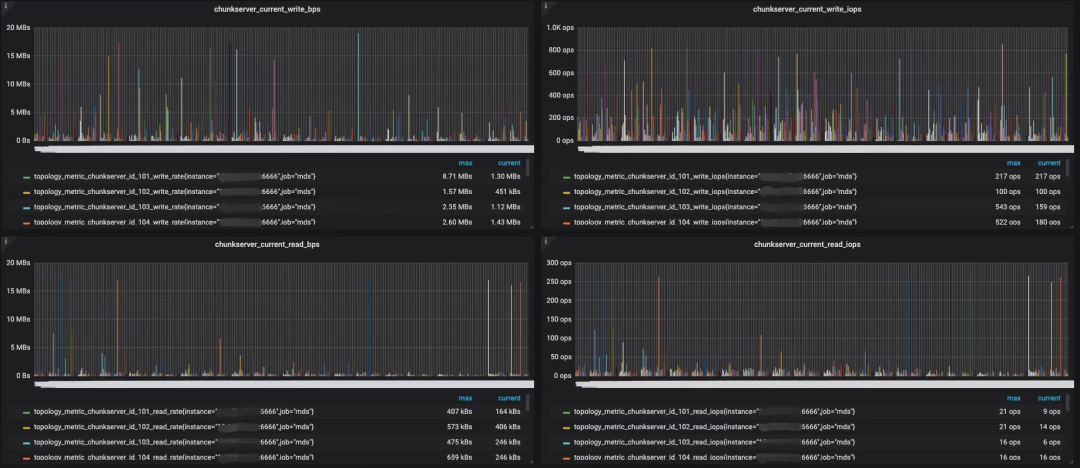

3. Dashboard Example

下面是 Curve 块存储 mds dashboard 中的部分 panel，展示了服务端的读写负载。

总结

上面介绍了 Curve 监控系统的架构、部署和用法。对于 Curve 的用户，特别是在性能测试和生产场景下，强烈建议部署 Curve 监控系统，便于问题的发现和定位。由于历史原因，目前 Curve 块存储和文件存储的监控是分开的，分别位于 curve/mornitor 和 curve/curvefs/mornitor 下，但架构、部署和使用基本没有区别，后续会考虑合并。
