• 逻辑架构图：
• - **OM：**
• - **客户端驱动**
• - **Storage**：
• 逻辑结构图
• Tablespace：
• - Database：
• - Datafile Segment：
• - Table：
• - Block：
• **第3天 作业答案：**

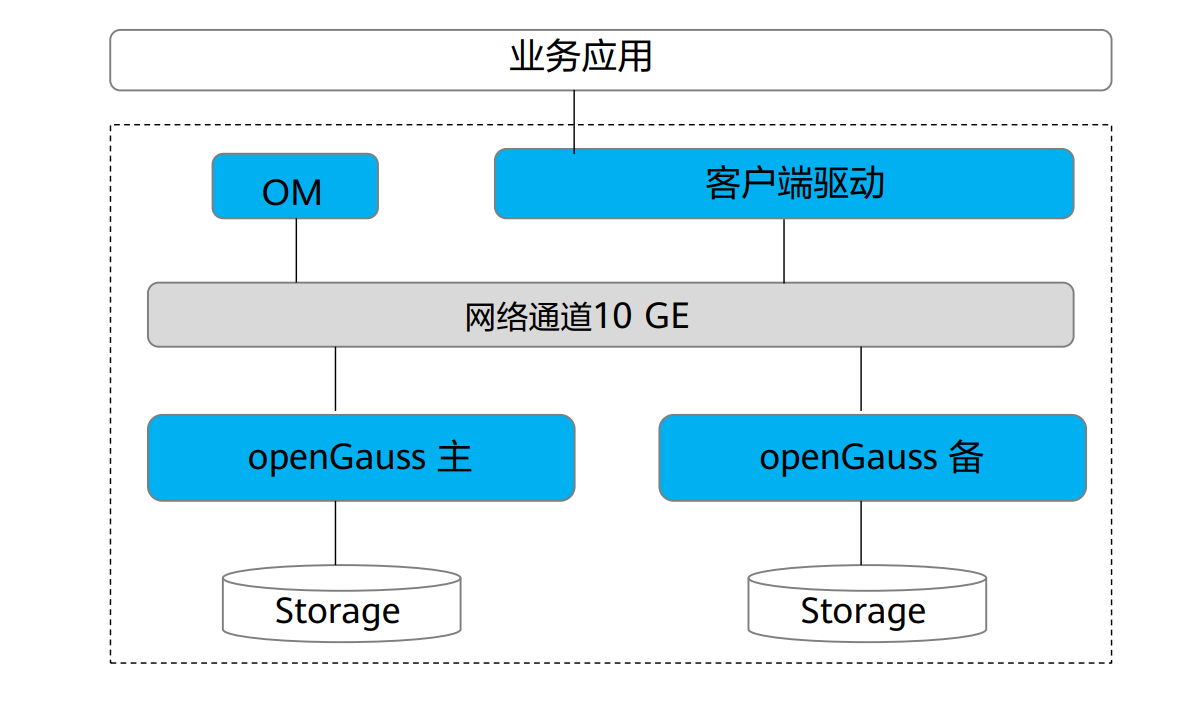

逻辑架构图：

- OM：

运维管理模块（Operation Manager），提供数据库日常运维、配置管理的管理接口、工具。

- 客户端驱动

客户端驱动（Client Driver）:
负责接收来自应用的访问请求，并向应用返回执行结果。客户端驱动负责与openGauss实例通信，发送应用的SQL命令，接收openGauss实例的执行结果。

- Storage：

• 服务器的本地存储资源，持久化存储数据。

什么是数据库:
数据库是指长期存储在计算机内、有组织、可共享的大量的数据的集合。数据库中的数据按照一定的数据模型组织、描述和存储，具有较小的冗余度、较高的数据独立性和易扩展性，并可为各种用户共享

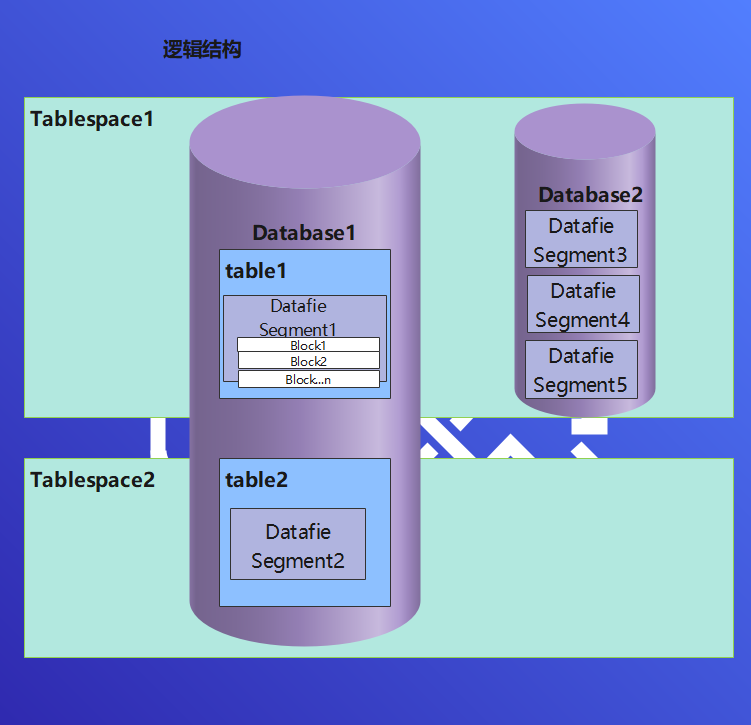

逻辑结构图

• Tablespace：

表空间，是一个目录，可以存在多个，里面存储的是它所包含的数据库的各种物理文件。每个表空间可以对应多个Database。

- Database：

数据库，用于管理各类数据对象，各数据库间相互隔离。数据库管理的对象可分布在多个Tablespace上。

- Datafile Segment：

数据文件，通常每张表只对应一个数据文件。如果某张表的数据大于1GB，则会分为多个数据文件存储。

- Table：

表，每张表只能属于一个数据库，也只能对应到一个Tablespace。每张表对应的数据文件必须在同一个Tablespace中。

- Block：

数据块，是数据库管理的基本单位，默认大小为8KB。

第3天 作业答案：

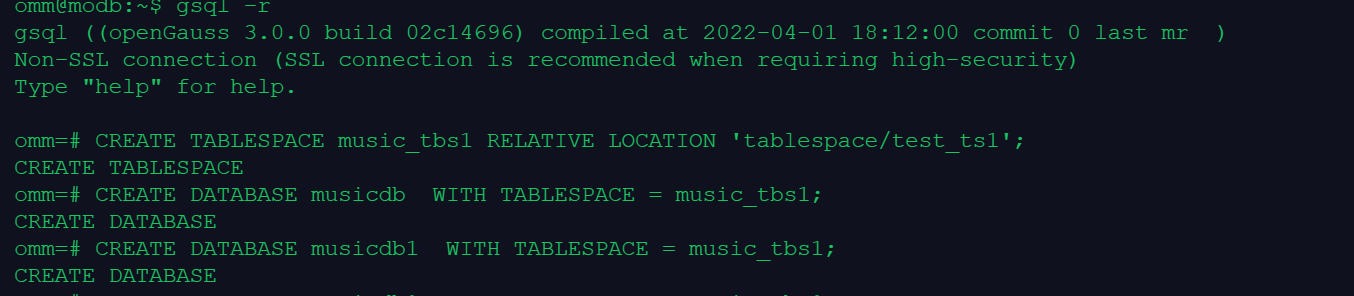

1.创建表空间music_tbs1和多个数据库music_db、music_db1、music_db2

omm@modb:~$ gsql -r
gsql ((openGauss 3.0.0 build 02c14696) compiled at 2022-04-01 18:12:00 commit 0 last mr  )
Non-SSL connection (SSL connection is recommended when requiring high-security)
Type "help" for help.

omm=# CREATE TABLESPACE music_tbs1 RELATIVE LOCATION 'tablespace/test_ts1';
CREATE TABLESPACE
omm=# CREATE DATABASE musicdb  WITH TABLESPACE = music_tbs1;
CREATE DATABASE
omm=# CREATE DATABASE musicdb1  WITH TABLESPACE = music_tbs1;
CREATE DATABASE
omm=# CREATE DATABASE musicdb2  WITH TABLESPACE = music_tbs1;
CREATE DATABASE

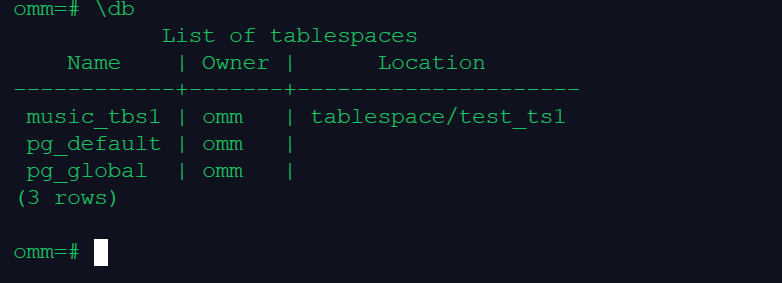

2.查看数据库上的表空间

\db

3.查看openGauss实例上有哪些数据库

\l

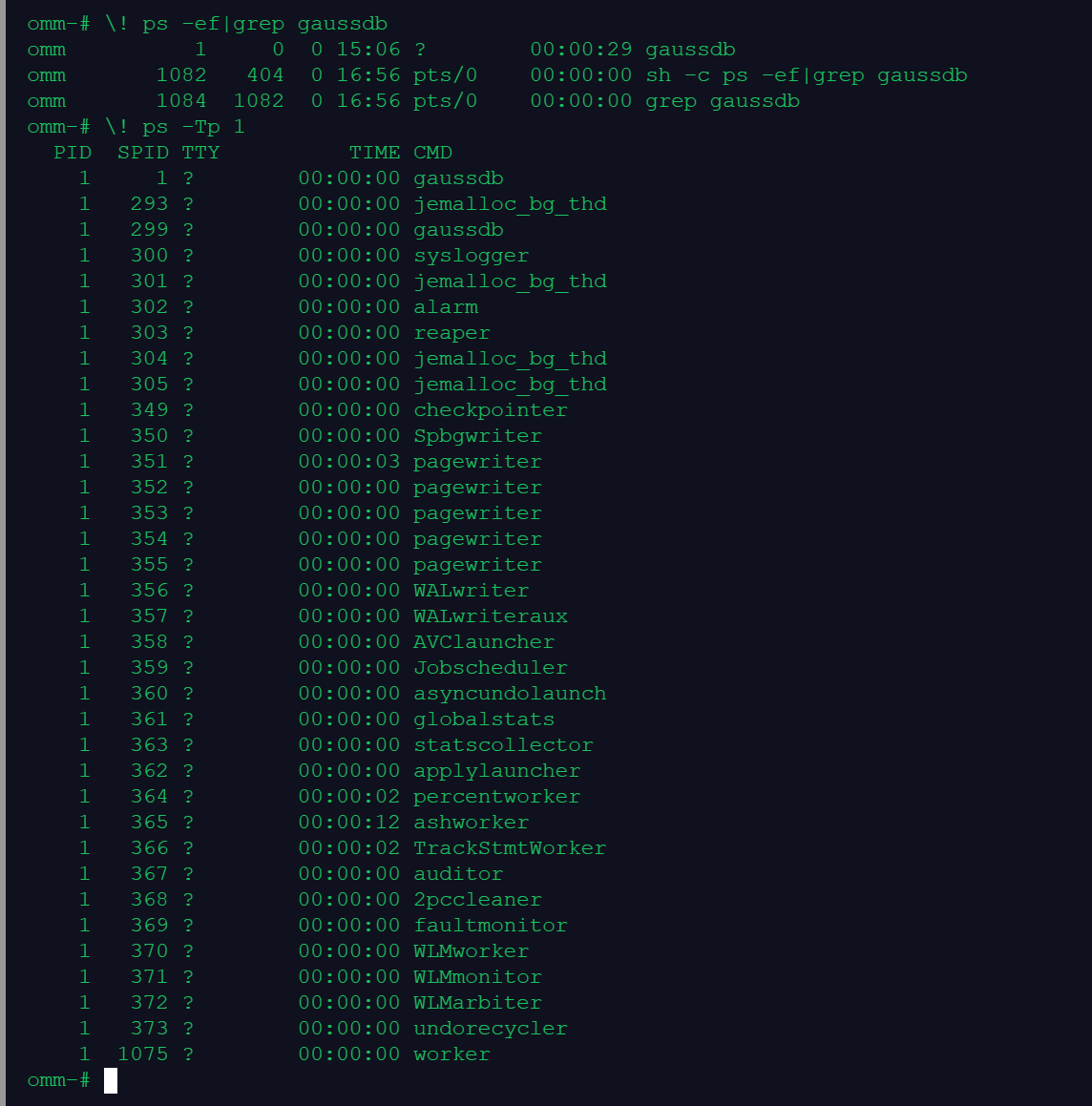

4.使用操作系统命令，查看openGauss实例的进程、线程

--查看实例中的进程
\! ps -ef|grep gaussdb
--查看实例中的线程
\! ps -Tp 1
