随着企业信息化的发展与建设，业务系统所产生的数据也在逐渐增多，通过系统数据挖掘数据的价值，促进业务的升级，已成为企业信息化发展的必经之路。对于大多数企业来说，可以通过积累下来的大量历史数据进行统计分析，根据以往的发展趋势去规划未来的发展方向，但在这种方式下数据的查看不是十分直观，也不能快速获取所需的信息，因此也就有了数据可视化的需求。
DAP数据分析平台是公司的核心产品之一，主要满足企业在进行数据分析的过程中，对数据集中化管控和决策分析的需要。通过DAP数据分析平台可以有效地支撑企业构建数据仓库，实现企业业务数据的清洗和汇聚，同时基于DAP平台的展现配置，可以根据业务主题构建相应的展现看板，从而实现数据的图形化展现，为企业领导层对数据把控和运营决策分析提供支持。
1功能说明

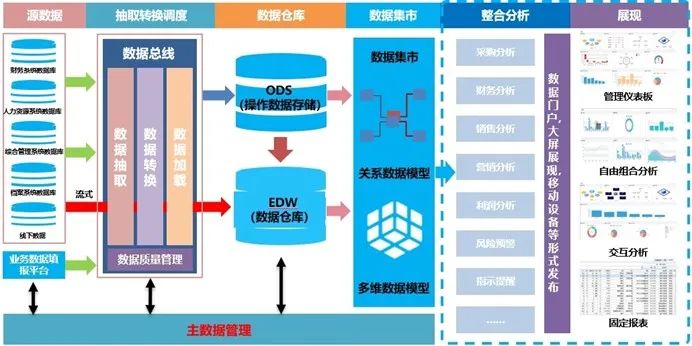

2数据架构
1.由业务系统提供业务数据，ESB通过数据集成、业务系统接口调用或者DAP通过读取源库等方式，将源头系统的业务数据抽取到ODS中，一般会从相关业务系统或主数据管理系统中，获取分析时所需的标准维度数据；
2.ODS中的基础数据、业务数据，通过ESB的聚合流程按照类别汇聚到数仓的维表或事实表中；
3.维表与事实表中的数据根据业务主题、业务指标，再次进行加工汇总，形成数仓中的汇总事实表；
4.DAP的分析模型根据汇总数据进行整合计算；
5.结合分析模型整合计算的数据与DAP预置的展现组件，形成直观的图形、图表展现，最终配置成各类展现看板、报表等，以呈现最终的可视化效果。
3
功能需求
1需求分析
2
实现思路
在完成对需求的分析之后，对于如何进行数据可视化的配置已经有了明确的思路，具体思路如下：
1. 首先进行页面布局，规划出组件的位置；
2. 根据配置完成的数据集、立方体以及报表等，进行组件的添加，并完成组件的初步配置，此时可以进行除此效果验证；
3. 进行组件间的交互效果配置，在组件配置中进行组件穿透、组件联动等属性的配置，实现最终效果。
3前期准备
在开始正式进行组件配置前，需要进行准备工作，熟悉组件的使用方式，提高工作的效率，具体内容如下：
1. 导航管理页面的使用方式，如何进行页面布局；
2. 组件数据来源确认，通过哪个字段作为维度，哪个字段作为指标等等；
3. 了解组件穿透、组件联动的配置步骤；
4. 确认组件交互效果的条件字段是哪个。
当数据经过清洗转换后，数据质量已经得到了保障，企业可以根据这些数据进行分析，掌握公司在此阶段的发展趋势。但通过数据进行分析不是很直观，此时需要对数据进行可视化配置，在本章节中将对数据可视化的配置步骤进行阐述。
1页面布局
在正式配置组件前，需要先完成页面布局的配置，规划出组件的位置，具体配置步骤如下：

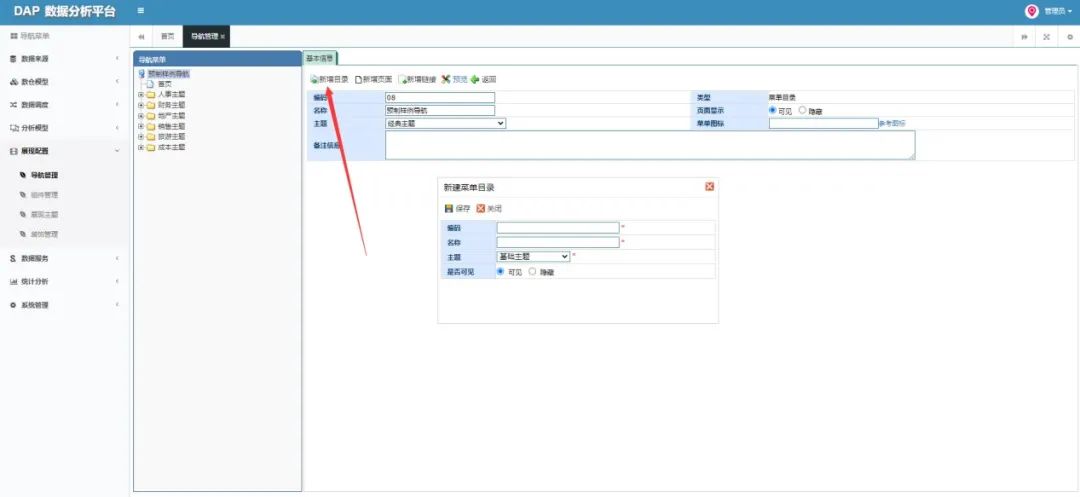

在导航管理页面中点击新增目录，进行主题的添加，如图：

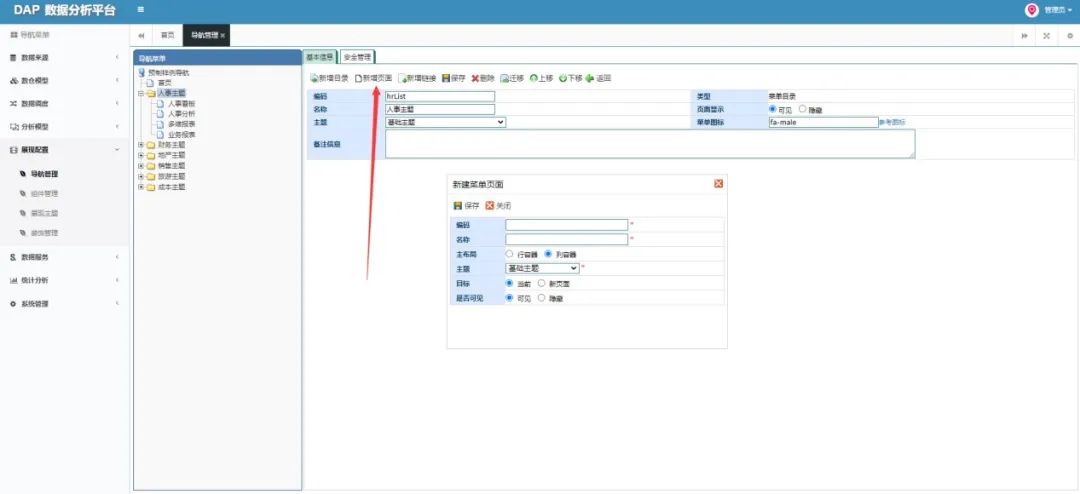

在新增的主题中，点击新增页面，填写页面的基本信息，如图：

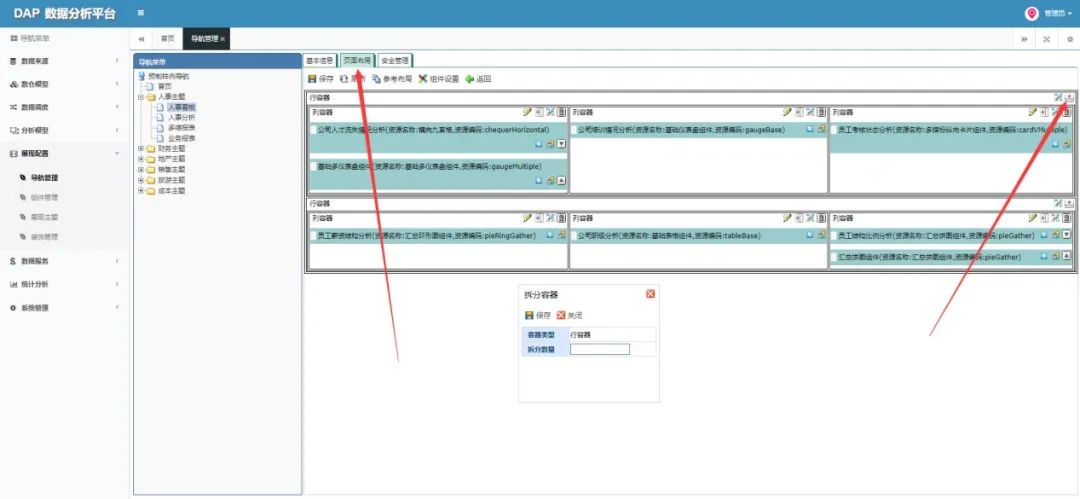

在新增的页面中对容器进行拆分，进一步规划组件的显示区域，如图：
2组件添加
在导航管理的页面布局中，点击组件配置，在左侧组件列表中选择合适的组件，拖拽到右侧的容器当中，如图：

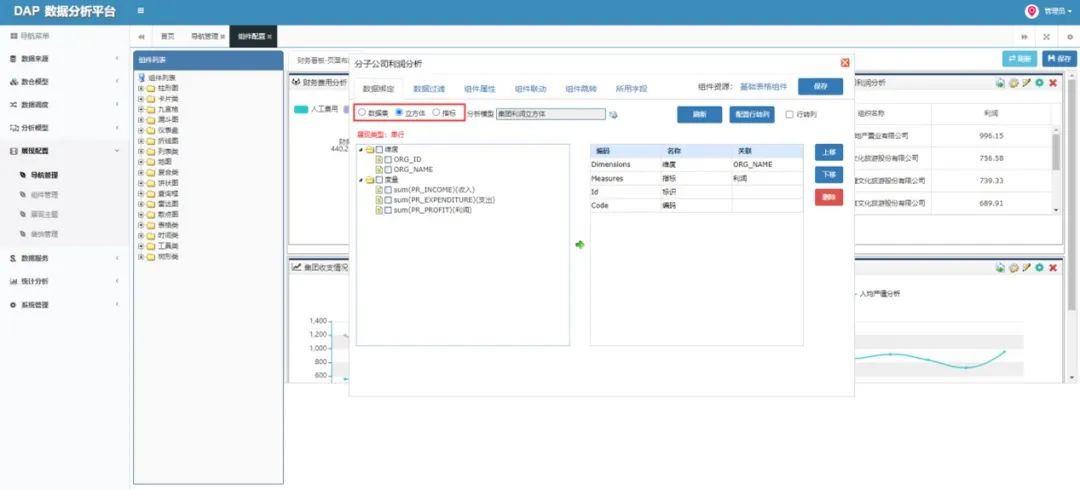

点击齿轮形状的配置组件按钮，选择组件的数据来源，组件的数据来源可分为三类，分别是数据集、立方体以及指标，如图：

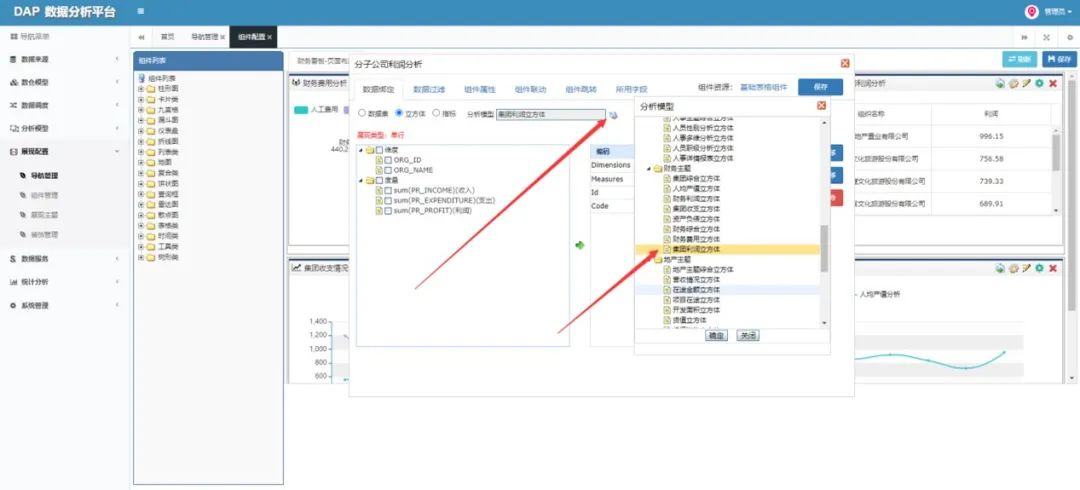

选择数据来源类型之后，点击分析模型进一步进行数据来源的配置，如图：

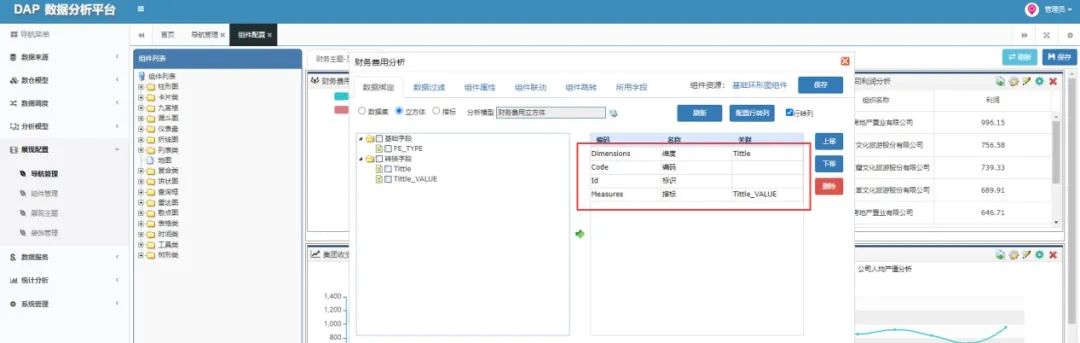

配置对应的维度以及指标，如图：

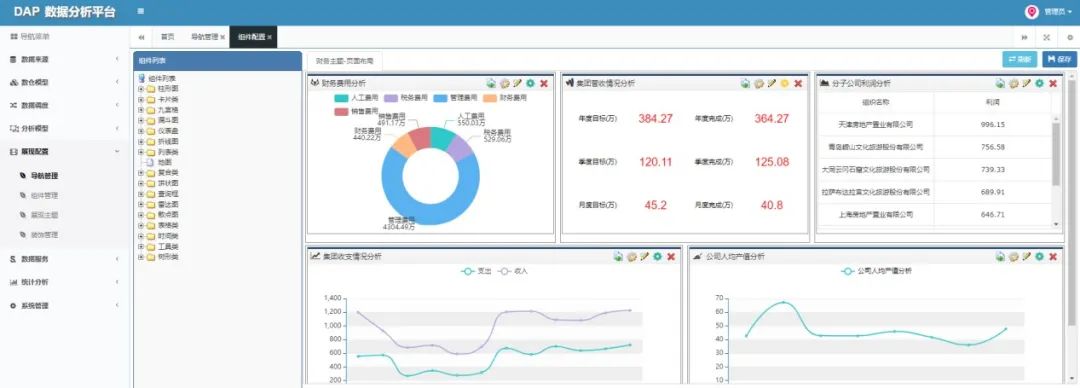

点击保存后即可进行效果验证，如图：

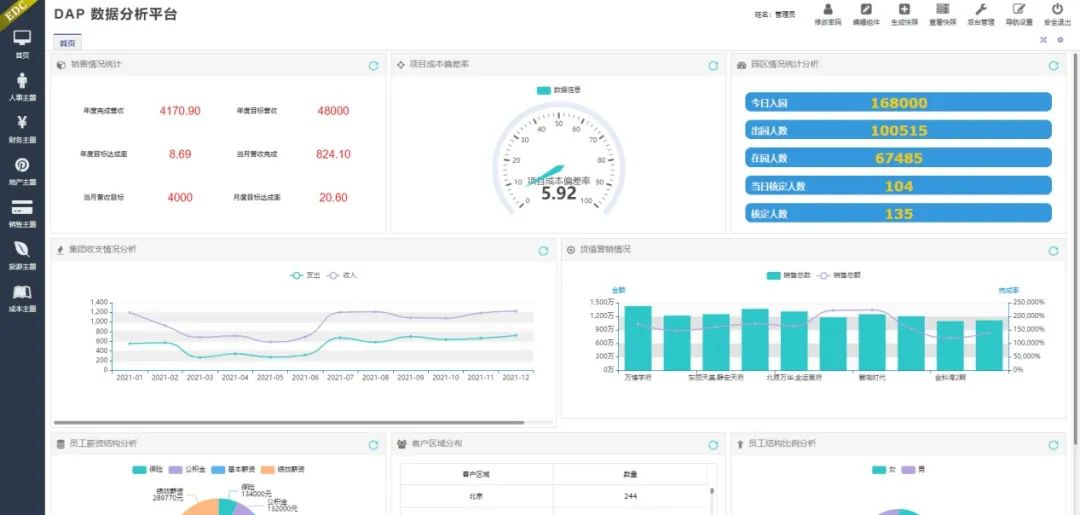

最终显示效果如图：
3行列转换

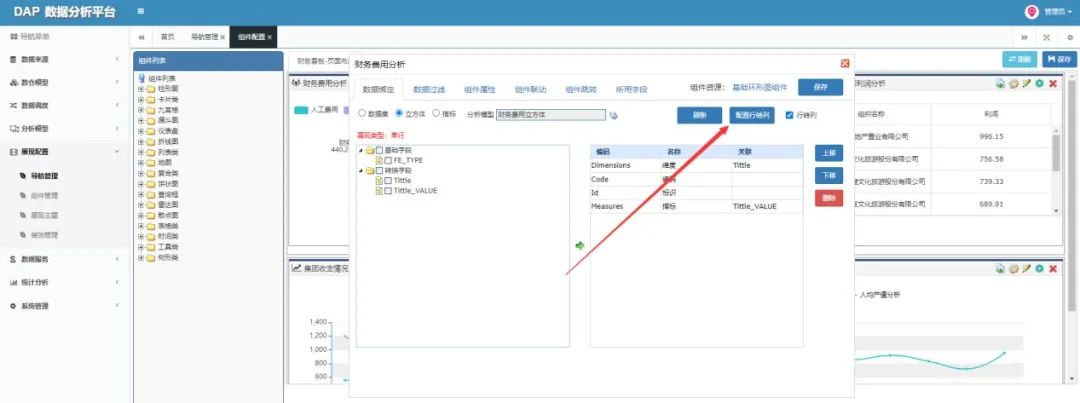

点击配置行转列，如图：

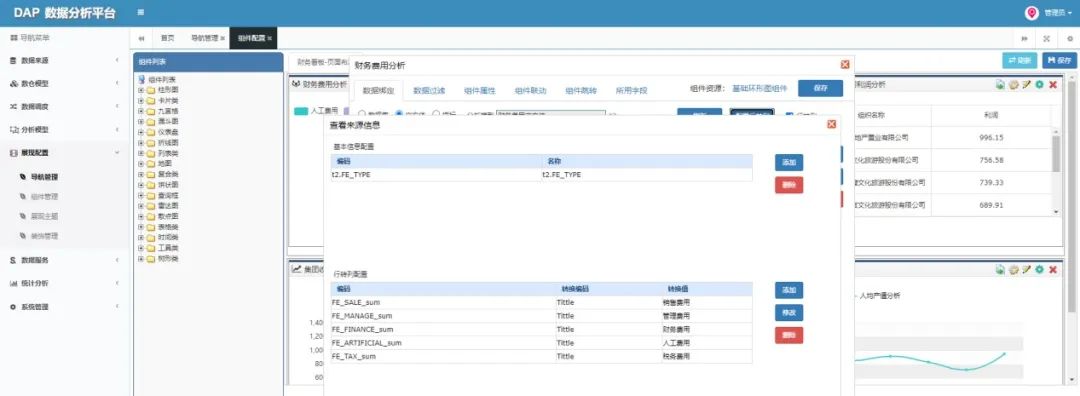

添加需要转换的字段，并配置基础信息，如图：

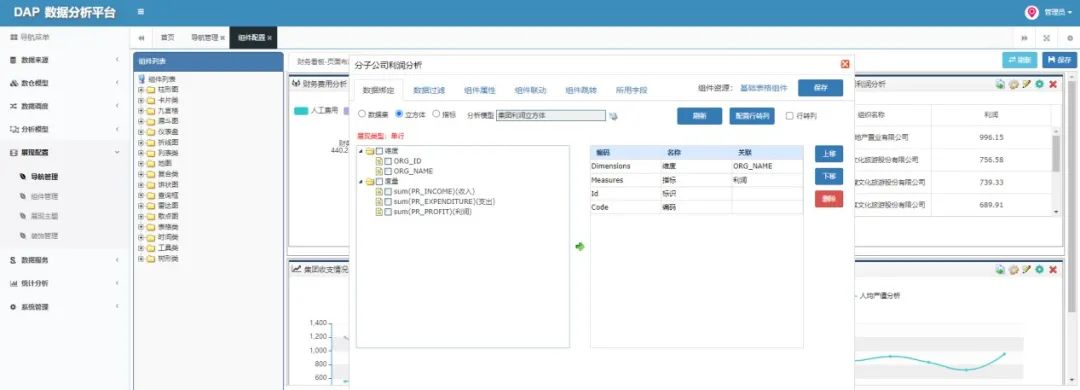

最后，配置对应的维度以及指标并保存即可完成组件的配置，如图：

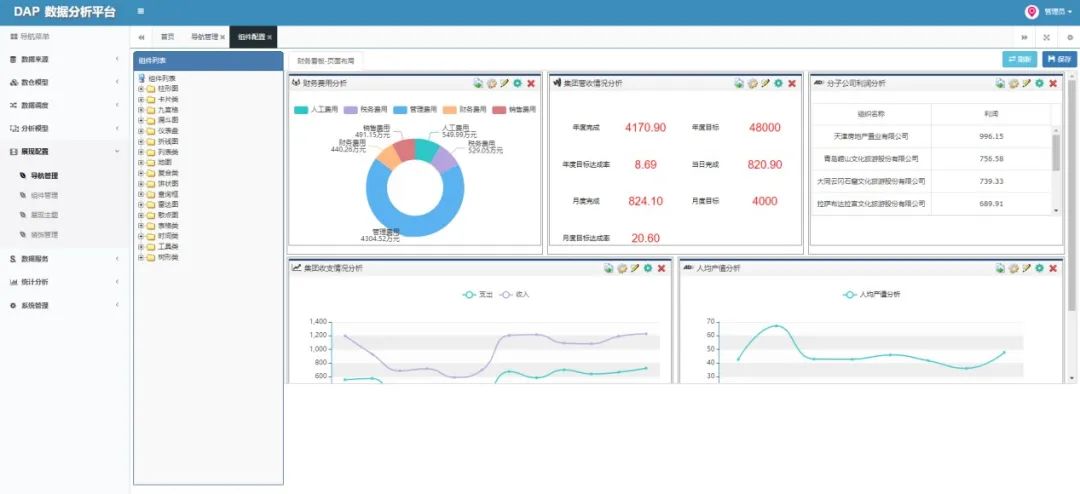

最终效果如图：
当配置组件之后，就可以进行基础的效果展示了，具体效果在上文中已经做出了介绍。在本章节中，将对展示效果配置完成后，如何实现组件间交互的步骤做出阐述。
1组件穿透
组件穿透用于实现页面与页面之间的跳转，配置完成后，点击组件可以跳转到对应的页面中，具体配置步骤如下：

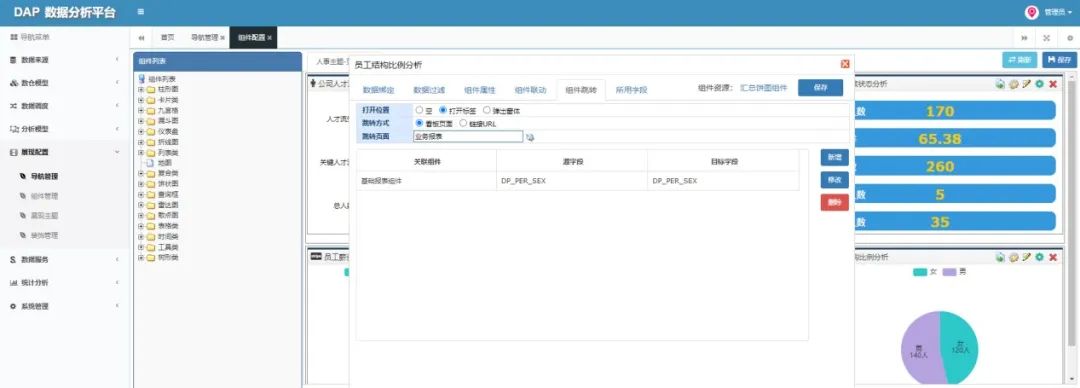

点击配置组件按钮，选择组件跳转，如图：

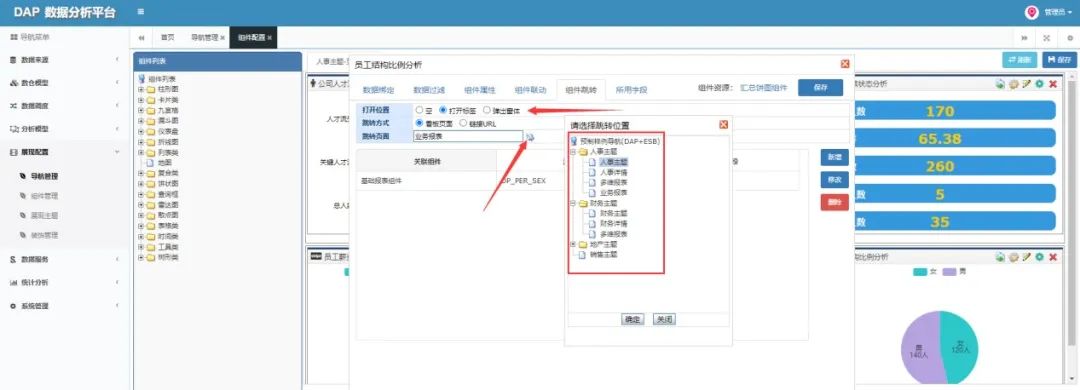

在此页面中可以配置被跳转页面的打开方式，以及跳转哪个页面，如图：

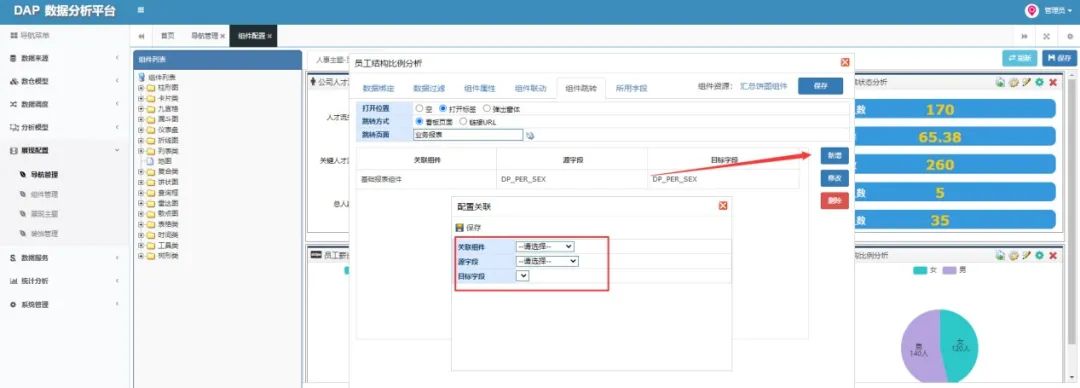

也可以添加条件对跳转时的数据做出过滤，如图：
至此，组件穿透效果已经实现。
2组件联动
配置组件联动后，点击左侧的组织树，可以根据配置的组件进行数据过滤，使对应的组件显示筛选后的数据，具体步骤如下：

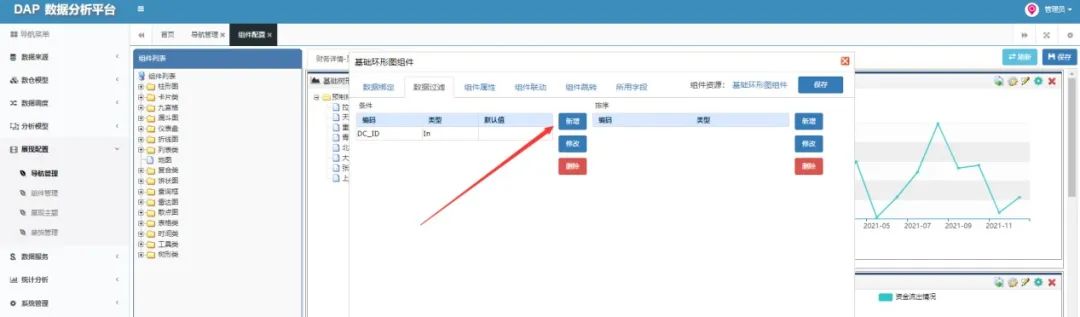

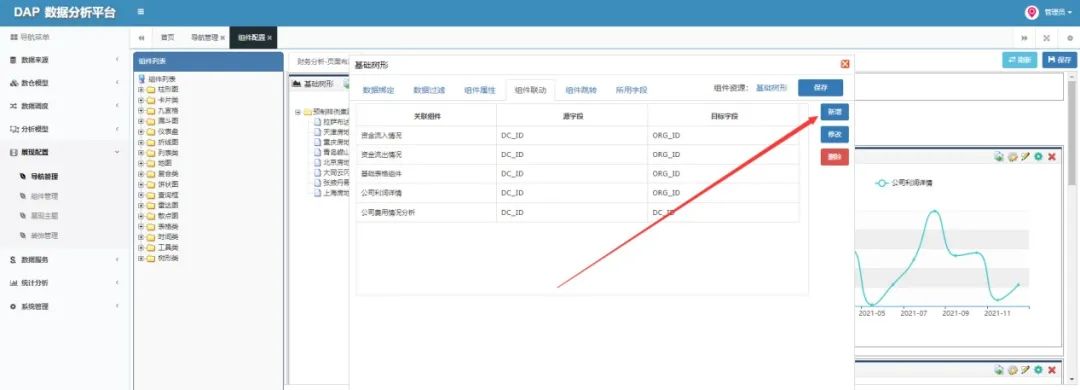

在组件联动中点击新增，如图：

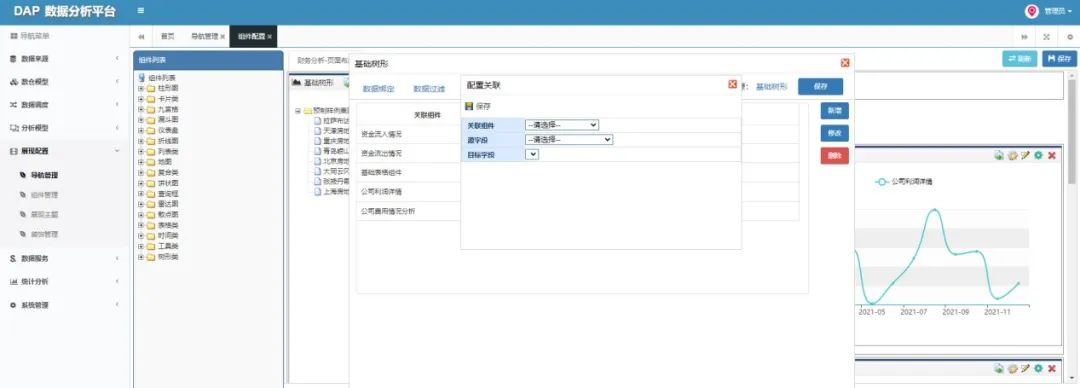

选择需要进行数据筛选的组件以及关联字段，如图：
在对应的组件中，配置组织的过滤条件，根据组织做出数据过滤，如图：
此时，已可以根据组织进行数据过滤显示。
3
功能测试

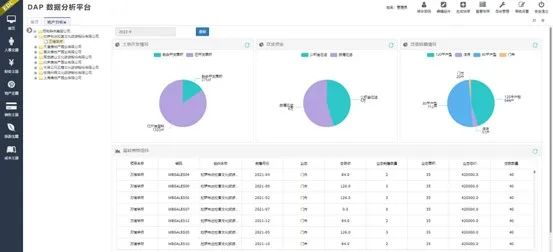

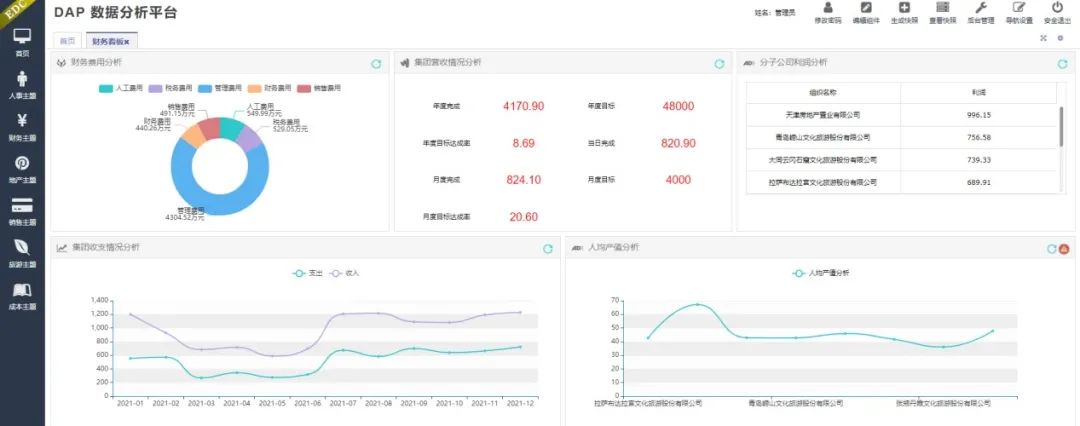

首先查看组件数据显示是否有异常，如图：

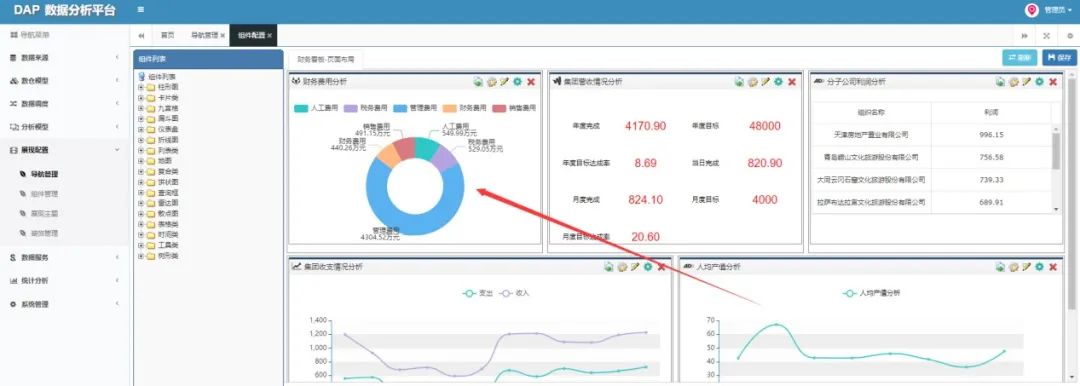

点击组件进行组件穿透功能验证，如图：
对应的页面已打开，如图：

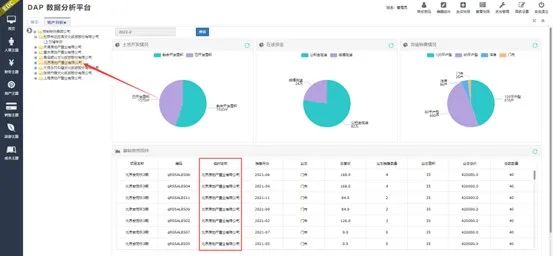

点击左侧树中的组织，验证组件联动功能，如图：
经验证，各部分功能最终效果无异常，数据显示正确，功能配置成功。
1
功能总结
2后续规划
3
总结归纳
DAP产品与市面上其他数据可视化产品的不同之处就在于，DAP产品可以对数据的质量进行管控，保障企业决策者在进行决策时，看到的数据是准确的、可靠的，同时DAP产品可以与公司内部其他产品进行底层元数据共享，在DAP中完成元数据定义后，可在ESB数据服务总线中自动生成数据采集、清洗、转换等流程，同时DAP中的调度资源自动完成关联，进行调用操作，完成数据从业务系统到ODS、再到多层数仓等一系列数据加工构建的操作。
