OpenTSDB是一个分布式、可伸缩的时序数据库，支持高达每秒百万级的写入能力，支持毫秒级精度的数据存储，不需要降精度也可以永久保存数据。其优越的写性能和存储能力，得益于其底层依赖的HBase，HBase采用LSM树结构存储引擎加上分布式的架构，提供了优越的写入能力，底层依赖的完全水平扩展的HDFS提供了优越的存储能力。
在58，OpenTSDB目前主要用于数据平台监控系统中相关性能指标的存储查询，58智能监控系统中回归模型和分类模型原始明细数据存储查询，以及风铃监控预警系统数据的存储查询等。

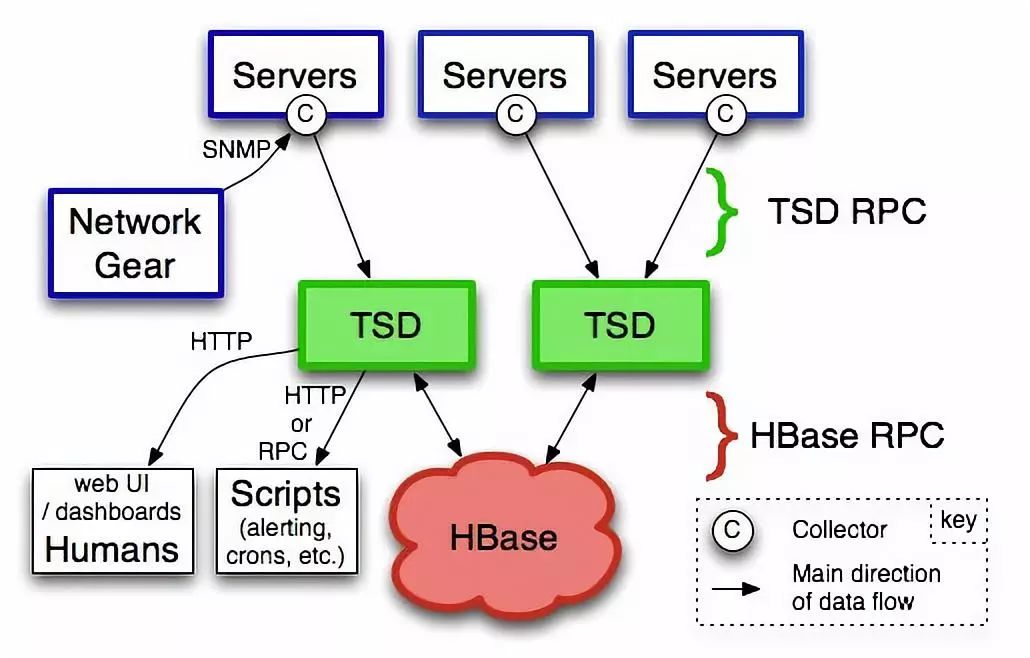

OpenTSDB架构
OpenTSDB主要由以下几部分组成：
(1)Collector：负责从服务器上收集并通过telnet或http协议发送数据给TSD实例；
(2)TSD实例：TSD是无状态的服务，负责接收Collector发送过来的数据，并对外提供数据查询服务，可以部署多个读写实例；
(3)HBase集群：TSD接收到监控数据后，通过AsyncHbase将数据写入到HBase，AsyncHbase是完全异步、非阻塞、线程安全的HBase客户端，使用更少的线程、锁以及内存，可以提供更高的吞吐量，特别对于大量的写操作。
一.数据模型和存储优化
1.数据模型
OpenTSDB采用按指标建模的方式，一个datapoint包含以下几个部分：
(1)metrics：指标名称，例如sys.cpu.user；
(2)timestamp：秒级或毫秒级的Unix时间戳，代表该时间点的具体时间；
(3)tags：一个或多个标签，也就是描述主体的不同的维度。Tag由TagKey和TagValue组成，TagKey就是维度，TagValue就是该维度的值；
(4)该指标的值，目前只支持数值类型的值。
2.存储优化
OpenTSDB对HBase深度依赖，并且根据HBase底层存储结构的特性，做了很多巧妙的优化。
(1)缩短rowkey的长度。OpenTSDB使用一个字典表tsdb-uid，将metrics和tag映射成3位整数的uid，存储指标数据时按uid存储，节省了大量存储空间，同时提高了查询效率。tsdb-uid表结构如下图所示：

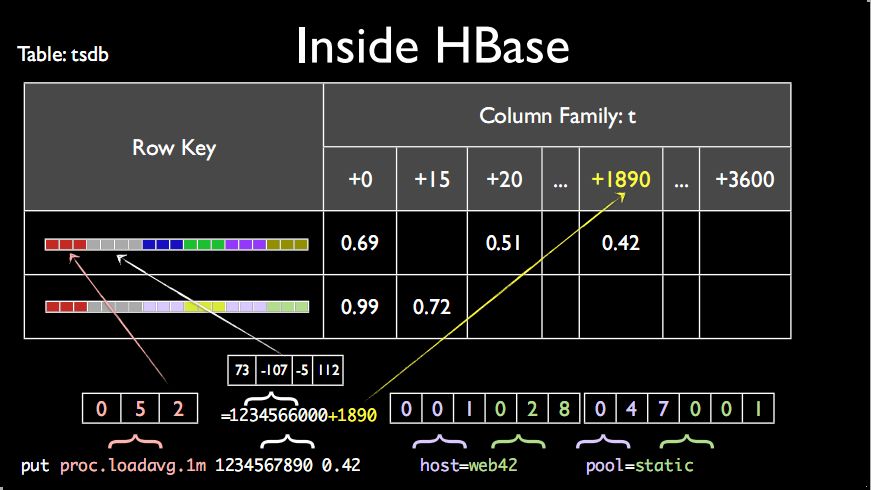

(2)减少keyvalue的数量。OpenTSDB实际存储数据的表为tsdb表，对于一小时内相同metrics和tags的datapoint，在tsdb表中OpenTSDB会合并成一行数据，并且更进一步，将所有列的数据会合并成一列，通过合并数据行和列减少了大量冗余key的存储，节省大量存储空间。tsdb表结构如下图所示：
(3)并发写优化。为了避免热点问题，OpenTSDB支持在建数据存储表时，设置分桶，当某一个metrics下数据点很多时，可以将写压力分散到多个桶中，避免了写热点的产生。
二.案例分享
1.数据平台监控系统

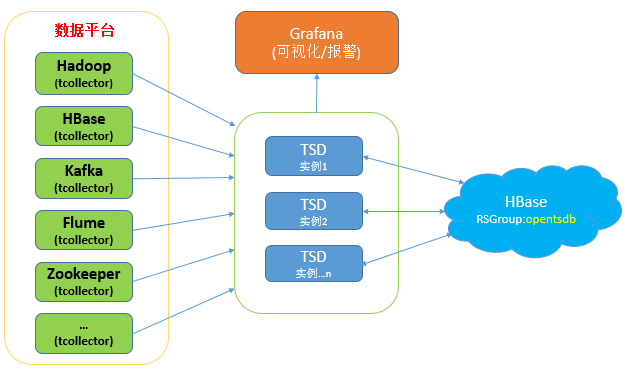

监控系统架构：
数据平台监控系统监控的相关组件包括：Hadoop、HBase、Kafka、Flume和Zookeeper等。由于TSD实例是无状态的，我们部署了多个读写实例，对外通过域名进行数据读写分离，保证服务的高可用。采集的监控数据最终通过TSD实例存储到HBase集群，并基于HBase的RSGroup机制进行物理隔离。由于OpenTSDB的可视化能力较弱，并且没有报警功能，我们选择了Grafana作为监控系统的可视化和报警模块，Grafana支持多种数据源，OpenTSDB是支持的其中一个数据源，而且可视化效果非常好。
在我们的实际使用中，TSD单实例写QPS最高到达了10万+，存储到HBase的监控数据量半年预估达到10T+，而支撑这一能力的后端HBase集群只用了5个节点，从而可以看出OpenTSDB强大的写性能。

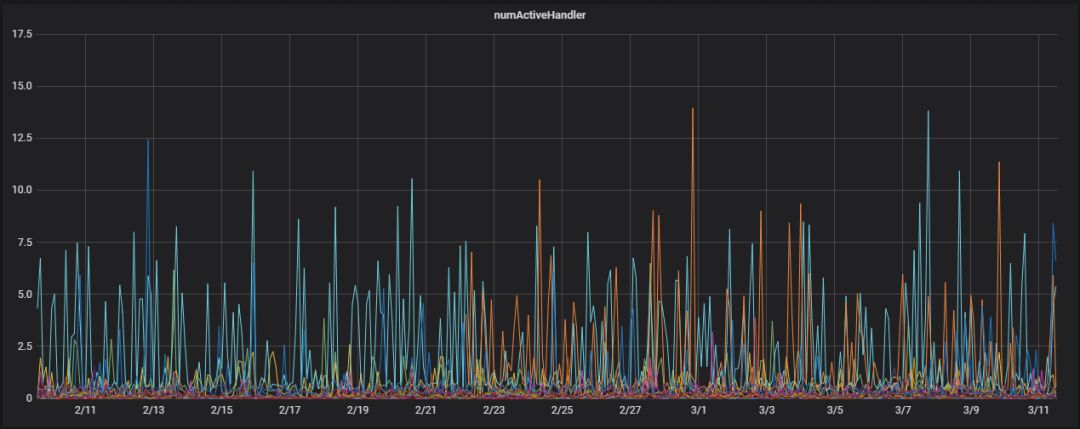

Grafana中RegionServer活跃handler线程数的可视化截图：
2.58智能监控系统

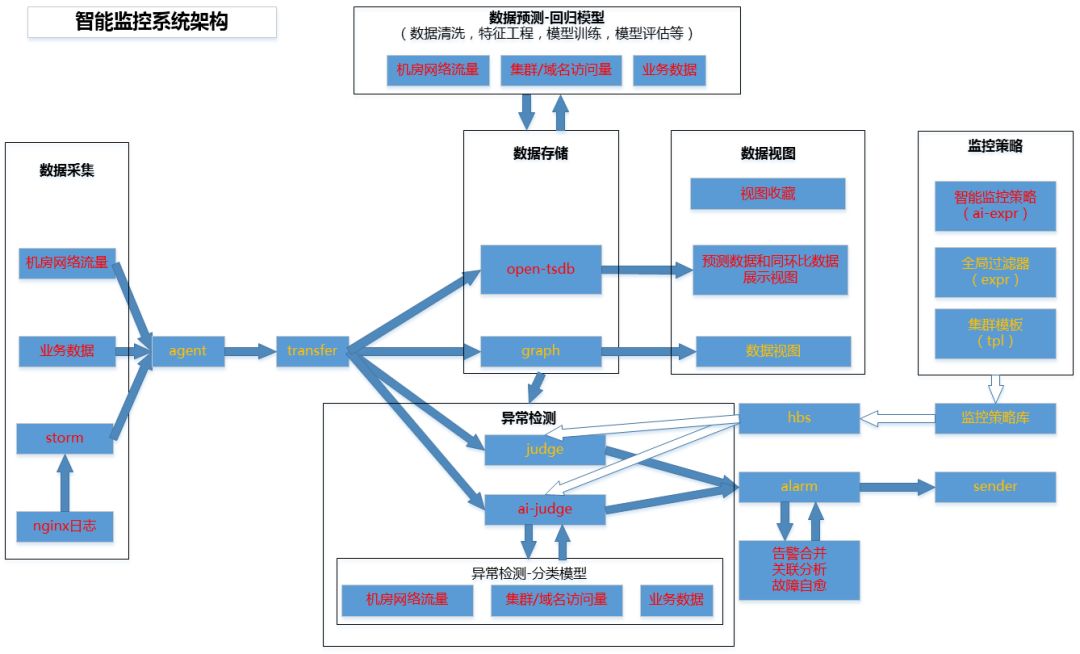

58智能监控系统架构：
58智能监控系统中，OpenTSDB主要用于存储网络出口和业务的进出流量、集群和域名的访问量、宏观业务数据等的原始数据，并使用回归模型按天预测流量变化趋势，使用分类模型对实时流量做异常检测。

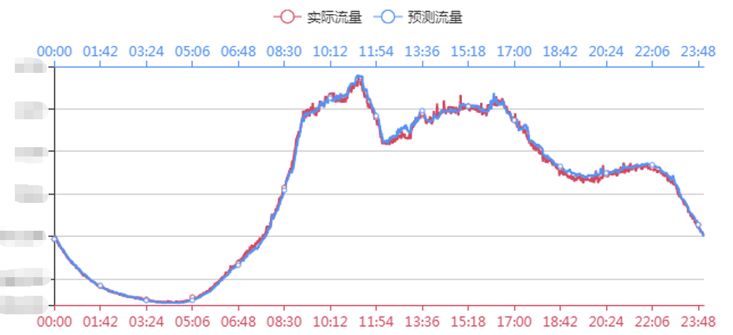

以下是流量预测效果图：
三.遇到的问题
在58智能监控系统和风铃监控预警系统使用OpenTSDB时，我们遇到了一个相同的问题：
某个metrics在同一时间段内写入了大量的datapoint，而且datapoint属于不同的标签组合，标签基数达到百万级，结果在查询这一时段该metrics数据时，响应非常缓慢，甚至将HBase的RegionServer所有handler线程阻塞，导致TSD实例最终不可用，严重影响了用户体验，但是发现查询其它时段该metrics的数据是没有问题的。
问题分析

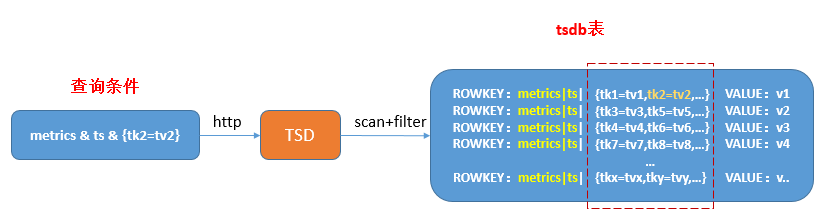

OpenTSDB数据存储表tsdb的rowkey结构：metrics+timestamp+tags，第一个是metrics，第二个是时间戳，第三个是tags，tags可能包含了多个标签名称和标签值，而这些标签之间是没有特定顺序的，比如tags可能取值为：{tk3=tv3,tk1=tv1,tk2=tv2,…}，如下图中tsdb表rowkey部分。在进行查询时，查询条件包括该metrics，查询时间范围包括了有查询问题的时间段，查询标签取值为{tk2=tv2}，如下图查询条件部分。在查询的时候由于无法知道数据写入时rowkey中标签之间的顺序，导致所有的OpenTSDB查询都只能进行前缀查询+filter，前缀查询字段包括metrics和timestamp，而标签匹配只能通过HBase的filter机制在RegionServer内存中进行过滤，如下图红色虚线部分。
而由于该查询时间段内metrics写入了大量标签的数据，标签量基数达到百万级，datapoint更是达到上亿，根据metrics+ts的前缀过滤后，需要在RegionServer内存中filter的标签数据量达到百万级，进行百万级的数据量filter自然会导致查询响应变慢了。
问题解决
(1)建tsdb表时设置预分桶存储，提升并发查询性能，但是由于已经在生产环境中，无法重建该表，该方案舍弃。
(2)删除多余数据。经过和业务沟通，多余入库的这部分数据暂时不需要统计分析，可以删除。考虑到在线删除数据肯定会对线上业务造成干扰，并且考虑到Hbase的LSM存储结构特性，最终采取在测试HBase集群删除数据然后合并到在线集群的方式解决了该问题。

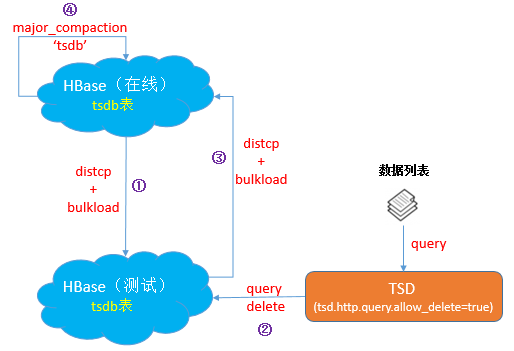

以下是整个删除数据的操作流程，包括4个步骤：
①在测试集群创建和在线集群相同表结构（包括分区信息）的tsdb表，修改hbase集群配置保证不要触发minor compact和major compact。使用跨集群拷贝工具distcp将在线集群tsdb表的hfile文件拷贝到测试集群，最后将hfile通过bulkload工具加载到测试tsdb表中。
②在测试环境部署一个tsdb实例，并开启tsd.http.query.allow_delete=true，允许tsdb实例支持查询的同时删除对应记录，最后根据要删除的数据列表，执行查询删除操作。
③通过distcp拷贝测试环境tsdb表的hfile到hbase在线集群，并执行bulkload操作导入正式的tsdb表。
④对在线集群tsdb表执行major compact，删除问题数据，最终查询性能恢复正常。
更多思考
如果后续还需要对这种删除的数据进行分析，其实我们可以转变思路，数据存储的时候将tag变成metrics来存储，这样就不用担心查询性能问题了。
四.总结
本文从OpenTSDB的整体架构，存储模型，存储优化，在58的使用情况和使用过程中遇到的问题等多个方面进行了详细描述。展望未来，我们希望OpenTSDB在数据安全，多租户方面得到进一步的优化和完善，这样可以将OpenTSDB打造成一个统一的平台，简化现有的部署流程，用户也可以更放心和更容易接入使用。
