简述

实时数据处理领域中，使用 Flink 方式，除了从日志服务订阅埋点数据外，总离不开从关系型数据库订阅并处理相关业务数据，这时就需要监测并捕获数据库增量数据，将变更按发生的顺序写入到消息中间件以供计算（或消费）。

本文主要介绍如何通过 CloudCanal 快速构建一条高效稳定运行的 MySQL -> Kafka -> Flink 数据同步链路。

技术点

兼容多种常见消息结构

CloudCanal 目前支持 Debezium Envelope (新增)、Canal、Aliyun DTS Avro 等多种流行消息结构，对数据下游消费比较友好。

本次对 Debezium Envelope 消息格式的支持，我们采用了一种轻量的方式做到完全兼容，充分利用 CloudCanal 增量组件，扩展数据序列化器 (EnvelopDeserialize)，得到 Envelop 消息并发送到 Kafka 中。

其中Envelop的消息结构分为Payload 和Schema 两部分

Payload:存储具体数据
Schema:定义 Payload 的解析格式 (默认关闭)

{
  "payload":{
    "after":{
      "column_1":"3",
      ...
    },
    "before":null,
    "op":"c",
    "source":{
      "db":"kafka_test",
      "table":"new_table"
      "pos":110341861,
      "ts_ms":1659614884026,
      ...
    },
    "ts_ms":1659614884026
  },
  "schema":{
    "fields":[
      {
        "field":"after",
        "fields":[
          {
            "field":"column_1",
            "isPK":true,
            "jdbType":4,
            "type":"int(11)"
          },
          ...
        ],
        "type":"struct"
      },
      ...
    ],
    "type":"struct"
  }
}

高度可视化的CDC

CDC 工具如 FlinkCDC、Maxwell、Debezium ... 各有特色，CloudCanal 相对这些产品，最大的特点是高度可视化，自动化，下表针对目标端为Kafka 的 CDC 简要做了一些对比。

	CloudCanal	FlinkCDC	Maxwell
产品化	完备	基础	无
同步对象配置	可视化	代码	配置文件
封装格式	多种常用格式	自定义	JSON
高可用	有	有	无
数据初始化（snapshot）	实例级	实例级	单表
源端支持	ORACLE,MySQL,SQLServer,MongoDB,PostgreSQL...	ORACLE,MySQL,SQLServer,MongoDB,PostgreSQL...	MySQL

CloudCanal 在平衡性能的基础上，提供多种关系型数据源的同步，以及反向同步；提供便捷的可视化操作、轻巧的数据源添加、轻便的参数配置；提供多种常见的消息格式，仅仅通过鼠标点击，就可以使用其他 CDC 的消息格式的传输，让数据处理变的异常的快捷、方便。

其中经过我们在相同环境的测试下， CloudCanal 在高写入的 MySQL 场景中，处理数据的效率表现的很出色，后续我们会继续对 CloudCanal 进行优化，提升整体的性能。

综上，相比与类似的 CDC 产品来说，CloudCanal 简单轻巧并集成一体化的操作占据了很大的优势。

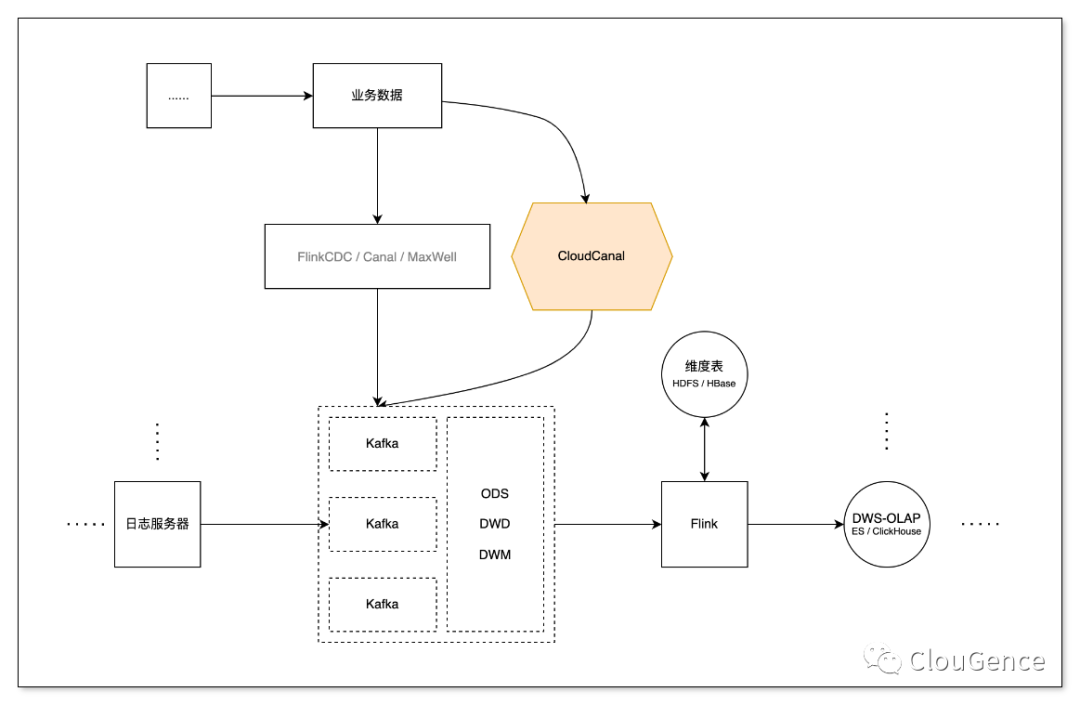

无缝对接 Flink 流式计算

Flink 流式计算中不仅要订阅日志服务器的日志埋点信息，同样需要业务数据库中的信息，通过 CDC 工具订阅数据，能减少查询对业务数据库产生的压力还能以流的形式传输，方便与日志服务器中的数据进行关联处理。

实际开发中，可以将业务数据库中的信息提取过滤之后动态的放入 Hbase 中作为维度数据，方便相关联的宽表进行关联查询；也可以对数据进行开窗、分组、聚合，同样也可以下沉到其他的 Kafka 消费者组中，实现数据的分层。

操作示例

前置条件

本例使用 Envelop 消息格式，关系型数据库 MySQL 为示例，展示 MySQL 对接 Flink 的 Demo
登陆 CloudCanal SaaS版，使用参见快速上手文档
准备好 1 个 MySQL 实例，1 个 Kafka 实例（本例使用自己搭建的 MySQL 5.6，阿里云 Kafka 2.2）
准备好 Flink 消费端程序，配置好相关信息：flink-demo 下载

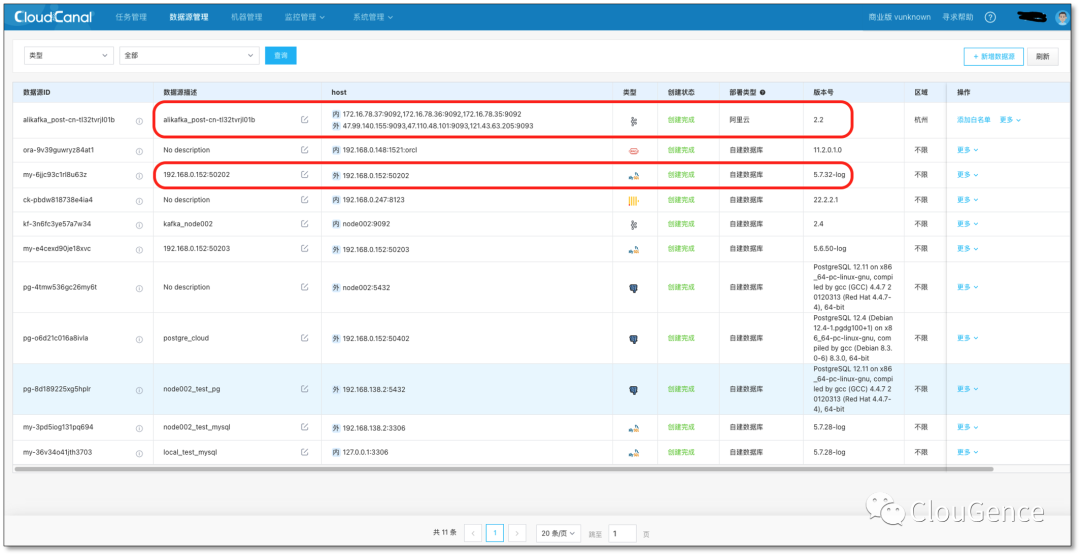

登录 CloudCanal 平台，添加 Kafka，MySQL

Kafka 自定义一个主题 topic_1，并创建一条 MySQL -> Kafka 链路作为增量数据来源

任务创建

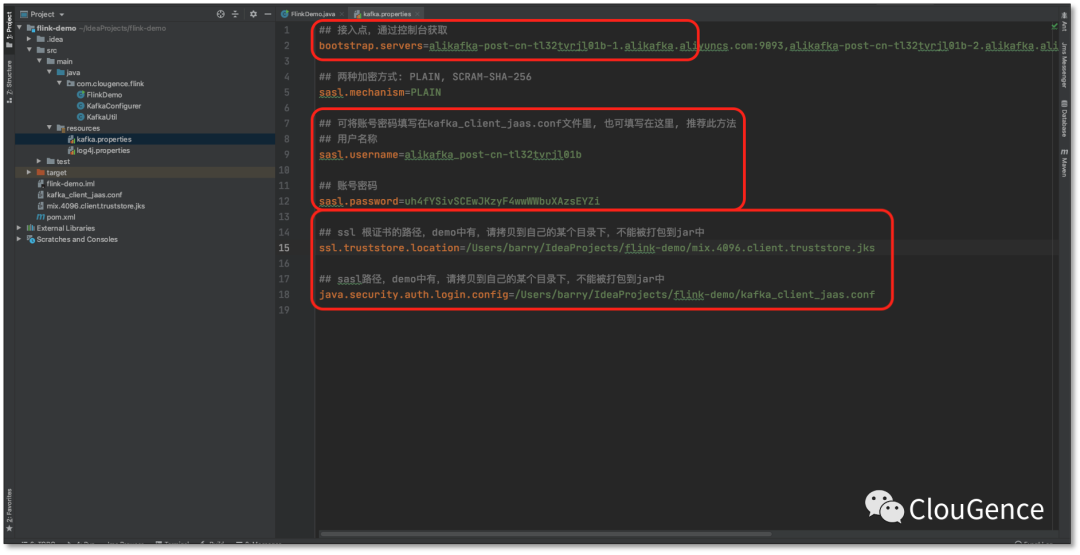

首先配置FlinkDemo程序的阿里云 Kafka 相关信息

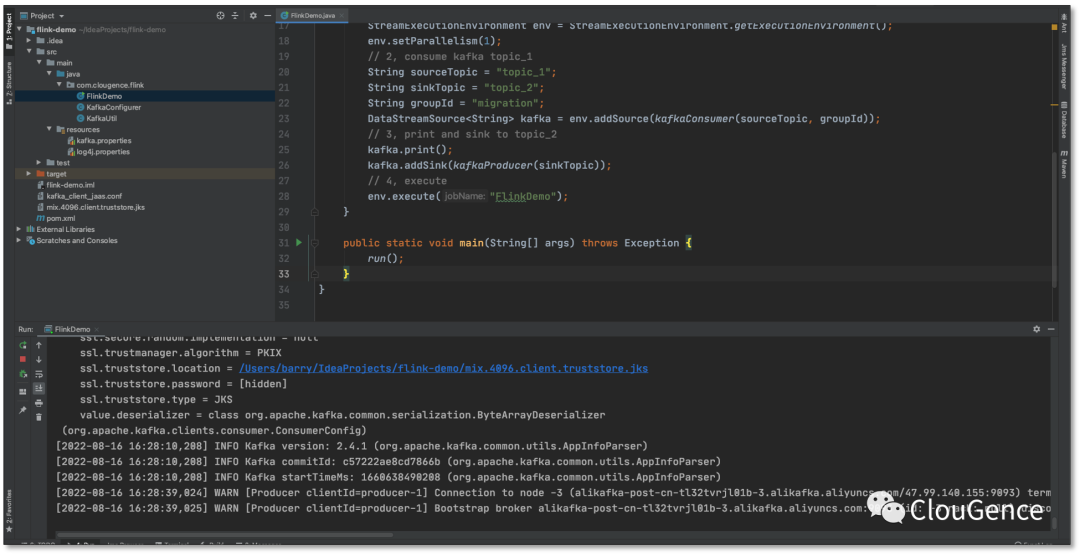

运行 FlinkDemo 程序，等待消费 MySQL 同步 Kafka 的数据（程序不要关闭）

任务管理 -> 任务创建

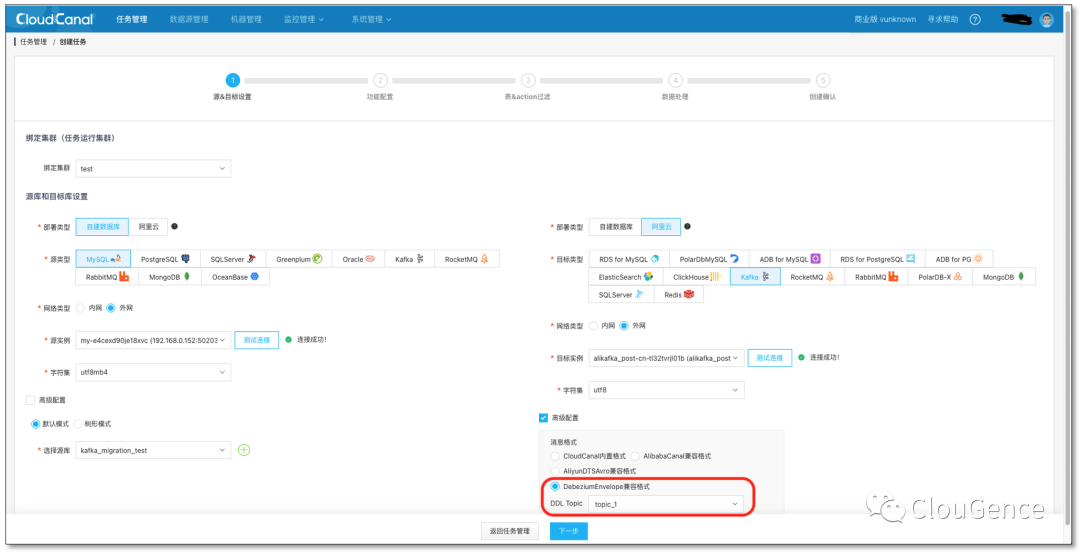

测试链接并选择源和目标数据库，并选择 DebeziumEnvelope 消息格式，和 topic_1 主题 (在阿里云里提前创建)

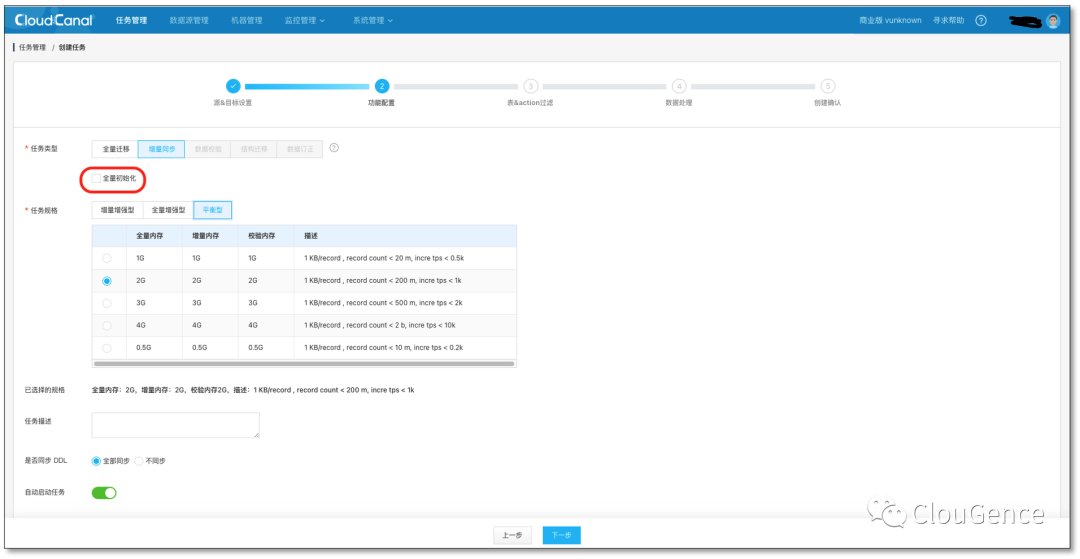

选择 数据同步，不勾选 全量数据初始化，其他选项默认

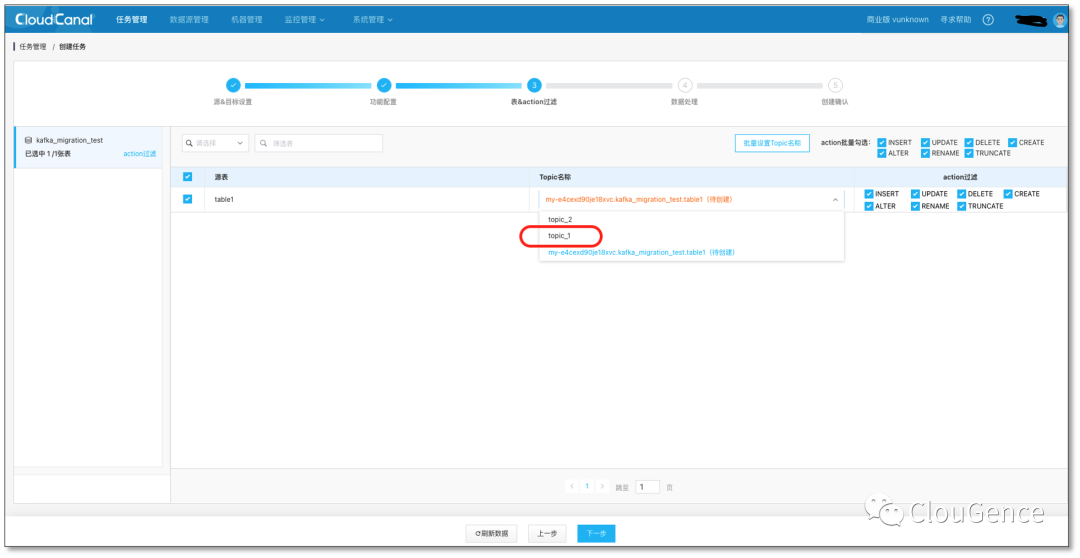

选择需要迁移同步的表 table1 和对应的 Kafka 主题 topic_1

持续点击下一步，并创建出数据同步任务。

Flink 消费数据

向 MySQL 生成数据，MySQL -> Kafka(topic_1) -> Flink

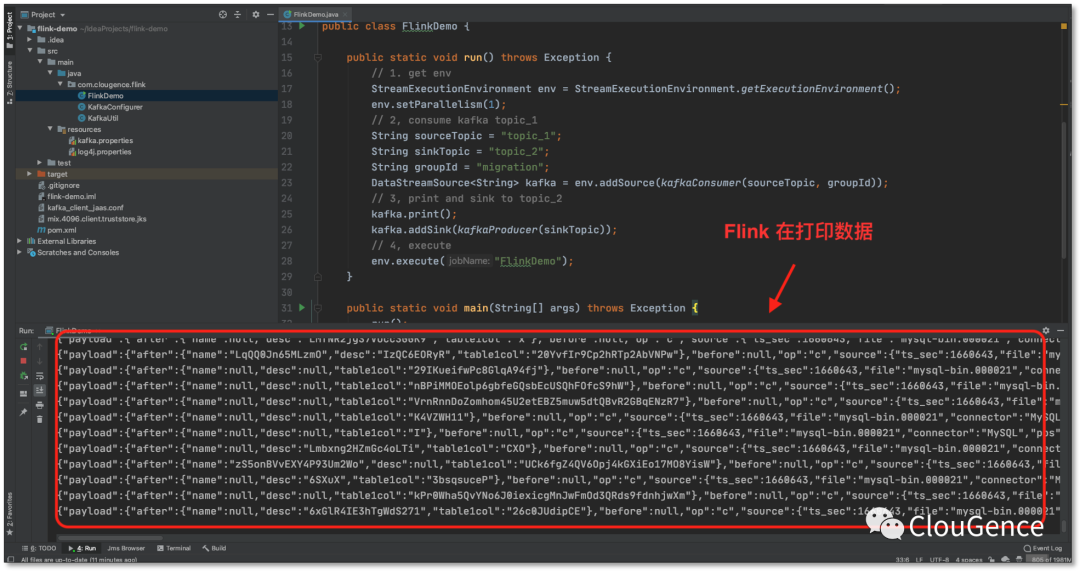

FlinkDemo 接收到 Kafka(topic_1) 数据，下沉到 topic_2 主题，打印并输出；这里 Flink 程序可以做更多的流式计算的操作，FlinkDemo 只是演示了最基本的数据传输案例。

常见问题

还支持哪些源端数据源呢？

目前开放 MySQL、Oracle，SQLServer，Postgres，MongoDB 到 Kafka，如果各位有需求，可以在社区反馈给我们。

支持 DDL 消息同步吗?

目前关系型数据到 kafka 是支持 DDL 消息的同步的，可以将关系型数据库 DDL 的变化同步到 Kafka 当中。

总结

本文简单介绍了如何使用 CloudCanal 进行 MySQL -> Kafka -> Flink 数据迁移同步。各位读者朋友，如果你觉得还不错，请点赞、评论加转发吧。
