Redis Sentinel哨兵模式

并发编程之美 2020-09-09

1411

介绍

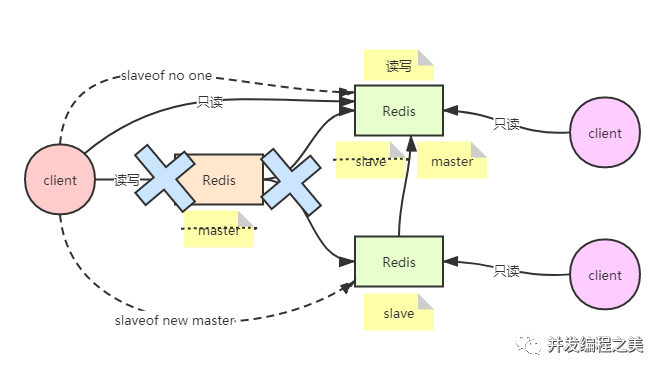

Redis的主从复制有两个作用，第一个是给主提供了备份，当主节点挂掉之后，备份中有完整的数据，第二个是对主进行一个分流，例如读写分离功能，将大部分的读分流到从节点中去执行，减轻主节点的压力。但是主从复制存在的问题是当主节点出现问题时，需要手动故障转移，将一个从节点晋升为主节点；并且写能力和存储能力受到限制，都限制在一个节点上，其他节点都是备份。例如之前介绍的主从复制故障处理：

上述过程也可以依赖于脚本来完成，使用脚本不断与监控master节点是否有问题，如果有问题则将master进行下线，然后选择一个新的master，让其他节点都slaveof新的master节点。Redis针对上述问题提供了Redis sentinel的高可用实现，可以完成故障发现、故障自动转移、配置中心以及客户端通知等，下面我们看下Redis sentinel是如何解决这个的。

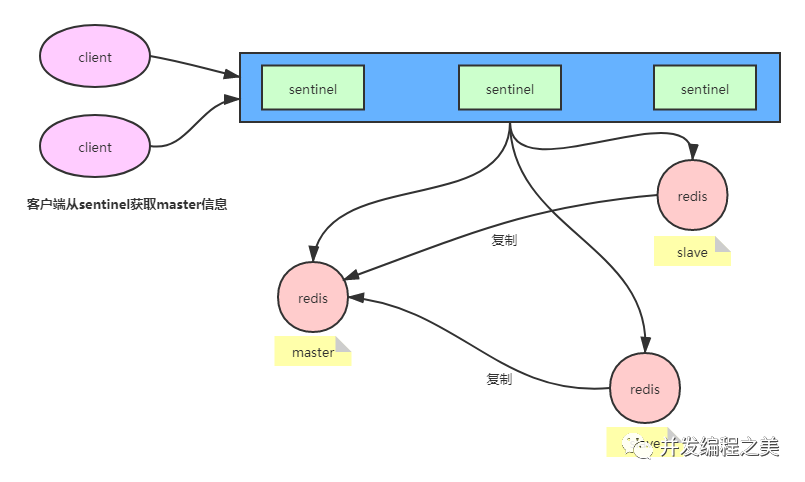

一、Redis Sentinel架构

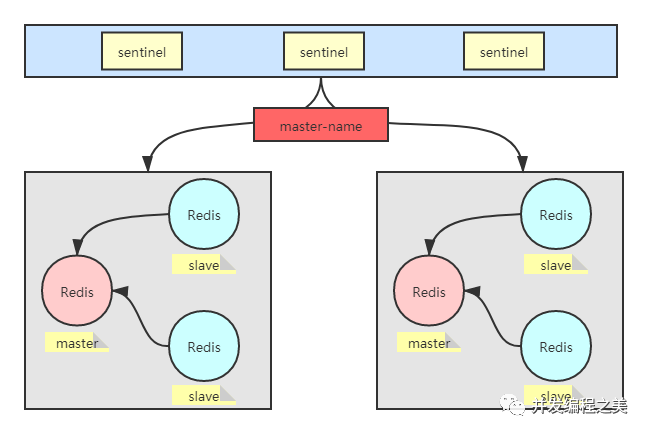

Redis Sentinel架构首先依然是一个主从结构，还有多个sentinel节点，你可以把它想象成一个Redis进程，但这个进程它不会存储数据，它的作用是完后对Redis的一个故障判断与故障转移的处理，它可以对master和slave进行一个监控，每套master和slave会使用master-name作为一个标识。Redis Sentinel中的Sentinel节点个数应该大于等于3且最好为奇数。

对于客户端来说，它不会直接从Redis获取信息，不会记录某个Redis的ip地址，而是直接记录Redis sentinel的地址。客户端不关心谁是master和slave，而是由sentinel来监控master和slave的状态。

二、Redis Sentinel安装与配置

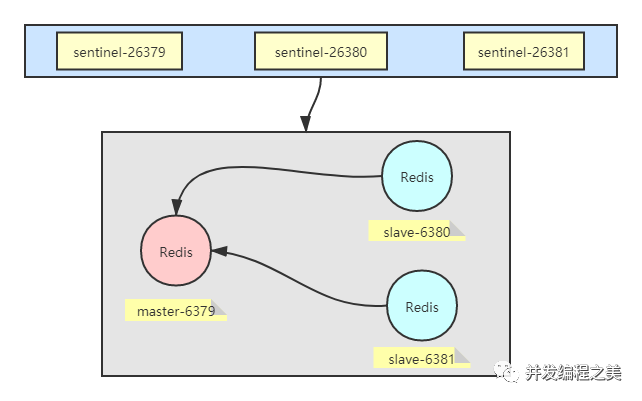

本机安装部署sentinel说明：

sentinel的主要配置说明：

port ${port}
daemonize yes
pidfile "/var/run/redis-sentinel.pid"
logfile "${port}.log"
dir "/home/duan/myhome/soft/redis/redis-5.0.3/data"
sentinel monitor mymaster 127.0.0.1 6379 2
sentinel down-after-milliseconds mymaster 30000
sentinel parallel-syncs mymaster 1
sentinel failover-timeout mymaster 180000

2表示至少有多少个sentinel认为master有问题了则进行故障转移
30000毫秒表示30秒sentinel ping master ping不通，则认为master有问题
下面两个是复制配置，我们选择了新的master之后，其他老的slave会对新的master进行复制，1表示每次只能复制一个，减轻master的压力
最后一个是故障转移时间

下面介绍下Redis Sentinel的配置演示。

6379Redis配置：

[root@common redis-5.0.3]# cat redis_6379.conf
bind 0.0.0.0
port 6379
daemonize yes
pidfile var/run/redis_6379.pid
logfile "/home/duan/myhome/soft/redis/redis-5.0.3/logs/6379.log"
dir /home/duan/myhome/soft/redis/redis-5.0.3/data/

6380Redis配置：

[root@node1 redis-5.0.3]# cat redis_6380.conf
port 6380
daemonize yes
pidfile var/run/redis_6380.pid
logfile "/home/duan/myhome/soft/redis/redis-5.0.3/logs/6380.log"
dir home/duan/myhome/soft/redis/redis-5.0.3/data/
slaveof 192.168.1.102 6379

6381Redis配置：

[root@node2 redis-5.0.3]# cat redis_6381.conf
port 6381
daemonize yes
pidfile var/run/redis_6381.pid
logfile "/home/duan/myhome/soft/redis/redis-5.0.3/logs/6381.log"
dir home/duan/myhome/soft/redis/redis-5.0.3/data/
slaveof 192.168.1.102 6379

可以通过快速生成从节点的配置信息：

[root@common config]# sed 's/6379/6380/g' redis_6379.conf > redis_6380.conf
[root@common config]# sed 's/6379/6381/g' redis_6379.conf > redis_6381.conf

启动redis：

[root@common redis-5.0.3]# redis-server redis_6379.conf
[root@common redis-5.0.3]# ps -ef | grep redis
root       4453      1  0 23:24 ?        00:00:00 redis-server *:6379
root       4460   2983  0 23:24 pts/0    00:00:00 grep --color=auto redis
[root@common redis-5.0.3]# redis-server redis_6380.conf
[root@common redis-5.0.3]# redis-server redis_6381.conf

启动客户端：

[root@common redis-5.0.3]# redis-cli
127.0.0.1:6379> ping
PONG


[root@node1 redis-5.0.3]# redis-cli -p 6380
127.0.0.1:6380> ping
PONG


[root@node2 redis-5.0.3]# redis-cli -p 6381
127.0.0.1:6381> ping
PONG

查看主节点信息：

127.0.0.1:6379> info replication
# Replication
role:master
connected_slaves:2
slave0:ip=192.168.1.104,port=6380,state=online,offset=154,lag=2
slave1:ip=192.168.1.106,port=6381,state=online,offset=154,lag=1
master_replid:28cd61c74cf41734081951ba93c6a89055aade20
master_replid2:0000000000000000000000000000000000000000
master_repl_offset:154
second_repl_offset:-1
repl_backlog_active:1
repl_backlog_size:1048576
repl_backlog_first_byte_offset:1
repl_backlog_histlen:154
127.0.0.1:6379>

可以看到主节点信息有两个从节点connected_slaves:2
并且从节点的信息也已生成slave0和slave1

主从配置踩坑：

主从配置服务启动发现info replication的connected_slaves一直是0，查找原因发现主要是下面两个原因：

主节点配置：bind 0.0.0.0，这样redis才会listen来源于各个ip地址的请求，要不只会处理指定地址来的请求

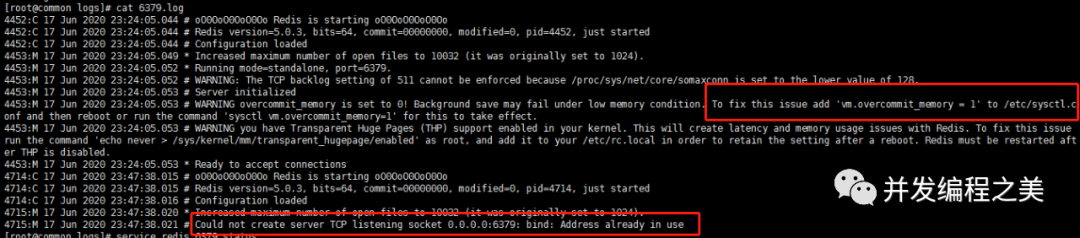

因为我的Redis配置后台服务，所以查看日志看到了是和我后台自启动的redis冲突了，将后台自启动的Redis服务kill掉再查看，主从配置正常了

Redis的主从配置已经配置完了，接下来我们配置Redis sentinel。

6379sentinel配置：去掉注释和空格查看

[root@common redis-5.0.3]# cat sentinel.conf | grep -v "#" | grep -v "^$" > redis_sentinel_26379.conf
[root@common redis-5.0.3]# cat redis_sentinel_26379.conf
port 26379
daemonize yes
pidfile "/var/run/redis-sentinel.pid"
logfile "/home/duan/myhome/soft/redis/redis-5.0.3/logs/26379.log"
dir "/home/duan/myhome/soft/redis/redis-5.0.3/data"
sentinel monitor mymaster 127.0.0.1 6379 2
sentinel down-after-milliseconds mymaster 30000
sentinel parallel-syncs mymaster 1
sentinel failover-timeout mymaster 180000

使用Redis sentinel启动：

[root@common redis-5.0.3]# redis-sentinel redis_sentinel_26379.conf
[root@common redis-5.0.3]# ps -ef | grep redis-sentinel
root       5280      1  0 00:24 ?        00:00:00 redis-sentinel *:26379 [sentinel]
root       5295   2983  0 00:24 pts/0    00:00:00 grep --color=auto redis-sentinel
[root@common redis-5.0.3]#

连接客户端：

[root@common redis-5.0.3]# redis-cli -p 26379
127.0.0.1:26379> set hello world
(error) ERR unknown command `set`, with args beginning with: `hello`, `world`,
127.0.0.1:26379> ping
PONG
127.0.0.1:26379> info replication
# Sentinel
sentinel_masters:1
sentinel_tilt:0
sentinel_running_scripts:0
sentinel_scripts_queue_length:0
sentinel_simulate_failure_flags:0
master0:name=mymaster,status=ok,address=127.0.0.1:6379,slaves=2,sentinels=1
127.0.0.1:26379>

可以到master相关的信息，ip端口号，从节点的个数以及sentinels的个数。

启动sentinel之后查看配置变化：

[root@common redis-5.0.3]# cat redis_sentinel_26379.conf
port 26379
daemonize yes
pidfile "/var/run/redis-sentinel.pid"
logfile "/home/duan/myhome/soft/redis/redis-5.0.3/logs/26379.log"
dir "/home/duan/myhome/soft/redis/redis-5.0.3/data"
sentinel myid 46da8b1dd13d41c1f9dd00a17e19c1237f0150af
sentinel deny-scripts-reconfig yes
sentinel monitor mymaster 127.0.0.1 6379 2
sentinel config-epoch mymaster 0
# Generated by CONFIG REWRITE
protected-mode no
sentinel leader-epoch mymaster 0
sentinel known-replica mymaster 192.168.1.106 6381
sentinel known-replica mymaster 192.168.1.104 6380
sentinel current-epoch 0

可以从#Generated by CONFIG REWRITE（配置重写产生的配置）看出：

发现master的两个从节点，6380，6381
去掉了我们默认的30000和180000（故障转移时间）以及复制的并行度等的配置
增加一些配置选举的一些东西

相同的步骤我们配置26380和26381，分别启动之后查看info sentinel信息：

[root@node1 redis-5.0.3]# redis-cli -p 26380
127.0.0.1:26380> info sentinel
# Sentinel
sentinel_masters:1
sentinel_tilt:0
sentinel_running_scripts:0
sentinel_scripts_queue_length:0
sentinel_simulate_failure_flags:0
master0:name=mymaster,status=ok,address=192.168.1.102:6379,slaves=2,sentinels=3
127.0.0.1:26380>

[root@node2 redis-5.0.3]# redis-cli -p 26381
127.0.0.1:26381> info sentinel
# Sentinel
sentinel_masters:1
sentinel_tilt:0
sentinel_running_scripts:0
sentinel_scripts_queue_length:0
sentinel_simulate_failure_flags:0
master0:name=mymaster,status=ok,address=192.168.1.102:6379,slaves=2,sentinels=3
127.0.0.1:26381>

三、Java客户端来连接Redis Sentinel

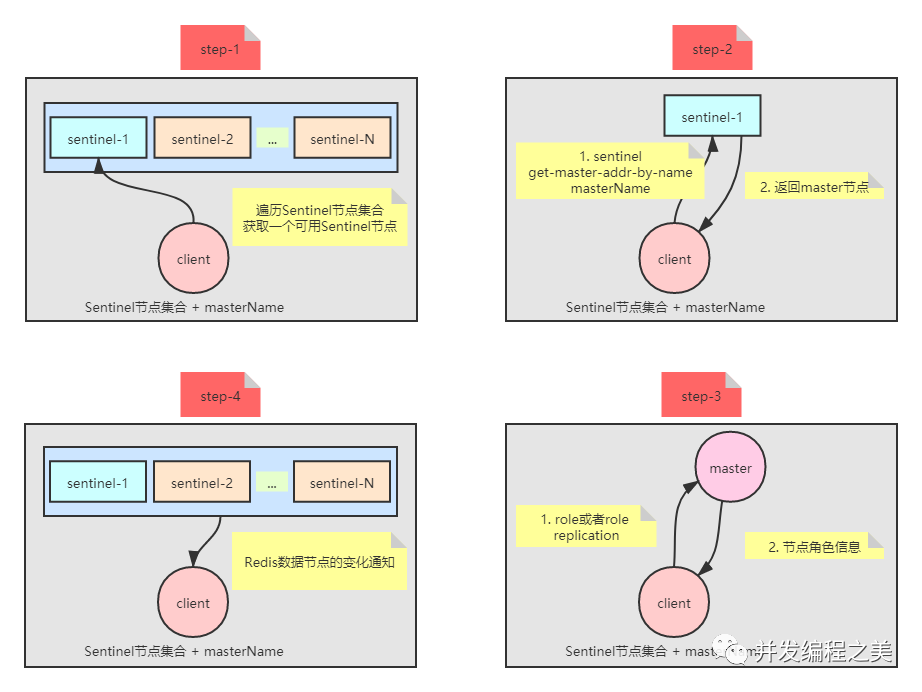

客户端如果采用直连的方式，当master挂掉之后客户端是无法收到通知的，所以做不到客户端高可用。下面看一下客户端使用Redis Sentinel实现高可用的流程：

遍历Sentinel节点集合获取一个可用Sentinel节点
Sentinel节点会监控Redis节点，返回redis的master节点
通过master节点获取到节点的角色信息
通知客户端Redis数据节点的变化

Redis为了保证连接的高效，这里的实现并没有使用代理，基本原理如下图：

使用Java客户端连接代码示例：

JedisSentinelPool sentinelPoll = new JedisSentinelPool(masterName, sentinelSet, poolConfig, timeout);
Jedis jedis = null;
try {
    jedis = redisSentinelPoll.getResource();
     jedis common;
} catch (Exception e) {
    log.error(e.getMessage(), e);
} finally {
    if (jedis != null) {
        jedis.close();
    }
}

四、故障转移

前面介绍了主从复制时的手动故障转移，下面我们介绍Redis Sentinel是怎么实现自动故障转移的。

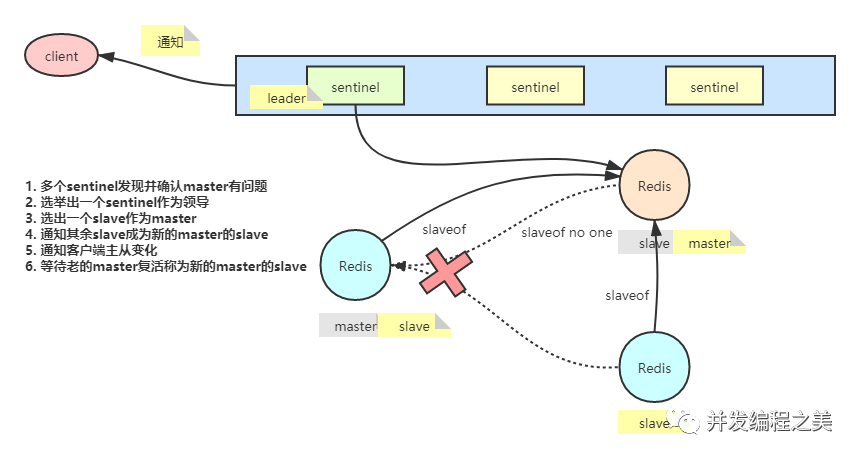

Redis Sentinel的故障转移过程

多个sentinel发现并确认master有问题
选举出一个sentinel作为领导
选出一个slave作为master
通知其余slave成为新的master的slave
通知客户端主从变化
等待老的master复活称为新的master的slave

实际上就是手动故障转移变成sentinel进行故障发现以及故障自动转移以及通知客户端。

故障转移机制

redis sentinel可以对redis节点做失败判定和故障转移，通过三个定时任务实现了Sentinel节点对于主节点、从节点、其余Sentinel节点的监控。

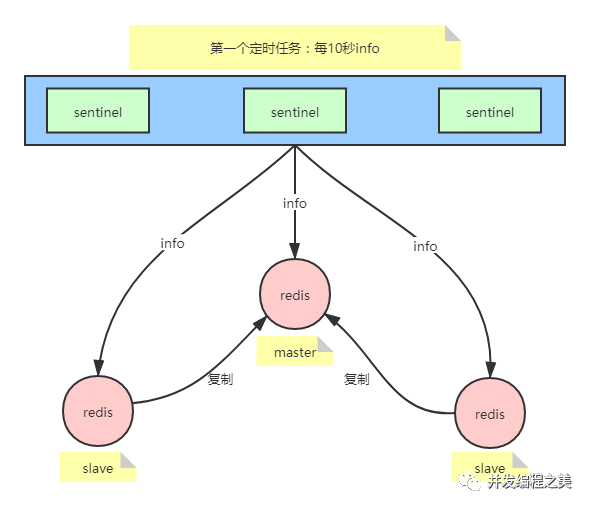

1. 每10秒每个sentinel对master和slave执行info

发现slave节点
确认主从关系

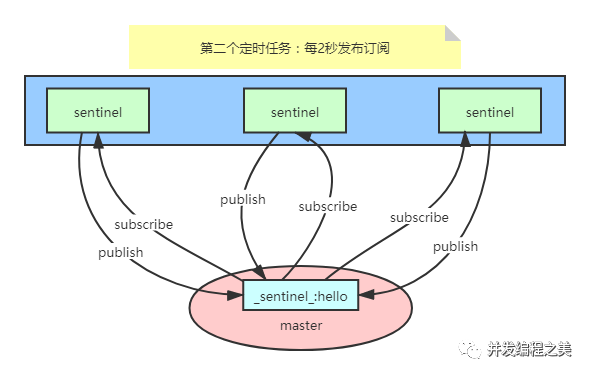

2. 每2秒每个sentinel通过master节点的channel交换信息（pub/sub）

通过sentinel:hello频道交互
交互对节点的看法和自身信息

3. 每1秒每个sentinel对其他sentinel和redis执行ping

是一个心跳检测的过程

主观下线与客观下线

Redis Sentinel在对节点做失败判定时分为主观下线和客观下线。

主观下线：

sentinel down-after-millisenconds <masterName> <timeout>
sentinel down-after-millisenconds myMaster 30000

每个sentinel节点对Redis节点失败的偏见

客观下线：

sentinel monitor <masterName> <ip> <port> <quorum>
sentinel monitor myMaster 127.0.0.1 6379 2

所有sentinel节点对Redis节点失败达成共识（超过quorum个统一）。sentinel is-master-down-by-addr

领导者选举

当节点下线之后是Sentinel节点的领导者选举过程，原因是只有一个sentinel节点完成故障转移。选举时所有Sentinel节点通过sentinel is-master-down-by-addr命令都希望成为领导者。

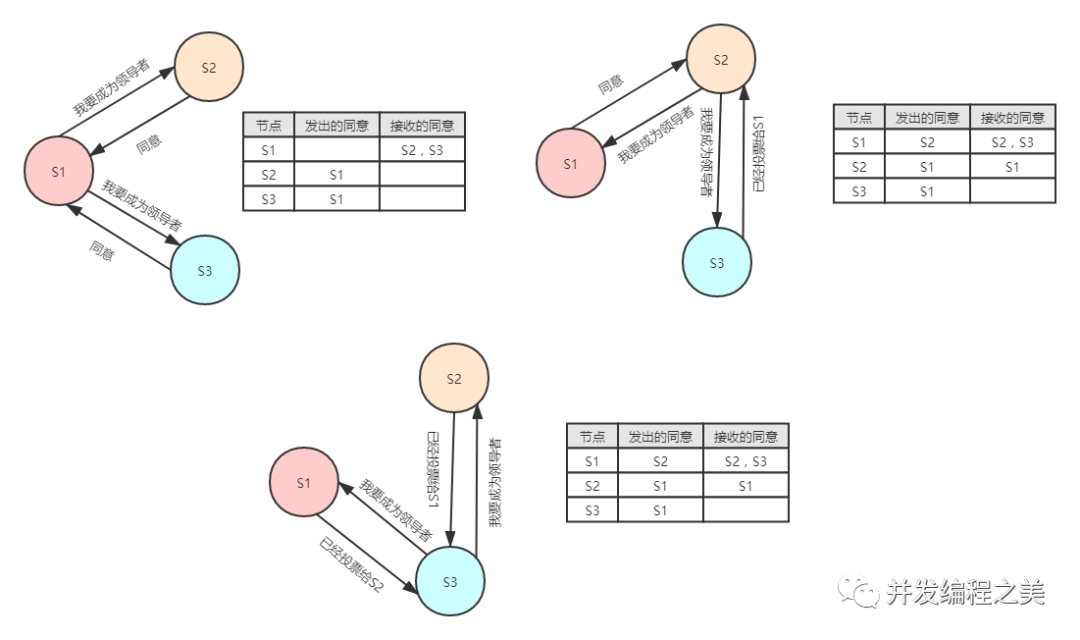

领导者选举基本过程说明（raft算法）：

每个做主观下线的sentinel节点向其他sentinel节点发送命令，要求将它设置为领导者
收到命令的sentinel节点如果没有同意通过其他sentinel节点发送的命令，那么将同意该请求，否则拒绝
如果该sentinel节点发现自己的票数已经超过sentinel集合半数且超过quorum，那么它将成为领导者
如果此过程有多个sentinel节点成为领导者，那么将等待一段时间重新进行选举

Raft算法是对一致性算法Paxos算法的升级精简版，更易于用于构建实际的系统中。在分布式系统中，一致性指的是集群中的多个节点在状态上达成一致。但是在现实场景中，由于程序崩溃、网络故障、硬件故障、断电等原因，节点间的一致性很难保证，这样就需要Paxos、Raft等一致性协议。Paxos协议是Leslie Lamport在1990年提出的一种基于消息传递的、具有高度容错特性的一致性算法。但是Paxos有两个明显的缺点：第一个缺点就是Paxos算法难以理解。第二个缺点就是并没有提供构建现实系统的良好基础。

关于Paxos、Raft一致性协议算法目前也已经写完了，大家后续可以关注。

故障转移详情

sentinel领导者节点选举完成后进行故障转移：

从slave节点中选出一个合适的节点作为新的master节点
对上述的slave节点执行slaveof no one命令让其成为master节点

向剩余的slave节点发送命令，让他们成为新的master节点的slave节点，复制规则和parallel-syncs参数有关：

1. 假如现在是一主三从，主挂掉了，选择一个新slave节点成为master，
剩余两个slave复制master。

2. 如果parallel-syncs=2，则两个slave同时执行这个复制操作，
redis还是只生成一份RDB文件，但是会同时去进行RDB文件的发送
和buff数据的发送给两个slave，所以对于master节点会占用很多的网络资源
开销去传输这个RDB文件。

3. 如果parallel-syncs=1，则两个slave复制是一个顺序的过程，
首先是第一个slave复制，然后第二个slave节点完成复制，
减少master节点的资源占用。

更新对原来master节点配置为slave，并保持着对其关注，当其恢复后命令它去复制新的master节点

选择合适的slave节点成为master：

选择slave-priority（slave节点优先级）最高的slave节点（比如机器配置最好的slave节点），如果存在则返回，不存在则继续
选择复制偏移量最大的slave节点（复制的最完整），如果存在则返回，不存在则继续
选择runId最小的slave节点（启动最早的节点）

故障转移实现过程我们可以开3个Sentinel节点，使用kill -9 master sentinel pid，然后30s后观察日志的方式来熟悉，主要涉及到redis的主从节点日志和sentinel的主从节点日志。

五、高可用读写分离

从节点有个很重的作用是扩展读能力，Redis sentinel这个场景下读写分离有一个问题是，只会对master节点做故障转移，从节点下线的时候，对salve节点只会做一个主观下线的一个判断，从节点无法完成到客户端感知到一个新的从节点的过程，当一个slave节点挂掉后我们如何做客户端读转移呢？实际上和客户端需要知道的三个消息有关：参考JedisSentinelPool的源码（initSentinels）实现：

+switch-master：切换主节点（从节点晋升主节点）
+convert-to-slave：切换从节点（原主节点降为从节点）
+sdown：主观下线

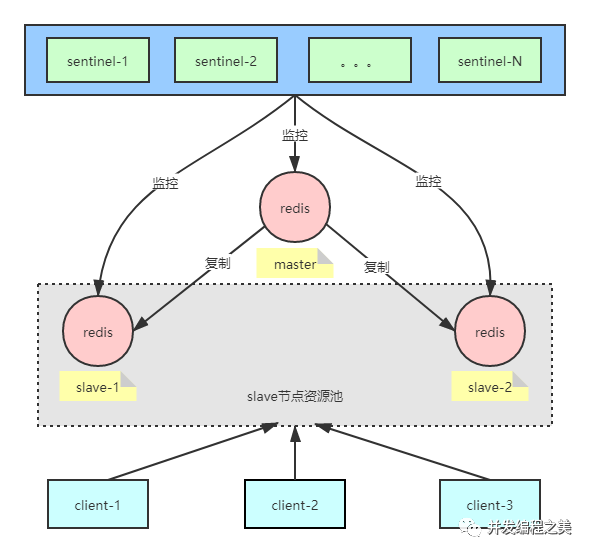

类似于下图处理逻辑：

但是需要自己实现类似JedisSentinelPool客户端源码的一个过程。监听处理以上三个消息的处理。
