1. 功能需求

需求：基于 Three.js 3D引擎，在原有的3D模型中添加文字标注，并用连接线指向3D模型对应部位的中心位置。

2. 核心步骤

开发过程的核心步骤如下：

(1) 把普通的文字通过 canvas 绘制成可以添加到场景中的 Texture
(2) 通过new THREE.SpriteMaterial() 将Texture生成精灵图材质，并用其定义精灵图实现标注永远正面朝向摄像机
(3) 使用new THREE.Line() 定义连接线，并按要求传入指定参数(起始位置端点、材质、连接线类型)
(4) 使用new THREE.Object3D() 创建三维物体，将连接线、精灵图添加到三维物体中，最后将三维物体添加到场景中
(5) 在初始化模型的时候使用new THREE.Box3().setFromObject(child).getCenter() 获取模型各个位置的中心点坐标，用于指定、计算起始位置的坐标

3. 功能实现

说明： 本业务使用了 vue2 进行工程化开发，需要提前搭建好开发环境；核心功能均是基于 Three.js 3D引擎的，需提前安装 Three.js、ThreeJS FBXLoader  依赖包；由于本文重点内容为给3D模型添加文字标注及连接线，所以场景，透视投影摄像机、渲染器、控制器、灯光、雾化效果的创建及配置代码已省略。

(1)  加载3D模型，获取各部位中心点坐标并进行存储

const that = this
let fbxLoader = new FBXLoader();
fbxLoader.load(
    'static/fbx/' + that.modelPath + '.FBX',  3D模型文件路径
    function(object) {
        object.children.forEach(function(child) {
             获取各个部位的中心点坐标
            let center = new THREE.Box3().setFromObject(child).getCenter();
            child.centerPosition = center;
            // 设置各个部位的材质
            child.material = new THREE.MeshLambertMaterial({
                color: 0x666666
            });
        });
        that.modelChildList = object.children;
        let temCount = 100;
        object.scale.set(temCount, temCount, temCount);
        object.position.set(0, 100, 0);
        that.scene.add(object);
        setTimeout(() => {  3D模型加载完成，取消loading效果
            that.fullLoading = false;
        }, 800);
    }
);

获取的中心点坐标数据格式如下图所示：

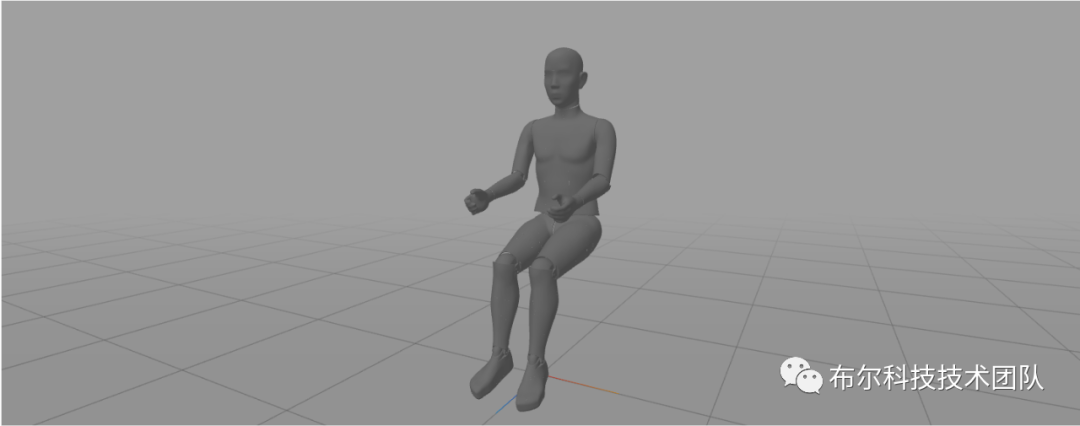

加载完3D模型后的效果如下图所示：

(2)  创建文字标注、生成Sprite平面、创建连接线等，将其加入场景并设置坐标位置等；最后将以上功能封装成函数方便重复调用。

// 添加文字标注 => 参数分别是 三维物体对象，文字标注的位置坐标对象，连接到3D模型中心位置的坐标，坐标轴放大倍率(因为模型文件提供的坐标是缩放后的)，标注文字，控制连接线延伸方向的变量
addMarkers(group, startPosition, endPosition, multiple, text, num = 1) {
    const that = this;
// 定义几何体
    const geometry = new THREE.Geometry();
// 定义连接线的材质
    let material = new THREE.LineBasicMaterial({ vertexColors: true });
     声明连接线端点的颜色变量
    let color1 = new THREE.Color(0x88ddff);
    let color2 = new THREE.Color(0x9afc00);
     用 THREE.Vector3 来创建用来连接模型和标注的线的两个端点
    let p1 = new THREE.Vector3(startPosition.x * multiple - 50 * num, startPosition.y * multiple + 100 + 20, startPosition.z * multiple);
    let p2 = new THREE.Vector3(endPosition.x * multiple, endPosition.y * multiple + 100, endPosition.z * multiple);
// 把端点加入到几何体中
    geometry.vertices.push(p1);
    geometry.vertices.push(p2);
// 设置端点颜色
    geometry.colors.push(color1, color2);

     定义连接线实例对象
    let line = new THREE.Line(geometry, material, THREE.LineSegments);
// 将连接线加入到场景中
    that.scene.add(line);

     把传入的标注文字通过 canvas 修改为可以添加到场景中的 texture
    const offScreenCanvas = document.createElement('canvas');
    const offScreenCtx = offScreenCanvas.getContext('2d');
// 配置字体、大小、颜色等
    offScreenCtx.font = '16px 黑体';
    const txt = text;
    const textWidth = offScreenCtx.measureText(txt).width;
    const canvas = document.createElement('canvas');
    const ctx = canvas.getContext('2d');
    if (ctx !== null) {
         pixelRatio: 像素密度
        canvas.width = (5 + textWidth + 5) * 2;
        canvas.height = 18 * 2;
        ctx.setTransform(2, 0, 0, 2, 0, 0);
        ctx.font = '16px 黑体';
        ctx.fillStyle = '#fff';  标注背景颜色
        ctx.fillRect(0, 0, 5 + textWidth + 5, 18);
        ctx.fillStyle = '#000';  标注字体颜色
        ctx.fillText(txt, 5, 16);
    }
// 将标注变成可以添加到场景中的 texture 对象
    const texture = new THREE.CanvasTexture(canvas);
// 定义精灵图平面的材质；sizeAttenuation: false => 使Sprite在视野中保持大小不变
    let spriteMaterial = new THREE.SpriteMaterial({ map: texture, sizeAttenuation: false });
     定义精灵图来控制展示内容
    let sprite = new THREE.Sprite(spriteMaterial);
// 将精灵图平面的文字标注放置于连接线的起始位置处
    sprite.position.set(startPosition.x * multiple - 50 * num, startPosition.y * multiple + 100 + 20, startPosition.z * multiple);
    const scaleY = 0.03;  控制缩放大小
    const scaleX = (scaleY * canvas.width)  canvas.height;
     sprite默认会令canvas变形 所以需要通过scale调整比例
    sprite.scale.set(scaleX, scaleY, 1);  设置精灵大小
    // 将三维物体、精灵图添加到场景中
    that.scene.add(sprite);
    group.add(line);
    group.add(sprite);
    that.scene.add(group);
},

(3)  在需要添加文字标注的时机处理好添加函数所需的参数，调用函数实现功能

// 定义放大倍数，用于调整坐标点
let multiple = 100;
// 定义三维物体对象
let group = new THREE.Object3D();
// 遍历模型对象，对3D模型的各个部位进行处理
that.modelChildList.forEach(function(child) {
    for (let item in temAry) {
        if (
            child['ID'] === temAry[item]['modelId'] && temAry[item]['value'] && that.isPlay
        ) { // 找到符合条件的模型部位，其他业务代码，不多做解释
            if (temAry[item]['color']) { // 设置模型各部位的颜色，其他业务代码，不多做解释
                child.material.color.setStyle(
                    temAry[item]['color'] || '#666666'
                );
                if (child.geometry) { // 如果遍历项是 geometry 对象，则调用方法在此位置添加文字标注，需要显示的标注文字请自行处理

                    let temObj = child.centerPosition;
                    if (temObj.x > 0) { // 如果该模型位置的中心点坐标x轴大于0，则传递第六个参数为 -1，使连接线延伸方向为x轴负方向
                        that.addMarkers(group, temObj, temObj, multiple, `${Number(temAry[item]['value']).toFixed(0)}`, -1);
                    } else {
                        that.addMarkers(group, temObj, temObj, multiple, `${Number(temAry[item]['value']).toFixed(0)}`);
                    }
                }
            }
        }
    }
});

最终实现效果如下图所示：
