【前言】

最近应老刘的一邀（欢迎关注老刘公众号”bisal的个人杂货铺”）：交流下RAC的实际生产安装部署，于是有了此文；一是为了交流时清晰高效；二是也是为了自己留存。

最近自己已经感受到文档留存的魅力，即可以帮助别人，更多的是帮助了自己。近期的如下文章在实际生产中过程中均有所涉及。

《What：ASM自动脱落了》

《Oracle Rac：关闭透明大页的原因及方法》

《Oracle如何访问MySql：透明网关》

本文为RHEL7.1环境下安装配置RAC 11g的实操过程，具有生产指导性。因篇幅很长，步骤详尽，请耐心看。

一、准备工作

1节点命名规划

主备机节点命名规划：

主机的节点名称规划为racbk1。

备机的节点名称规划为racbk2。

2双机集群命名规划

在安装CRS 过程中，集群名称: ethanDB

3磁盘资源划分命名规划

用途	磁盘	LUN大小	RAID类型	访问主机（节点）	文件系统
OCR_VOTE（RAC集群使用）	OCR_VOTE1	10GB	RAID5	racbk1，racbk2	裸设备
OCR_VOTE2	10GB	racbk1，racbk2	裸设备
OCR_VOTE3	10GB	racbk1，racbk2	裸设备
ORA_DATA1（数据文件）	ORA_DISK1	2TB	racbk1，racbk2	裸设备
ORA_ARCH（归档与逻辑数据备份与数据恢复区）	ORA_ARCH	700GB	racbk1，racbk2	裸设备

4网络IP规划

#more etc/hosts

# Public

192.168.22.11 racbk1

192.168.22.12 racbk2

#Virtual IP

192.168.22.14 racbk1vip

192.168.22.15 racbk2vip

# Private Interconnect

192.168.0.101 racbk1pri

192.168.0.102 racbk2pri

#Scan Virtual IP

192.168.22.16 rac-scan

5用户规划

建立用户和组：

groupadd -g 1022 asmoper

groupadd -g 1020 asmadmin

groupadd -g 1021 asmdba

groupadd -g 1010 oinstall

groupadd -g 1031 dba

useradd -u 1100 -g oinstall -G asmadmin,asmdba,asmoper,dba grid

useradd -u 1101 -g oinstall -G dba,asmdba oracle

分配目录及权限设置：

mkdir -p /oracle/app/11.2.0/grid

mkdir -p oracle/app/grid

mkdir -p oracle/app/oracle

chown -R grid:oinstall oracle

chowngrid:oinstall oracle/app/11.2.0/grid

chowngrid:oinstall oracle/app/grid

chownoracle:oinstall oracle/app/oracle

chmod -R 775 oracle

二、检查和设置系统环境

1. 检查系统环境

1.1 检查系统内存配置：

操作系统版本检查：cat proc/version

检查系统架构：uname -m

检查内存：grep MemTotal proc/meminfo或使用free

检查交换空间:grep SwapTotal proc/meminfo或使用free

检查共享内存空间：

df -h dev/shm/

必须要确保共享内存大于ORACLE 中初始化参数MEMORY_MAX_TARGET 和MEMORY_TARGET(特别提示，这两个参数即自动内存管理特性对应的初始化参数)的值。

mount -t tmpfsshmfs -o size=16g dev/shm

tmpfs /dev/shmtmpfsdefaults,size=16G 0 0

加入到文件/etc/fstab，系统重启了也生效。

shmfs dev/shmtmpfs size=16g 0

检查临时目录空间:df -k tmp

检查文件系统空间:df–h

显示VG卷组信息：vgdisplay

显示LV逻辑卷信息:lvdisplay

系统包的检查：rpm–qa|greppackage_name

查询不同架构的RPM包版本：

rpm -qa --queryformat "%{NAME}-%{VERSION}-%{RELEASE} (%{ARCH})\n" | grep package_name

1.2. RHEL7.1 安装Oracle11gR2版本要求

操作系统包安装及配置:

make-3.82-21.el7

binutils-2.23.52.0.1-12.el7.x86_64

compat-libcap1-1.10-3.el7.x86_64

gcc-4.8.2-3.el7.x86_64

gcc-c++-4.8.2-3.el7.x86_64

glibc-2.17-36.el7.i686

glibc-2.17-36.el7.x86_64

glibc-devel-2.17-36.el7.i686

glibc-devel-2.17-36.el7.x86_64

glibc-common-2.17-78.el7

ksh

libaio-0.3.109-9.el7.i686

libaio-0.3.109-9.el7.x86_64

libaio-devel-0.3.109-9.el7.i686

libaio-devel-0.3.109-9.el7.x86_64

libgcc-4.8.2-3.el7.i686

libgcc-4.8.2-3.el7.x86_64

libstdc++-4.8.2-3.el7.i686

libstdc++-4.8.2-3.el7.x86_64

libstdc++-devel-4.8.2-3.el7.i686

libstdc++-devel-4.8.2-3.el7.x86_64

libXi-1.7.2-1.el7.i686

libXi-1.7.2-1.el7.x86_64

libXtst-1.2.2-1.el7.i686

libXtst-1.2.2-1.el7.x86_64

make-3.82-19.el7.x86_64

sysstat-10.1.5-1.el7.x86_64

elfutils-libelf(x86_64)-0.160-1.el7

elfutils-libelf-devel-0.160-1.el7.x86_64

compat-libstdc++-33(x86_64)-3.2.3

perl-Env-1.04-2.el7.noarch

cpp-4.8.2-16.el7.x86_64

glibc-headers-2.17-55.el7.x86_64

expat-2.1.0-8.el7.x86_64

mpfr-3.1.1-4.el7.x86_64

安装cvuqdisk包，文件在ORACLE安装盘/grid/rpm目录下

rpm -iv cvuqdisk-1.0.9-1.rpm

综上所述，执行以下命令将安装所需要的rpm包

yum -y install make binutils compat-libcap1 gccgcc-c++ glibc-  glibc-develglibc-common kshlibaiolibgcclibstdc++  libXi- libXtstelfutils-libelf-develsysstatelfutils-libelfcompat-libstdc++-33 perl-Envcppglibc-headers  expat mpfrglibc-*i686 glibc-devel-*i686libaio-*libaio-*.i686 libaio-devel-*i686 libgcc-*.i686 libstdc++*i686 libstdc++-devel-*i686 libXi*i686

1. 3设置系统环境

配置主机名

修改配置文件：/etc/hostname

[root@racbk1 ]# hostname
racbk1
[root@racbk2 ]# hostname
racbk2

1.4 禁用透明巨页

关闭透明巨页，

想看个人微信推文《Oracle Rac：关闭透明大页的原因及方法》

# cat sys/kernel/mm/transparent_hugepage/enabled

Add the following entry to the kernel boot line in the etc/grub.conf file:

transparent_hugepage=never

vi etc/default/grub

GRUB_CMDLINE_LINUX="rd.lvm.lv=rhel/swap rd.lvm.lv=rhel/root rhgb quiet transparent_hugepage=never"

使修改生效：

grub2-mkconfig -o boot/grub2/grub.cfg

上面的方法重启之后好像并没生效，

可用以下方法：

或：Add the following lines in /etc/rc.local and reboot the server:

if test -f sys/kernel/mm/transparent_hugepage/enabled; then

echo never > sys/kernel/mm/transparent_hugepage/enabled

if test -f sys/kernel/mm/transparent_hugepage/defrag; then

echo never > /sys/kernel/mm/transparent_hugepage/defrag

1.5关闭防火墙及安全增强SELINUX

selinuxiptables关闭

RAC的内部通信还要用到net=169.254.0.0/16的IP，

禁止防火墙和selinux

# systemctl disable firewalld

# systemctl stop firewalld

# 修改/etc/sysconfig/selinux确保SELINUX=disabled，然后执行setenforce 0或者reboot服务器以生效

最小配置，将SElinux设置为PERMISSIVE模式：

#setenforce 0

#getenforce

1.6 停用ntp时间服务

使用集群自带的ctss时间同步服务

systemctl is-enabled ntpdate.service

systemctl disable ntpdate.service

mv /etc/ntp.conf /etc/ntp.conf.original

rm /var/run/ntpd.pid

1.7 配置文件系统描述符

编辑文件/etc/security/limits.conf，加入以下条目：

grid soft nproc 2047

grid hard nproc 16384

grid soft nofile 1024

grid hard nofile 65536

grid soft stack 10240

oracle soft nproc 2047

oracle hard nproc 16384

oracle soft nofile 1024

oracle hard nofile 65536

oracle soft stack 10240

1.8 配置内核参数

编辑文件/etc/sysctl.conf，加入以下条目：

fs.aio-max-nr = 1048576

kernel.shmall = 131858432

kernel.shmmni = 4096

kernel.sem = 250 32000 100 128

fs.file-max = 6815744

net.ipv4.ip_local_port_range = 9000 65500

net.core.rmem_default = 262144

net.core.rmem_max = 4194304

net.core.wmem_default = 262144

net.core.wmem_max = 1048576

kernel.shmmax = 220200960000

1.9 设置环境变量

1 设置pam_limits

验证最新版的PAM 已经被加载，如果不存在的话，在 /etc/pam.d/login 文件中添加如下内容：

session required pam_limits.so

2 设置ulimit

Root的用户下，对于RAC应该按以下配置：

if [ /$USER = "oracle" ] || [ /$USER = "grid" ]; then

if [ /$SHELL = "/bin/ksh" ]; then

ulimit -u 16384

ulimit -n 65536

else

ulimit -u 16384 -n 65536

umask 022

3 设置文件.bashrc

修改GRID及ORACLE用户HOME目录下的文件：

$HOME/.bashrc

加入以下代码：

if [ -t 0 ]; then

sttyintr ^C

4 设置文件.bash_profile

$HOME/.bash_profile

加入以下代码：

grid用户

实例1：

export ORACLE_SID=+ASM1

export ORACLE_BASE=/oracle/app/grid

export ORACLE_HOME=/oracle/app/11.2.0/grid

export TNS_ADMIN=$ORACLE_HOME/network/admin

export PATH=.:/usr/sbin:$ORACLE_HOME/bin:$ORACLE_HOME/jdk/bin:$PATH

export NLS_DATE_FORMAT=yyyy-mm-dd:hh24:mi:ss

实例2：

export ORACLE_SID=+ASM2

export ORACLE_BASE=/oracle/app/grid

export ORACLE_HOME=/oracle/app/11.2.0/grid

export TNS_ADMIN=$ORACLE_HOME/network/admin

export PATH=.:/usr/sbin:$ORACLE_HOME/bin:$ORACLE_HOME/jdk/bin:$PATH

export NLS_DATE_FORMAT=yyyy-mm-dd:hh24:mi:ss

oracle用户

实例1：

export ORACLE_SID=ethanDB1

export ORACLE_BASE=/oracle/app/oracle

export ORACLE_HOME=/oracle/app/oracle/product/11.2.0/dbhome_1

export PATH=.:/usr/sbin:$ORACLE_HOME/bin:$ORACLE_HOME/jdk/bin:$PATH

export NLS_DATE_FORMAT=yyyy-mm-dd:hh24:mi:ss

实例2：

export ORACLE_SID=ethanDB2

export ORACLE_BASE=/oracle/app/oracle

export ORACLE_HOME=/oracle/app/oracle/product/11.2.0/dbhome_1

export PATH=.:/usr/sbin:$ORACLE_HOME/bin:$ORACLE_HOME/jdk/bin:$PATH

export NLS_DATE_FORMAT=yyyy-mm-dd:hh24:mi:ss

5. 配置互信SSH

节点间信任关系配置过程如下：

对于grid 及oracle用户都执行一遍

各节点生成Keys：

[root@rac1 ~]# su - oracle
[oracle@rac1 ~]$ mkdir ~/.ssh
[oracle@rac1 ~]$ chmod 700 ~/.ssh
[oracle@rac1 ~]$ ssh-keygen -t rsa
[oracle@rac1 ~]$ ssh-keygen -t dsa

[root@rac2 ~]# su - oracle
[oracle@rac2 ~]$ mkdir ~/.ssh
[oracle@rac2 ~]$ chmod 700 ~/.ssh
[oracle@rac2 ~]$ ssh-keygen -t rsa
[oracle@rac2 ~]$ ssh-keygen -t dsa

在节点1上进行互信配置：

[oracle@rac1 ~]$ touch ~/.ssh/authorized_keys
[oracle@rac1 ~]$ cd ~/.ssh
[oracle@rac1 .ssh]$ ssh racbk1 cat ~/.ssh/id_rsa.pub >>authorized_keys
[oracle@rac1 .ssh]$ ssh racbk2 cat ~/.ssh/id_rsa.pub >>authorized_keys
[oracle@rac1 .ssh]$ ssh racbk1 cat ~/.ssh/id_dsa.pub >>authorized_keys
[oracle@rac1 .ssh]$ ssh racbk2 cat ~/.ssh/id_dsa.pub >>authorized_keys

在节点1把存储公钥信息的验证文件传送到节点2上

[oracle@rac1 .ssh]$ pwd

/home/oracle/.ssh

[oracle@rac1 .ssh]$ scpauthorized_keysracbk2:`pwd`

oracle@rac2's password:

authorized_keys 100% 1644 1.6KB/s 00:00

设置验证文件的权限

在每一个节点执行：

$ chmod 600 ~/.ssh/authorized_keys

启用用户一致性

在你要运行OUI的节点以oracle用户运行(这里选择rac1)：

[oracle@rac1 .ssh]$ exec /usr/bin/ssh-agent $SHELL

[oracle@rac1 .ssh]$ ssh-add

Identity added: /home/oracle/.ssh/id_rsa (/home/oracle/.ssh/id_rsa)

Identity added: /home/oracle/.ssh/id_dsa (/home/oracle/.ssh/id_dsa)

验证ssh配置是否正确

以oracle用户在所有节点分别执行：

sshracbk1 date

sshracbk2 date

sshracbk1priv date

sshracbk2priv date

如果不需要输入密码就可以输出时间，说明ssh验证配置成功。

必须把以上命令在两个节点都运行，每一个命令在第一次执行的时候需要输入yes。

原因为：

如果不运行这些命令，即使ssh验证已经配好，安装clusterware的时候也会出现错误：

The specified nodes are not clusterable

因为，配好ssh后，还需要在第一次访问时输入yes，才算是真正的无障碍访问其他服务器。

6. 配置UDEV

# cd /dev/mapper/
# ll
total 0
crw------- 1 root root 10, 236 Nov 24  2018 control
lrwxrwxrwx 1 root root       7 Jul 30 11:17 mpatha -> ../dm-4
lrwxrwxrwx 1 root root       7 Jul 30 11:17 mpathb -> ../dm-2
lrwxrwxrwx 1 root root       7 Jul 30 11:17 mpathc -> ../dm-5
lrwxrwxrwx 1 root root       7 Jul 30 11:35 mpathd -> ../dm-6
lrwxrwxrwx 1 root root       7 Jul 30 11:17 mpathe -> ../dm-3
lrwxrwxrwx 1 root root       7 Nov 24  2016 rhel-lv_oracle -> ../dm-7
lrwxrwxrwx 1 root root       7 Jul 30 11:17 rhel-root -> ../dm-0
lrwxrwxrwx 1 root root       7 Jul 30 11:17 rhel-swap -> ../dm-1

绑定ASM磁盘

 cat /etc/udev/rules.d/99-oracle-asmdevices.rules
KERNEL=="dm-2", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="dm-3", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="dm-4", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="dm-5", OWNER="grid", GROUP="asmadmin", MODE="0660"
KERNEL=="dm-6", OWNER="grid", GROUP="asmadmin", MODE="0660"

使kernel重新读取磁盘信息：

Load Updated Block Device Partitions (/sbin/partprobe)

/sbin/partprobe /dev/dm-2

/sbin/partprobe /dev/dm-3

/sbin/partprobe/dev/dm-4

/sbin/partprobe /dev/dm-5

/sbin/partprobe /dev/dm-6

检查权限是否正确：

# cd /dev
# ls -al /dev/dm-*

如果权限不对，需要修改权限：

chown -h grid:asmadmin /dev/dm-*

7 配置xmanager

安装xmanager 3.0以上版本，启动Xmanager - Passive ，使用ssh登录节点1，设置环境变量:

export DISPLAY=IP_addr:0.0 说明：此IP_addr为xmanager显示服务器IP地址。

8 防止ASM自动脱落

注意：此步骤必须要做，请看个人公众号：

《What：ASM自动脱落了》

vi /etc/systemd/logind.conf

将RemoveIPC=yes 修改为no

重启服务器生效

或执行如下命令：

# systemctl daemon-reload#
# systemctl restart systemd-logind

三、安装配置Oracle数据库

1 安装前准备

介绍使用安装工具XManager安装grid的过程。

2 集群名称规划

集群名称:ethanDB

SCAN名称:rac-scan

SCAN端口：1521

集群软件安装：

集群环境检查：

在执行以下命令之前需要安装一个rpm包，这个包在grid/rpm/下

[grid@racbk1 grid]$ ./runcluvfy.sh stage -pre crsinst -n racbk1,racbk2 -fixup -verbose

检查结果需要均为pass(最后一项检查，由于没有配置DNS，所以是failed)。

安装：

cd /dev/soft/grid

./runInstaller

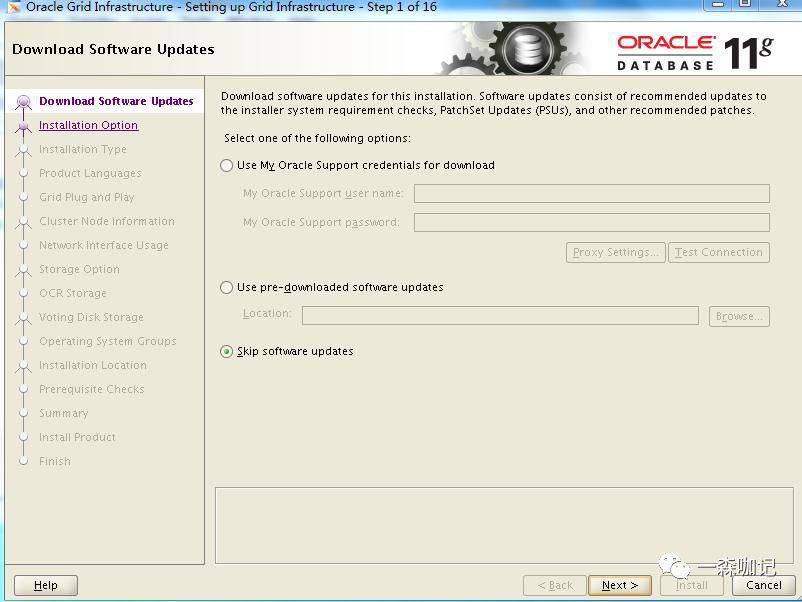

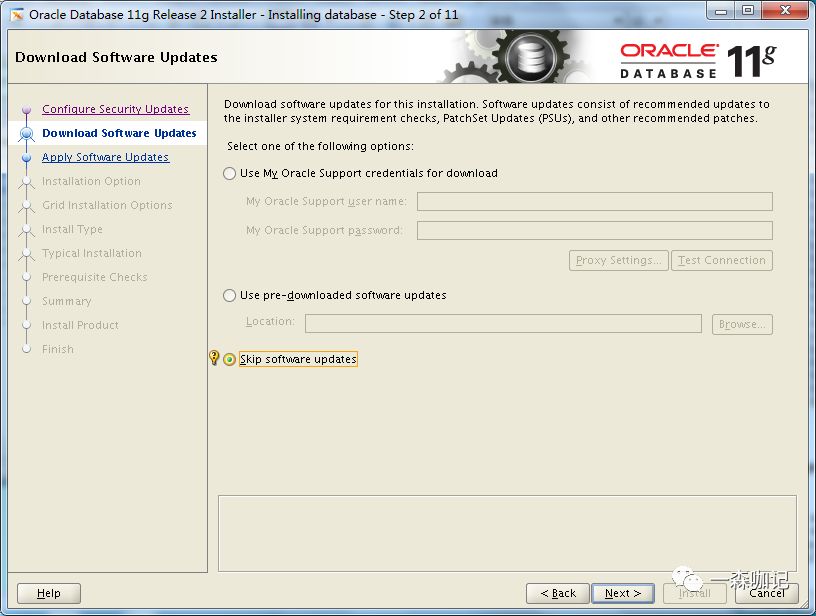

跳过软件更新：

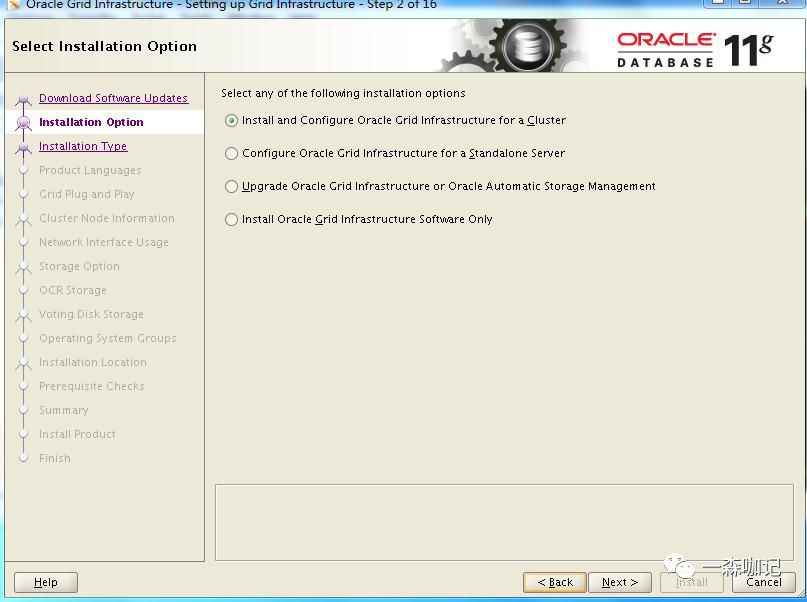

选择安装与配置GRID：

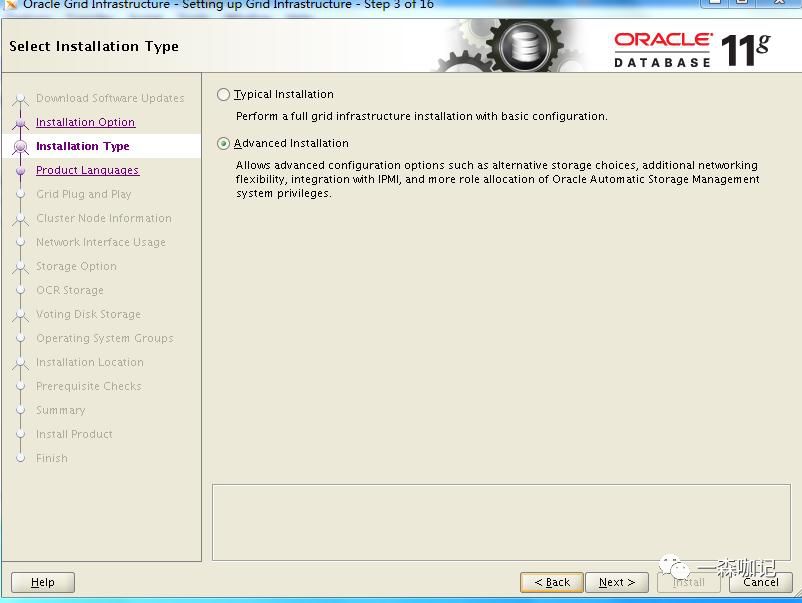

安装类型：

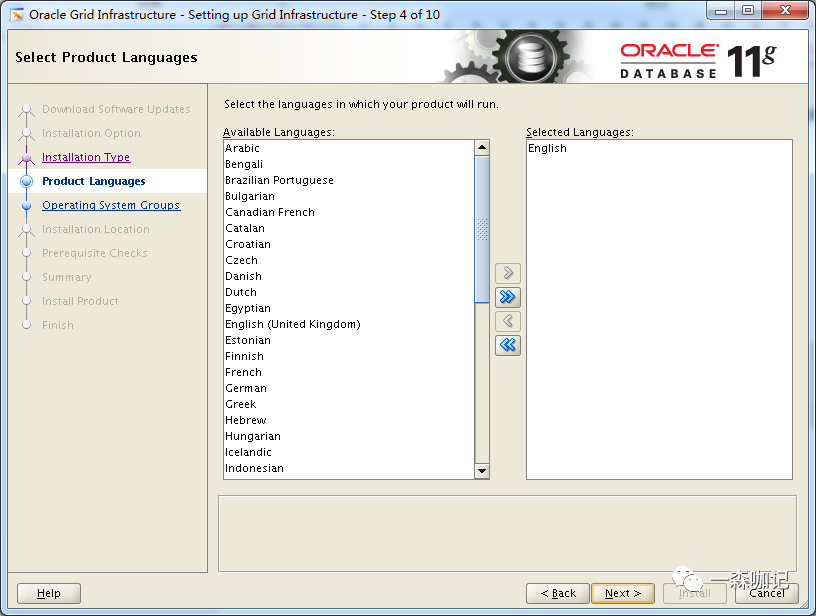

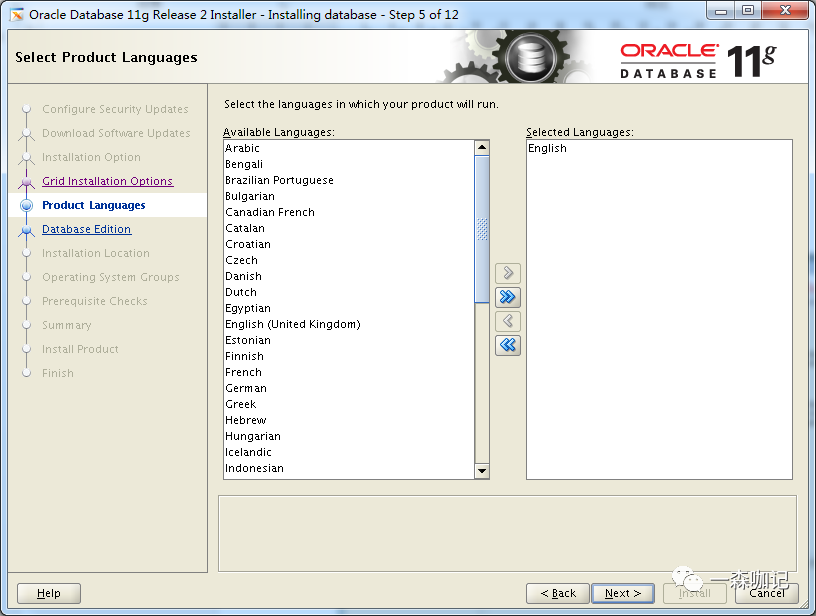

产品语言选择：

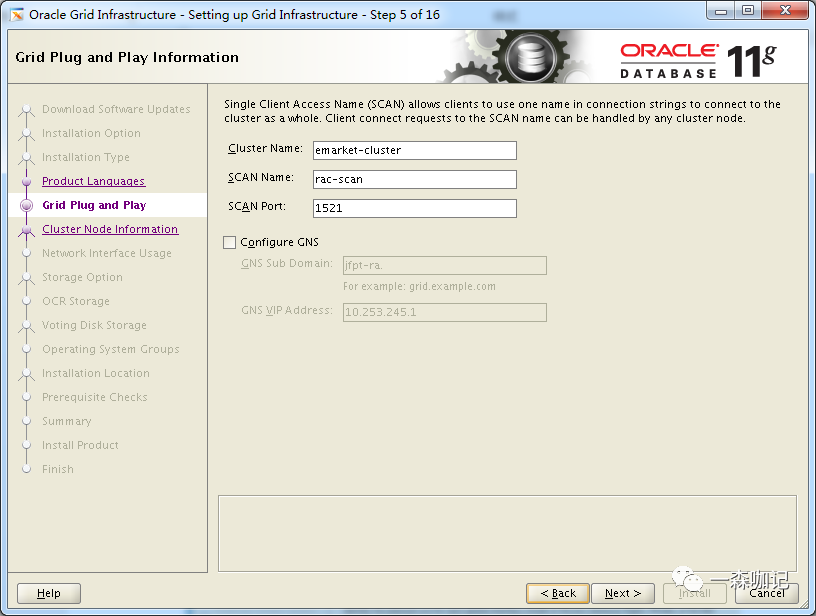

设置集群名称、SCAN访问名及端口：

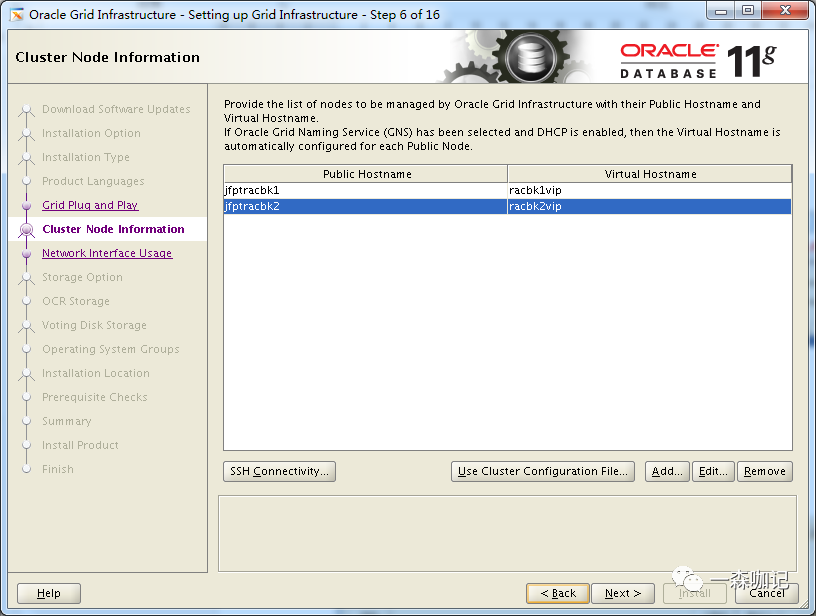

添加节点信息：

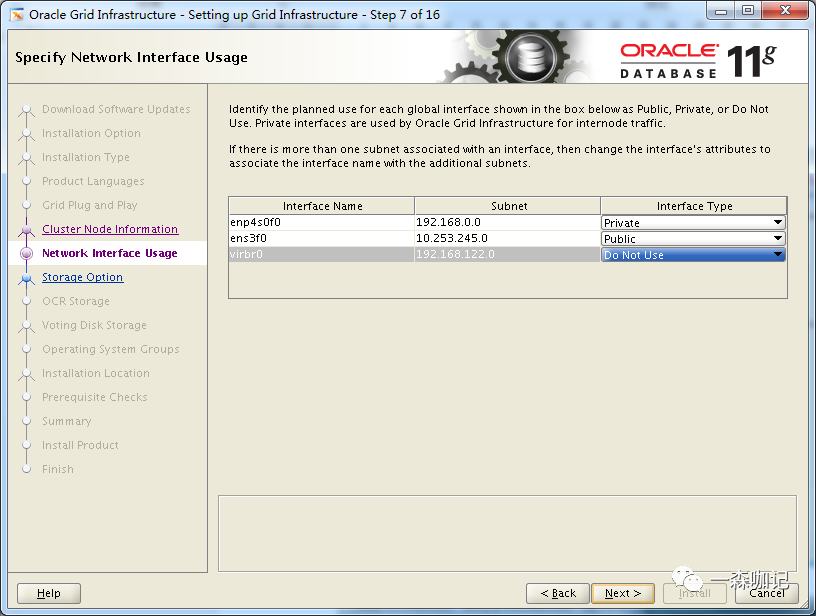

网络接口设置：

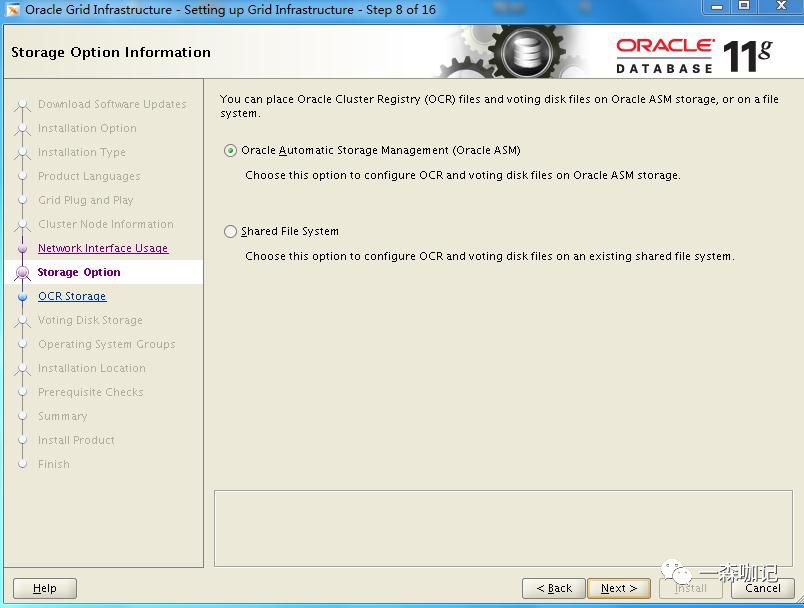

存储选择：

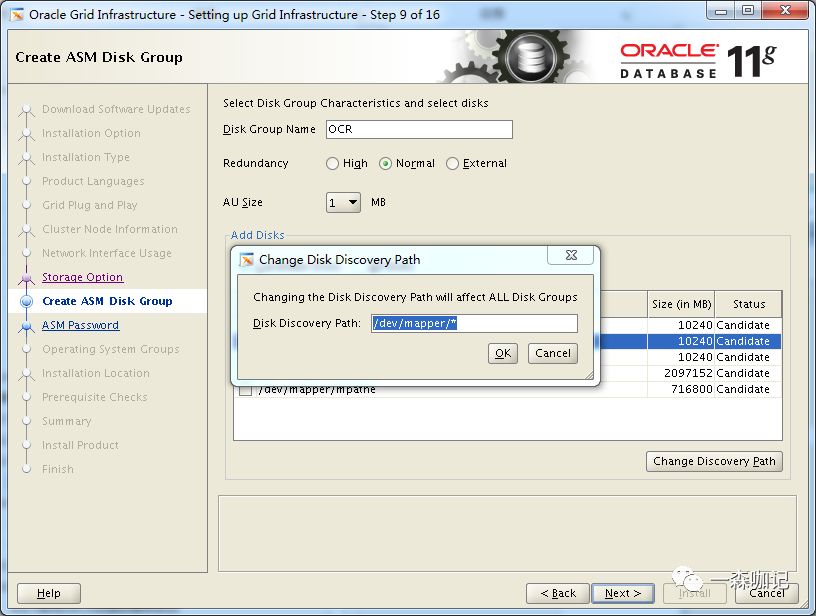

修改磁盘发现路径：

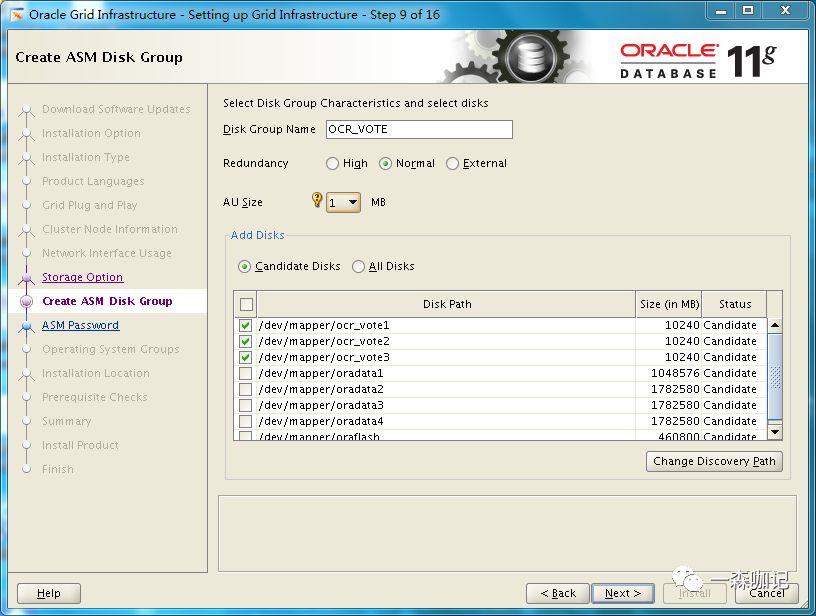

建立OCR_VOTE磁盘组：

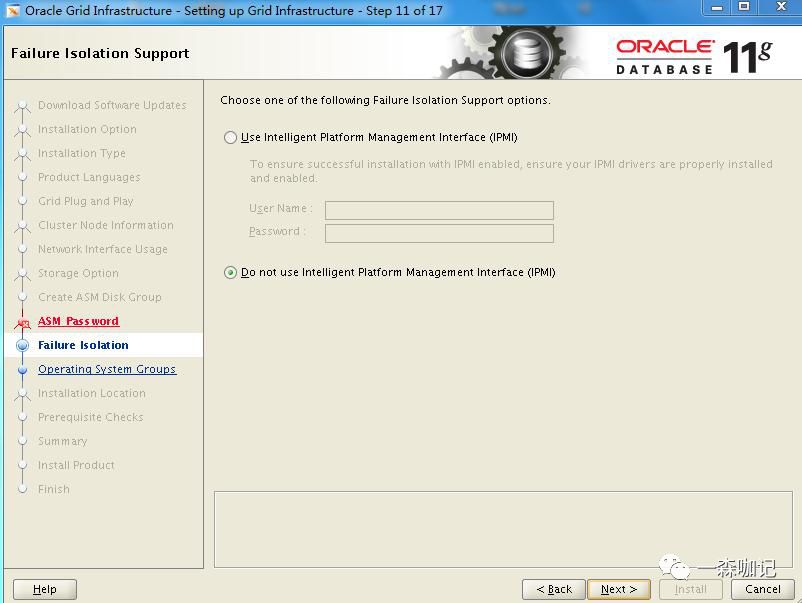

故障隔离：

IPMI是智能平台管理接口，监视服务器的物理特征，如温度、电压、电扇工作状态等，处理挂机等隔离问题。

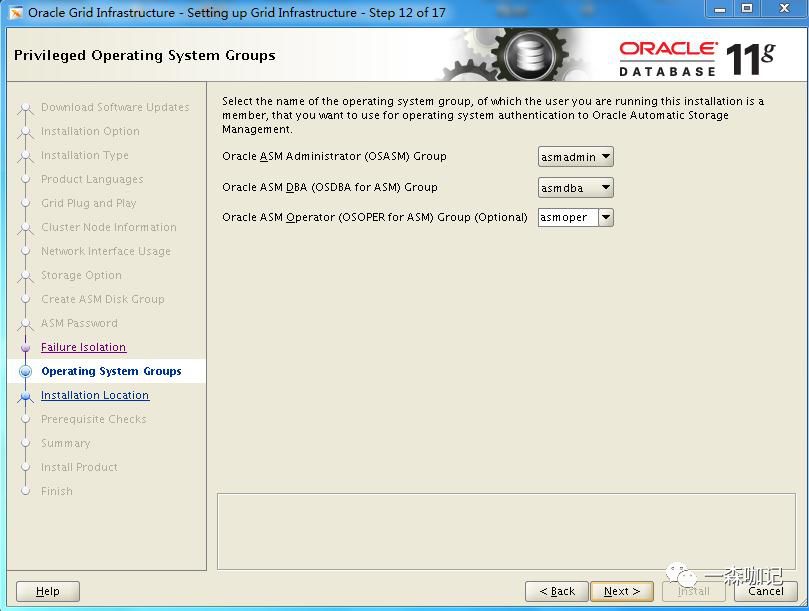

设置ASM管理组：

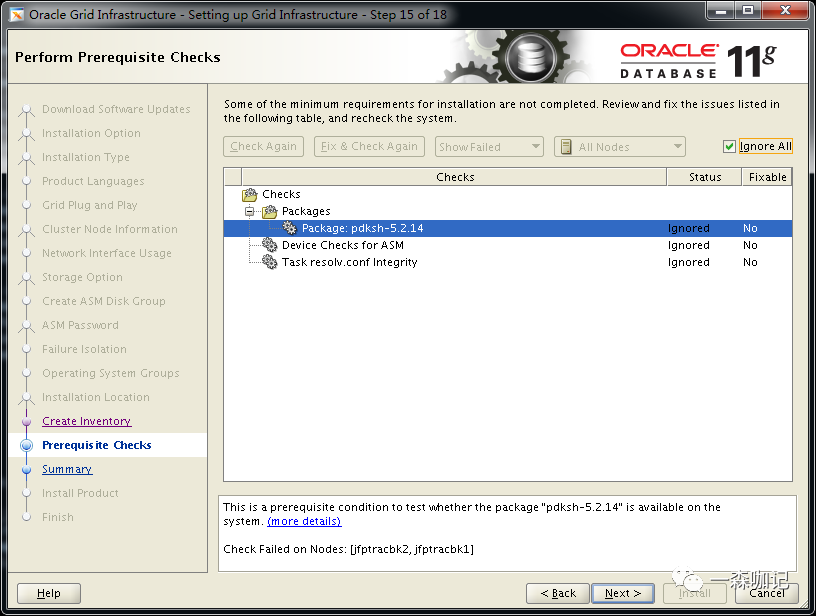

执行先决条件检查：

在执行root.sh脚本之前，添加ohas服务：

1. cd /etc/systemd/system/

touchohas.service

2. 编辑文件ohas.service加入以下文本

[Unit]

Description=Oracle High Availability Services

After=syslog.target

[Service]

ExecStart=/etc/init.d/init.ohasd run >/dev/null 2>&1 Type=simple

Restart=always

[Install]

WantedBy=multi-user.target

3. 运行以下命令(as root):

systemctl daemon-reload

systemctl enable ohas.service

systemctl start ohas.service

systemctl status ohas.service

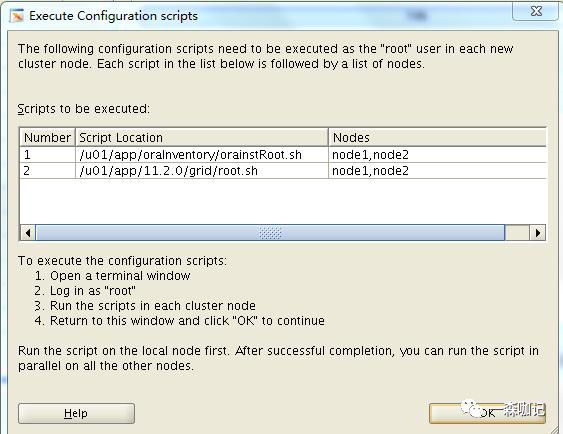

4. 运行root.sh

在执行下root.sh脚本后，出现以下提示信息时请启动ohas服务：

：

Installing Trace File Analyzer

OLR initialization - successful

启动ohas服务：

查询安装程序是否已建立/etc/init.d/init.ohasd文件，如果已建立，则运行ohas服务：

systemctl start ohas.service

节点2执行root.sh

当显示：Adding Clusterware entries to inittab

启动ohas服务：

查询安装程序是否已建立/etc/init.d/init.ohasd文件，如果已建立，则运行ohas服务：

systemctl start ohas.service

/oracle/app/oraInventory/logs/installActions2016-11-11_08-03-12PM.log

四、安装数据库软件

1 RAC集群时间同步

验证各集群节点上的时钟同步

cluvfy comp clocksync -n all -verbose

2安装数据库软件

介绍使用安装工具Xmanager安装 Oracle 数据库软件的过程。

前提条件：

安装数据库之前需要保证 CRS 状态正常。使用 grid 用户登录执行

crs_stat -t

或

crsctl stat res –t

登录Oracle用户

[root@racbk1 ~]# su - oracle

解压安装包完后

[oracle@racbk1 soft]$ cd database

[oracle@racbk1 database]$ ls

install readme.html response rpm runInstallersshsetup stage welcome.html

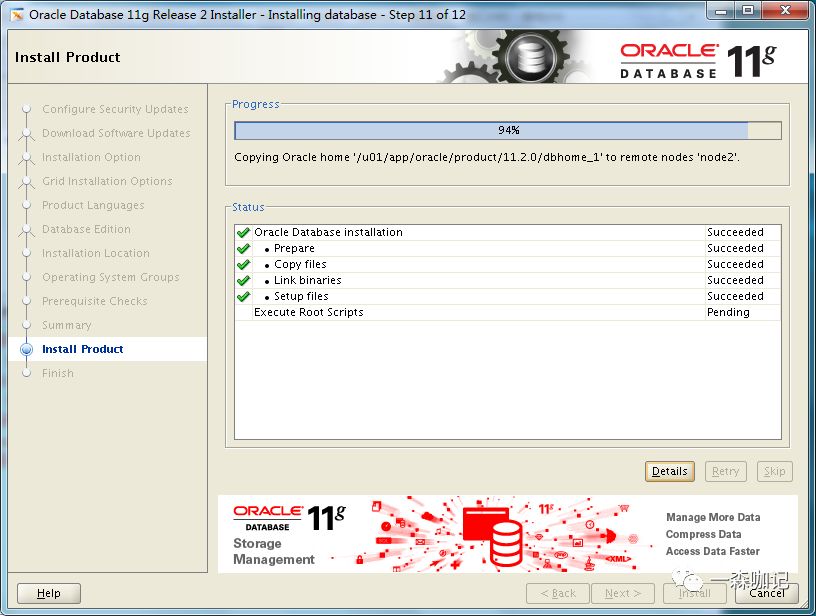

[oracle@racbk1 database]$ ./runInstaller

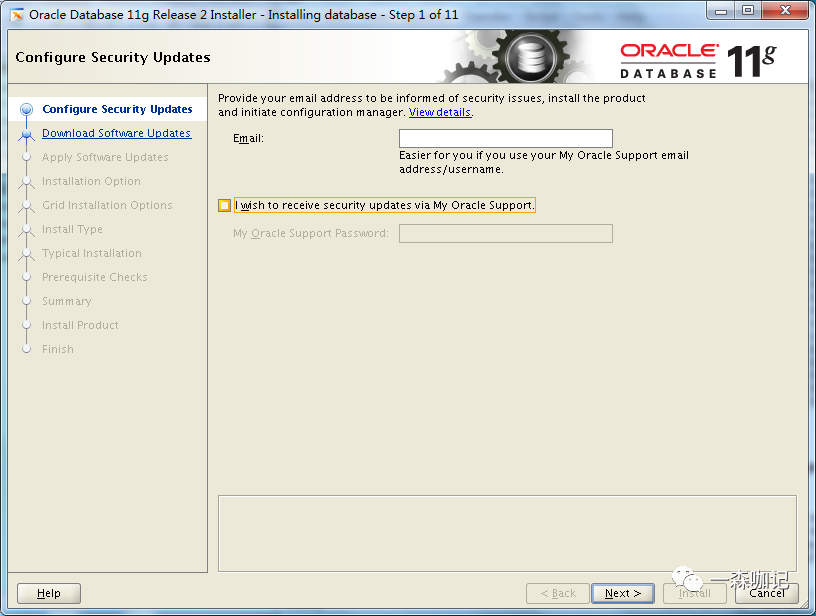

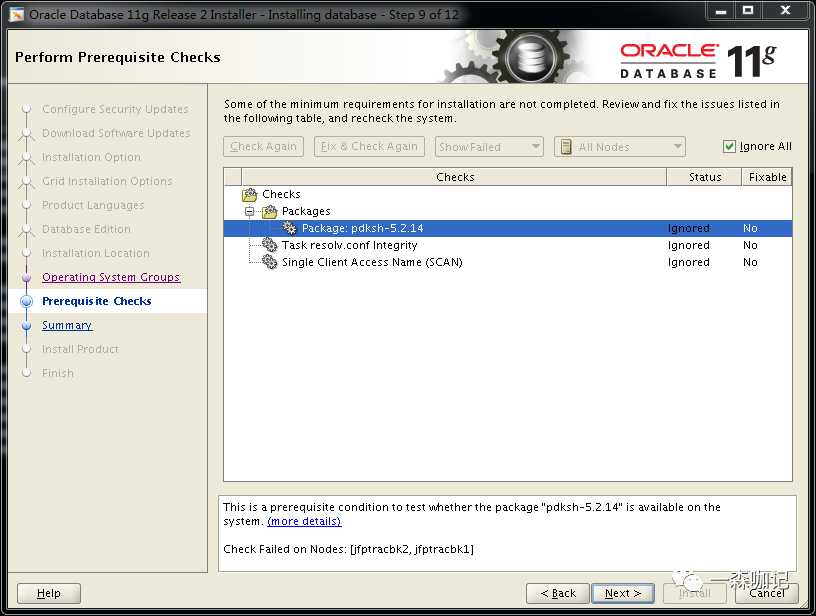

取消打勾选项

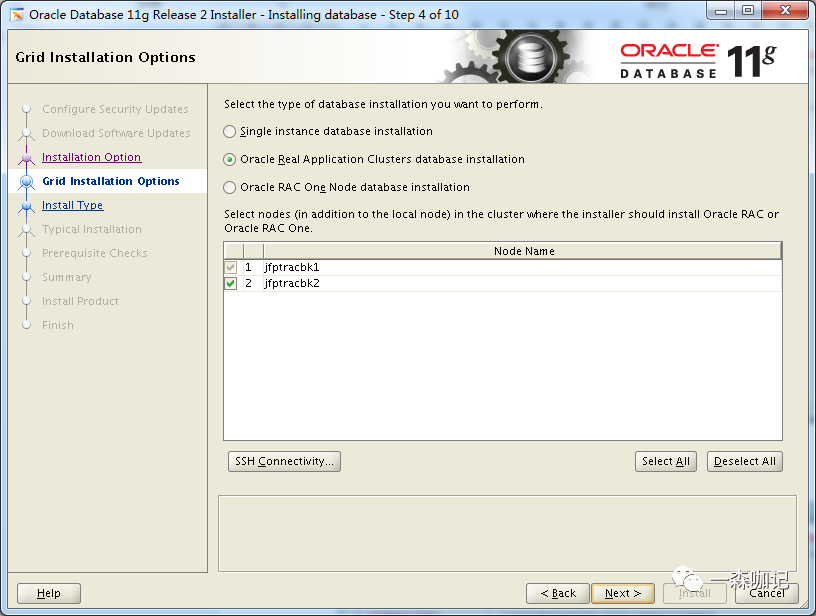

选择所有节点，进行ssh互信测试并通过

环境变量中设置的一致

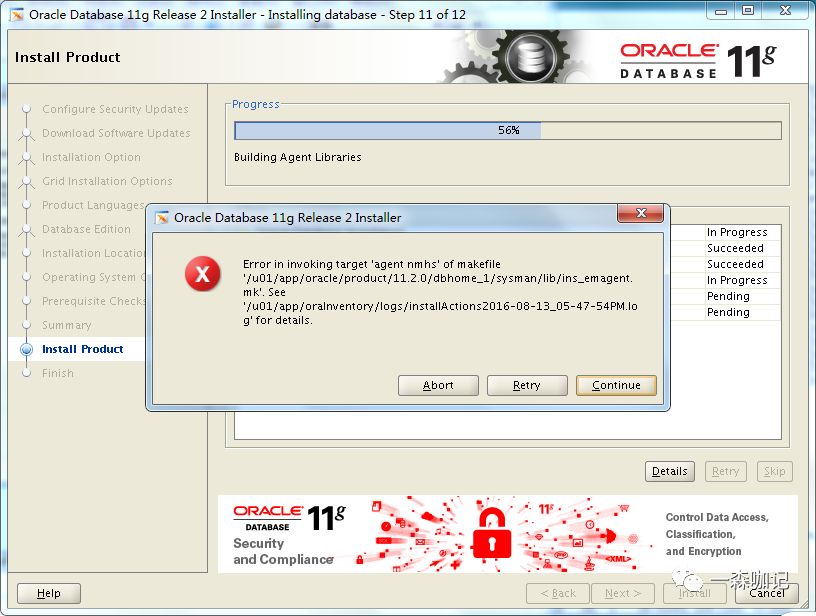

安装到56%时报错，此错误为7版本的Linux系统安装Oracle的bug，可通过如下办法解决

安装时有出现一个错误:

Error in invoking target 'agent nmhs' of makefile

'/oracle/app/oracle/product/11.2.0/dbhome_1/sysman/lib/ins_emagent.mk'

据说是Oracle的一个Bug，在新版系统下可能会表现出来.

解决方案: 保留安装过程，另外开启一个终端窗口，

将ins_emagent.mk文件中的$(MK_EMAGENT_NMECTL)更改为$(MK_EMAGENT_NMECTL) -lnnz11，然后在安装过程中点击Retry即可。

点击重试后继续安装

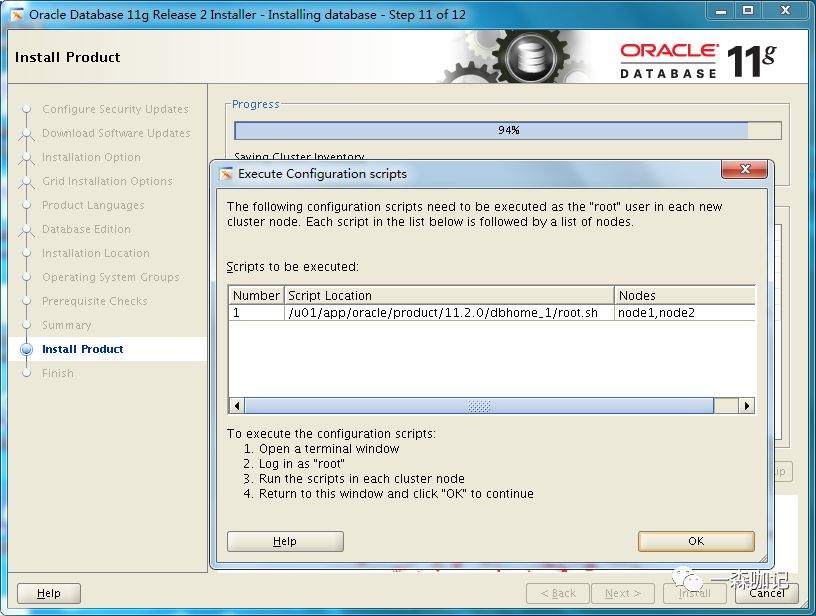

[root@racbk1 dbhome_1]# ./root.sh
Performing root user operation for Oracle 11g

The following environment variables are set as:
    ORACLE_OWNER= oracle
    ORACLE_HOME= /oracle/app/oracle/product/11.2.0/dbhome_1

Enter the full pathname of the local bin directory: [/usr/local/bin]:
The contents of "dbhome" have not changed. No need to overwrite.
The contents of "oraenv" have not changed. No need to overwrite.
The contents of "coraenv" have not changed. No need to overwrite.

Entries will be added to the /etc/oratab file as needed by
Database Configuration Assistant when a database is created
Finished running generic part of root script.
Now product-specific root actions will be performed.
Finished product-specific root actions.
