行存储的多版本管理以及 DML操作
openGauss行存储的多版本机制与业界比较常见的关系数据库有较大的不同，核心区别为行存储的多版本在更新的时候并不是就地更新，而是在原有页面中保留上一个版本，转而在这个页面(如果空间不够会在新页面中)中创建一个新的版本进行历史版本的累积与更新。
相应的页面中会同时存有不同版本的同一行数据，拿到不同快照的事务，在读写这些不同版本时互不冲突，有着很好的并发性能。对历史版本的检索可以在页面本身或邻近页面进行，也不需要额外的CPU开销以及IO 开销，有着非常高的效率。同时，事务管理以及持久化角度也变得非常清晰简洁，省去了类似于就地更新所需要的记录、执行以及持久化的 Undo(回退)等相关操作。
以下就以一个 DML的例子简单介绍行存储结构以及 MVCC的实现。
假设我们在一个xid为10的事务中，在一个只有一列varchar(变长字符串类型) 数据的表中插入一条数据 ‘A’，该行数据存入编号为0的数据页面上，则该行存储结构如图5所示。
可以看到xmax为0，此时该记录为有效记录。

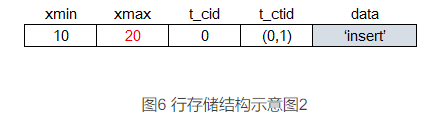

假设在此基础上，在事务xid=20中做了删除此行的操作，则此记录的行存储结构如图6所示。
此时xmax被标记为20，如果此事务提交，那么此行最终会被回收。
如果在之前插入(insert)操作的基础上，在事务 xid=30 中连续对该行做两次更新。

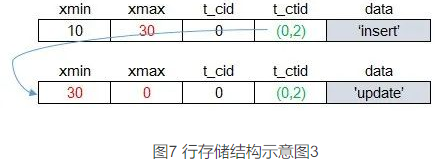

第一次更新的行存储结构如图7所示。
原有行失效，通过t-ctid记录新版本的ctid值，进而指向下一行。

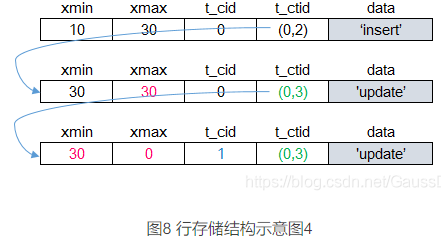

第二次更新的行存储结构如图8所示。
第二个版本也变为历史版本，通过ctid指向最新版本，不过值得注意的是，第二个版本的xmin、xmax都为30，即此版本在同一事务中被删除，而最新版本 xmin仍为30，只是t-cid从0增加为1[假设此事务连续执行了两次更新(update)操作]

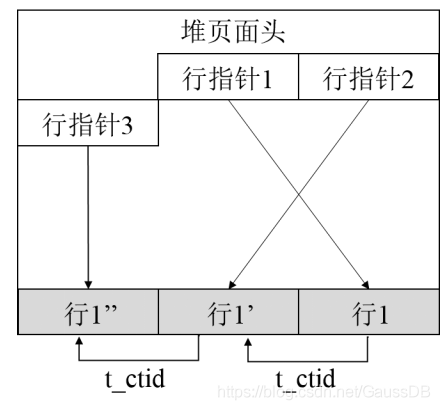

更新后的页面如图9所示。
以上几个简单的例子比较直观地展示了行存储的基本存储结构、行存储的 DML以及行存储的 MVCC是如何结合在一起共同作用的。

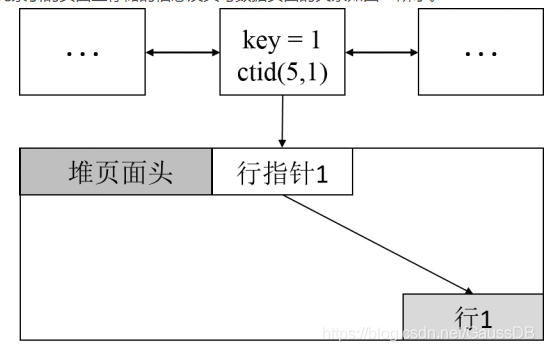

存储引擎内部，索引也是重要的组成部分，索引本身指向存储的是key(键)到ctid(行号)的映射。上面也提到过了，ctid实际上指向的是line_pointer的检索信息，因此索引的页面上存储的信息及其与数据页面的关系如图10所示。

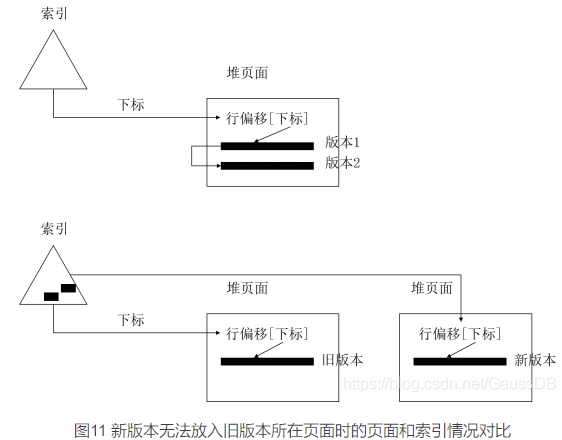

当然，可能会出现更新操作的新版本无法放入旧版本所在页面的情况，这种情况下页面和索引情况的对比如图11所示。
此种情况下，索引会有两条记录(entry)，两条记录代表了 key对应新旧版本的ctid，这样方便从索引直接跨页面进行搜索。
