Android App开发超实用实例 | OpenGL在Android手机上通过手势控制立方体旋转

清华计算机学堂 2022-11-06

665

OpenGL(Open Graphics Library)是用于渲染2D、3D矢量图形的跨语言、跨平台的应用程序编程接口(API)，它由数百个不同的函数调用组成，用来呈现复杂的三维景象。下面这个实例演示了使用OpenGL在Android手机上通过手势控制立方体旋转。

实例功能

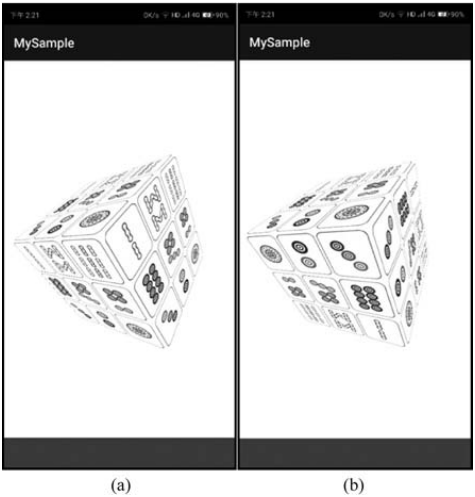

此实例主要通过使用GLSurfaceView控件加载自定义OpenGL渲染器Renderer，并在该Renderer的glRotatef()方法中根据传入的参数值旋转立方体，实现根据手势的变化旋转立方体。当实例运行之后，使用手指在屏幕上任意滑动，立方体将根据手势的变化进行旋转，效果分别如图1(a)和图1(b)所示。

■ 图1

实现代码

public class MainActivity extends Activity {
 float myLastX,myLastY;//用于记录上一次触摸点坐标
 float myFactor=180.0f/320;
 MyRenderer myRenderer;
 GLSurfaceView myGLSurfaceView;
 @Override
 protected void onCreate(Bundle savedInstanceState) {
  super.onCreate(savedInstanceState);
  setContentView(R.layout.activity_main);
  myGLSurfaceView = (GLSurfaceView) findViewById(R.id.myGLSurfaceView);
  myRenderer=new MyRenderer(this); //初始化自定义渲染器
  myGLSurfaceView.setRenderer(myRenderer);
 }
 @Override
 public boolean onTouchEvent(MotionEvent event){
  //获取当前触摸点坐标
  float myX=event.getX();
  float myY=event.getY();
  switch(event.getAction()){
   case MotionEvent.ACTION_MOVE:
    //计算坐标变化量
    float myDeltaX=myX-myLastX;
    float myDeltaY=myY-myLastY;
    //根据坐标变化值设置立方体旋转角度
    myRenderer.myRotateY +=myDeltaX*myFactor;
    myRenderer.myRotateX +=myDeltaY*myFactor;
  }
  //记录当前触摸点位置，并拦截默认触摸事件
  myLastX=myX;
  myLastY=myY;
  return true;
 }
}

代码说明

上面这段代码在MyCode＼MySampleN20＼app＼src＼main＼java＼com＼bin＼luo＼mysample＼ MainActivity.java文件中。在上面这段代码中，myRenderer.myRotateX和myRenderer.myRotateY用于通过自定义的OpenGL渲染器MyRenderer设置立方体的旋转角度，代码如下面所示：

public void onDrawFrame(GL10 gl) {
  gl.glClearColor(1.0f, 1.0f, 1.0f,1.0f);
  gl.glClear(GL10.GL_COLOR_BUFFER_BIT);
  gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);
  gl.glEnableClientState(GL10.GL_TEXTURE_COORD_ARRAY);
  gl.glMatrixMode(GL10.GL_MODELVIEW);
  gl.glLoadIdentity();
  gl.glTranslatef(0f, 0.0f, -2.0f);
  gl.glRotatef(myRotateX, 1, 0, 0);//根据传入的角度围绕X轴旋转
  gl.glRotatef(myRotateY, 0, 1, 0);//根据传入的角度围绕Y轴旋转
  gl.glVertexPointer(3, GL10.GL_FLOAT, 0, myVerticesBuffer);
  gl.glTexCoordPointer(2, GL10.GL_FLOAT, 0, myTexturesBuffer);
  gl.glBindTexture(GL10.GL_TEXTURE_2D, myTextureID[0]);
  gl.glDrawElements(GL10.GL_TRIANGLES,myBytesBuffer.remaining(),
          GL10.GL_UNSIGNED_BYTE, myBytesBuffer);
 }
