Checkpoint的核心流程（37）

本文主要内容

• Checkpoint的核心流程

• 对齐Checkpoint

• 非对齐Checkpoint

• Checkpoint相关API

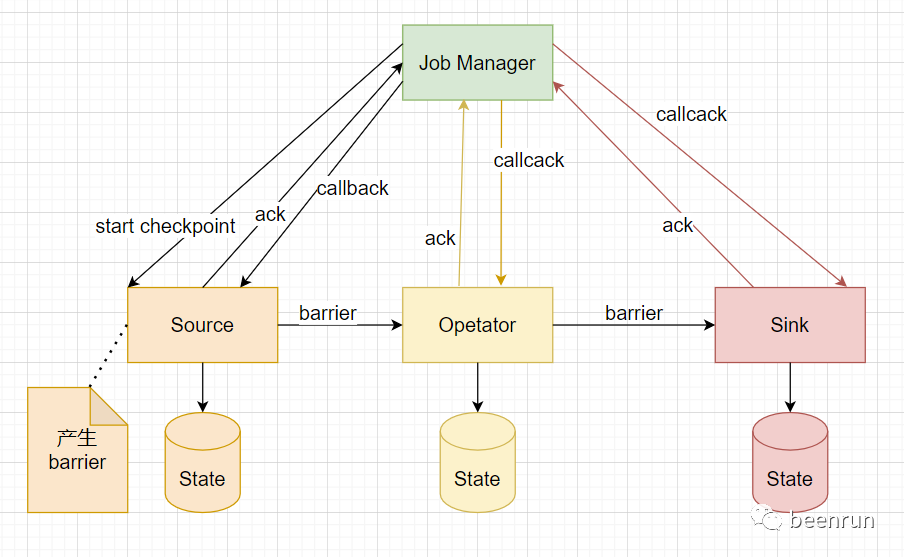

Checkpoint核心流程


Job Manager是协调者，operator task是执行者

（1）JobManager的Checkpoint Coordinator会定期向每个source subtask发送命令，start checkkpoint,触发checkpoint（trigger checkpoint）

（2）Source端收到(trigger checkpoint)命令后，产生barrier（类似watermark），并通过广播的方式传递给下游，这个时候，Source subtask会同时执行本地的checkpoint-n,当所有的都执行完成后，会告诉Job Manager,我完成了，给一个应答ack。

（3）当流图的所有节点都完成了checkpoint-n,JobManager会收到所有节点的ack,那么就表示完成了checkpoint-n,这个时候就会向所有task广播checkpoint-n已经完成的通知消息。

这里也就是两阶段提交，

对齐的checkpoint

这里假设有2条数据流，一条是字母流，一条是数字流

（1）算子收到数字流的Barrier，字母流对应Barrier还没有到达

（2）算子收到数字Barrier，会继续从继续从数字流中接收数据，这些数据没有处理，会放入缓存中，等待字母流到达，在字母流到达前的数字会缓存
（3）字母流的Barrier到达，算子开始对齐State,进行异步快照，并将Barrier向下游广播，不会等待快照完毕
（4）算子做异步快照，先处理缓存中的数据，然后再从输入通道中获取数据

非对齐的checkpoint

从Flink1.11开始引入，不能实现精确一致
（1）barrier非对齐：就是当还有其它流的barrier没有到达时，为了不影响性能，也不管他，直接接着处理barrier之后的数据，等到所有的barrier都到达后，就会进行checkpoint
（2）存在问题：当程序恢复，如果是非对齐，那么che-1000快照之前，已经处理了chk-1000对应的offset之后的数据，当程序从chk-1000恢复任务的时候，对应的chk-1000的offset之后的数据会再次处理一次，所以会出现重复消费。这里要注意逻辑处理。
（3）如果您的 Checkpointing 由于背压导致周期非常的长，您应该使用非对齐 Checkpoint。
（4）非对齐checkpoint会增加状态存储IO因此当状态存储IO是整个checkpoint过程真正的瓶颈时，不应当使用非对齐checkpoint
（5）Savepoint 也不能与非对齐 Checkpoint 同时发生，因此它们将会花费稍长的时间。
（6）Flink 当前并不支持并发的非对齐 Checkpoint。
（7）Savepoint 也不能与非对齐 Checkpoint 同时发生，因此它们将会花费稍长的时间。

checkpoint相关参数和API

// set up the streaming execution environment
val env = StreamExecutionEnvironment.getExecutionEnvironment
env.setParallelism(1)


//checkpoint执行时间间隔，就是job Manager每隔多长时间时间下发一个开始执行checkpoint任务
env.enableCheckpointing(3000)
env.getCheckpointConfig.setCheckpointInterval(10 * 1000)
//保存checkpoint的路径
env.getCheckpointConfig.setCheckpointStorage(new Path("hdfs://data01:8020/flink-job-checkpoint/"))
//checkpoint最大失败次数
env.getCheckpointConfig.setTolerableCheckpointFailureNumber(10)
//checkpoint算法模式，是否需要对齐
env.getCheckpointConfig.setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE)


//job取消是否保留checkpoint数据
env.getCheckpointConfig.setExternalizedCheckpointCleanup(CheckpointConfig.ExternalizedCheckpointCleanup.NO_EXTERNALIZED_CHECKPOINTS)
//设置checkpoint对齐的超时时间
env.getCheckpointConfig.setAlignedCheckpointTimeout(Duration.ofMillis(2000))


//两次checkpoint最小时间间隔
env.getCheckpointConfig.setCheckpointInterval(2000)
//最大并行checkpoint数量,限制一个都没有完成checkpoint，最多有3个在“飞行中”
env.getCheckpointConfig.setMaxConcurrentCheckpoints(3)

本文主要内容

• Checkpoint的核心流程

• 对齐Checkpoint

• 非对齐Checkpoint

• Checkpoint相关API
