MySQL高可用方案测试

IT那活儿 2022-12-18

2684

点击上方“IT那活儿”公众号，关注后了解更多内容，不管IT什么活儿，干就完了！！！

一

方案背景

涉及项目：XXXXXX银行项目

涉及功能：自动化运维平台

优化项：mysql数据库高可用架构

描述：为解决mysql数据库故障导致的数据丢失、业务不可用、人工恢复时间长等问题，故设计mysql双主热备高可用架构方案，通过此方案可实现mysql数据库双主实时备份，故障后秒级自动恢复可用，且数据不丢失，实现了数据完整、功能高可用。

二

规划vs目标

2.1.测试环境规划

主机：192.168.31.113、192.168.31.114
操作系统：CentOS7.6
中间件及其版本：mysql5.7、keepalived-2.1.2
操作用户：root、shsnc

2.2 实现目标

通过MySQL高可用方案方案可实现mysql数据库双主实时备份，故障后秒级自动恢复可用，且数据不丢失，实现数据完整、功能高可用的mysql双主架构。

三

实施过程

3.1 建立mysql数据库双主并验证

主机：192.168.31.113、192.168.31.114
操作用户：shsnc

1）192.168.31.113 mysql配置

修改mysql配置文件添加如下配置：

vim my.cnf

server-id=113
log-bin=mysql-bin
enforce-gtid-consistency=true
gtid-mode=on

重启mysql。

连接mysql并配置mysql双主：

mysql -h192.168.31.113 -uroot -P3306 -p'shsnc!@#'

stop slave;
change master to master_host='135.10.110.114',master_user='root',master_password='shsnc!@#',master_port=3306,master_auto_position=1;
start slave;

2）192.168.31.114 mysql配置

修改mysql配置文件添加如下配置：

vim my.cnf

server-id=114
log-bin=mysql-bin
enforce-gtid-consistency=true
gtid-mode=on

重启Mysql。

连接mysql并配置mysql双主：

mysql -h192.168.31.114 -uroot -P3306 -p'shsnc!@#'

stop slave;
change master to master_host='135.10.110.113',master_user='root',master_password='shsnc!@#',master_port=3306,master_auto_position=1;
start slave;

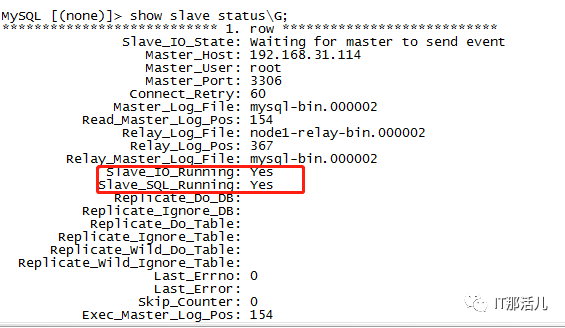

3）验证mysql双主

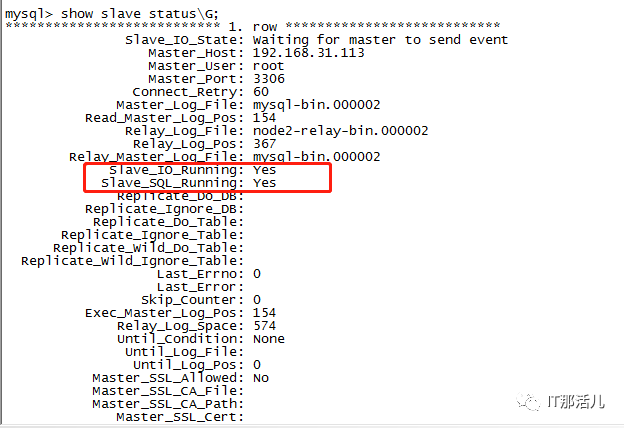

配置完成后在分别连接两台mysql，查看双主状态：

show slave status\G;

Slave_IO_Running: Yes

Slave_SQL_Running: Yes

确认双方mysql的slave状态均为双yes，主主搭建成功。

3.2 搭建keepalived（两台）

主机：192.168.31.113、192.168.31.114
操作用户：root

--安装keepalived：

安装编译依赖包

yum install -y libnl;
yum install -y libnfnetlink-devel zlib zlib-devel gcc gcc-c++ openssl openssl-devel openssh;

yum install -y bc;

解压安装包

tar zxvf keepalived-2.1.2.tar.gz

编译安装

cd keepalived-2.1.2

mkdir /home/shsnc/keepalived

./configure --prefix=/home/shsnc/keepalived

make

makeinstall

复制配置文件
复制keepalived配置文件目录到etc下，用于systemctl的keepalived服务启动。

cp -r home/shsnc/keepalived/etc/keepalived etc/keepalived

启动keepalived服务
systemctl启动keepalived服务

systemctl start keepalived

3.3 编写keepalived脚本

1）编写check脚本

作用：检查mysql是否可用，不可用则停止本机keepalived，使虚拟ip转移至可用mysql。

vim etc/keepalived/script/check_mysql.sh

#!/bin/bash

##检测mysql实例端口是否通
RETVAL=$?

# failover
check_port=$(ss -nlpt | grep "mysqld" | awk -F'[: ]+' '/3306/{print $6}')
if [ ! -n "${check_port}" ]
then
    /bin/systemctl stop keepalived
else
    #exit $RETVAL
    echo ' mysql is alive'
fi

cpuidle=$(vmstat 1 3 |tail -1 |awk '$0~/[[:digit:]]+/{print $(NF-2)}')
cpu_used=$(awk -v x=$cpuidle 'BEGIN{printf "%.2f\n",100-x}')
failpoint=93.0
if [ $(echo "${cpu_used} >= $failpoint" | bc ) -eq 1 ]
then
    /bin/systemctl stop keepalived

else
    echo "CPU utilization does not exceed 93"
    exit $RETVAL
fi

exit 0

2）编写notify脚本

作用：设置切换后的mysql主库可读写，从库只读，确保数据写入的唯一入口。

vim etc/keepalived/script/keepalived_notify.sh

#!/bin/bash


. ~/.bash_profile


#mysql user
DB_USER="root"

#mysql user password
DB_PASSWORD='!QAZ3wsx@gzyd'

MYSQL_SOCK=""

#mysql_bin
MYSQL_BIN="/data/mysql/mysql_5737/bin/mysql"

#mysql client command
MYSQL_CMD="${MYSQL_BIN} -u${DB_USER} -p${DB_PASSWORD}"

#query the killed seesion's id sql
MYSQL_SQL="select concat('kill ',id,';') from information_schema.processlist where user not in ('system user','repl','replic','backup','bkpuser','bomcjk','root','myrobot')"


#define function: get mysql service information
function get_mysql_infor()
{
    for sock in `ps -ef | grep mysqld | grep '\-\-socket=' | awk -F'--socket=' '{print $2}' | awk '{print $1}'`
    do
        MYSQL_SOCK="${MYSQL_SOCK}$(echo $sock)"
    done
}


#define function: mysql kill sessions
function kill_sessions()
{
    #receive a mysql socket file parameter
    #my_sock=$(get_mysql_infor)
    unset MYSQL_SOCK
    get_mysql_infor
    ln -sv ${MYSQL_SOCK} /tmp/mysql.sock
    ${MYSQL_CMD} -S ${MYSQL_SOCK} -Ne "${MYSQL_SQL}" 2>/dev/null | ${MYSQL_CMD} > /dev/null 2>&1
}


#define function: set mysql read_only mode
function set_readonly()
{
    #receive mysql socket file && read_only sign parameter
    #my_sock=$(get_mysql_infor)
    unset MYSQL_SOCK
    get_mysql_infor
    my_sign=$1
    #begin to set mysql read_only mode
    #${MYSQL_CMD} -S ${MYSQL_SOCK} -Ne "set global read_only=${my_sign}" 2>/dev/null
    ${MYSQL_CMD} -S ${MYSQL_SOCK} -Ne "SET GLOBAL sync_binlog=1;SET GLOBAL innodb_flush_log_at_trx_commit=1;SET GLOBAL read_only=${my_sign};SET GLOBAL super_read_only=${my_sign};" 2>/dev/null
}


#define function: keepalived state changed to master
function Keepalived_changed_to_master()
{
    #my_sock=$(get_mysql_infor)
    unset MYSQL_SOCK
    get_mysql_infor
    Seconds_Behind_Master=$(${MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Seconds_Behind_Master | awk -F": " '{print $2}')
    Slave_IO_Running=$(${MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Slave_IO_Running | awk -F": " '{print $2}')
    Slave_SQL_Running=$(${MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Slave_SQL_Running | awk -F": " '{print $2}')
    Master_Log_File=$(${MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Master_Log_File | awk -F": " '{print $2}')
    Relay_Master_Log_File=$({MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Relay_Master_Log_File | awk -F": " '{print $2}')
    Read_Master_Log_Pos=$({MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Read_Master_Log_Pos | awk -F": " '{print $2}')
    Exec_Master_Log_Pos=$({MYSQL_CMD} -S ${MYSQL_SOCK} -e "show slave status\G" | grep -w Exec_Master_Log_Pos | awk -F": " '{print $2}')
    echo "正常双YES的情况下切换"
    if [ "${Slave_IO_Running}" = "Yes" -a "${Slave_SQL_Running}" = "Yes" ]
    then
        if [ $Seconds_Behind_Master -eq 0 ]
        then
            set_readonly 0
            exit 0
        fi
    fi
        #if [ ${Slave_IO_Running} = 'Connecting' -a ${Slave_SQL_Running} = 'Yes' -a ${Seconds_Behind_Master} == 'NULL' ];
    if [ "${Slave_IO_Running}" = "Connecting" -a "${Slave_SQL_Running}" = "Yes" ]
    then
        if [ "${Master_Log_File}" = "${Relay_Master_Log_File}" -a "${Read_Master_Log_Pos}" = "${Exec_Master_Log_Pos}" ]
        then
            set_readonly 0
            exit 0
                fi
    fi

}

#define function: keepalived state changed to backup
function Keepalived_changed_to_backup()
{
    #set mysql read_only mode
        set_readonly 1
        #kill mysql sessions
        kill_sessions
}

#start this shell
case $1 in
    master)
            Keepalived_changed_to_master
        ;;

        backup)
            Keepalived_changed_to_backup
            ;;
        *)
            ;;
esac
exit 0

3.4 配置两台keepalived

1）配置192.168.31.113的keepalived

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived
global_defs {
    notification_email {
       shsnc@shsnc.com
   }
    notification_email_from smtp.163.com
    smtp_server 127.0.0.1
    smtp_connect_timeout 30
    router_id mysql-ha
}
vrrp_script check_mysql {
    script "/etc/keepalived/script/check_mysql.sh"
    interval 5
    fall 3
    rise 2
    #timeout 60
}
vrrp_instance VI_3306 {
    state BACKUP
    interface ens192
    virtual_router_id 188
    priority 100
    nopreempt
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 110120
    }
    virtual_ipaddress {
        114.168.1.188/24 dev ens192
    }
    track_script {
        check_mysql
    }
    notify_master "/etc/keepalived/script/keepalived_notify.sh master"
    notify_backup "/etc/keepalived/script/keepalived_notify.sh backup"
}

2）配置192.168.31.114的keepalived

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived
global_defs {
    notification_email {
       shsnc@shsnc.com
   }
    notification_email_from smtp.163.com
    smtp_server 127.0.0.1
    smtp_connect_timeout 30
    router_id mysql-ha
}
vrrp_script check_mysql {
    script "/etc/keepalived/script/check_mysql.sh"
    interval 5
    fall 3
    rise 2
    #timeout 60
}
vrrp_instance VI_3306 {
    state BACKUP
    interface ens192
    virtual_router_id 188
    priority 90
    #nopreempt
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 110120
    }
    virtual_ipaddress {
        114.168.1.188/24 dev ens192
    }
    track_script {
        check_mysql
    }
    notify_master "/etc/keepalived/script/keepalived_notify.sh master"
notify_backup "/etc/keepalived/script/keepalived_notify.sh backup"
}

重启192.168.31.113、192.168.31.114的keepalived服务。

systemctl stop keepalived;

systemctl start keepalived;

四

测试

4.1 mysql故障自动切换测试

1）测试方法

模拟mysql故障，查看vip是否自动切换至可用mysql，查看mysql读写权限是否自动切换。模拟故障数据库修复后启动，查看mysql双主同步是否正常，数据是否同步。

2）测试过程

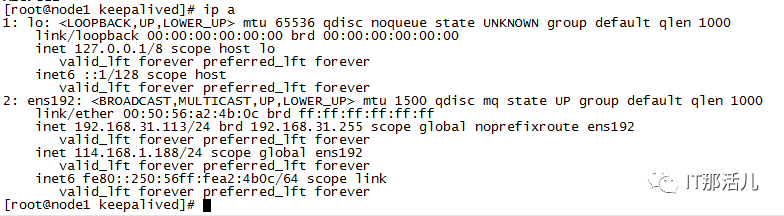

停用192.168.31.114的mysql服务，此时vip已漂移至192.168.31.113（说明keepalived的check脚本执行成功）。

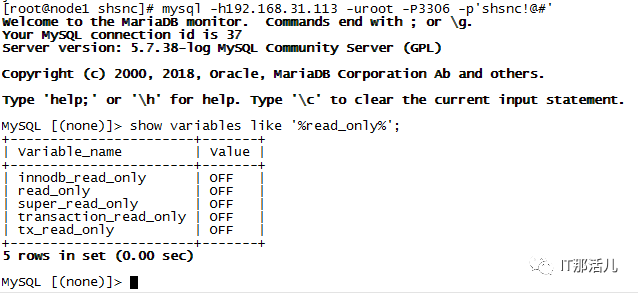

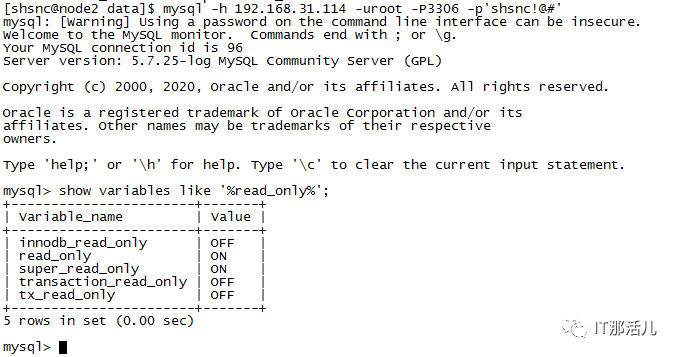

查看mysql读写权限，此时192.168.31.113的mysql数据库为可读可写，192.168.31.114的mysql数据库为只读（说明keepalived的notify脚本执行成功）。

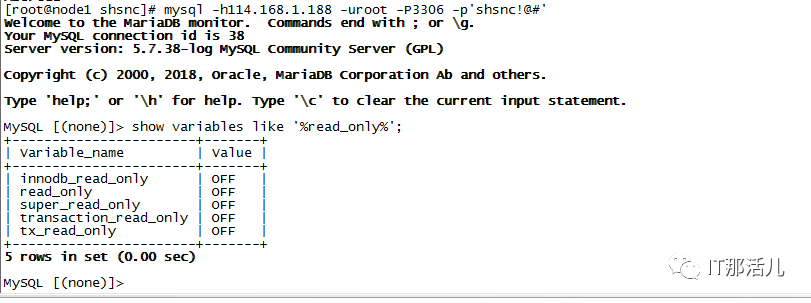

通过虚拟ip连接数据库成功，说明自动切换可用mysql成功。

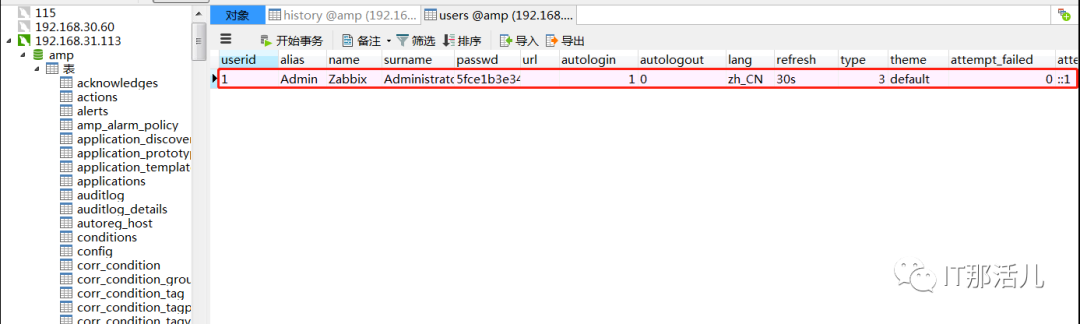

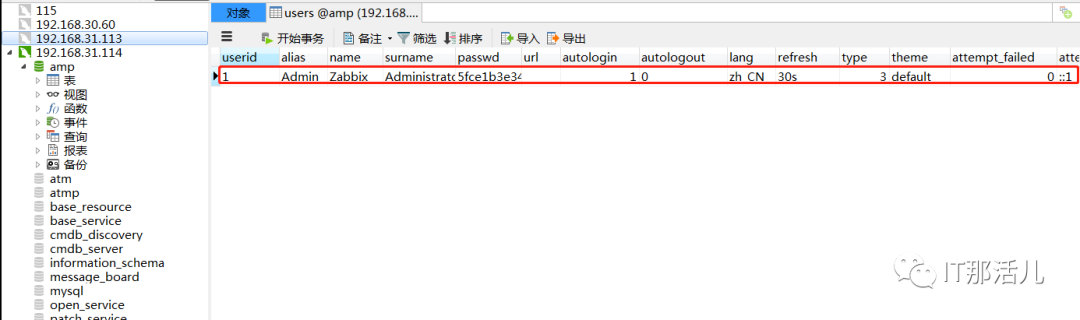

故障自动切换恢复后，再次启动192.168.31.114的mysql数据库，可以看到两台数据库数据一致，数据已经同步，可继续提供高可用的mysql双主架构。

4.2 Keepalived脑裂测试

测试方法：keepalived配置不同VRRP组播通讯时间进行测试，通过禁止192.168.31.114上iptables的vrrp协议访问，触发keepalived脑裂，再分别查看脑裂触发时间。

1）测试样例一：配置VRRP组播间隔通讯时间为1秒。

配置策略

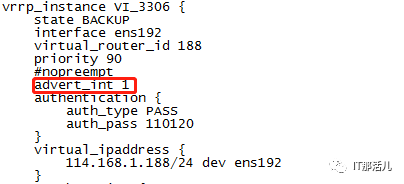

配置组播时间为1秒

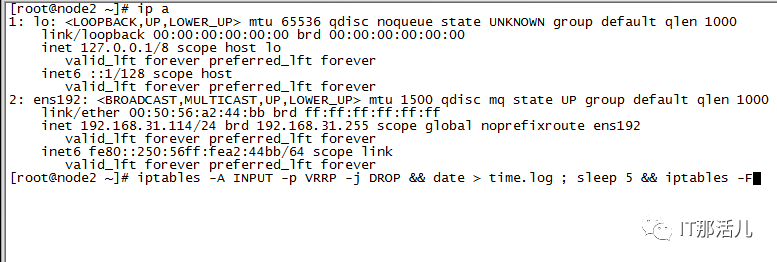

执行命令
iptables禁止vrrp协议访问并记录时间。

查看日志

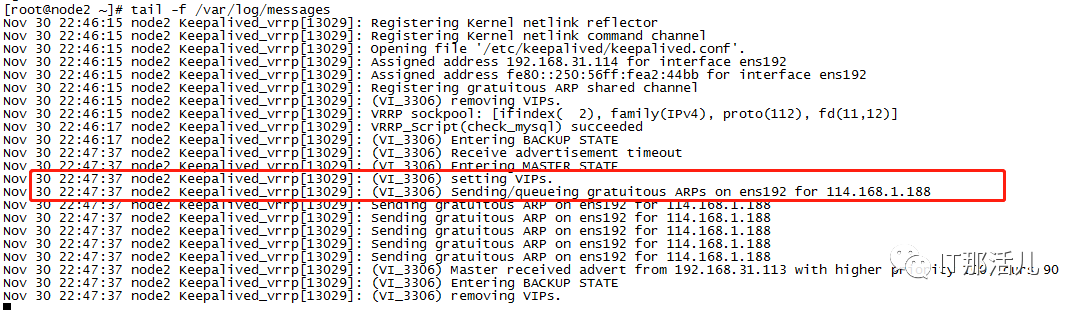

查看keepalived日志，得到脑裂触发时间。

测试结论
当advert_int配置为1的时候，脑裂触发时间2~3s。

2）测试样例二：配置VRRP组播间隔通讯时间为3秒时。

配置策略

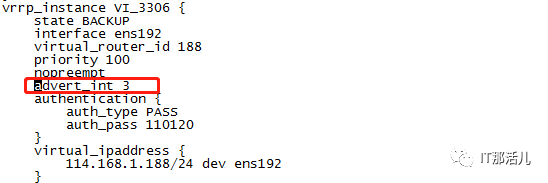

配置组播时间为3秒

执行命令
iptables禁止vrrp协议访问并记录时间。

查看日志

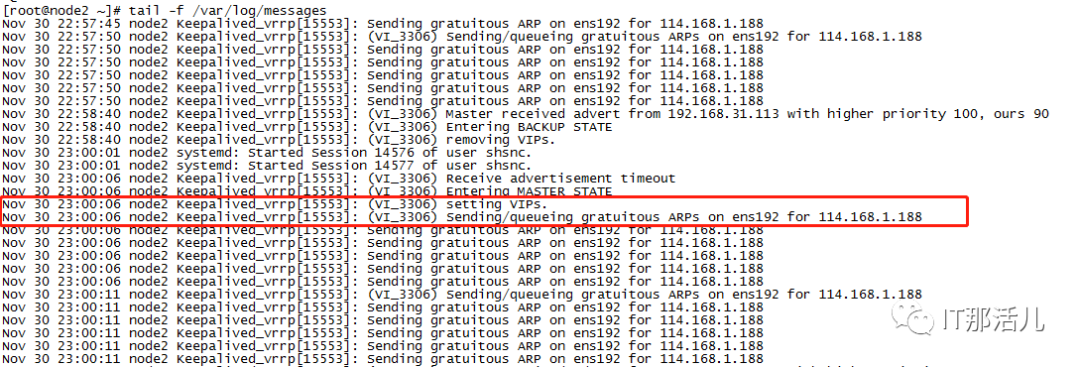

查看keepalived日志，得到脑裂触发时间。

测试结论
当advert_int配置为3的时候，脑裂触发时间2~3s。

3）测试样例三：配置VRRP组播间隔通讯时间为5秒时。

配置策略

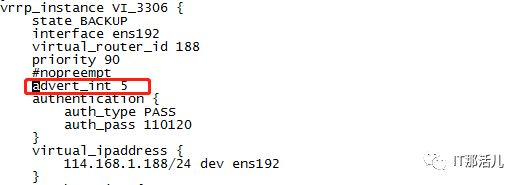

配置组播时间5秒。

执行命令
iptables禁止vrrp协议访问并记录时间。

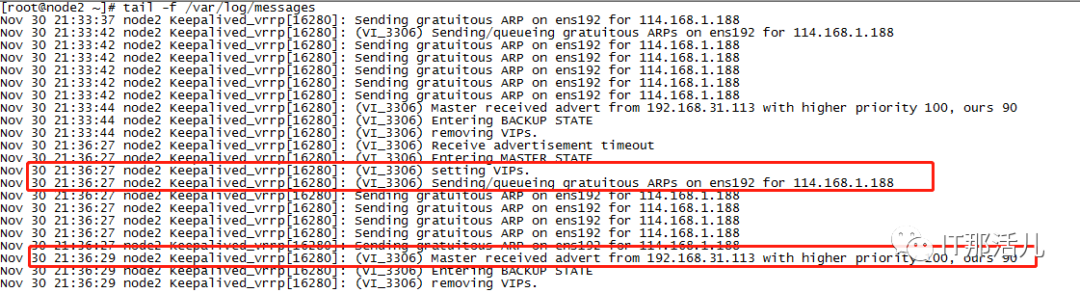

查看日志
查看keepalived日志，得到脑裂触发时间。

测试结论
当advert_int配置为5的时候，脑裂触发时间10~12s。

4）测试样例四：配置vrrp_garp_master_refresh为10秒，VRRP组播间隔通讯时间为1秒。

配置策略

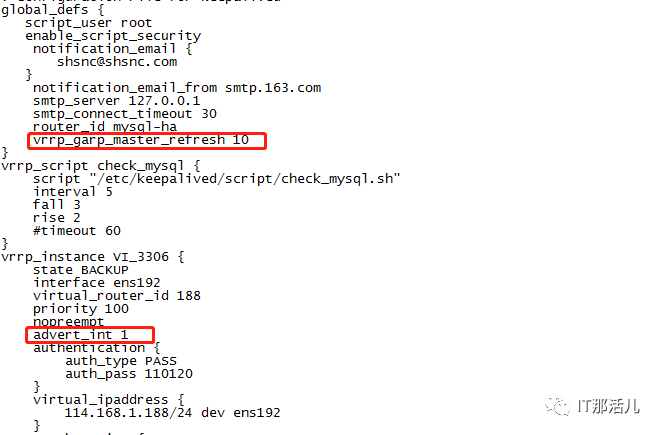

配置组播时间1秒，配置vrrp_garp_master_refresh为10秒。

执行命令
iptables禁止vrrp协议访问并记录时间。

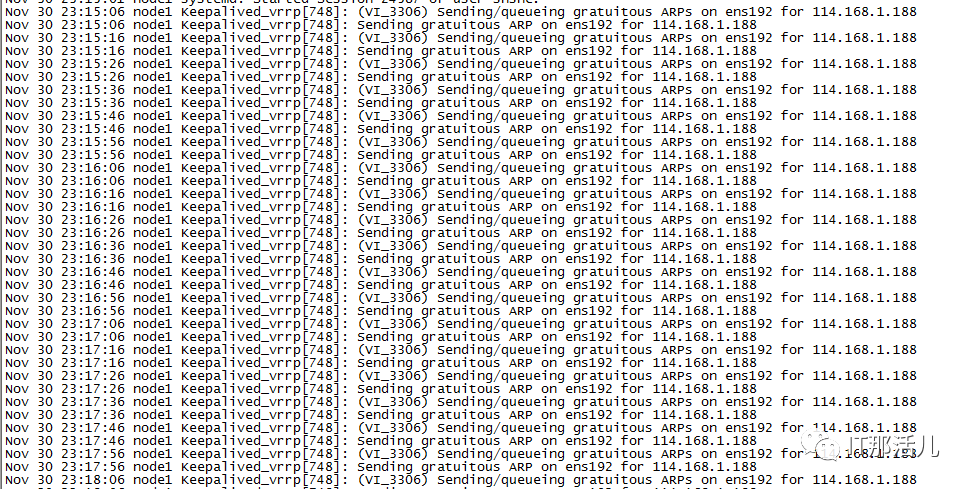

查看日志分：

测试结论
当vrrp_garp_master_refresh设置为10s的时候，脑裂恢复之后主节点每间隔10S发一次包到网关。

最终测试结果

通过以上测试验证，Keepalived + MySQL双主热备方案可实现mysql数据库双主实时备份，m故障后秒级自动恢复可用，且数据不丢失，提供了数据完整、功能高可用的故障处理能力，方案可行。
