聊聊ZFS中IO框架之基础篇

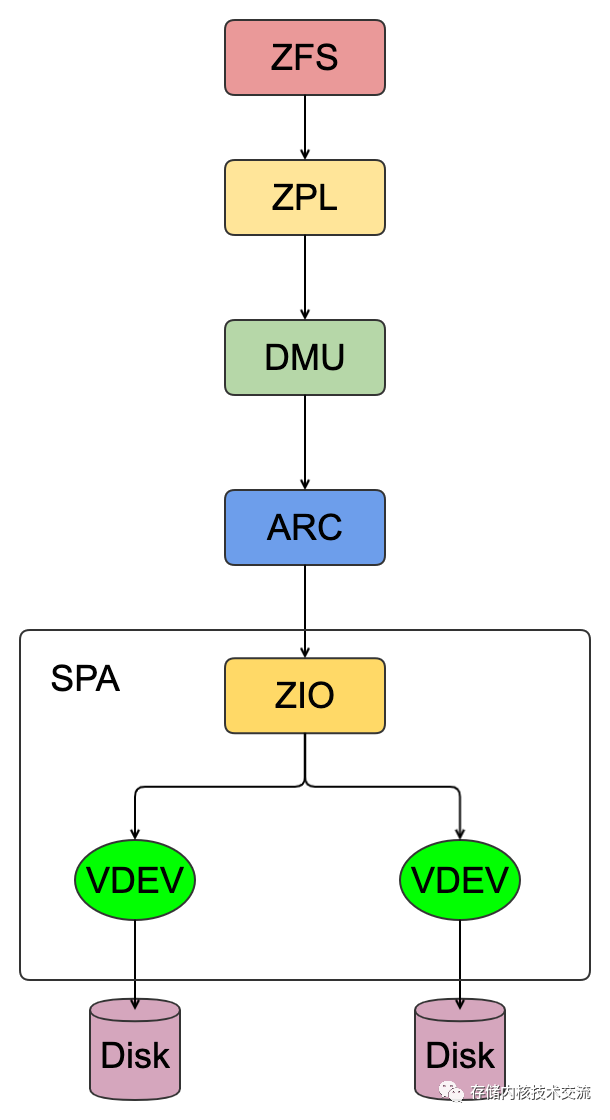

• ZFS
  中的ZIO的流程中最上层是zfs操作入口，zpl
  是ZFS中的posix层，dmu
  是zfs中数据转换单元，这个设计和内核的虚拟地址类似，arc
  是数据缓存层,zio
  是SPA
  模块中执行数据从缓存到具体的磁盘的IO过程，这个也是zfs中比较复杂的部分

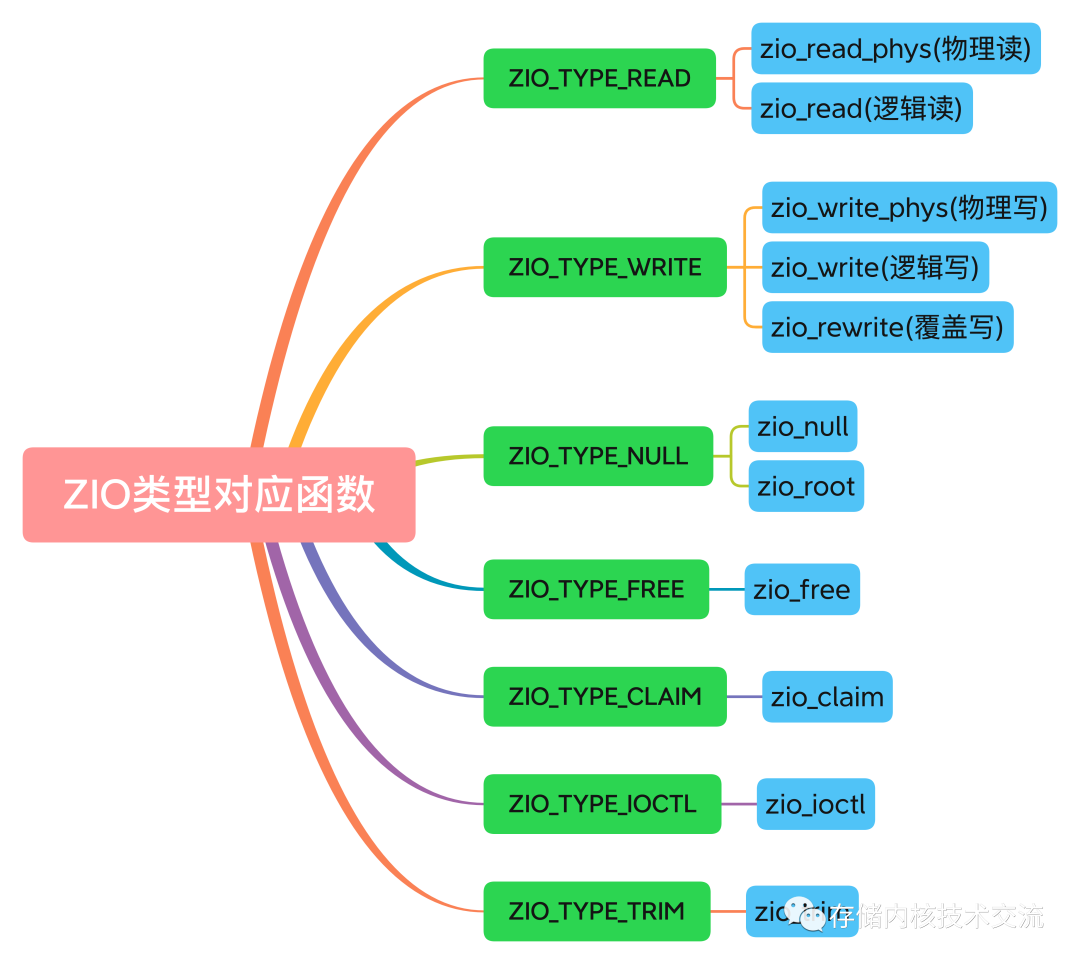

• ZFS
  中定义了多种IO类型，每一种IO操作对应zio
  中的一个或者多个函数。ZIO的类型具体定义在zio_type
  中.

typedef enum zio_type {
	ZIO_TYPE_NULL = 0,
	ZIO_TYPE_READ,
	ZIO_TYPE_WRITE,
	ZIO_TYPE_FREE,
	ZIO_TYPE_CLAIM,
	ZIO_TYPE_IOCTL,
	ZIO_TYPE_TRIM,
	ZIO_TYPES
} zio_type_t

• ZFS
  中定义每种IO类型的实际doing
  时候的状态,实际的IO过程中最终是调用zio_execute(__zio_execute)
  开启IO的pipeline

enum zio_stage {
	ZIO_STAGE_OPEN			= 1 << 0,	/* RWFCI */

	ZIO_STAGE_READ_BP_INIT		= 1 << 1,	/* R---- */
	ZIO_STAGE_WRITE_BP_INIT		= 1 << 2,	/* -W--- */
	ZIO_STAGE_FREE_BP_INIT		= 1 << 3,	/* --F-- */
	ZIO_STAGE_ISSUE_ASYNC		= 1 << 4,	/* RWF-- */
	ZIO_STAGE_WRITE_COMPRESS	= 1 << 5,	/* -W--- */

	ZIO_STAGE_ENCRYPT		= 1 << 6,	/* -W--- */
	ZIO_STAGE_CHECKSUM_GENERATE	= 1 << 7,	/* -W--- */

	ZIO_STAGE_NOP_WRITE		= 1 << 8,	/* -W--- */

	ZIO_STAGE_DDT_READ_START	= 1 << 9,	/* R---- */
	ZIO_STAGE_DDT_READ_DONE		= 1 << 10,	/* R---- */
	ZIO_STAGE_DDT_WRITE		= 1 << 11,	/* -W--- */
	ZIO_STAGE_DDT_FREE		= 1 << 12,	/* --F-- */

	ZIO_STAGE_GANG_ASSEMBLE		= 1 << 13,	/* RWFC- */
	ZIO_STAGE_GANG_ISSUE		= 1 << 14,	/* RWFC- */

	ZIO_STAGE_DVA_THROTTLE		= 1 << 15,	/* -W--- */
	ZIO_STAGE_DVA_ALLOCATE		= 1 << 16,	/* -W--- */
	ZIO_STAGE_DVA_FREE		= 1 << 17,	/* --F-- */
	ZIO_STAGE_DVA_CLAIM		= 1 << 18,	/* ---C- */

	ZIO_STAGE_READY			= 1 << 19,	/* RWFCI */

	ZIO_STAGE_VDEV_IO_START		= 1 << 20,	/* RW--I */
	ZIO_STAGE_VDEV_IO_DONE		= 1 << 21,	/* RW--I */
	ZIO_STAGE_VDEV_IO_ASSESS	= 1 << 22,	/* RW--I */

	ZIO_STAGE_CHECKSUM_VERIFY	= 1 << 23,	/* R---- */

	ZIO_STAGE_DONE			= 1 << 24	/* RWFCI */
};

• 每中IO类型的对应ZIO_TASKQ_ISSUE
  、ZIO_TASKQ_ISSUE_HIGH
  、ZIO_TASKQ_INTERRUPT
  、ZIO_TASKQ_INTERRUPT_HIGH
  这4个队列，这些队列承载可执行zio
  的数据,具体定义在

// 每种IO的队列
typedef enum zio_taskq_type {
	ZIO_TASKQ_ISSUE = 0,
	ZIO_TASKQ_ISSUE_HIGH,
	ZIO_TASKQ_INTERRUPT,
	ZIO_TASKQ_INTERRUPT_HIGH,
	ZIO_TASKQ_TYPES
} zio_taskq_type_t;

// 队列的初始化
spa_create_zio_taskqs(spa_t *spa)
{
	for (int t = 0; t < ZIO_TYPES; t++) {
		for (int q = 0; q < ZIO_TASKQ_TYPES; q++) {
			spa_taskqs_init(spa, t, q);
		}
	}
}

• ZFS
  中的IO Pipeline，每种类型的IO按照自己的流程执行Pipeline的函数.读请求和写请求的执行的Pipeline完全不同。

static zio_pipe_stage_t *zio_pipeline[] = {
	NULL,
	zio_read_bp_init,
	zio_write_bp_init,
	zio_free_bp_init,
	zio_issue_async,
	zio_write_compress,
	zio_encrypt,
	zio_checksum_generate,
	zio_nop_write,
	zio_ddt_read_start,
	zio_ddt_read_done,
	zio_ddt_write,
	zio_ddt_free,
	zio_gang_assemble,
	zio_gang_issue,
	zio_dva_throttle,
	zio_dva_allocate,
	zio_dva_free,
	zio_dva_claim,
	zio_ready,
	zio_vdev_io_start,
	zio_vdev_io_done,
	zio_vdev_io_assess,
	zio_checksum_verify,
	zio_done
};
