Docker-Swarm集群管理

「伸手摘星，即使一无所获，亦不致满手污泥」。

「请关注公众号：星河之码」

一、Docker Swarm介绍

「Docker Swarm是Docker的集群管理工具，它提供了标准的Docker API，所有任何已经与Docker守护程序通信的工具都可以使用Swarm轻松地扩展到多个主机」。支持的工具包括Dokku、Docker Compose、Docker Machine和Jenkins等。

compose、machine 和 swarm 是docker 原生提供的三大编排工具，简称docker三剑客。其官网地址

https://docs.docker.com/engine/swarm/

• 「Docker Swarm 和 Docker Compose」

  Docker Swarm 和 Docker Compose都是 Docker 官方容器编排项目

• 「Docker Compose 是一个在单个服务器或主机上创建多个容器的工具，可以将组成某个应该的多个docker容器编排在一起，同时管理」。



• 「Docker Swarm 则可以在多个服务器或主机上创建容器集群服务，其主要作用是把若干台Docker主机抽象为一个整体，并且通过一个入口（docker stack）统一管理这些Docker主机上的各种Docker资源」。



• 「docker stack」

• docker stack 是构成特定环境中的 service 集合, 它是自动部署多个相互关联的服务的简便方法，而无需单独定 义每个服务。
• stack file 是一种 yaml 格式的文件，类似于 docker-compose.yml 文件，它定义了一个或多个服务，并 定义了服务的环境变量、部署标签、容器数量以及相关的环境特定配置等。

Docker Swarm就是用来管理Docker集群的，但是现在基本上使用的很少，一般都是用的K8S,学习K8S之前可以先学习一个Docker Swarm，将其作为一个容器编排的一个学习基础，了解一下即可

二、Docker Swarm运行原理

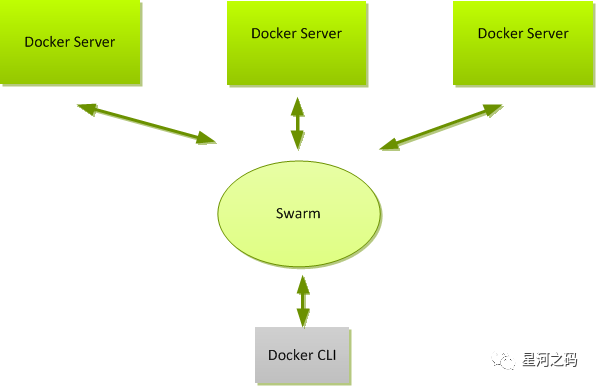

Swarm集群由多个运行在swarm mode的docker主机组成，docker主机分为管理节点（manager）和工作节点（work node）两种类型

• 「管理节点（manager）：负责整个集群的管理工作包括集群配置、服务管理，服务的创建和调度等」

• 「工作节点（work node）：负责运行相应的服务来执行任务（运行容器服务）」

  manager节点也可以运行的容器服务,但是一般不这么做，只是让它管理work node

Swarm集群的优点：

• 在线修改Service的配置，包括networks和volumes，不需要重启docker服务

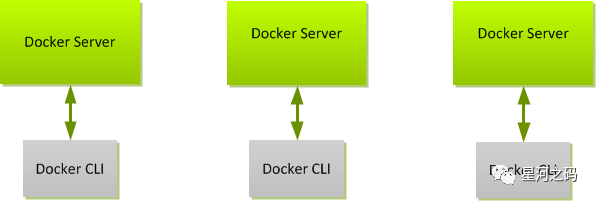

• 可以将其它standalone模式的docker主机加入到Swarm集群

Standalone模式简单点说就是  manager 和 work 的一种管理关系模式

「在Docker  Swarm中有几个基本概念：nodes、Service、tasks、load balancing」。需要简单了解一下

2.1 nodes

Node是加入到Swarm集群中的Docker实例，即是一个docker节点，包含上面说的【管理节点（manager）和工作节点（work node）】

• 在部署应用到Swarm集群的时候，会向管理节点提交service定义，管理节点会将这些这些work也就是tasks分发到work节点中。
• Work节点接收并执行管理节点分配的任务，work节点也会将当前tasks的状态通知到管理节点以维护节点的状态信息。

• 「管理节点（manager node）」

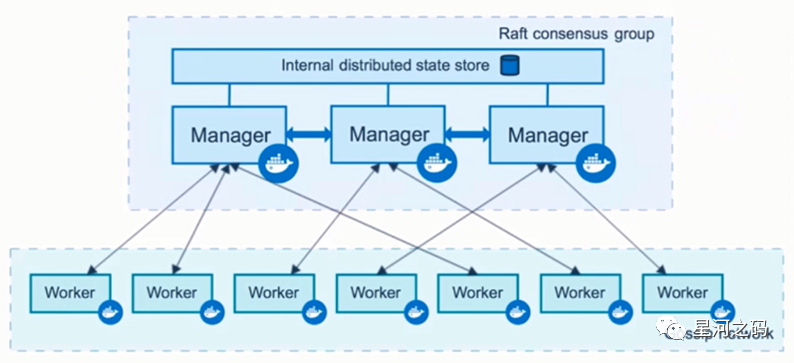

  「Manager节点主要通过raft算法实现整个集群和运行的service的内部状态维护，Docker官方建议一个集群最好使用基数manager节点数(最大使用7个manager节点)保证可用性」 ,Manager节点主要工作是完成以下tasks：

• 维护cluster state
• scheduling服务
• service swarm mode集群服务

• 「工作节点（work node）」

  Work节点是容器实际运行的实例节点，在默认情况下manager节点也是work节点，而且在在Swarm集群中必须存在manager节点

  manager节点状态、信息的同步根据Raft consensus group(Raft一致性算法)的网络进行通信同步的，而worker之间的通信依靠的是Gossip network通信协议实现的。

• 「管理节点与工作节点的切换」

  在多节点的Swarm集群中，节点有两种模式：【Active模式，Drain模式】。

  「Swarm调度不会将任务分配到Drain模式，只会在Active模式的节点上分配任务。因此可以将manager节点设置为Drain模式（避免调度任务运行在manager节点，manager指做管理）」

  docker node promote



  通过以上命令可以修改节点模式，将worker节点变为manager节点，也可以将manager节点转换为worker节点。

2.1 Service与tasks

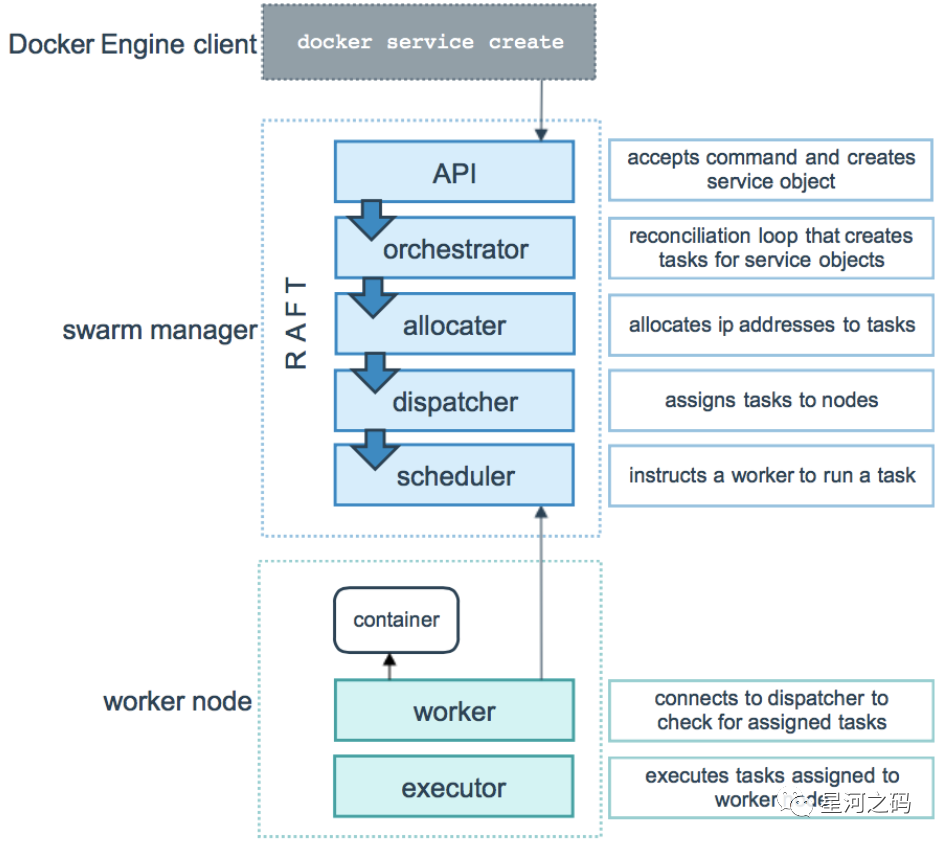

「Service是manage和work节点上执行的task的定义，创建service的时候可以指定使用哪个container image以及执行的命令。」

「当Service部署到Swarm集群的时候，swarm管理节点会将service为标准（container image以及执行的命令），然后将service调度到集群的节点上，以一个或多个tasks执行」，这些nodes上运行的tasks之间是相互独立的。

• 「在replicated service模式下，swarm管理节点会根据desired state中设置的scale分发replica tasks」
• 「在globalservice模式，swarm集群会向每个可用的节点运行tasks」

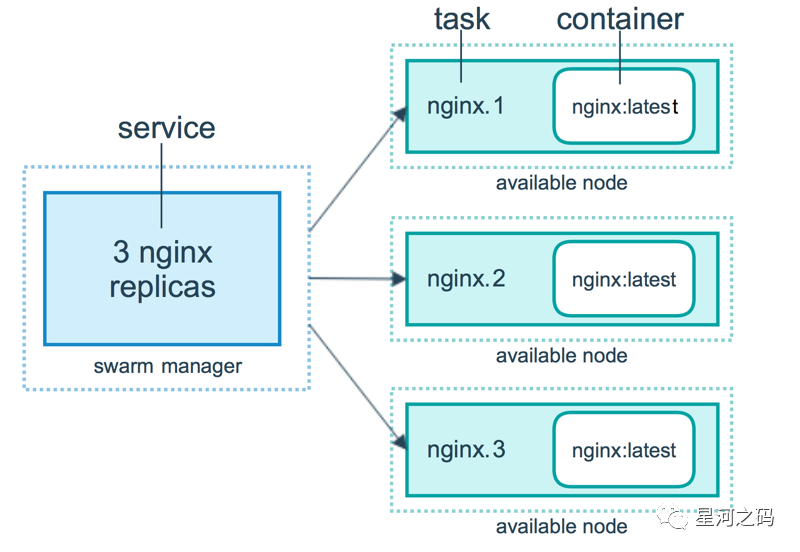

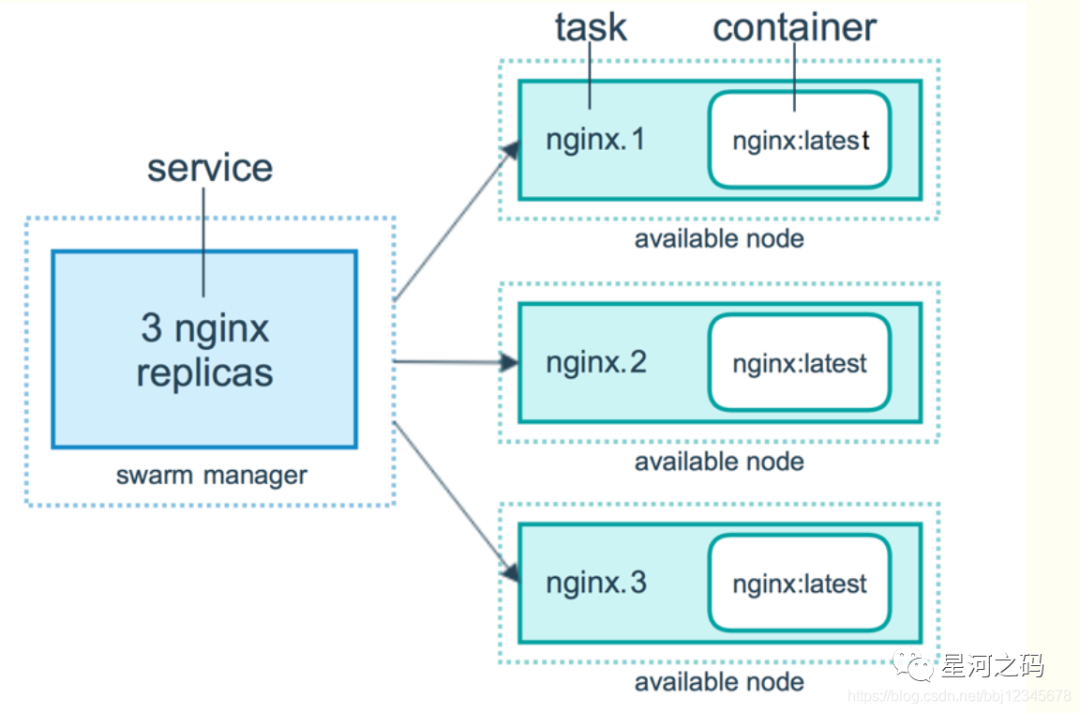

如上service中有三个replicas tasks，每个实例是Swarm集群中的一个task。

「Task是Swarm集群中调度的最小单元，当创建或更新service时候给定了desired state，集群会调度tasks来实现这种理想状态」。

• Task是一种单向机制，它整个周期过程中会完成一系列的状态（assigned、prepared和running等），tasks运行失败集群会remove这个tasks并创建新的tasks来替代。

2.1 load balancing

「负载均衡：Swarm集群使用ingress loading balancing提供集群服务，Swarm集群会自动为service分配PublishedPort，默认使用30000-32767范围」。

三、Docker-swarm安装部署

3.1 准备工作

• 「官方地址」

  https://docs.docker.com/engine/swarm/



• 「添加私服仓库地址」

  由于官方镜像下载比较慢，由于网络原因可能拉取不下来，而集群的每个节点都需要安装镜像，所以使用私有仓库会快很多，当然也可以不使用私有仓库，直接自己下载上传。

  #编辑配置文件
  vi etc/docker/daemon.json
  #增加仓库配置信息
  # 在daemon.json中添加以下 key，保存退出。此步用于让 docker 信任私有仓库地址
  {"insecure-registries":["192.168.242.130:5000"]}


  #重新加载docker配置
  systemctl daemon-reload
  #重启docker
  systemctl restart docker



3.2 docker-swarm安装

这里模拟安装集群，以三个节点搭建集群在加上一个Harbor节点，节点信息如下

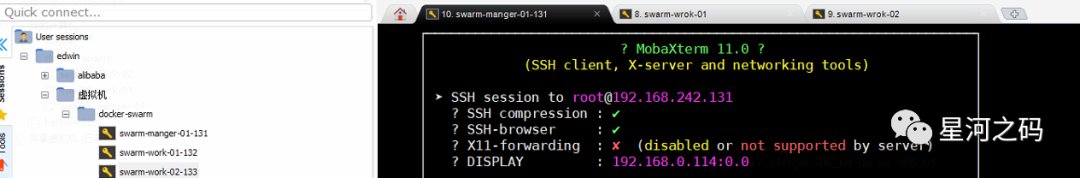

安装上述配置，克隆出相应的虚拟机，其中harbor之前已经存在，这里用之前的，所以一共克隆出三个服务器

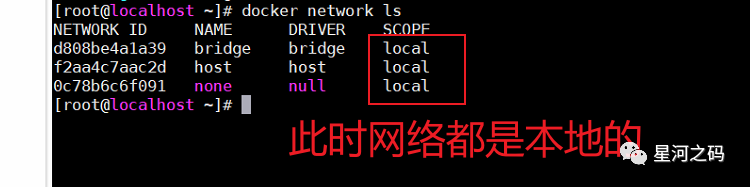

• 「查看网络情况」

  docker network ls





• 「初始化manager管理节点」

  初始化manager管理节点完整命令如下

  #这里使用192.168.242.131这台主机作为manager 所以以下命令在192.168.242.131上执行 端口默认是2377
  docker swarm init --advertise-addr 192.168.242.131:2377 --listen-addr 192.168.242.131:2377

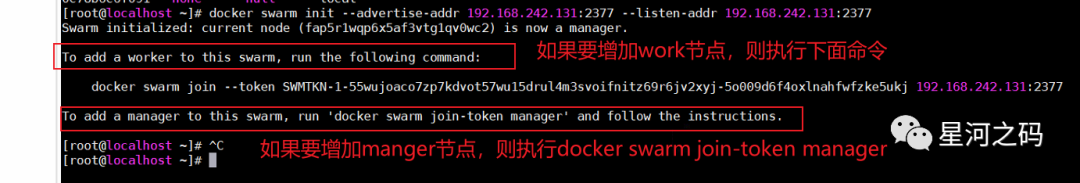

  执行上面命令后，就会初始化swarm集群，并且会告诉我们如何增加wrok 节点和manager节点



• 「再次查看网络情况」

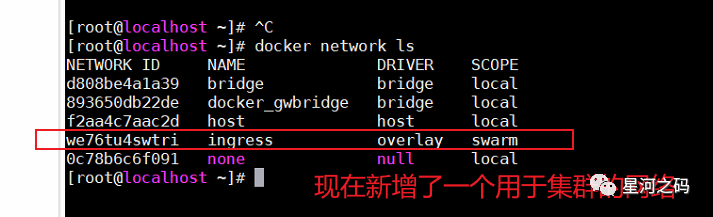

  #集群初始化后会新增集群网络
  docker network ls





• 「--advertise-addr」：指定其他节点连接manager时的地址
• 「--listen-addr」：监控swarm集群manager的IP和端口

• 「语法」

  docker swarm init



• 参数说明

  这个命令需要指定两个参数--advertise-addr  与--listen-addr

• 「查看节点」

  docker node ls





• 「新加一个work节点」

  通过上面初始化manager返回的命令，给集群加入新的节点，只需要在对应的主机上执行该命令即可

  docker swarm join --token SWMTKN-1-55wujoaco7zp7kdvot57wu15drul4m3svoifnitz69r6jv2xyj-5o009d6f4oxlnahfwfzke5ukj 192.168.242.131:2377

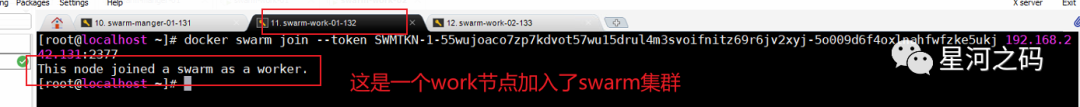

  我在192.168.242.132这台主机上执行上述命令，将其加入到集群中



  这个命令「本质上就是manager初始化的时候返回了一个token，其他主机通过这个token加入集群，并且token只有24小时」。如果失效，则需要重新获取

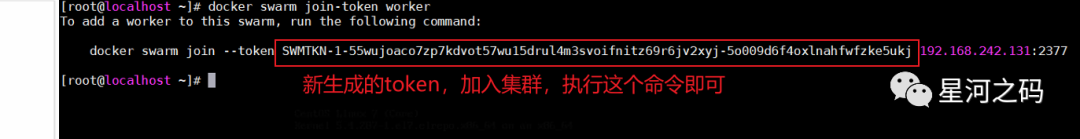

• 「重新获取token」

  #获取一个worker加入集群的token
  docker swarm join-token worker

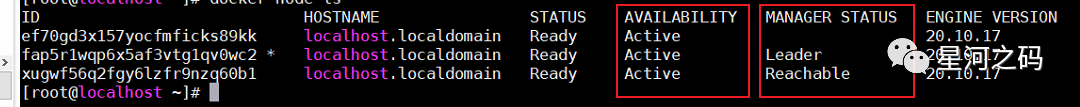

• 「查看节点」

  docker node ls





• 「新加一个manager节点」

  一个集群要有多个manager节点，上面加入了work节点，接下来在集群中加入一个manager节点，加入方式一样的，先获取manager的token

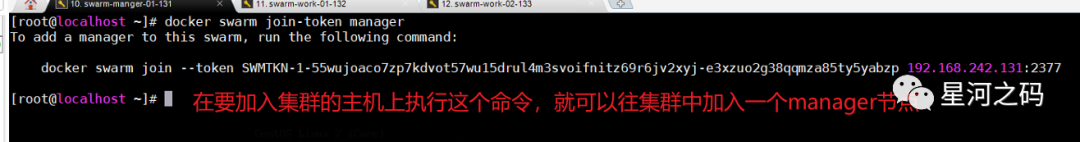

• 「获取manager节点的token」

  #获取一个manager加入集群的token  ，这个命令要在之前的那个manager 192.168.242.131 上执行
  docker swarm join-token manager

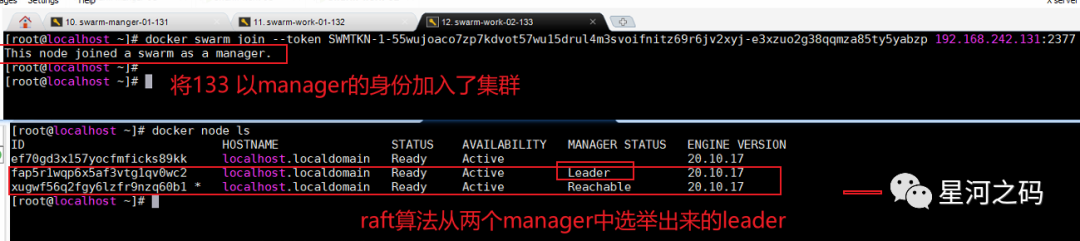

• 「加入集群」

  这里就用  192.168.242.133 这个主机作为一个manager加入集群



3.3 swarm节点说明

• 「manager与work的权限」

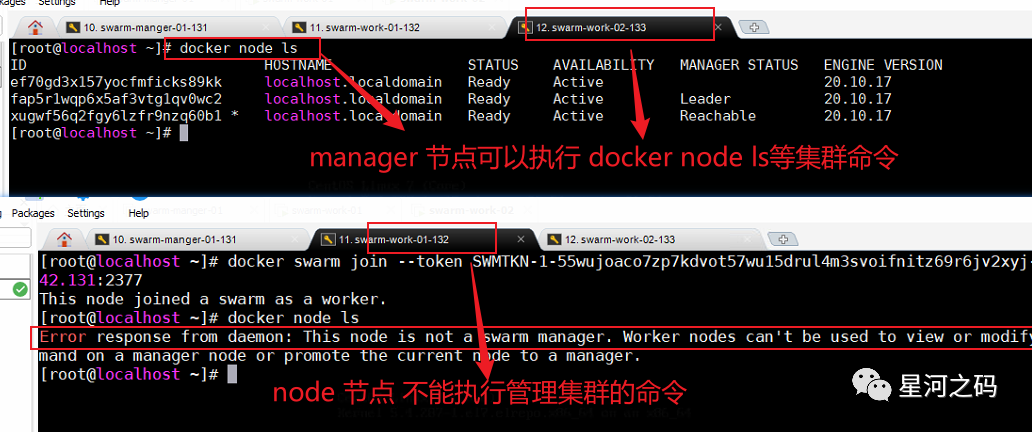

  「swarm集群中，只有manager节点可以执行swarm命令（比如docker node ls），work节点会报错，因为只有manager节点才可以管理集群，执行集群相关的命令」



  work 节点只是不能执行swarm的集群命令，但是docker本身的命令是可以执行的，比如docker ps等

• 「查看节点信息」

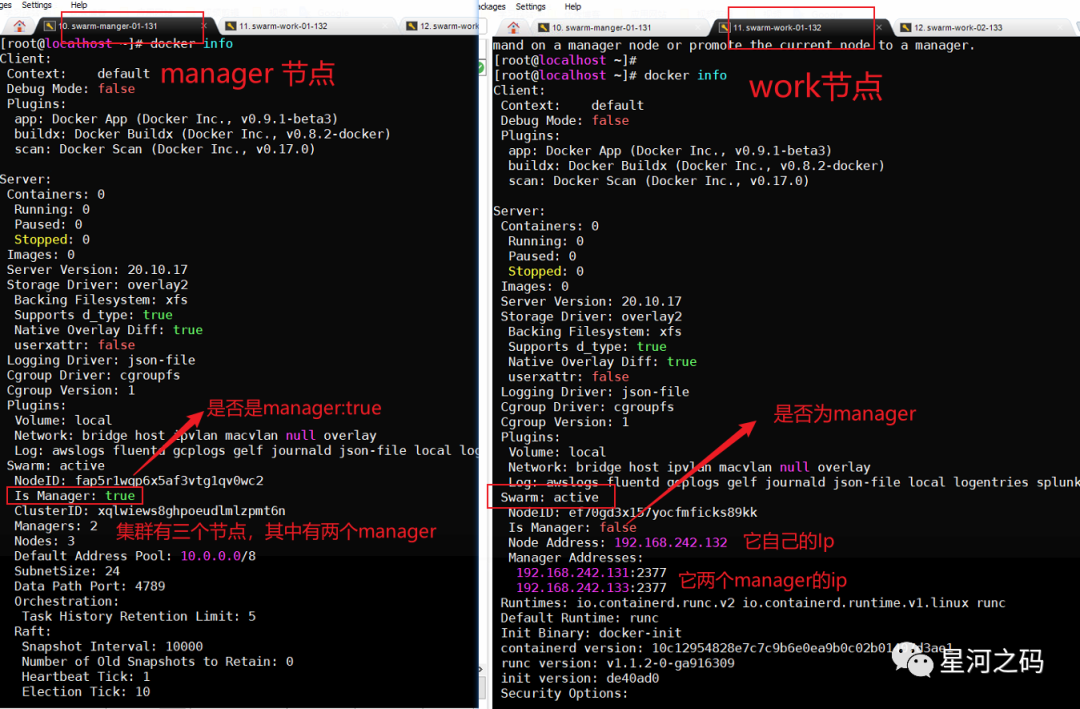

  可以分别在manager和node中查看节点的swarm信息，对比差异

  docker info





• 「节点可用性与状态说明」

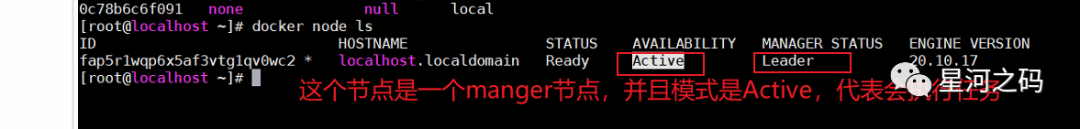

  在使用docker node ls 命令查看集群的节点信息的时候，有两列需要注意一下：AVAILABILITY，MANAGER STATUS



• 「Leader：该节点是集群管理和编排决策的主要管理器节点。」
• 「Reachable：该节点是管理者节点正在参与Raft选举。如果Leader节点不可用，则该节点有资格被选为新领导者。」
• 「Unavailable：该节点属于不能与其他manager通信的manager。如果manager节点不可用，可以将它加入群集，或者将工作器节点升级为管理器」。
• 「Active：调度程序可以将任务分配给当前节点。」
• 「Pause：调度程序不会将新任务分配给当前节点，但现有任务仍在运行。」
• 「Drain：调度程序不会向当前节点分配新任务。调度程序关闭所有现有任务并在可用节点上重新调度这些任务。」

• 「AVAILABILITY」

  决定当前节点可用性，是否用于运容器，它有三个值:

  「改变节点的可用性(availability)」

  docker node update --availability drain 节点Id/名称



• 「MANAGER STATUS」

  表示manger节点的状态，work节点为空，它也有三个状态值

3.4 集群节点管理

• 「节点权限提升/降低」

  节点manager和work两种，他们的权限不一样，我们可以手动的对节点权限提升/降低，也是「将manager降级为work，将work升级为manager节点」。升级降级的命令都要在manager节点执行。

• 「将work升级为manager节点」

  #将worker节点提升为manager节点，在manager节点执行如下命令：
  docker node promote 节点名称|节点ID

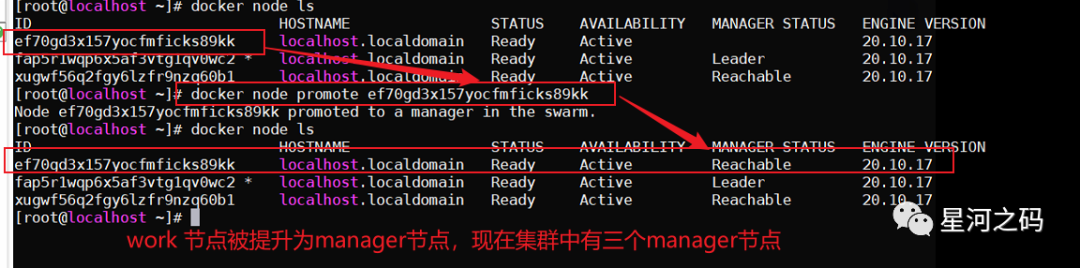

  比如我将132 节点升级为manager节点

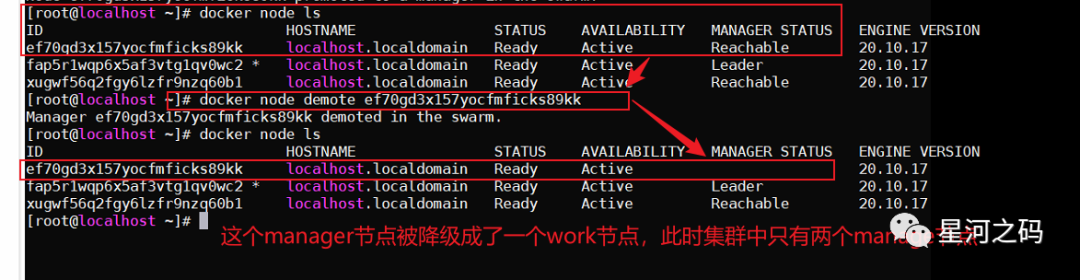

• 「将manager降级为work」

  将manager节点降低为worker节点，在manager节点执行如下命令：
  docker node demote 节点名称|节点ID
  docker node ls



  将刚刚升级的132 节点重新降级为worker节点

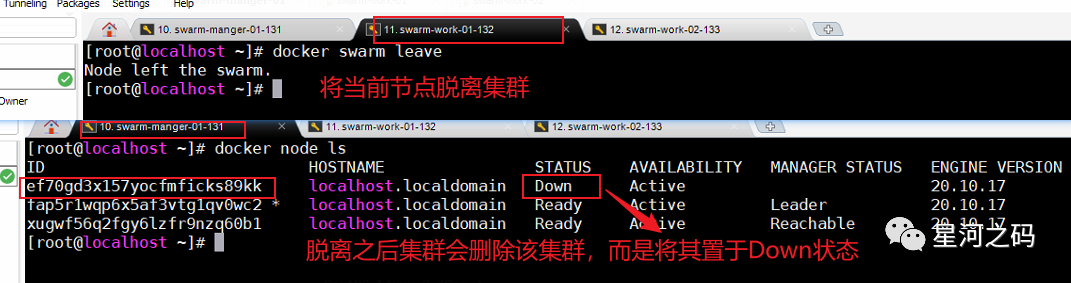

• 「work脱离集群」

  前面演示了怎么给集群中加入节点，现在来看看将节点脱离集群

  #在要脱离集群的节点上使用一下命令， 主动离开集群，让节点处于down状态，才能删除
  docker swarm leave
  #指向完后，等一会在manager节点使用命令：docker node ls  就会发现该节点已经脱离集群管理



  这里我将132节点脱离集群

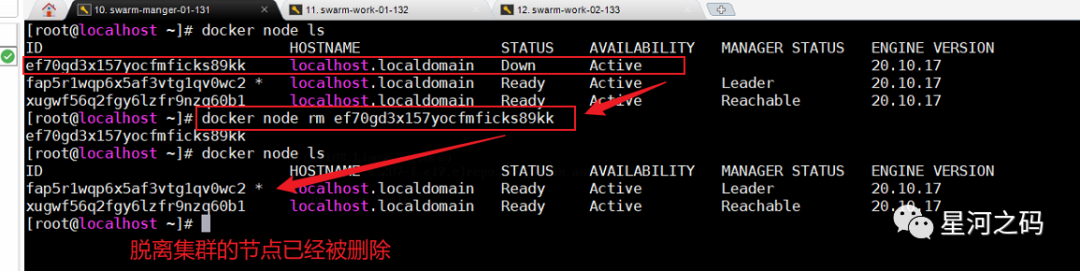

• 「删除脱离集群的节点」

  上述节点脱离集群后，才能删除节点，删除节点使用如下命令

  docker node rm 节点名称|节点ID





• 「manager脱离集群」

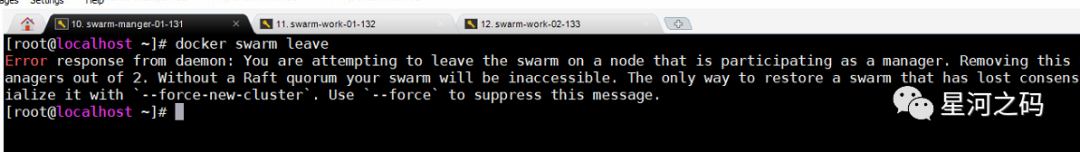

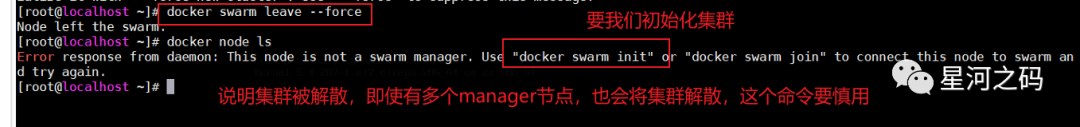

  「manager节点不能脱离集群，使用docker swarm leave会报错」。



  manager节点不能脱离集群，只能强制退出，manager退出后意味着整个swarm 不复存在。

  #manager节点强制退出
  docker swarm leave --force





3.5 Docker-swarm命令汇总

• 「swarm命令汇总」

  命令	描述
  docker swarm init	初始化一个 swarm 群集
  docker swarm join	加入群集作为节点或管理器
  docker swarm join-token	管理用于加入群集的令牌
  docker swarm leave	离开 swarm 群集
  docker swarm unlock	解锁 swarm 群集
  docker swarm unlock-key	管理解锁钥匙
  docker swarm update	更新 swarm 群集

• 「node命令汇总」

  命令	描述
  docker node demote	从 swarm 群集管理器中降级一个或多个节点
  docker node promote	将一个或多个节点推入到群集管理器中(也就是升级节点)
  docker node inspect	显示一个或多个节点的详细信息
  docker node ls	列出 swarm 群集中的节点
  docker node ps	列出在一个或多个节点上运行的任务，默认为当前节点
  docker node rm	从 swarm 群集删除一个或多个节点
  docker node update	更新一个节点

四、图形界面

上述安装过程是通过命令行的方式安装docker-swarm，docker-swarm也提供了一个图形界面来操作，接下来就来安装一下docker-swarm的图形界面。

「docker-swarm的图形界面需要安装在manager节点上」，不然无法操作节点

#docker官网地址
https://hub.docker.com/r/dockersamples/visualizer

• 「拉取镜像」

  docker pull dockersamples/visualizer:latest



• 「备份镜像」

  备份镜像有两种方式：私服和tar包。

• 「tar包」

  镜像拉取下来之后，可以把它打成一个tar，保存起来，后面使用的时候直接还原即可，就不用下载了

  #打成一个tar 包
  docker save dockersamples/visualizer:latest -o dockersamples.visualizer.tar
  #需要用的时候还原成镜像
  docker load -i dockersamples.visualizer.tar

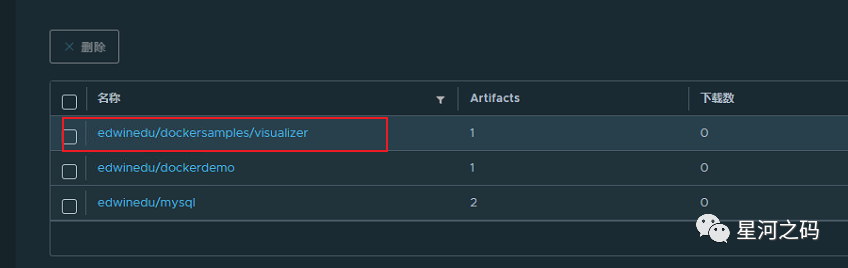

• 「私服」

  除了打成tar 存在本地之外，还可以将镜像上传私服，以后在私服拉取

  # 1、标记镜像打一个tag
  docker tag dockersamples/visualizer:latest 192.168.242.130:5000/edwinedu/dockersamples/visualizer:latest

  # 2、上传标记的镜像  上传之前要先登录  docker login -u admin -p Harbor12345 192.168.242.130:5000
  docker push 192.168.242.130:5000/edwinedu/dockersamples/visualizer:latest

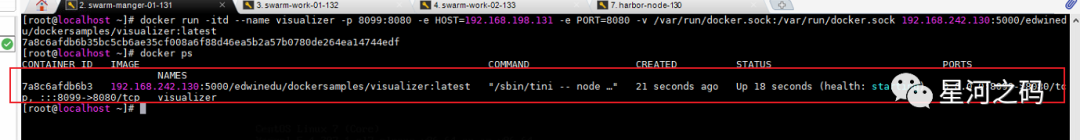

• 「运行镜像」

  # var/run/docker.sock 是必须要的挂载目录  HOST是指定Ip，需要是manager节点的Ip
  docker run -itd --name visualizer -p 8099:8080 -e HOST=192.168.198.131 -e PORT=8080 -v var/run/docker.sock:/var/run/docker.sock 192.168.242.130:5000/edwinedu/dockersamples/visualizer:latest

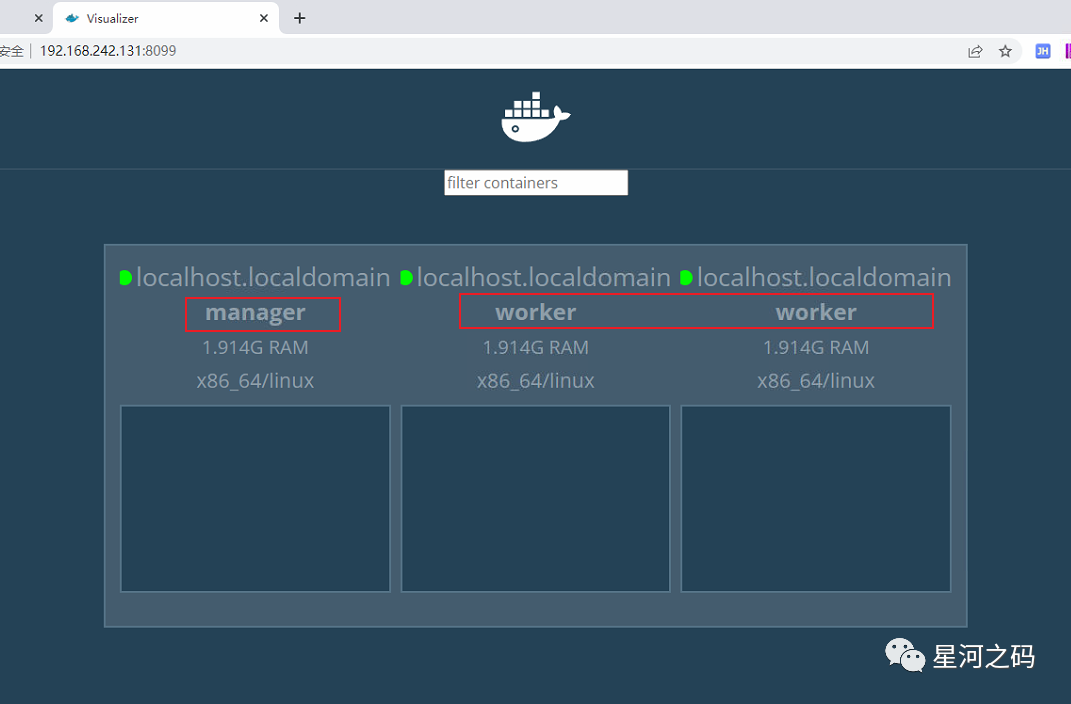

• 「访问图形界面」

  http://192.168.242.131:8099/





五、Docker-service

docker-service 是指一组任务的集合，服务定义了任务的属性，比如任务的个数、服务策略、镜像的版本号等，服务有两种模式：

• replicated services：按照一定规则在各个工作节点上运行指定个数的任务
• global services：每个工作节点上运行一个任务

接下来以Nginx为例，分别在几个节点上部署Nginx任务

5.1 Nginx基础镜像准备

• 「拉取Nginx镜像」

  docker pull nginx:1.18.0-alpine



• 「备份镜像」

  由于要在每个节点都安装Nginx，所以需要在每个节点都下载镜像，当然可以使用私服下载，但是这里我不使用私服，练习一个scp命令

  #打成一个tar 包
  mkdir -p data/nginx
  docker save nginx:1.18.0-alpine -o data/nginx/nginx:1.18.0.tar



• 「传输镜像」

  将nginx镜像使用scp 命令传输到192.168.242.132，192.168.242.132两个节点中

  #执行下面命令之前，要确保132 133 两个节点有指定的目录 data/nginx
  #注意nginx\:1.18.0.tar 中间有一个反斜杠

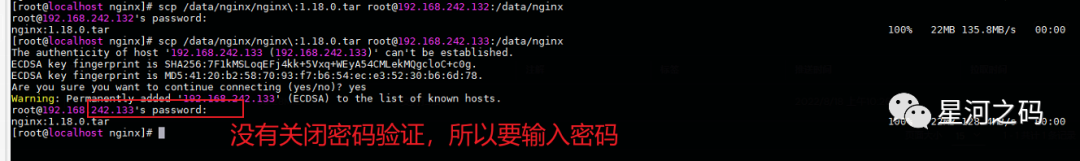

  scp data/nginx/nginx\:1.18.0.tar root@192.168.242.132:/data/nginx
  scp data/nginx/nginx\:1.18.0.tar root@192.168.242.133:/data/nginx





• 「解压nginx」

  分别在所有节点中解压nginx (192.168.242.132，192.168.242.132两个节点)

  cd data/nginx

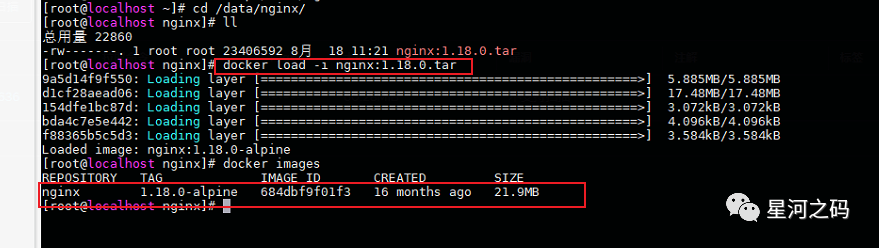

  docker load -i nginx:1.18.0.tar





5.2 部署Nginx

• 「创建nginx网络」

  在manager节点中创建overlay网络

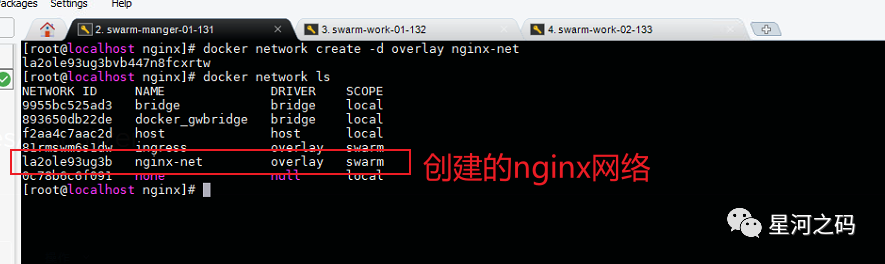

  docker network create -d overlay nginx-net





• 「部署Nginx」

  在集群中创建7个Nginx服务，在manager节点中执行，使用【docker service create】命令

  # --network nginx-net 使用刚刚创建的网络
  # replicas 7 代表 7个副本服务
  docker service create --name nginx --network nginx-net -p 80:80 --replicas 7 nginx:1.18.0-alpine

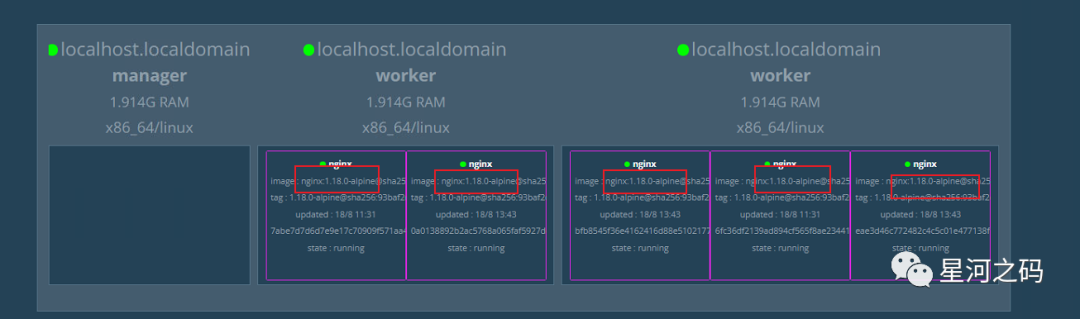

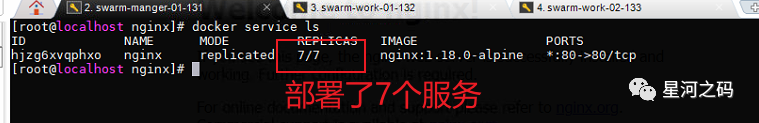

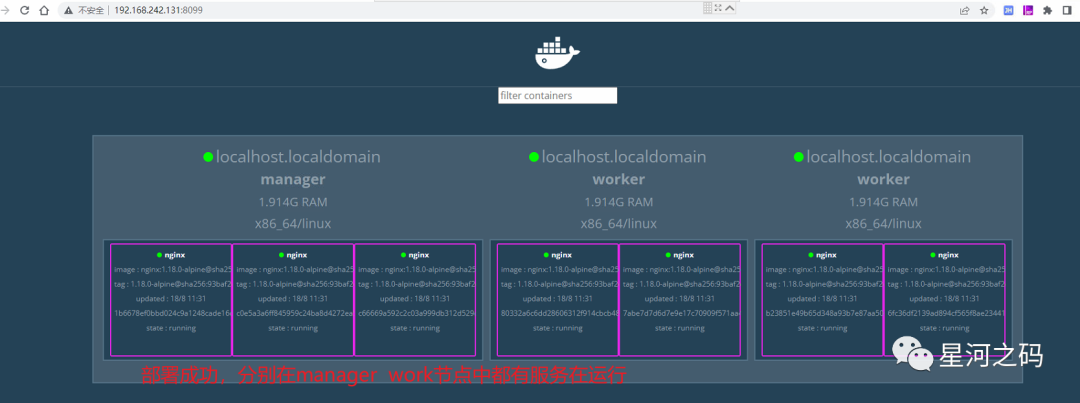

• 「界面查看」



• manager节点也可以查看

  docker service ls





• 「访问Nginx」

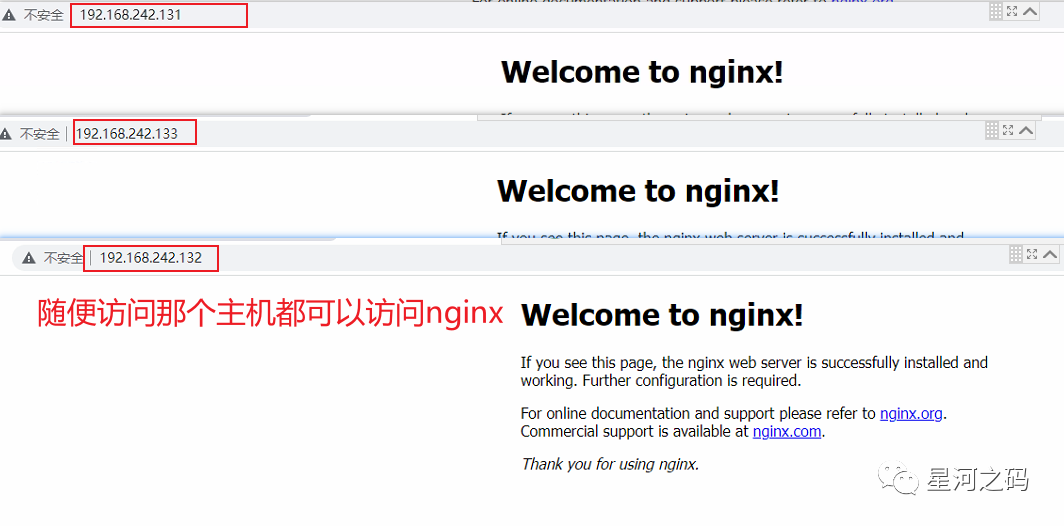

  #三台主机都可以访问
  http://192.168.242.131/80
  http://192.168.242.132/80
  http://192.168.242.133/80

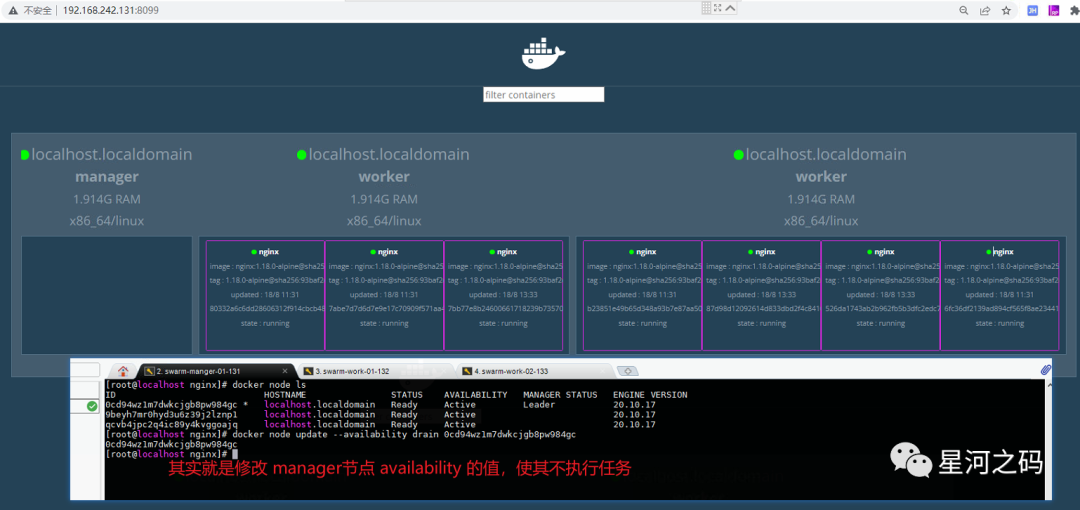

• 「剔除manager中非服务」

  前面说manager节点只用于管理集群，一般不部署服务，而在上面图形界面中显示，manager中有三个服务，如果要剔除，可以执行以下命令

  docker node update --availability drain 节点Id|名称

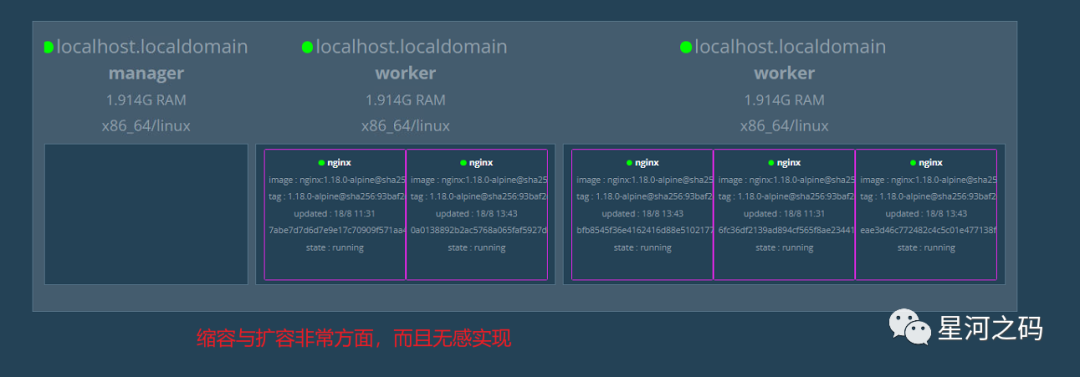

• 「服务的缩容与扩容」

  目前是在两个work中部署了7个nginx，如果要扩容与缩容，只需要修改service的数量就可以无感扩容与缩容，执行一下命令

  #将nginx服务从七个减到5
  docker service scale nginx=5





5.3 升级Nginx

在我们日常开发中，版本迭代是非常常见的，可能一周、一个月就迭代一个版本，那么版本迭代升级应该怎么做呢，接下来我们将nginx从1.18升级到1.19。

• 「查看nginx版本」

  查看nginx版本可以通过容器查看，也可以通过界面查看

  #通过容器查看版本，先进入容器中
  docker exec -it 503fe639bb89 sh
  nginx -v
  #退出容器
  exit





• 「准备nginx：1.19的镜像」

  跟上面1.18的镜像一样，先在manager节点上拉取镜像，然后scp到132 133两台主机上，生产环境我们可以使用私服拉取镜像，不需要打包，这里只是练习scp命令

  #拉取nginx:1.19.3-alpine镜像
  docker pull nginx:1.19.3-alpine

  #打成一个tar 包
  mkdir -p data/nginx
  docker save nginx:1.19.3-alpine -o data/nginx/nginx:1.19.3.tar

  #执行下面命令之前，要确保132 133 两个节点有指定的目录 data/nginx
  #注意nginx\:1.18.0.tar 中间有一个反斜杠
  scp data/nginx/nginx\:1.19.3.tar root@192.168.242.132:/data/nginx
  scp data/nginx/nginx\:1.19.3.tar root@192.168.242.133:/data/nginx

  #分别在132  133 主机上执行解压1.19.3.tar
  cd /data/nginx
  docker load -i nginx:1.19.3.tar



• 「升级Nginx」

  在manager节点执行以下命令，将nginx从1.18.0-alpine升级到1.19.3-alpine

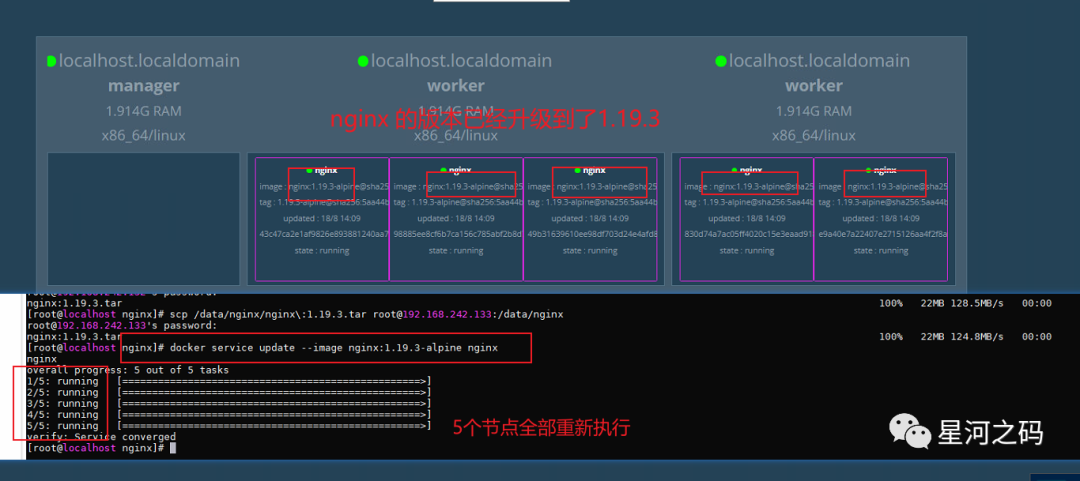

  docker service update --image nginx:1.19.3-alpine nginx

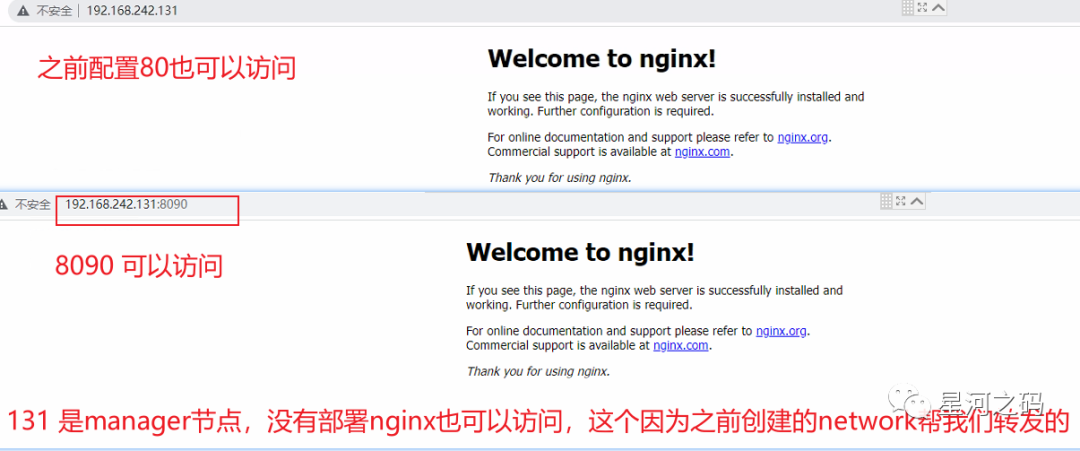

• 「添加一个对外端口」

  #将8090 也映射到容器的80端口
  docker service update --publish-add 8090:80 nginx





5.4 删除Nginx服务

• 「删除service」

  docker service rm nginx



• 「删除之前创建的nginx-net」

  docker network rm nginx-net



5.5 Docker-service命令汇总

六、Docker-stack

6.1 Docker-stack的使用

「Stack是一组Service，和docker-compose类似，它也可以通过yml的将一组service放在一起操作，docker stack命令可以方便地操作一个Stack，而不用一个个地操作Service」。

默认情况下，一个Stack共用一个Network，相互可访问，与其它Stack网络隔绝

下面还是以上面的nginx集群为例，通过docker stack 来构建集群

• 「编写docker-stack.yml文件」

  docker stack 文件的语法基本与docker-compose类似，

  #版本写高一点，不支持 1 2
  version: '3'
  services:
    edwin-nginx:
      image: nginx:1.19.3-alpine
      container_name: edwin-nginx
      # 指定一个网络
      networks:
        - edwin-net
      restart: always
      ports:
        - 80:80
      deploy:
        replicas: 7
  # 创建nginx网络 networks中也可以不指定driver:overlay，因为docker swarm默认网络类型是overlay。
  networks:
    edwin-net:
      driver: overlay



• 「上传docker-stack.yml」

  将docker-stack.yml上传到manager节点的/data/nginx目录下



• 「启动镜像」

  在manager节点中创建docker-stack.yml文件。执行如下命令：

  #nginx-stack 是stack的名字
  docker stack deploy nginx-stack --compose-file=docker-stack.yml
  #或者是
  docker stack deploy nginx-stack -c docker-stack.yml

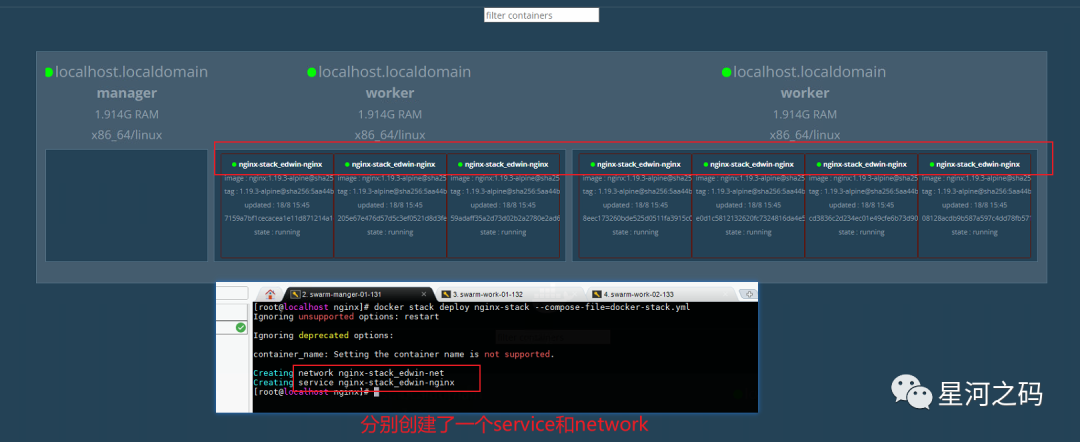

• 「查看stack服务」

  docker stack services nginx-stack



• 「查看运行的节点」

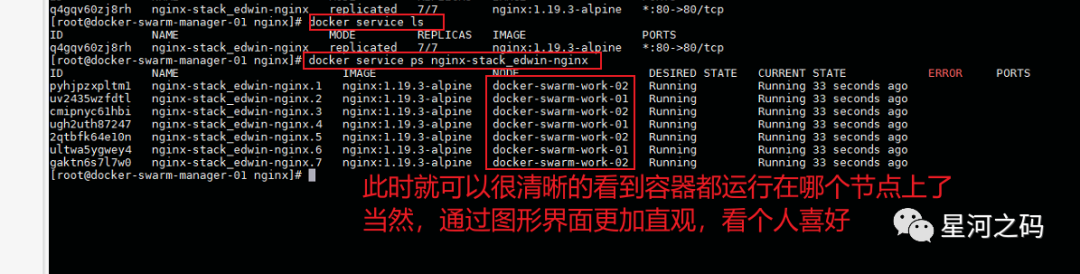

  查看7个nginx-stack容器分别运行在哪个节点中，可以通过以下命令

  # 查看service的服务名为：nginx-stack_edwin-nginx
  docker service ls
  #查看7个nginx-stack容器分别运行在哪个节点中
  docker service ps nginx-stack_edwin-nginx

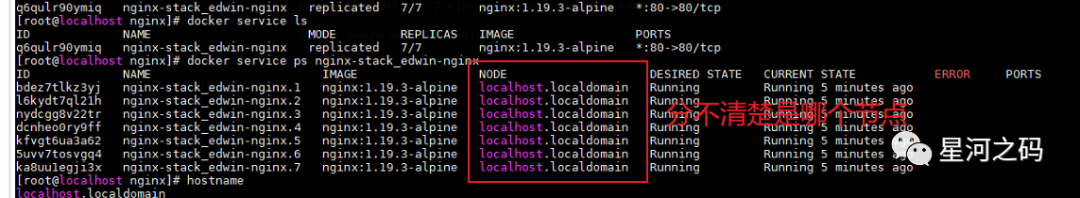

• 查看的前提是我们要修改各个主机的名字，不然都会显示localhost.localdomain

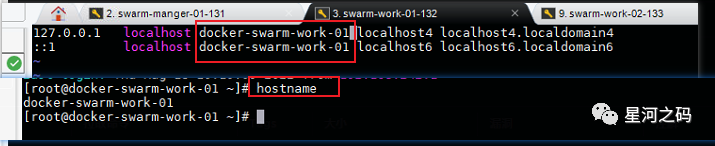

• 「修改主机名字」

  # 第一步 在各个主机执行  docker-swarm-work-02 为当前主机要设置的主机名
  hostnamectl set-hostname docker-swarm-manager-01
  #第二步
  vi /etc/hosts
  # 将其中的 localhost.localdomain 替换成 docker-swarm-work-02
  127.0.0.1   localhost docker-swarm-work-02 localhost4 localhost4.localdomain4
  ::1         localhost docker-swarm-work-02 localhost6 localhost6.localdomain6
  #第三步 重启服务器
  reboot
  #第四步 查看hostname
  hostname





• 分别按照上述步骤修改主机名字后，再次查看查看7个nginx-stack容器分别运行在哪个节点中，结果如下



• 「删除stack服务」

  docker stack rm nginx-stack



6.2 docker-stack命令汇总

6.2 Docker Stack和Docker Compose区别

• Docker stack没有构建指令，无法使用stack命令构建新镜像，需要镜像是预先准备镜像。 docker-compose可以直接构建镜像，所以docker-compose更适合于开发场景；
• Docker Compose是Python写的，需要安装，Docker Stack是swarm mode的一部分，包含在Docker引擎中
• Docker stack 不支持version版本为3以下的yml
• Docker stack 的功能基本上包含了docker compose。

七、Docker-Task

Task是 Swarm 集群中的最小的调度单位，任务包含一个Docker容器和在容器内运行的命令，如果某一个任务奔溃，那么协调器将创建一个新的副本任务，该任务将生成一个新的容器。

「Task调度主要分为Manager节点的任务分配和Worker节点的任务执行两部分」

• 「Manager节点的任务分配」
• 通过 Docker Engine Client 在manage节点使用命令 docker service create 提交 Service 定义
• Manager节点根据定义创建相应的 Task，并分配IP地址
• 将Task分发到对应的节点上
• 节点进行相应的初始化使得它可以执行Task
• 「Worker节点的任务执行」
• 连接Manager节点的分配器检查该Task相关定义的信息
• 验证通过以后在 Worker 节点上执行Task

Task 的执行是一种单向机制，它会按顺序的依次经历 assigned, prepared 和 running 等执行状态，如果Task执行失败了，Manager的编排器会直接将该 Task 以及它的 Container 给删除掉，然后在其它节点上另外创建并执行该 Task
