#01
背景
得物技术最近用到了向量搜索，所以要对 Milvus 进行压测，同时为了更加深入分析压测中遇到的问题，也对 Milvus 的部分源码与文档进行了走读，其中遇到了一些问题与疑惑，我们也直接与 Milvus 社区或开源贡献者沟通。
通过压测，我们发现某场景下存在 Milvus 的性能提升不上去的问题，并给出基于该场景的解决方案，社区反馈给 Milvus 官方。
以下为 Milvus 的设计与压测中遇到的一些问题与解决或跟进方案。
#02
向量搜索与 Milvus
2.1 向量搜索
向量搜索简称 ANNS，英文全称 “Approximate Nearest Neighbor Search”，大致概念是从一堆向量中找出与某个目标向量距离最近的 N 个向量。最简单粗暴的搜索方式是暴力搜索，但是可以通过扩增索引的方式加快搜索速度，提升大规模查询的 QPS。
当前的向量索引可以分为四大类：基于树的索引、基于图的索引、基于哈希的索引、基于量化的索引。其中图思路由于较高的召回率、较好的性能和较多的后期优化思路，脱颖而出。
2.2 Milvus
Milvus（主要针对 2.0 以上版本）是一款云原生向量数据库，支持向量的插入，ANNS 搜索等。Milvus 能够很好地应对海量向量数据，它集成了目前在向量相似性计算领域比较知名的几个开源库（Faiss，SPTAG 等），通过对数据和硬件算力的合理调度，以获得最优的搜索性能。
#03
Milvus 架构介绍
3.1 Milvus 的数据集概念

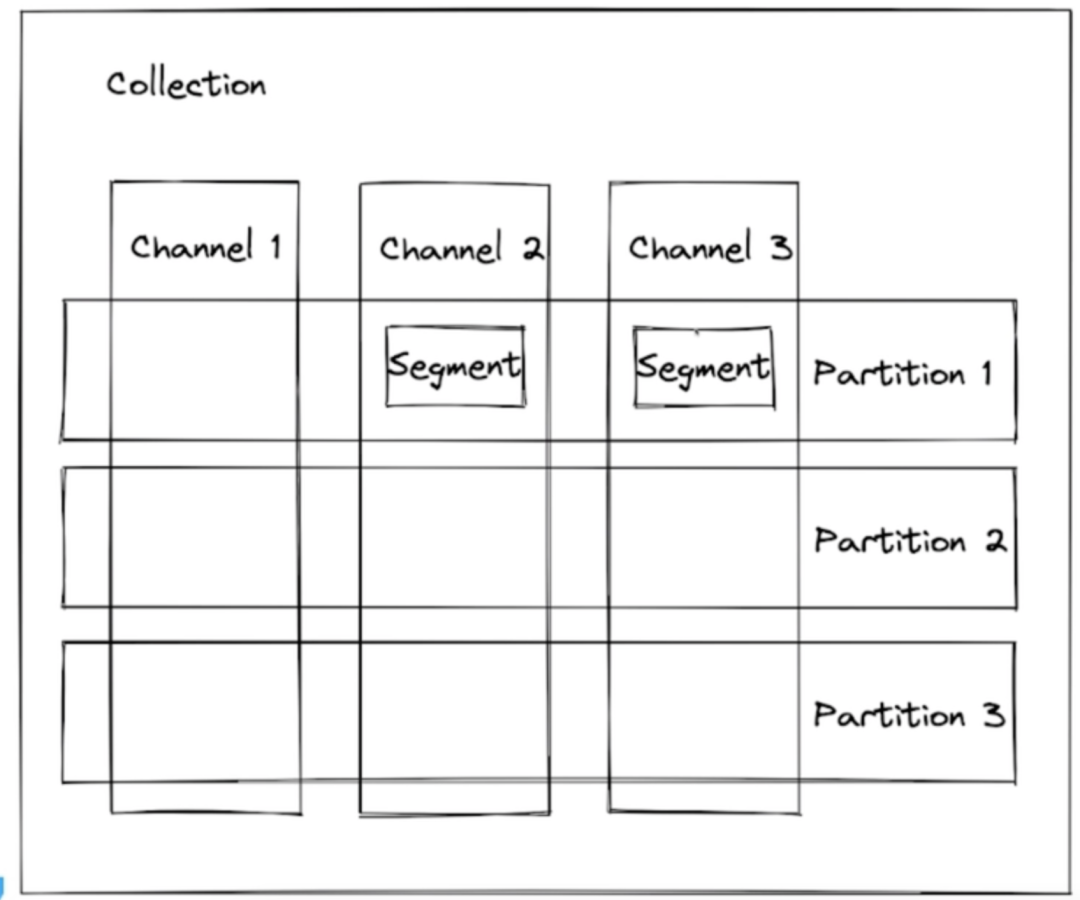

数据集概念
collection：数据集，类似于 mysql 的表。
channel：基于主键把数据集细分为很多 channel，在数据写入与查询时，对应与 msg borker 中的通道的概念。
partion：partion 把数据集进行了一层划分，常见的 partion 比如日期，按照日期分类存储数据，partion 与 channel 是正交的关系。
segment：Milvus 数据集的最小单位，具体的索引都是基于 segment 去构建的，查询的最小单位也是 segment。
官网给出数据集读取写入例子：https://milvus.io/docs/v2.1.x/example_code.md
数据集查询工具：https://github.com/milvus-io/birdwatcher

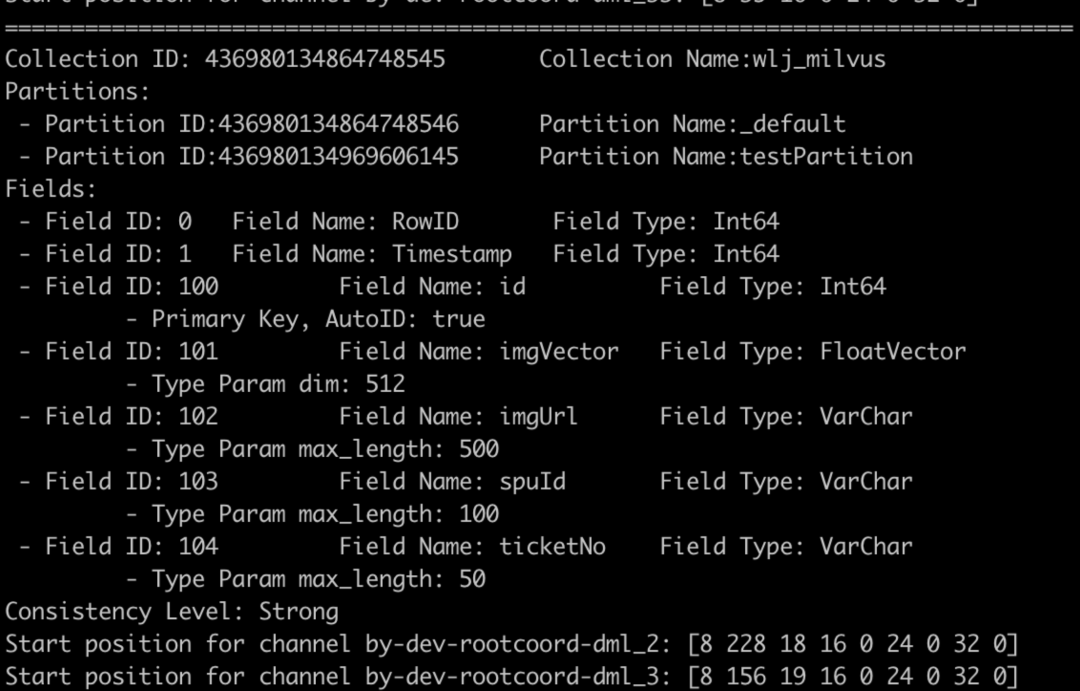

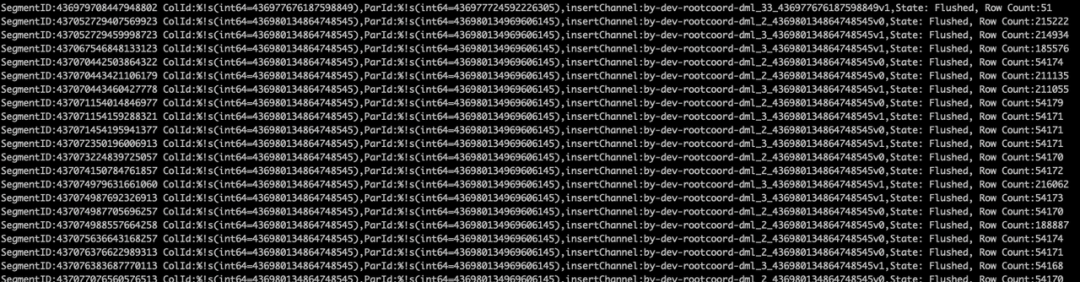

以下利用 birdwatcher 展示 collection 与 segment 信息：
以上输出结果，对该工具进行了改造。

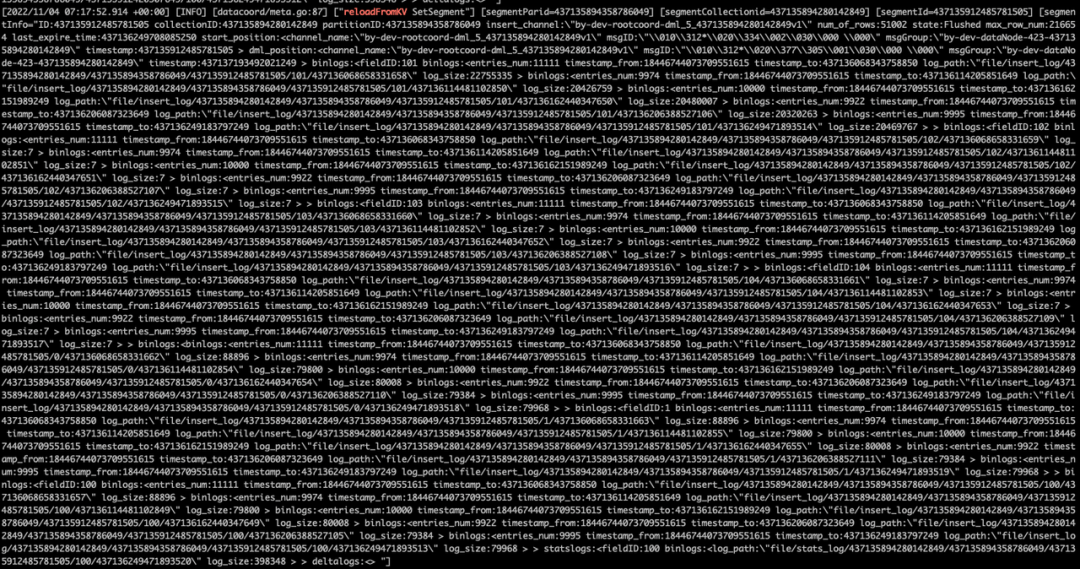

具体一个 segment 在 etcd 中所有的信息：
3.2 Milvus 架构图

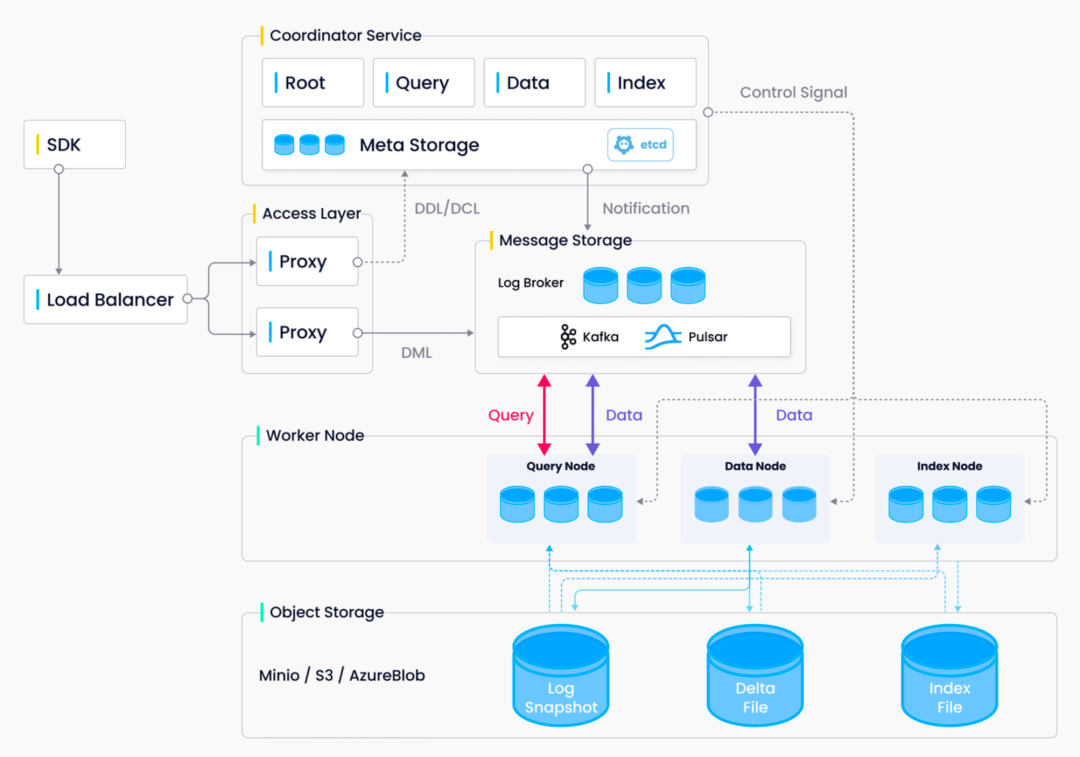

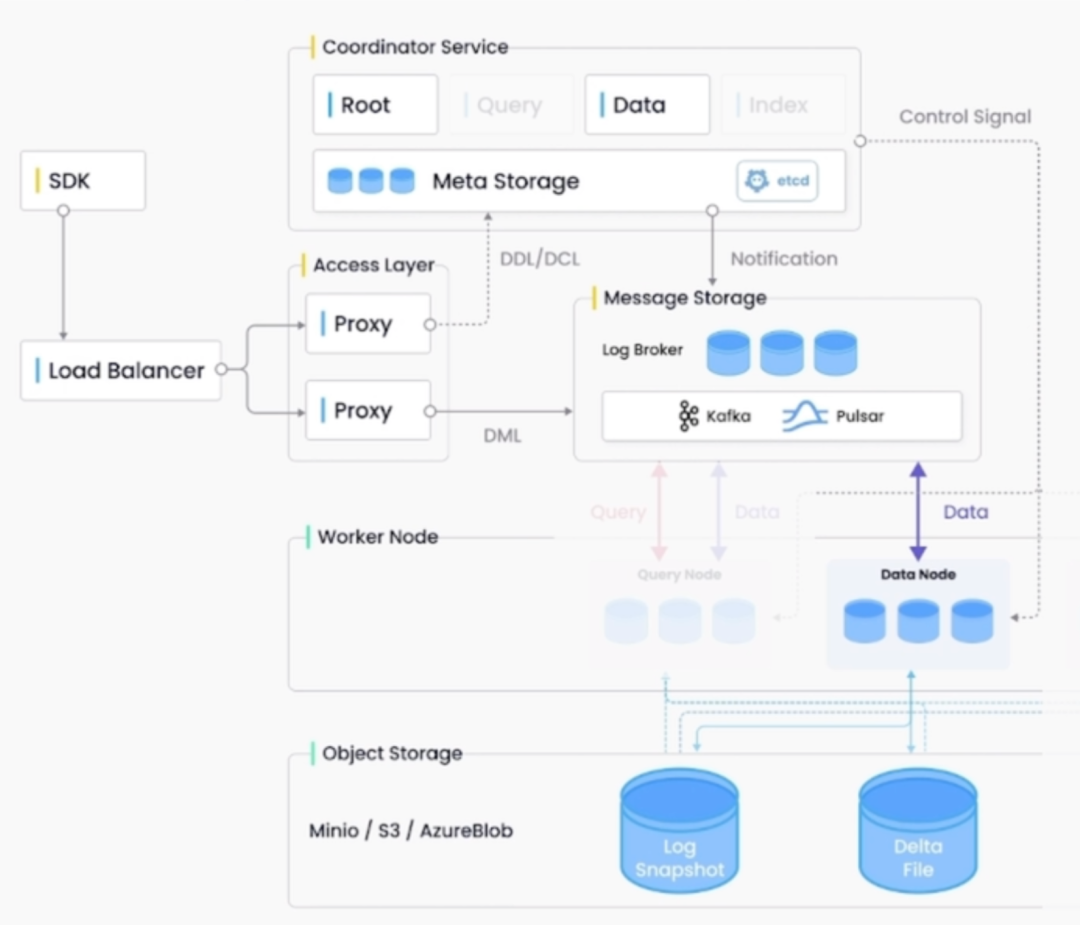

Milvus 官网给出的架构图如下：

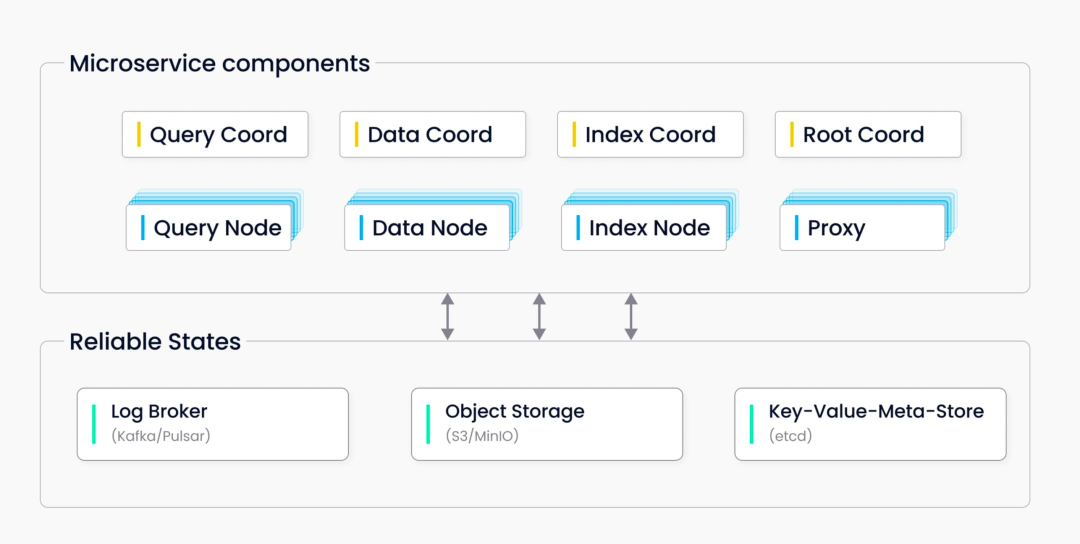

按照分组又可以分为以下几大类别：
简单介绍下以上各个微服务的功能：
系统门面：
Proxy：所有 SDK 查询都会经过 proxy，proxy 会把写数据投递到 message borker 中对应不同的 channel，proxy 会处理三类数据：写请求，读请求，控制类请求。 系统协调者：
RootCoord：类似于传统 master 角色主要做一些 DDL、DCL 的管理，比如：创建 Collection，删除 Collection，或对于 partion 做管理。此外还有一个更大的责任，rootCoord 给系统分配全局唯一时间戳。 写数据：
DataCoord：协调者，分配，管理 segment，管理 dataNode，处理 dataNode 的故障恢复等。 DataNode：消费来自数据流的数据，进行数据序列化，负责把 log 数据转成 log snapshot，刷新到磁盘中。 索引创建：
IndexCoord：对 sealed SegMent 创建索引，管理 indexNode。 IndexNode：负责具体的索引创建事宜。 查询：
QueryCoord：数据查询管理，负责管理 QueryNode。 QueryNode：负责具体的数据查询事宜。 元信息与元数据存储：
MetaStore：metastore 使用 ETCD 存储，主要负责元信息与元数据的存储。比如：表结构，Segment 结构，全局时间戳等。 写数据消息投递：
Log Borker：Log broker 采用了 pulsar。最新的 2.0 及以上版本中，写入的数据都是先写入 Log Broker，然后 DataNode 从 Log Broker 中读取。 数据与索引存储：
Object Store：Object store 当前采用了 minio，主要用来存储数据，索引等。

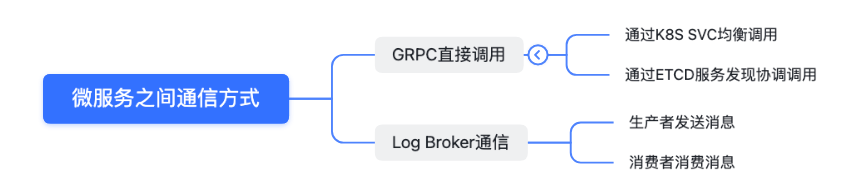

以上可以看出微服务比较多，微服务之间的通信方式主要有以下几种：
#04
Milvus 向量写入与读取链路
4.1 Milvus 向量写入路径
Proxy 通过 produce 把数据写入到 Message borker 的物理 channel 中。 DataNode 作为消费者消费数据。 DataNode 定期把消费数据存到 Object store 中。 DataNode 会定期通知 dataCoord 记录数据元信息。

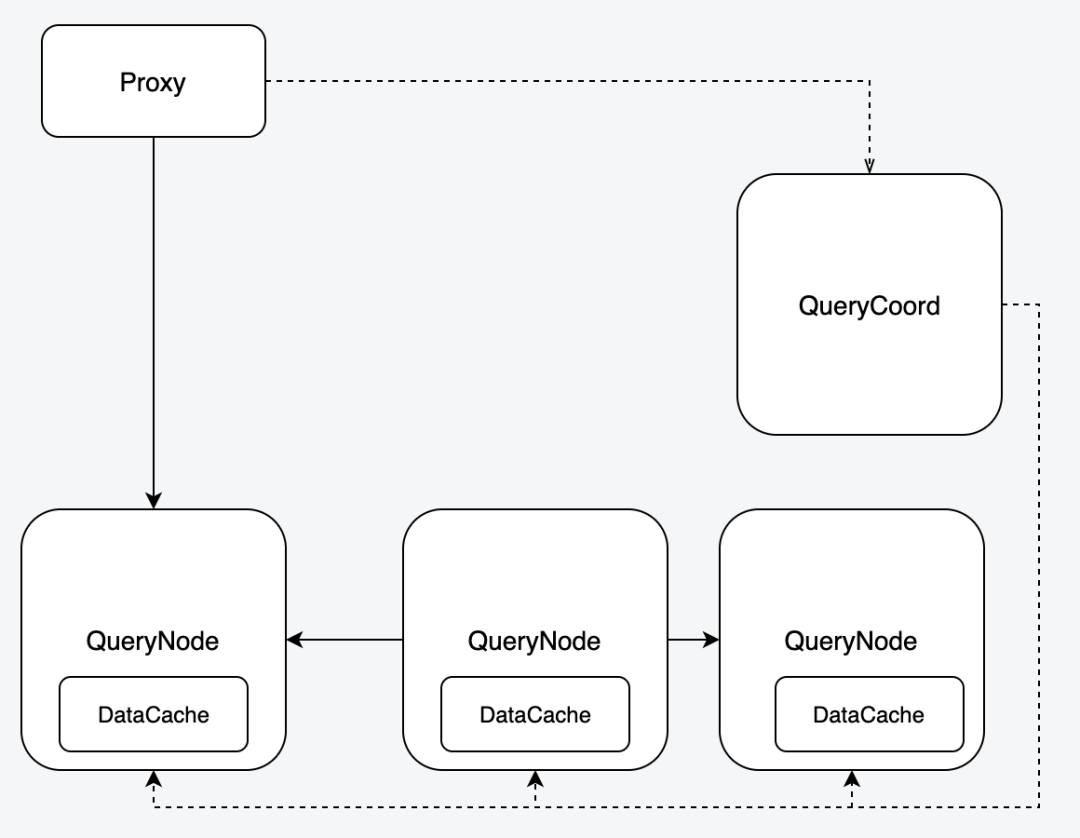

4.2 Milvus 向量搜索路径
以下当前最新版本 2.1.4 的读流程，与网上的读流程版本链路不同，应该是做了改造。
Proxy 收到向量搜索（ANNS）请求后，会把请求丢给 shard leader query node。
Leader querynode 会依据每个 segments 的分布，把 ANNS 请求分发给每个 Query Node。Query Node 内部会基于最小搜索单位 Segment，cpu 核数等去做并行查询，并做结果 reduce。
Proxy 收到所有的请求后，会对 search 结果做 reduce，并返回给客户端。
#05
Milvus 压测中的问题分析
压测版本：Milvus-2.1.4
数据维度：512 dim
索引：

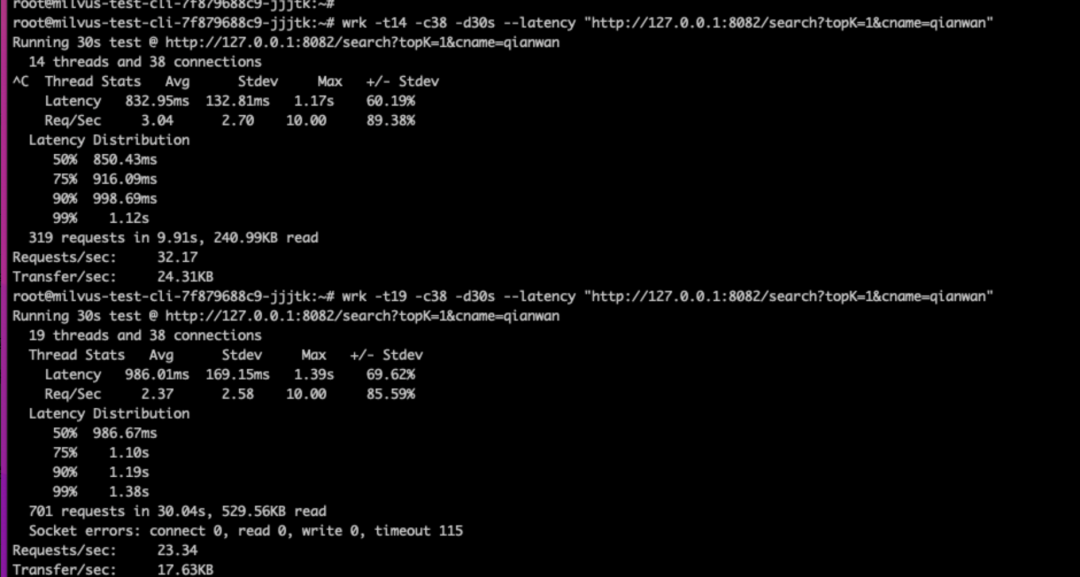

5.1 压测结果
| 向量个数 | 索引 | 规格 | QPS | 99%耗时 |
|---|---|---|---|---|
| 十万*512dim | FLAT | 2*(8cpu*16Gi) | 880 | 82ms |
| 十万*512dim | FLAT | 2*(16cpu*16Gi) | 1489 | 62ms |
| 百万*512dim | FLAT | 2*(16cpu*16Gi) | 240 | 200ms |
| 千万*512dim | FLAT | 2*(16CPU*32Gi) | 20 | 1.98s |
5.2 压测中遇到的问题与分析
QPS 与 CPU 使用率压不上去，CPU 很难超过 50%（已经优化）。
现象描述：压测过程中，发现 QPS 始终压不上去，仔细排查发现查询节点的 cpu 使用率上不去，导致 QPS 也上不去。
解决方案：初步怀疑是查询节点调度问题，经过各种排查，发现与一个调度参数 scheduler.cpuRation 高度相关。以下是该参数在不同值的 QPS 情况。
| 规格 | scheduler.cpuRation | QPS |
|---|---|---|
| 2*(8cpu*16Gi) | 20 | 385 |
| 2*(8cpu*16Gi) | 100 | 768 |
| 2*(8cpu*16Gi) | 120 | 913 |
| 2*(8cpu*16Gi) | 140 | 880 |
该参数主要用来评估一个 search task 的 cpu 使用情况，该参数越高，预示该 task 使用 cpu 越多，调度的时候，多个 task 去查询的并行数量就会少一些。现在怀疑并行 task 太多，并不会达到很高的 QPS。
Milvus 并没有公开该参数配置，已经通过 issue/enhancement 提给 Milvus 社区，后续版本应该会有所优化。
扩容查询节点后，短时间内 segments 没有自动均衡（怀疑，跟进中）。
现象描述：比如当前线上有两个查询节点，50 个 segments 均分在两个 nodes 上。压测中多次发现如果增加一个 node 后，segments 并不会自动均衡到新的 node 上。
当前进度：整个压测过程中做了三次写入，有两次没有自动均衡，最后一次自动均衡了。跟 Milvus 社区维护人员咨询过该问题，他们认为理论上扩增是会自动均衡的。这与我们测出的结果不匹配，后续会继续跟进，找到问题所在。
持续大规模写了很久后，会导致大量 growing segment，导致查询性能下降（跟进中）。

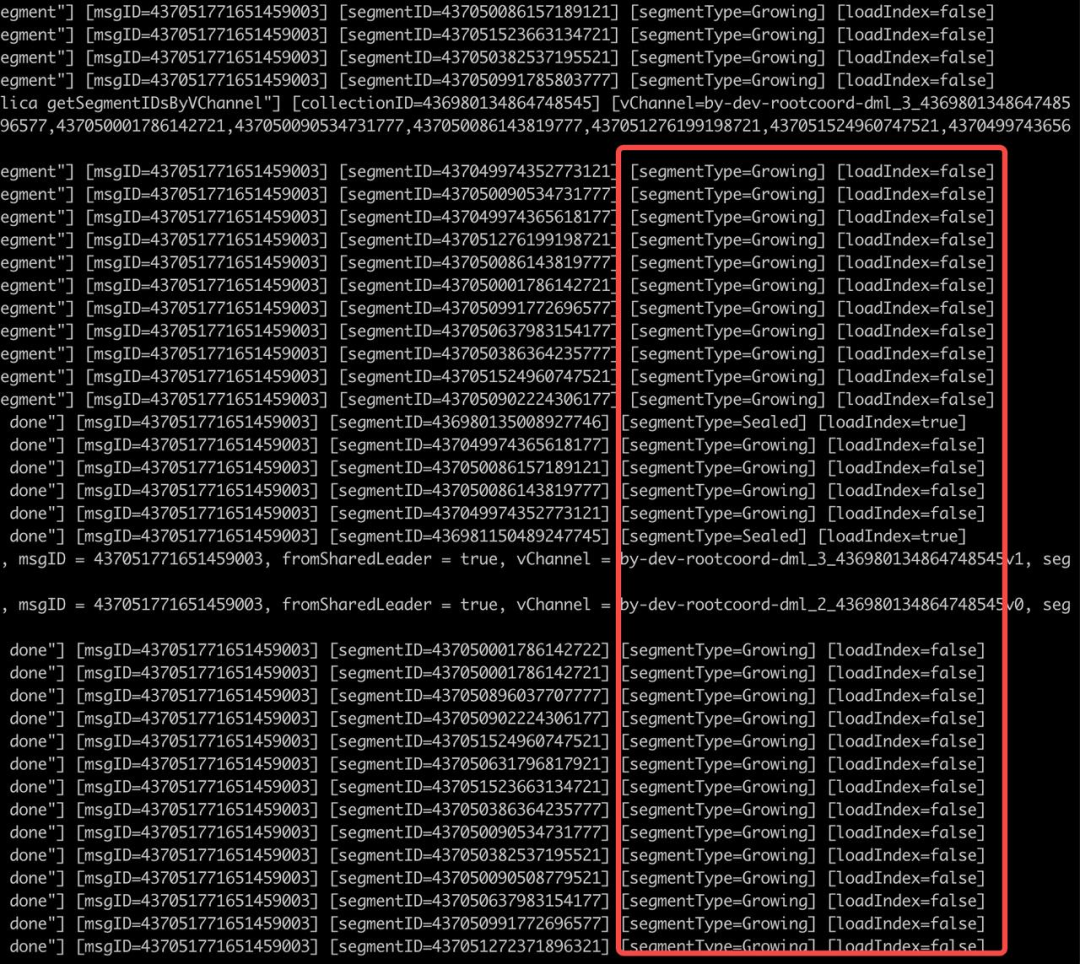

现象描述：多个线程，持续大规模插入向量数据后，通过日志排查，发现部分部分查询节点上的 segment 一直处于 growing 状态，虽然这些 segment 在写入节点已经 sealed 了，但是某个查询节点并不会自动重新加载这些 sealed segments，而是一直认为这些节点处于 growing 状态。由于 growing 状态的 segment 查询时不用索引，而是暴力搜索，这样会导致查询变得比较慢，需要手动操作 release。
当前进度：跟 Milvus 社区维护人员咨询过该问题，后续还要持续跟进，找出原因并改进。
版本升级后，原有数据不兼容（已有方案）。
现象描述：Milvus 版本由 2.1.4 升级到最新版后，原有数据没办法加载，且启动不了。回退版本后，发现数据元信息已经被写坏了，没法加载。 解决方案：后续稳定后，谨慎做版本升级，或升级前做好充分调研。另外官方给出的建议是升级前先 merge 数据。 千万级别数据，压测 QPS 不能达到预期（跟进中）。
现象描述：当数据插入千万级别后，发现压测提升 QPS 比较难，99% 耗时下降也比较快，即使通过提升 cpu 核的个数，提升也不是很明显。
解决方案：这个可能跟我们使用 FLAT 索引有关，后续会尝试新的索引方式压测。
不要通过 deployment 扩容缩容，尽量通过 helm 去操作。
现象描述：当通过 deployment 扩容后，因为参数不能统一修改的问题，做不到平滑扩容，比如扩容后可能需要重新 release 与 load 数据，造成短时间中断。
所以官网也给出建议尽量通过 helm 去平滑扩容。
#06
总结
经过压测，Milvus 是可以满足我们当前业务场景的。以上压测中的一些遗留问题，我们还在跟进中，比如：大量 growing segment 问题，节点扩增等问题。这些问题并不是 100% 出现的，有些是在我们极端测试条件下才出现的，后续我们还会持续测试，定位原因，并反馈给社区进一步优化。以上压测的索引采用的是 FLAT，官方建议我们采用图索引可以取得更高性能。由于我们当前的业务场景要用到 FLAT 索引，所以当前先基于 FLAT 索引去压测，后续会用到图索引，也会进行压测。
通过对 Milvus 的压测，顺便了解并学习下 Milvus 的设计。总体来说 Milvus 是一款优秀的云原生向量数据库，它的一些设计理念还是比较先进的，把向量搜索与 k8s 结合在一起，通过简单的查询节点扩增便可以线性提升向量搜索的性能。对于一款分布式数据库，它实现了读写分离，存算分离，官网给出的文档也比较丰富，工具也比较多，比如：attu，birdwatcher 等。
