Heatmap是Grafana v4.3版本以后新添加的可视化面板，通过热图可以直观的查看样本的分布情况。在Grafana v5.1版本中Heatmap完善了对Prometheus的支持。今天主要介绍如何使用Heatmap Panel实现对Prometheus监控指标的可视。

使用Heatmap可视化Histogram样本分布情况

在上一小节中，我们尝试了使用Graph面板来可视化Histogram类型的监控指标prometheus_tsdb_compaction_duration_bucket

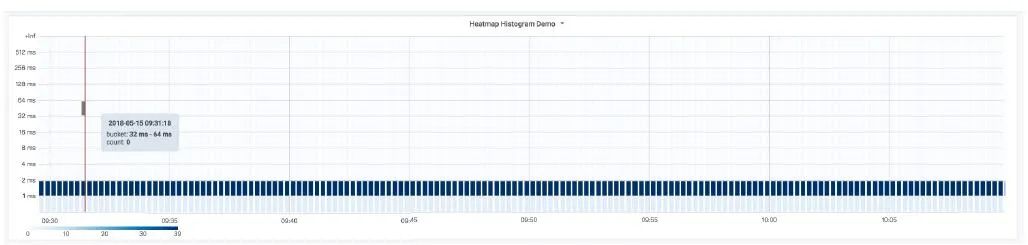

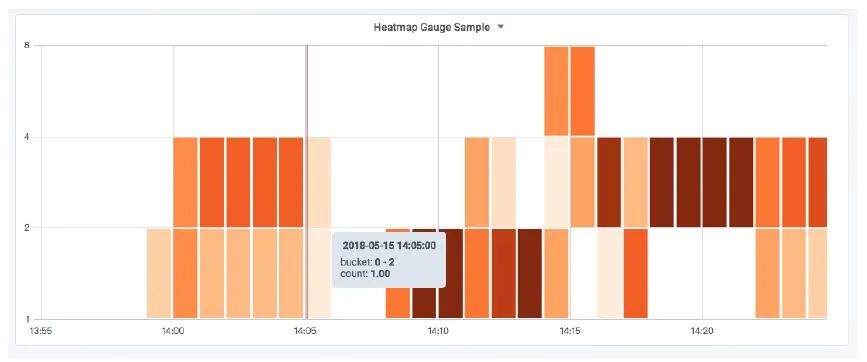

虽然能展示各个Bucket区间内的样本分布，但是无论是以线图还是柱状图的形式展示，都不够直观。对于Histogram类型的监控指标来说，更好的选择是采用Heatmap Panel，如下所示，Heatmap Panel可以自动对Histogram类型的监控指标分布情况进行计划，获取到每个区间范围内的样本个数，并且以颜色的深浅来表示当前区间内样本个数的大小。而图形的高度，则反映出当前时间点，样本分布的离散程度。

在Grafana中使用Heatmap Panel也非常简单，在Dashboard页面右上角菜单中点击“add panel”按钮，并选择Heatmap Panel即可。

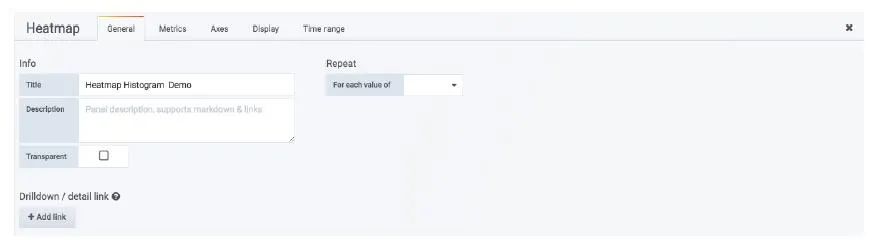

如下所示，Heapmap Panel的编辑页面中，主要包含5类配置选项，分别是：General、Metrics、Axes、Display、Time range。

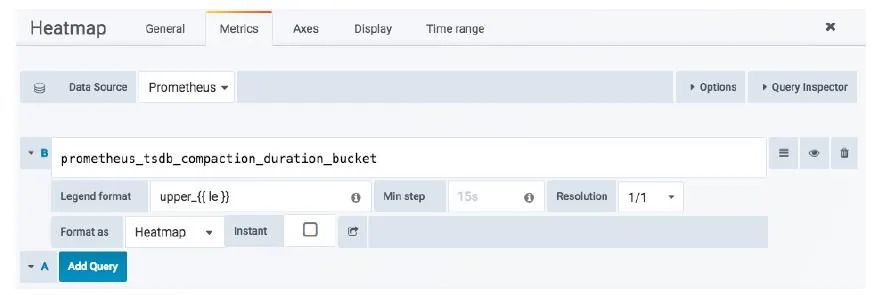

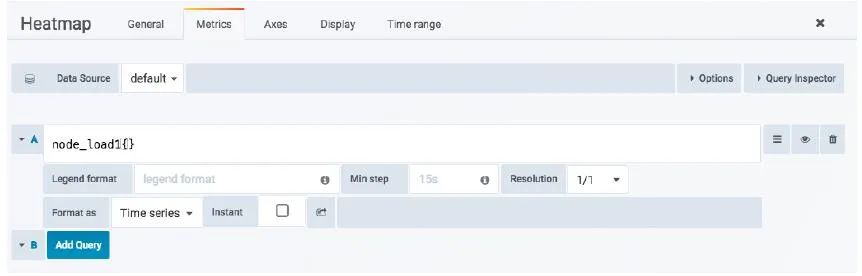

当使用Heatmap可视化Histogram类型的监控指标时，需要设置Format as选项为Heatmap。当使用Heatmap格式化数据后，Grafana会自动根据样本的中的le标签，计算各个Bucket桶内的分布，并且按照Bucket对数据进行重新排序。Legend format模板则将会控制Y轴中的显示内容。如下所示：

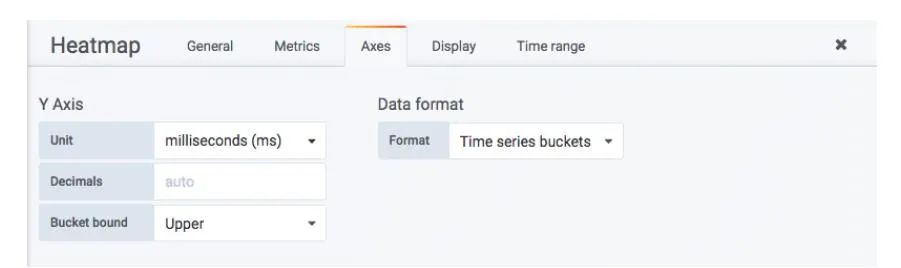

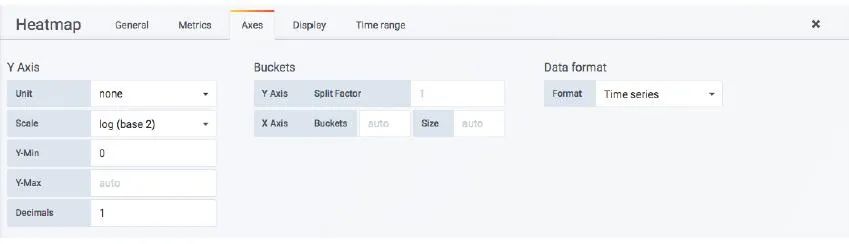

默认情况下，Heatmap Panel会自行对PromQL查询出的数据进行分布情况统计，而在Prometheus中Histogram类型的监控指标其实是已经自带了分布的Bucket信息的，因此为了直接使用这些Bucket信息，我们需要在Axes选项中定义数据的Date format需要定义为Time series buckets。该选项表示Heatmap Panel不需要自身对数据的分布情况进行计算，直接使用时间序列中返回的Bucket即可。如下所示：
