SCL编程实例100例-001-HelloWorld

1.     题目：

上篇“用SCL编写第一个TIA程序代码”作为SCL编程学习的开篇，目的是熟悉TIA的编程平台。“程序猿”一般习惯用“Hello World”作为学习编程的第一个演示程序，为了增加编程的仪式感，本例用SCL编写代码，使用PLC的基于以太网的开放式用户通信指令将字符串“Hello, World”发送到电脑端。

1. 2.     添加FB：

FB名称“HelloWorld”。

1. 3.     添加FB接口变量：

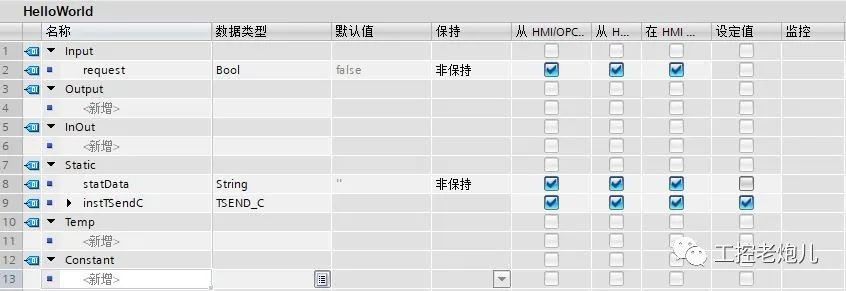

手动添加数据类型为“TSEND_C”的静态变量，命名为“instTSendC”，即调用开放式用户通信指令的“TSEND_C”指令，也可以从指令库中将该指令直接拖拽到编辑器，选择“多重实例”。

见下图：

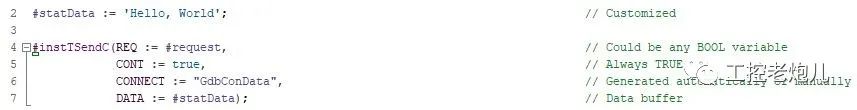

1. 4.     编写代码：

1. 5.     添加数据块：

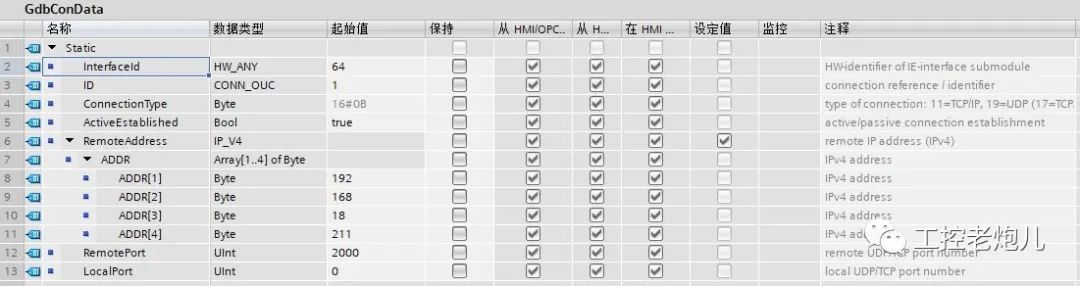

添加一个连接参数的数据块，可以自由命名，本例命名为“GdbConData”，该数据块内容见下图：

注意硬件地址（硬件组态）、ID号、IP地址和端口号，后三项可视情况修改。

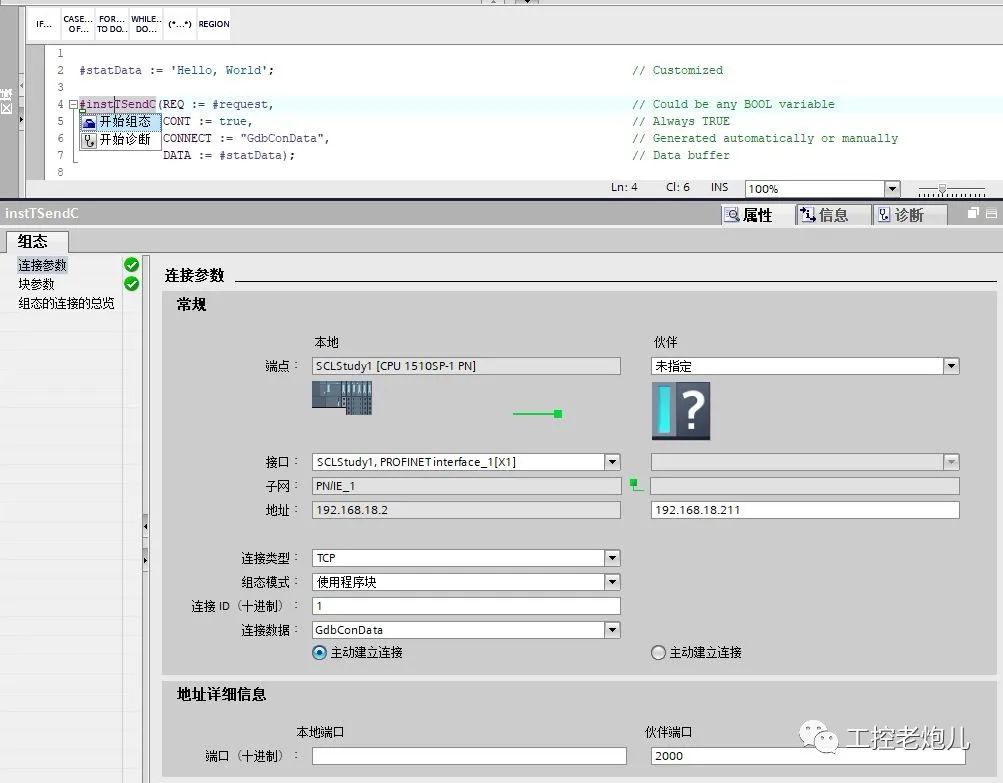

该数据块可自动生成。

见下图：

1. 6.     代码测试：

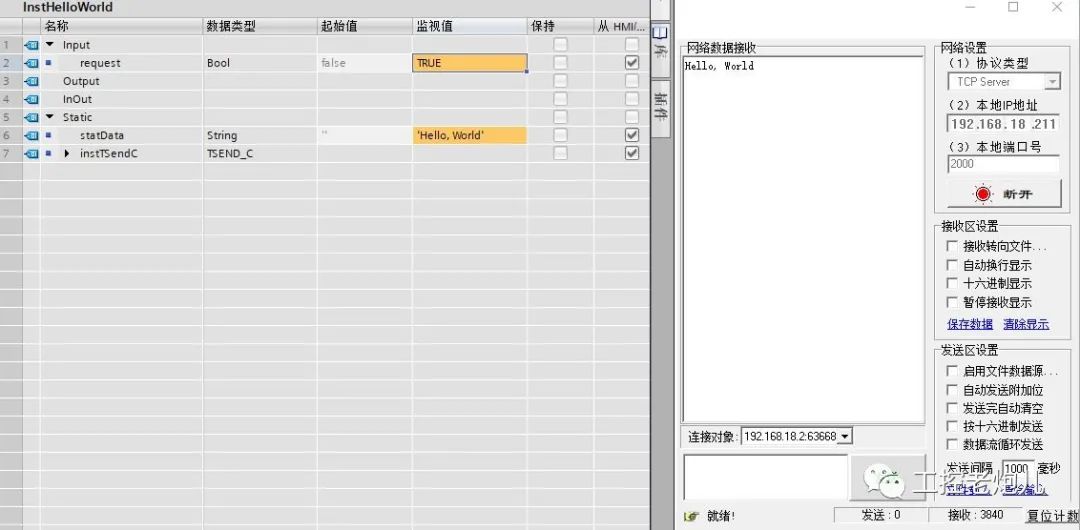

在循环OB中调用FB-HelloWorld，会自动创建背景数据块，该背景数据块可以用来监视和修改数据。

转至在线并监控程序，电脑端使用TCP测试工具进行数据监听。

如下图：

1. 7.     总结：

简单易学；

使用背景数据块进行监控，不另外使用全局数据块，后面案例均采用这种方式；

初学从通信入手，为新手增加学习信心。
