openGauss增量备份原理及备份工具

原创 scmysxb 2023-02-08

2097

增量物理备份

openGauss提供数据库备份和恢复的工具gs_probackup，支持对openGauss实例进行定期备份，以便在数据库出现故障时能够恢复服务器。gs_probackup支持全量和增量的物理备份，如果要使用PTRACK增量备份，需在数据库配置文件postgresql.conf中手动添加参数enable_cbm_tracking = on，以开启数据库对脏页的追踪。

1 cbm (changed block map)

1.1 cbm文件

开启enable_cbm_tracking = on后，服务器会在data/pg_cbm/目录下生成pg_xlog_seqnum_startlsn_endlsn.cbm文件。cbm文件结构如图，单个文件最大128MB，cbmPage是cbm文件在系统内的最小操作单位，每个cbmPage的大小为512B。每个cbmPage的头部有一个56B的cbmPageHeader，保存当前cbmPage的相关信息，后边紧跟数据的每一个二进制位标识当前二进制位对应的数据文件的页面自上一次备份后的变更状态，每个cbmPage可以标识3648个其他数据页的变更状态

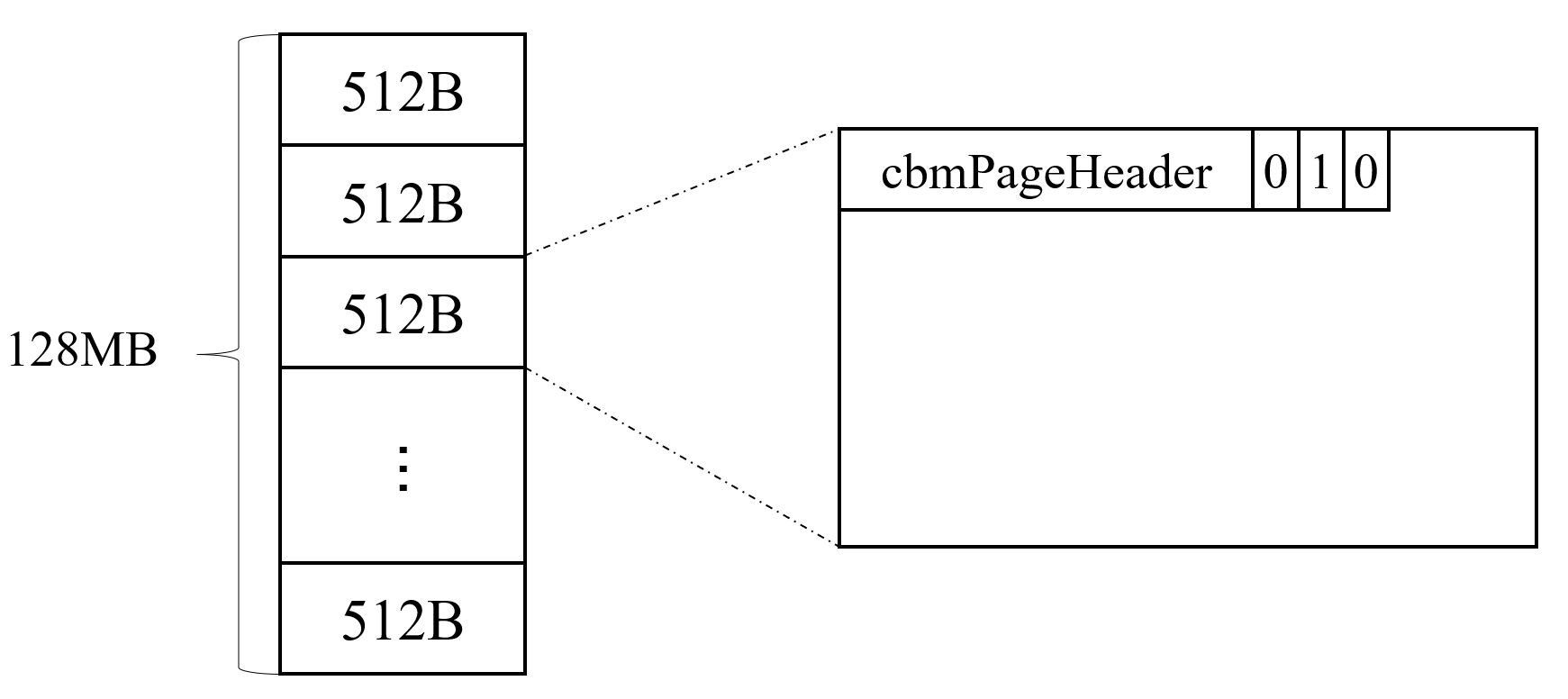

cbm文件结构示意图

1.1.1 相关数据结构

/* Struct for single bitmap file information */
typedef struct BitmapFileStruct {
    char name[MAXPGPATH]; /* Name with full path */
    int fd;               /* Handle to opened file */
    uint64 size;          /* Size of the file */
    off_t offset;         /* Offset of the next read */
} BitmapFile;

/* cbmPageHeader */
typedef struct cbmpageheader {
    pg_crc32c pageCrc;
    bool isLastBlock;
    uint8 pageType;
    XLogRecPtr pageStartLsn;
    XLogRecPtr pageEndLsn;
    RelFileNode rNode;
    ForkNumber forkNum;
    BlockNumber firstBlkNo;     //当前cbmPage记录的文件起始页
    BlockNumber truncBlkNo;
} CbmPageHeader;

说明：

rNode和forknum标识当前cbmPage和其他数据文件之间的对应关系(cm文件，vm文件，df文件等)
cbmPage的某一位与对应数据文件页的对应关系：firstBlkNo + offset, firstBlkNo = (x) - ((x) % CBM_BLOCKS_PER_PAGE)
CBM_BLOCKS_PER_PAGE = 3648，每个cbmPage可以表示的数据页数目

1.1.2 主要函数

static void CBMPageSetBitmap(char *page, BlockNumber blkNo, uint8 pageType, BlockNumber truncBlkNo);        // 置位cbm标志位
static void CreateNewCBMPageAndInsert(CbmHashEntry *cbmPageEntry, BlockNumber blkNo, uint8 pageType, BlockNumber truncBlkNo);   // 新增一个cbm页面
static void FlushOneCBMPage(const char *page, XlogBitmap *xlogCbmSys);      // 将单个cbm页面刷盘
static void FlushCBMPagesToDisk(XlogBitmap *xlogCbmSys, bool isCBMWriter);

1.1.3 数据读写

cbm页面数据读取

cbm页面数据读取主要在增量备份时进行，增量备份工具gs_probackup向数据库服务器发送SELECT pg_cbm_get_changed_block(startLsn, endLsn);，查询startLsn和endLsn之间发生变化的数据页面信息。在数据库服务器内部，通过读取cbm页面数据来判断哪些数据页面发生了变更

cbm页面置位

cbm页面数据写主要由cbmWriter线程进行。cbmWriter线程会解析XLog，将当前XLog对应的数据页修改信息记录到对应的cbm页面的相应位置

1.2 cbmWriter线程

1.2.1 主要数据结构

/* cbmWriter线程级数据结构 */
typedef struct knl_t_cbm_context {
    /* The xlog parsing and bitmap output struct instance */
    struct XlogBitmapStruct* XlogCbmSys;

    /* cbmwriter.cpp */
    /* Flags set by interrupt handlers for later service in the main loop. */
    volatile sig_atomic_t got_SIGHUP;
    volatile sig_atomic_t shutdown_requested;
    MemoryContext cbmwriter_context;
    MemoryContext cbmwriter_page_context;
} knl_t_cbm_context;

typedef struct XlogBitmapStruct{
    char cbmFileHome[MAXPGPATH];    /* directory for bitmap files */
    BitmapFile out;                 /* current bitmap file */
    uint64 outSeqNum;               /* the bitmap file sequence number */
    XLogRecPtr startLSN;            /* 下一个未解析的XLog */
    XLogRecPtr endLSN;              /* 解析时下一个检查点的LSN */
    HTAB* cbmPageHash;
    Dllist pageFreeList;
    uint64 totalPageNum;
    CBMXlogRead xlogRead;        /* file information of xlog files to be parsed */
    bool xlogParseFailed;        /* true if failed during last xlog parse */
    bool needReset;              /* true if failed during last CBMFollowXlog */
    bool firstCPCreated;
}

typedef struct BitmapFileStruct {
    char name[MAXPGPATH]; /* Name with full path */
    int fd;               /* Handle to opened file */
    uint64 size;          /* Size of the file */
    off_t offset;         /* Offset of the next read */
} BitmapFile;

1.2.2 主要函数

/* cbmWriter线程主函数 */
void CBMWriterMain()
{
    /* 线程初始化、信号量设置 */

    for( ; ; ) {
        ResetLatch(&t_thrd.proc->procLatch);
        pgstat_report_activity(STATE_RUNNING, NULL);

        if (t_thrd.cbm_cxt.got_SIGHUP) {
            /* 重新加载配置文件 */
        }

        if (t_thrd.cbm_cxt.shutdown_requested) {
            /* 退出 */
        }

        CBMFollowXlog();

        pgstat_report_activity(STATE_IDLE, NULL);

        /* WaitLatch() */
    }
}

/* 解析XLog并将发生变更的页面记录到cbmPage中 */
void CBMFollowXlog()
{
    XLogRecPtr tmpEndLSN = t_thrd.shemem_ptr_cxt.ControlFile->checkPointCopy.redo;
    timeLineID timeLine = t_thrd.shemem_ptr_cxt.ControlFile->checkPointCopy.ThisTimeLineID;

    ···

    if (tmpEndLSN < t_thrd.cbm_cxt.XlogCbmSys->startLSN) {
        if (checkUserRequstAndRotateCbm()) {
            RotateCBMFile();
            ···
            return;
        } else if (!t_thrd.cbm_cxt.XlogCbmSys->firstCPCreated) {
            ···
            return;
        } else {
            RemoveAllCBMFiles(PANIC);
    } else if (tmpEndLSN == t_thrd.cbm_cxt.XlogCbmSys->startLSN) {
        if (checkUserRequstAndRotateCbm()) {
            RotateCBMFile();
        }
        ···
        return;
    }

    if (ParseXlogIntoCBMPages(timeLine, isRecEnd)) {
        ···
        return;
    }

    if (t_thrd.cbm_cxt.XlogCbmSys->totalPageNum == 0)
        CreateDummyCBMEtyPageAndInsert();

    FlushCBMPagesToDisk(t_thrd.cbm_cxt.XlogCbmSys, true);
    SetCBMTrackedLSN(t_thrd.cbm_cxt.XlogCbmSys->startLSN);
    ···
}

bool ParseXlogIntoCBMPages(TimeLineID timeLine, bool isRecEnd)
{
    XLogPageReadPrivateCBM readprivate;
    readprivate.datadir = t_thrd.proc_cxt.DataDir;
    readprivate.tli = timeLine;
    XLogReaderState* xlogreader = XLogReaderAllocate(&CBMXLogPageRead, &readprivate);

    do{
        record = XLogReadRecord();
        if (record == NULL) {
            ····
        }

        TrackChangeBlock(xlogreader);
        advanceXlogPtrToNextPageIfNeeded(&(xlogreader->EndRecPtr));
        ···
    } while(true);
    ···
}

说明：

TrackChangeBlock()通过调用TrackRelPageModification()完成对XLog的解析和记录，其他类型的XLog调用相应的函数进行解析记录

1.2.3 hashTab的维护

cbmWriter线程维护一个线程级的哈希表，将cbmPage缓存到线程中。

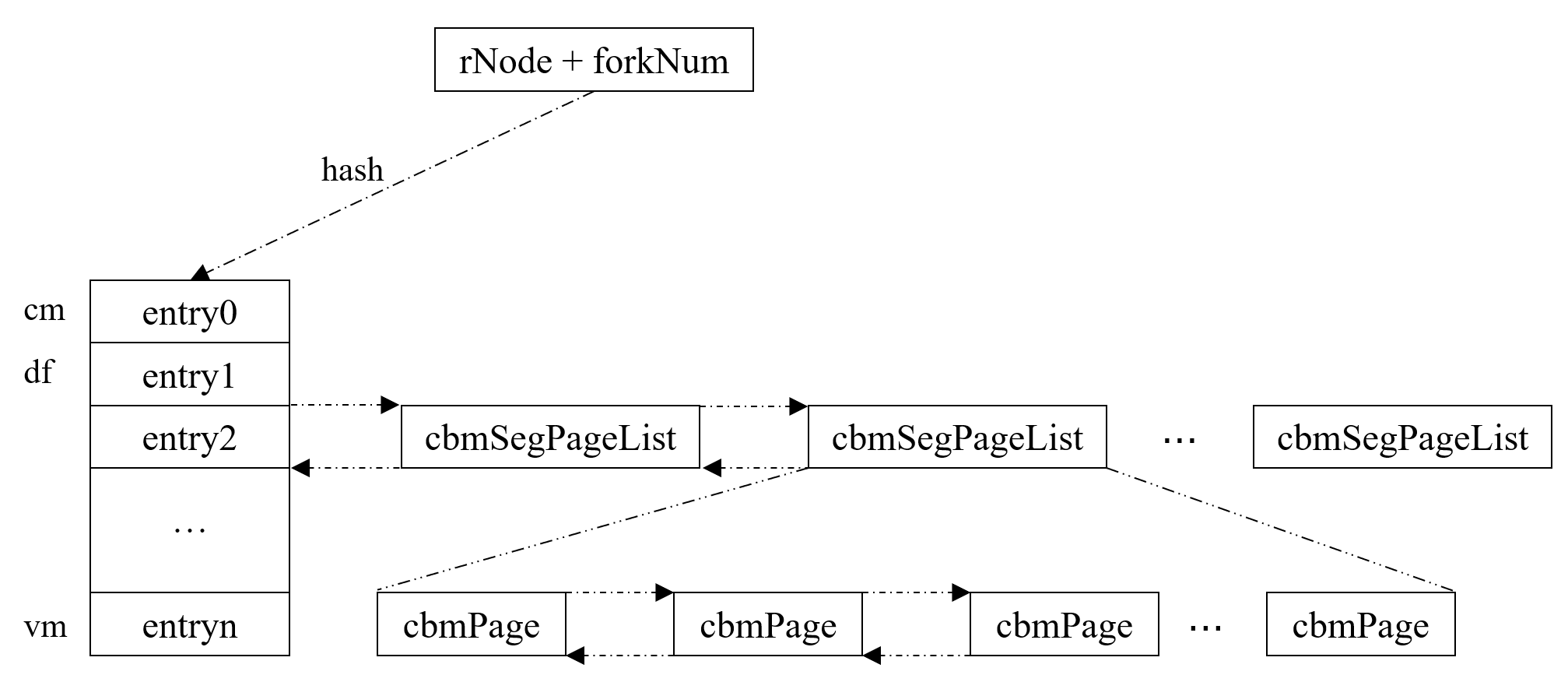

cbmPage哈希表示意图

相关数据结构

typedef struct cbmpagetag {
    RelFileNode rNode;
    ForkNumber forkNum;
} CBMPageTag;

typedef struct cbmhashentry {
    CBMPageTag cbmTag;
    Dllist cbmSegPageList;
    int pageNum;
} CbmHashEntry;

typedef struct cbmsegpagelist {
    int segIndex;
    Dllist pageDllist;
} CbmSegPageList;

说明：

通过由relFileNode+forkNum组成的key值，可将表示不同表的不同数据文件的cbmPage放到一个hashEntry中，每个hashEntry下挂载一个双链表，链表的每个元素是一个cbmPage段，每个段最多有131072个cbmPage。段索引与数据页blk之间的关系为：segIndex = firstBlkNo / BLOCK_NUM_PER_CBMLIST
, BLOCK_NUM_PER_CBMLIST = 131072
每个cbmPage的头部记录当前cbmPage记录的数据页的起始blkNo，即firstBlkNo，与数据页blkNo之间的对应关系为firstBlkNo = (blk) - ((blk) % CBM_BLOCKS_PER_PAGE)

查找一个cbmPage的流程

由relFileNode+forkNum组成的key值到hash表中查找对应的cbmhashentry
由数据页blk计算cbmPage的firstBlkNo
由数据页blk计算cbmpagesegliist的segIndex
由segIndex查找cbmpagesegliist
由firstBlkNo查找cbmPage

2 物理备份工具`gs_probackup`

gs_probackup是一个用于管理openGauss数据库备份和恢复的工具，可对openGauss实例进行定期备份，以便在数据库出现故障时能够恢复服务器

2.1 简单使用

gs_probackup init -B /path/to/backup/

在备份路径下添加一个数据库实例

gs_probackup add-instance -B /path/to/backup/ -D /path/to/pg-data/ --instance instancename

进行一次全量备份

gs_probackup backup -B /path/to/backup/ --instance instancename -d database -b FULL

进行一次增量备份

gs_probackup backup -B /path/to/backup/ --instance instancename -d database -b PTRACK

查看备份信息

gs_probackup show -B /path/to/backup/ --instance instancename

合并备份信息

gs_probackup merge -B /path/to/backup/ --instance instancename -i BACKUPID

恢复备份数据

gs_probackup restore -B /path/to/backup/ --instance instancename -D pgdata-path -i BACKUPID

说明：

更多信息请参考gs_probackup文档
进行增量备份之前至少进行一次全量备份

2.2 实现原理

gs_probackup备份通过直接读取数据库data目录下的文件实现物理备份，对于增量备份，通过PTRACK引擎获取发生变更的blocks，实现数据的增量备份

2.2.1 主要函数

int main(int argc char* argv[])
{
    pgBackupInit();
    init_config();
    ···
    if (argc > 1) {
        parse_options(argv[1], argc, argv);
    }
    ···
    command = make_command_string(argc, argv);
    parse_cmdline_args(argc, argv, command_name);
    init_logger();
    ···
    parse_backup_option_to_params();
    compress_init();
    return do_actual_operate();
}

int do_actual_operate()
{
    switch(backup_subcmd){
        case SUB_CMD:
            return function();
    }
    return 0;
}

说明：

在do_actual_operate()中，根据不同的子命令调用相应的处理函数

2.2.2 备份

备份子命令backup的处理函数为do_backup()，主要处理流程如下:

do_backup主要流程

初始化相关信息
创建备份目录和备份控制文件
写备份控制文件
连接数据库服务器
系统标识符验证
设置会话超时时间
备份数据
更新备份控制文件内容
根据保留策略删除过期备份

说明

设置开始备份向数据库服务器发送的主要SQL：SELECT pg_catalog.pg_start_backup($1, $2);
在停止备份pg_stop_backup()中，如果备份来自主库，则先创建恢复点信息create_restore_point()，主要SQL为*SELECT pg_catalog.pg_create_restore_point($1)
,然后停止备份，主要SQL为SELECT pg_catalog.pg_stop_backup()
WAL流复制和数据复制在不同的线程中完成
增量备份模式下，通过make_pagemap_from_ptrack()获取自上一次备份后发生变更的blocks。具体实现上，首先获取最新的cbm追踪位置SELECT pg_cbm_tracked_location()，然后根据cbm信息查询自上次备份后发生变更的blocksSELECT path, changed_block_number, changed_block_list FROM pg_cbm_get_changed_block($1, $1)

WAL复制子线程

线程入口：StreamLog()
日志接收函数：ReceiveXlogStream()

数据复制子线程

线程入口：backup_files()
数据接收主要函数：backup_data_file()

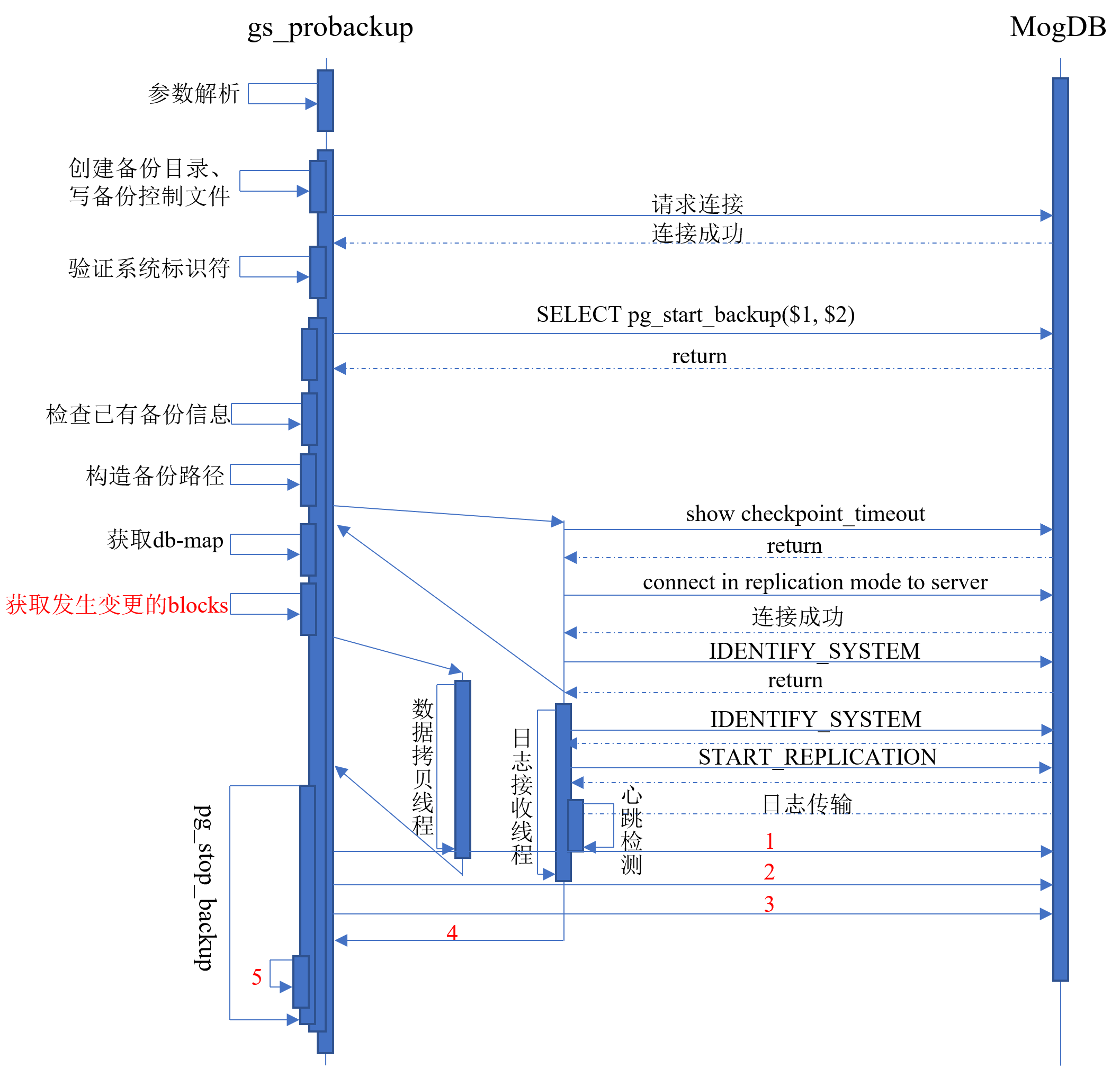

gs_probackup和server交互流程

gs_probackup与server交互流程

说明:

在获取发生变更的blocks一步，会首先通过SELECT pg_cbm_tracked_location()获取cbm最新追踪的位置，然后通过SELECT * FROM pg_cbm_get_changed_block($1, $2)获取指定lsn范围内发生变更的数据块
步骤1：通过SELECT pg_create_restore_point($1)创建恢复点
步骤2：通过SELECT pg_stop_backup()停止备份，数据库服务器接收到SELECT pg_stop_backup()后会插入一条XLog，记录本次增量备份的起始位置XLogRegisterData((char *)(&startpoint), sizeof(startpoint));，这条XLog的位置就是本次备份的结束位置，然后将其发送到gs_probackup，用于结束XLog的接收线程
步骤3：写备份控制文件等信息
步骤4：等待XLog传输线程结束
步骤5：读取恢复信息read_recovery_info()

Q&A

Q1：XLog和数据的备份是不同的线程处理的，如何保证备份结束时数据和XLog的一致性？

与gs_basebackup不同，gs_basebackup的数据和XLog都是通过数据库服务器向备份工具发送的，数据发送停止后会立即插入一条XLog作为备份结束的位置标记，Xlog接收进程收到结束标记后停止XLog接收
gs_probackup的XLog来自数据库服务器，但是数据文件是自己从磁盘上读取的。数据文件备份完之后会立即向数据库服务器发送停止备份指令，数据库根据停止备份指令停止XLog的传输，因此XLog能够覆盖整个备份的数据文件

附

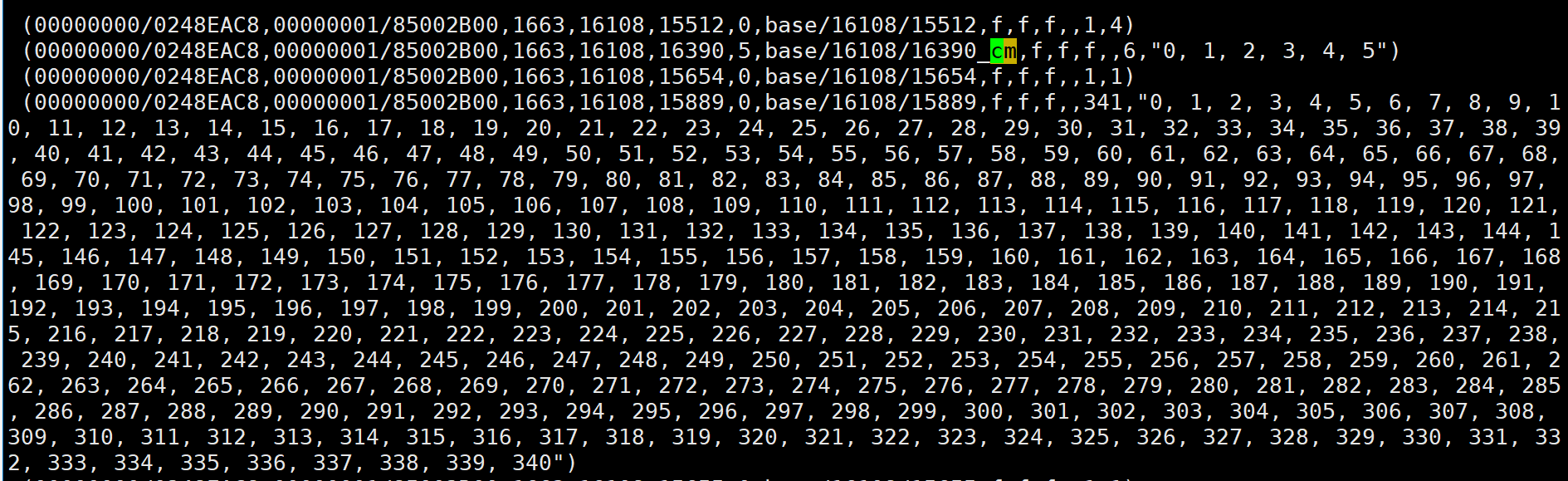

SELECT * FROM pg_cbm_get_changed_block($1, $2)查询结果
