SQL Server 空间绘图

SQLServer 2023-02-13
369


本次测试只是大概了解 SQL Server 在地理空间的基本使用方法。由于文章使用到了2个函数 STRING_AGG 和 CONCAT_WS，建议使用 SQL Server 2017 及以上版本，本人测试的是 SQL Server 2019。可从网上随便找一份数据进行测试，本人则找了一份广东省的城市经纬度，创建以下表。

    CREATE TABLE GuangDong(
    city VARCHAR(50) NOT NULL,
    longitude DECIMAL(10,6) NOT NULL,
    latitude DECIMAL(10,6) NOT NULL,
    )


    现在将测试，绘制空间线将这些城市点连接起来。上面已经创建了表，再新增一个空间字段 LocationGeog，并使用纬度和经度信息填充它。你可以使用Long和Lat名称来查看点的纬度和经度。

      ALTER TABLE GuangDong add LocationGeog geography
      UPDATE GuangDong set LocationGeog = geography::Point(Latitude, Longitude, 4326)

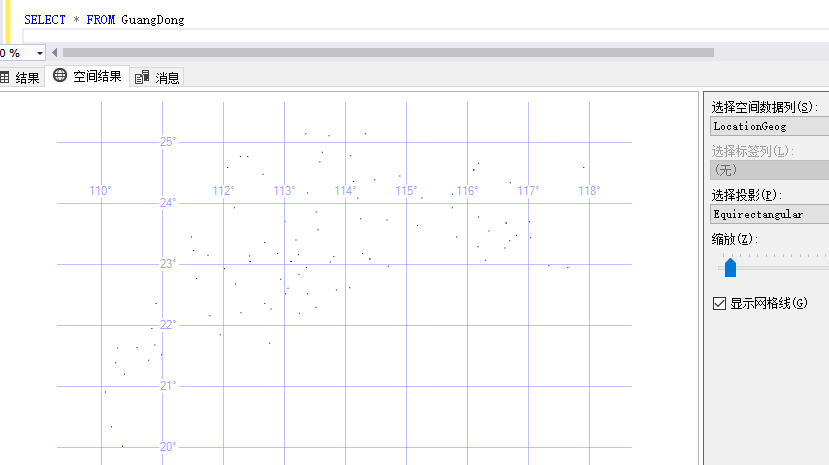

      现在再查询表，除了显示表格记录，查询结果窗口也出现了“空间结果”。

      图一


      这些点非常小，很考验视力！不过我们确实看到了地理位置上各城市点的分布情况。当然也可以单独绘制一个点。

        --SELECT geography::Point(纬度,经度,4326)
        SELECT geography::Point(22.62,114.07,4326) --广东深圳

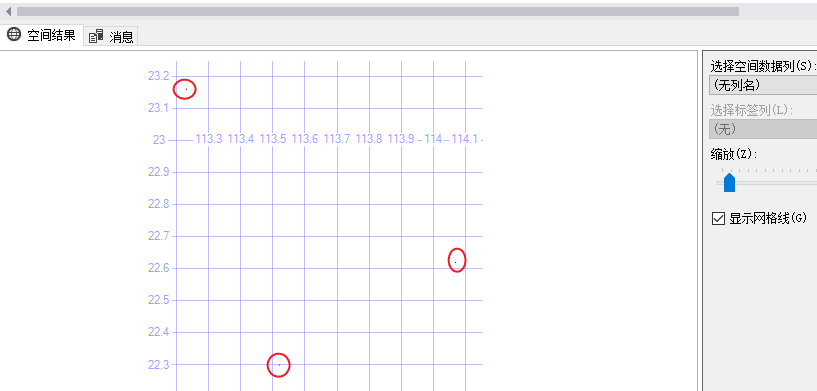

        进行多个点的绘制，使用空间数据类型 MULTIPOINT。

          SELECT geometry::STGeomFromText('MULTIPOINT(114.07 22.62,113.23 23.16,113.52 22.3)', 4326);
          SELECT geometry::STGeomFromText('MULTIPOINT((114.07 22.62),(113.23 23.16),(113.52 22.3))', 4326);

          图二

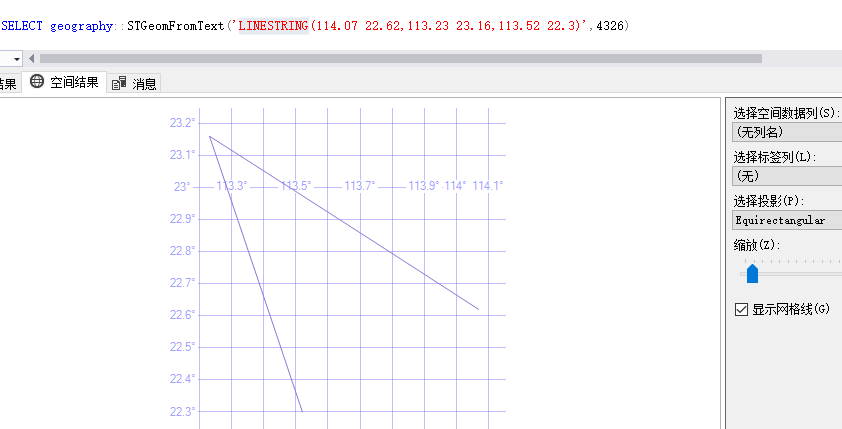

          进行线条绘制，则使用空间数据类型 LINESTRING。

            SELECT geography::STGeomFromText('LINESTRING(114.07 22.62,113.23 23.16,113.52 22.3)',4326)

            图三


            按照以上格式，使用函数 STRING_AGG 和 CONCAT_WS 将所有城市经纬度拼接起来。

              SELECT STRING_AGG(CONCAT_WS(' ', LocationGeog.Long, LocationGeog.Lat),',')
              FROM GuangDong


              -- 113.23 23.16,113.19 23.4,114.2 24.09,113.81 23.13,113.55 23.57,114.25 23.75,113.36 22.95, ……

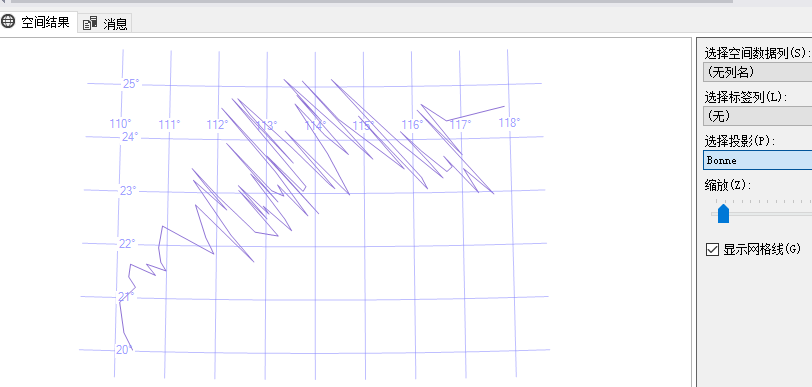

              为了方便观看，我这使用 Latitude+Longitude 先排序，再按顺序连接各城市。

                SELECT geography::STGeomFromText('LINESTRING(' + STRING_AGG(CONCAT_WS(' ', LocationGeog.Long, LocationGeog.Lat),',') + ')',4326)
                FROM(
                  SELECT TOP 10000 * FROM GuangDong ORDER BY Latitude+Longitude
                ) T

                图四


                至此，完成基本测试。对于上面出现的 4326，可选数字参考 sys.spatial_reference_systems ，表示要返回的 geography 实例的空间引用标识符 (SRID)。
