浪潮K1 Power先进散热设计 树立行业新标杆

浪潮K1 Power K8880G3服务器作为新一代浪潮高端服务器旗舰产品，通过体系结构优化设计和多层次、跨层面的协同优化，树立了新的行业标杆。

浪潮K1 Power K8880G3服务器

在散热系统设计方面，风扇、CPU散热器等散热部件选材之严苛，用料之扎实，刷新了业界标准，从系统元器件布局到整机系统风道设计，由点到面，再到整个系统，提供了全方位的高效散热能力，确保了整机的高可靠性、高稳定性和可维护性。

☆

高性能风扇模块

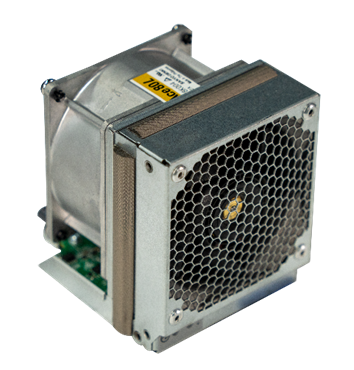

高性能风扇模块分布在浪潮K1 Power K8880G3服务器计算节点前端，该模块由5颗对旋双转子轴流风扇组成，风扇为冗余设计并且可同时维护，性能优异，能够确保满足系统的整体风量需求。

• 高性能风扇采用了N+1冗余设计，当任何一个风扇出现故障时，系统会即时提高其他风扇转速补充故障通道风量
• 高性能风扇为双转子风扇，支持风扇转子N+1冗余设计，其中一个出现故障时，另一个转子还能正常运行，能够有效防止风量回流
• 风扇放置在服务器前端，并且支持热插拔，可在不断电的情况下便捷地进行更换，保障了系统的可维护性

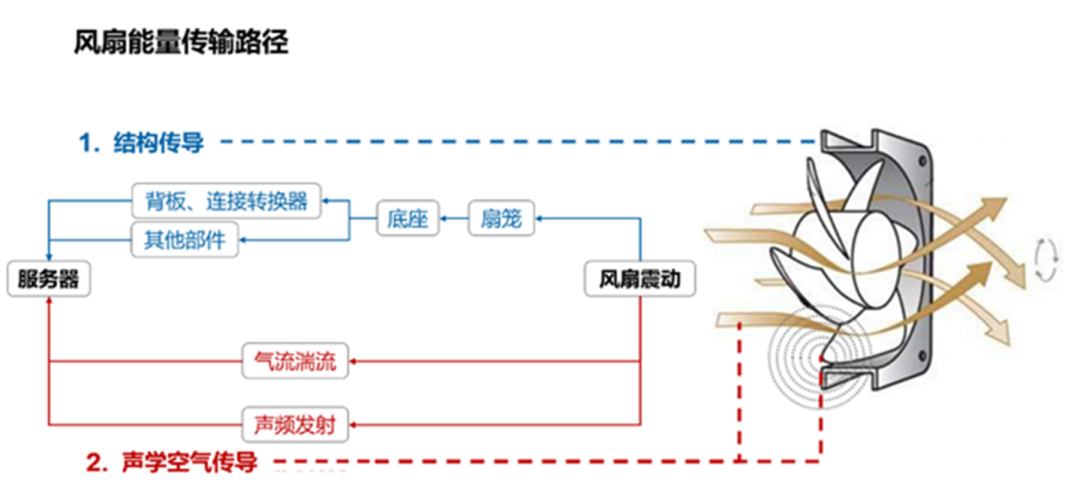

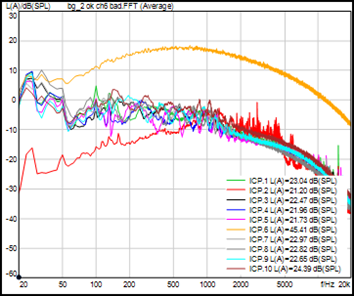

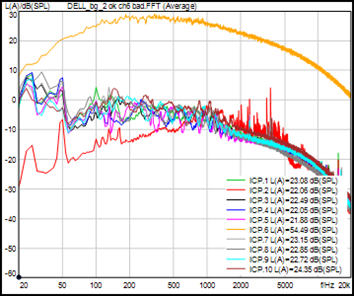

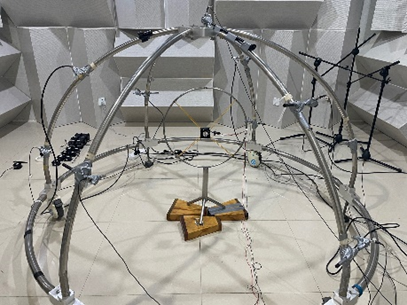

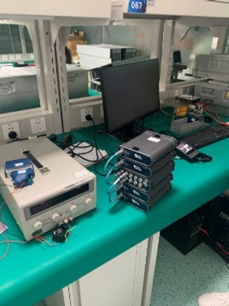

浪潮K1 Power K8880G3服务器系统风扇为对旋双转子轴流风扇，为进一步降低风扇震动对服务器品质的影响，浪潮搭建了NVH&PLV噪音振动测试和仿真平台，进行服务器整机的减震降噪性能测试及优化设计，同时对风扇单体进行降噪测试及仿真优化，进一步控制整机噪音和震动。

☆

CPU散热器模块

CPU堪称服务器的“大脑”，功耗高，散热不好极易导致CPU超温，而CPU超温则会降频，严重影响服务器整机性能。因此，CPU散热器的散热性能至关重要。

浪潮K1 Power K8880G3服务器每块CPU都配有一个独立的散热器，散热器底部有一片新型材料的高效导热介质，减少系统热阻，提升风冷散热极限，支撑高热密度服务器。

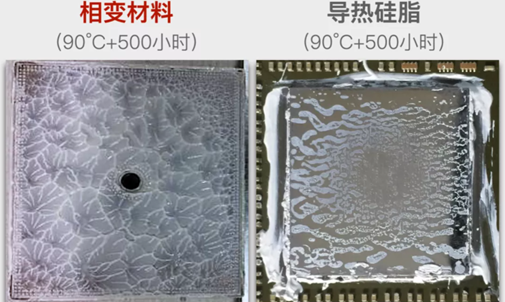

不同材质的导热材料的耐热性也各不相同，测试结果显示，同样在90℃高温下持续受热500小时，导热硅胶由于受热不完全均匀而有较大的损坏程度和畸变，而相变材料因其均匀的受热而影响较小。

不同类型导热材料对比测试效果

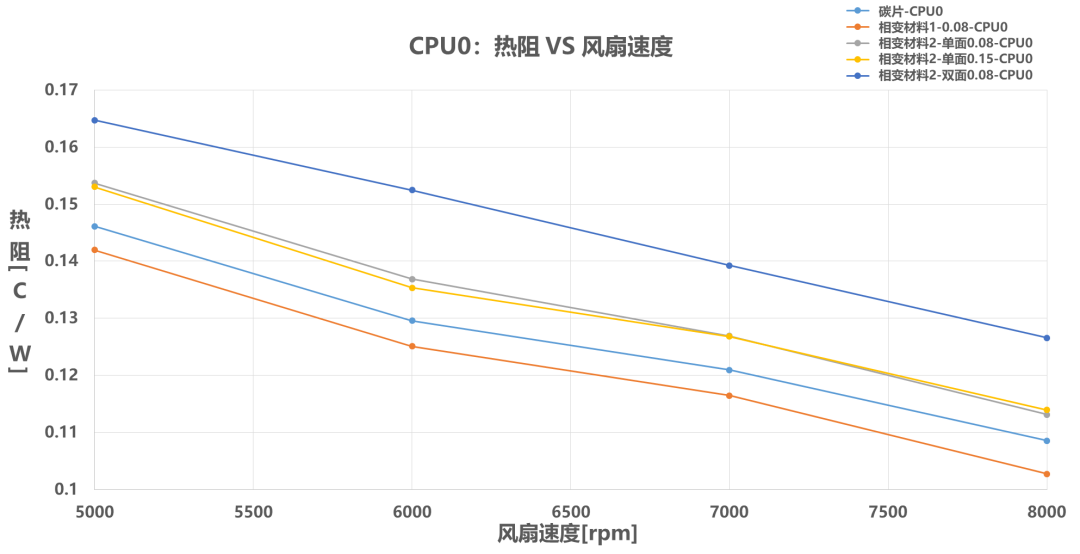

热阻方面的测试数据对比显示，在5000-8000[rpm]的风扇转速区间内，相变材料的热阻小于碳片，即导热性要高于碳片，也就是说，相变材料作为导热材料效果更好，散热效果好于碳片。

碳片和相变材料性能测试对比

浪潮K1 Power K8880G3服务器配备的CPU散热器设计了相变材料基底铝镀层界面相变导热系统，改善了碳片高温脆化问题，并提升了热传导效率，实现了服务器生命周内导热介质免维护，极大提升了可靠性和稳定性。

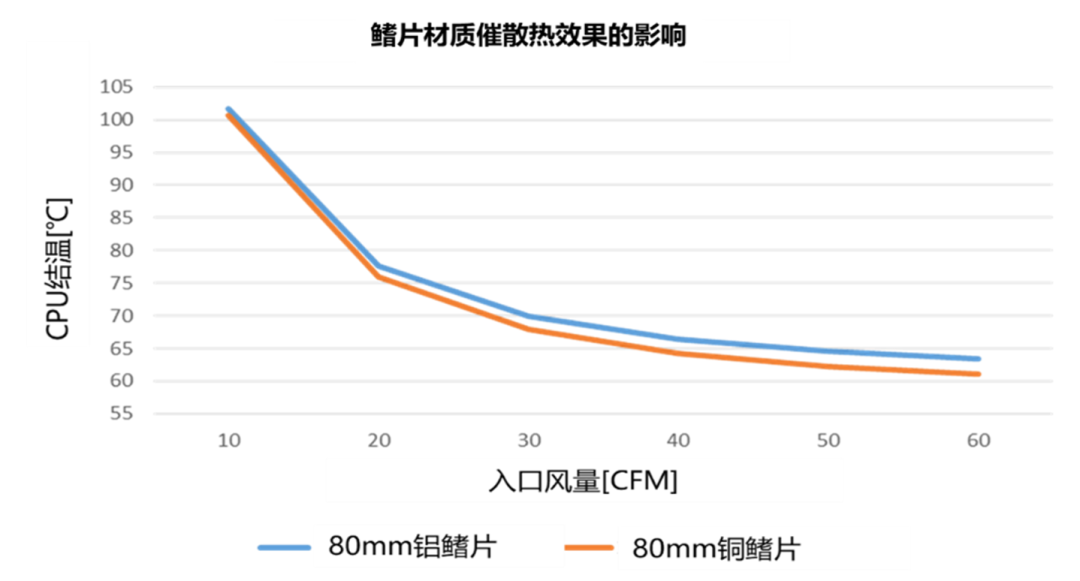

在散热片鳍片设计方面，也由铝材质改为紫铜材质。受导热性能影响，使用铝制材料时，散热片前端和后端温度差高达7℃（51℃ : 44℃）；使用导热性能更好的紫铜材料时，散热片整体温度更低且更均匀，前后端温差只有4℃（46℃ : 42℃），从而使CPU温度整体降低2℃~3℃。

新一代浪潮K1 Power高端服务器选用高标准、长寿命的元器件和部件，高标准的设计、制造及测试，以及高效的散热系统设计，打造出系统可用性超过99.999%的高品质服务器，在业界久负“超高可靠性”盛名。
