一. RAID卡故障现象：

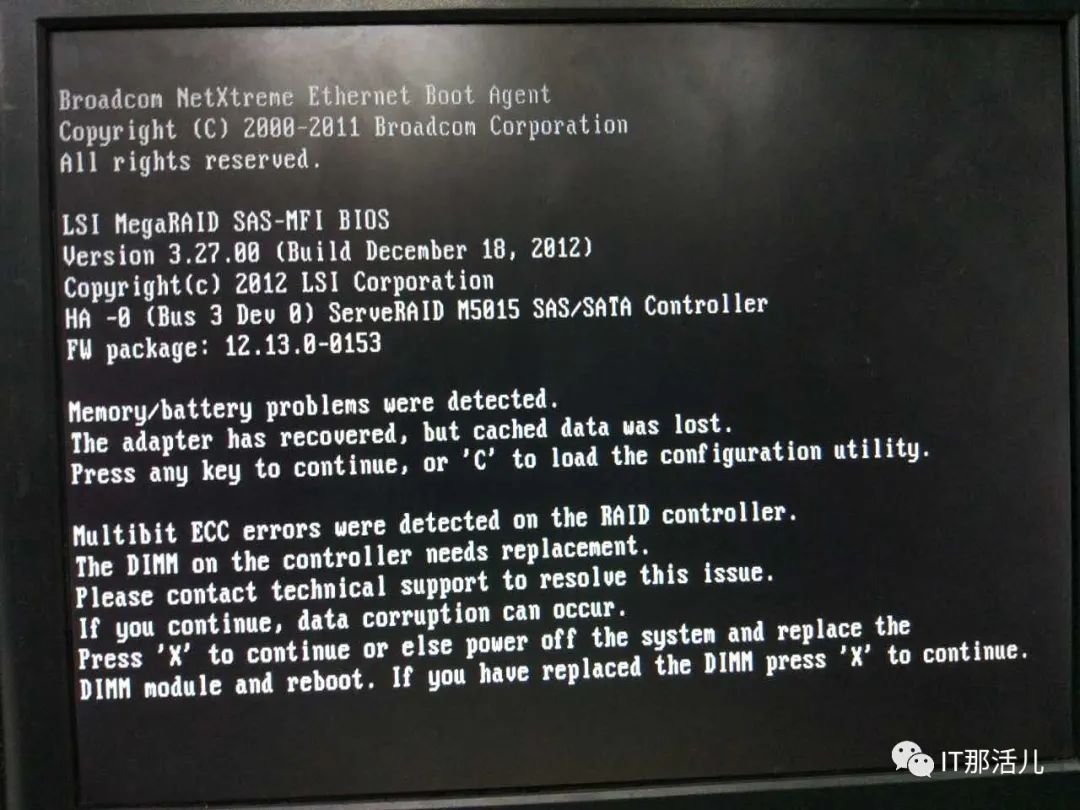

如上图所示：此主机夯机重启后，屏幕提示RAID读写错误、数据读取错误现象，判断为RAID卡故障，需更换新的RAID卡。
以IBM3755 M3为例，此服务器RAID卡FRU号是：46C8927
注：如有全新RAID卡备件，可跳过第二章节。
二. 拆机RAID卡备件，清除原始数据和恢复出厂设置

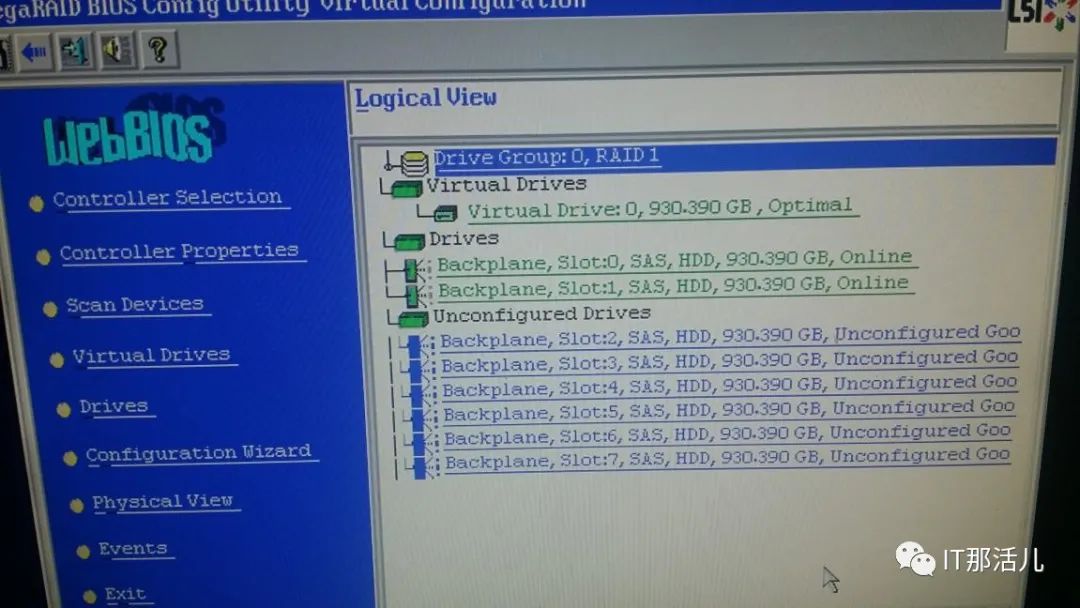

上图为备件主机RAID设置界面，主机有8块1T硬盘，右框所示前两块硬盘划为一组RAID 1，清除后磁盘阵列会被删除。

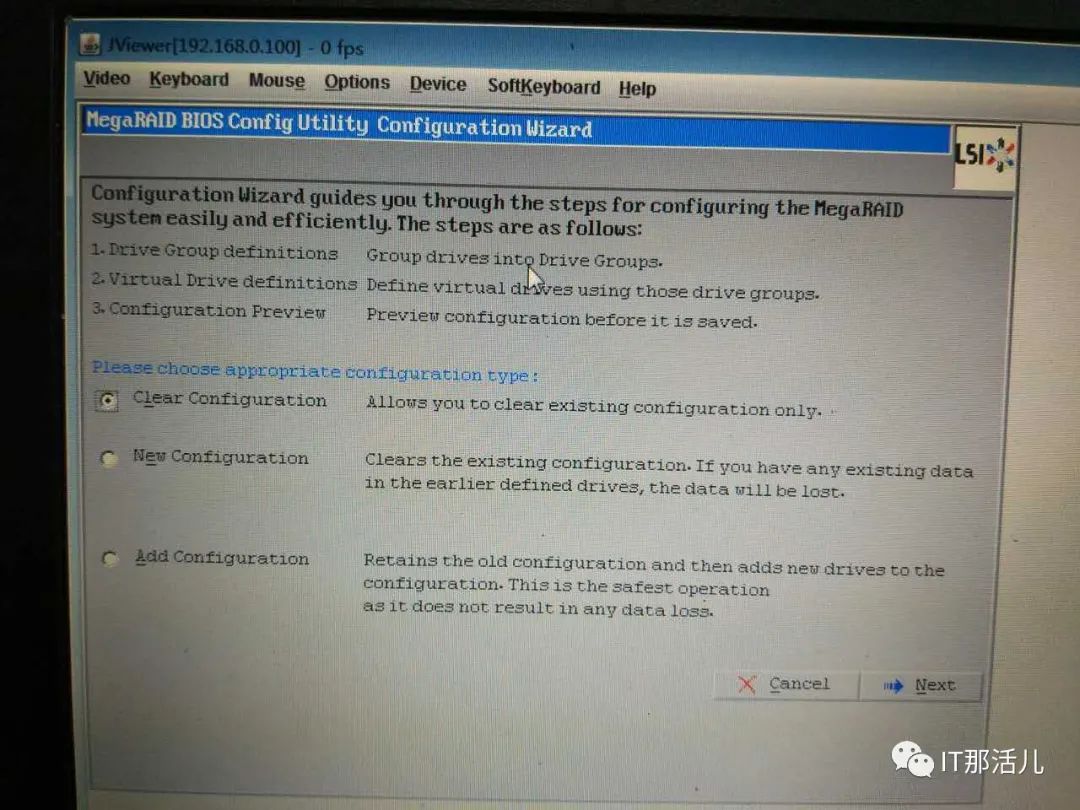

选择Configuration wizard（配置选项）
再选择Clear Cinfiguration----------------Next------------之后选择Yes， 此处是清除RAID配置。

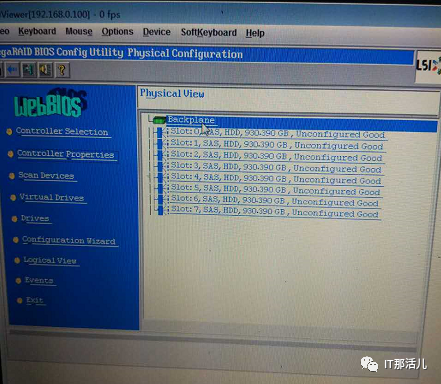

上图显示RAID卡备件主机磁盘阵列已经删除，显示磁盘阵列未划分状态。

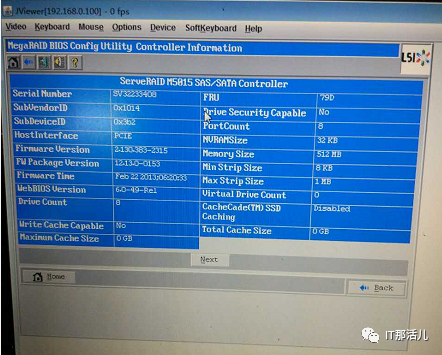

出现上图界面时，选择Next 下一步。

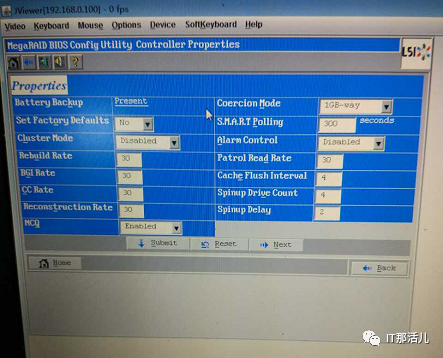

选择上图左边第二行Set Factory Defaults（恢复出厂设置）后面框下拉菜单中的YES选项，之后选择Submit（接受），再点击HOME（返回主页面）选项-----Exit-----重启服务器。
到这里备件RAID卡清除配置&恢复出厂设置操作已完成.
三. 更换RAID卡操作

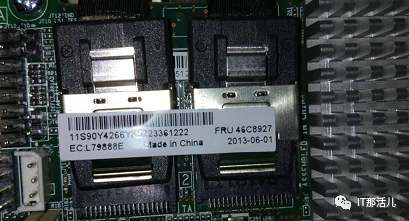

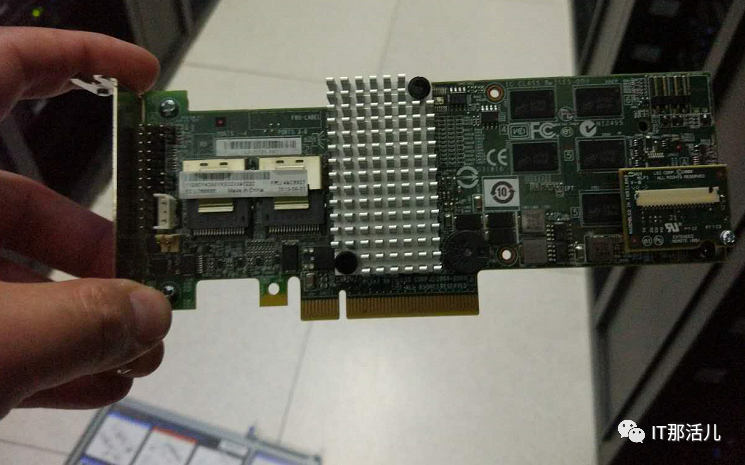

核对备件RAID卡FRU号

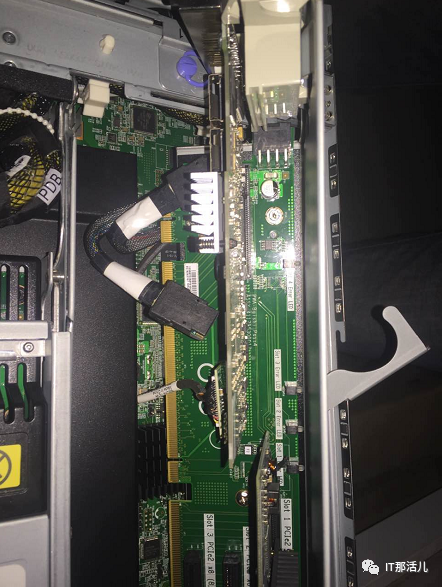

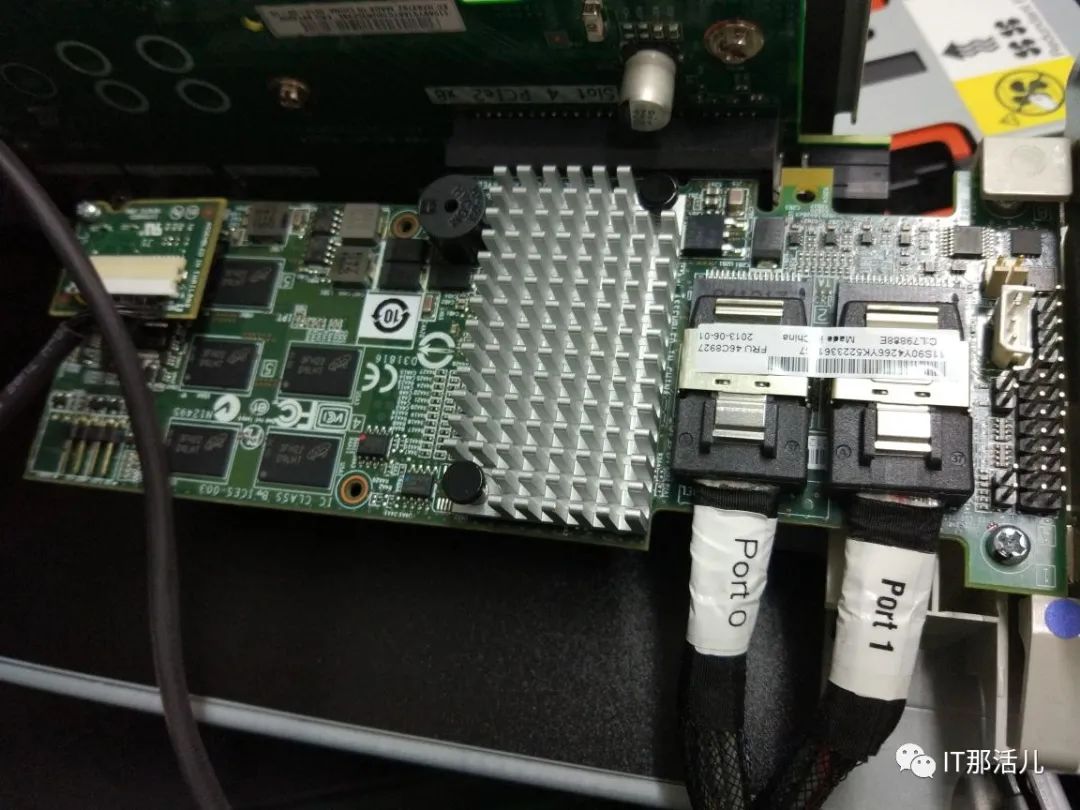

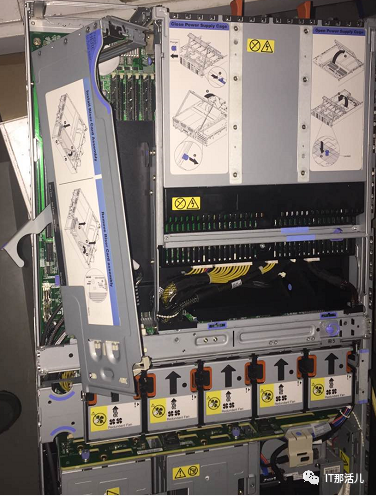

关闭主机电源后，拆掉IBM 3755 M3主机内部左边盖板下的RAID卡（slot 4位置），记录图中三处接线的准确位置（注意Port0和Port1的接线顺序），拔掉三根连接线和故障RAID卡，更换新的RAID卡后并按照之前记录接线方式连接线路。
四. 开机自检、查看RAID阵列
开机后无需其他操作，原磁盘阵列记录的配置信息会自动写入新的RAID卡。

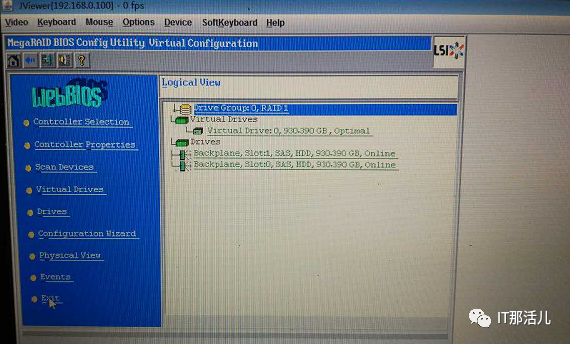

当提示按CTRL+H时，进入WebBIOS磁盘阵列设置界面，上图可以看到本机的阵列配置划分已经被识别出来（这台主机是2块硬盘）。无需其他操作EXIT----重启主机。
等待系统进入系统后，此次更换RAID卡的所有操作已完成。
