分布式数据库学习Note171：OceanBase社区版中，全链路诊断有哪些流程？

欢迎访问OceanBase官网获取更多信息：https://www.oceanbase.com/

在全链路中，不同的请求有对应的请求链路。一条完整的请求链路则是若干个请求流程构成，在 OceanBase 数据库将内部处理的每一个流程定义为一个 Span。请求链路可以理解为树状图，包含父节点 span 以及相应的子节点 span，此部分信息会被打印到 trace 日志中，并通过 parent_id 与 id 来关联父子节点。同时，在 trace 日志中对于每个请求流程会包含实际执行 SQL 信息，这部分被命名为 tag，以不同的 tag 来记录当前操作的详细信息。span 和 tag 被记录在 trace 日志中，来帮助运维人员理解数据库内部的处理逻辑以及定位问题所在。

根据整条访问链路，将其分为 3 个部分来介绍。

客户端

应用通过 OBClient 客户端或 JDBC 驱动连接 OceanBase数据库。

与客户端相关的 span，有 obclient 和 JDBC 两种。

• obclient ：是通过 OBClient 客户端进行访问。
• JDBC ：是通过 JDBC 驱动进行连接的。

与客户端相关的 tag，有 command_name 和 client_ip 两种。OBClient 和 JDBC 的 tag 信息是一致的。

• command_name 用于标记不同类型的请求，比如 文本、prepare、execute 等。
• client_ip 用于标记发送请求的 obclient 的 ip 和 port。

OBProxy

在此阶段，分为 3 种级别的 span。此处级别与 dbms_monitor 的 trace 相关函数中的变量 level 相对应。

• 级别 1

  这里定义 2 种 span， ob_proxy 和 ob_proxy_server_process_req。

  • ob_proxy 为 OBProxy 对一条 SQL 处理的全部耗时，即 OceanBase 数据库除前端驱动层以外的从数据库请求开始到数据处理完成，结果反馈的整条链路耗时。
  • ob_proxy_server_process_req 为 OBProxy 对一条 SQL 请求的处理耗时和访问来回的网络开销。

• 级别 2

  这里定义 2 种 span，ob_proxy_server_response_read 和 ob_proxy_cluster_resource_create。

  • ob_proxy_server_response_read 为整体读取 response 结果的耗时。
  • ob_proxy_cluster_resource_create 为 OBProxy 在请求转发阶段，准备集群资源的耗时。

• 级别 3

  这里定义 4 种 span，ob_proxy_partition_location_lookup 、ob_proxy_do_OBServer_open 、ob_proxy_client_response_write、ob_proxy_server_request_write。

  • ob_proxy_partition_location_lookup 为 OBProxy 在请求转发阶段，获取 partition location 准备进行路由的耗时。
  • ob_proxy_do_observer_open 为 OBProxy 在请求转发阶段，选择 OBServer，connect 等流程的耗时。
  • ob_proxy_client_response_write 为 OBProxy 在收完 OBServer 的 response 之后，将 response 转发给客户端的耗时。
  • ob_proxy_server_request_write 为 OBProxy 将客户端请求，转发给 OBServer 的耗时。

OBServer

span

OBServer 内部的处理机制是将分发过来的请求根据请求类型分为文本 SQL、preprocess statement 和存储过程三类，同时在这三类中又包含事务、内部 SQL 以及存储 在数据库内部的访问。

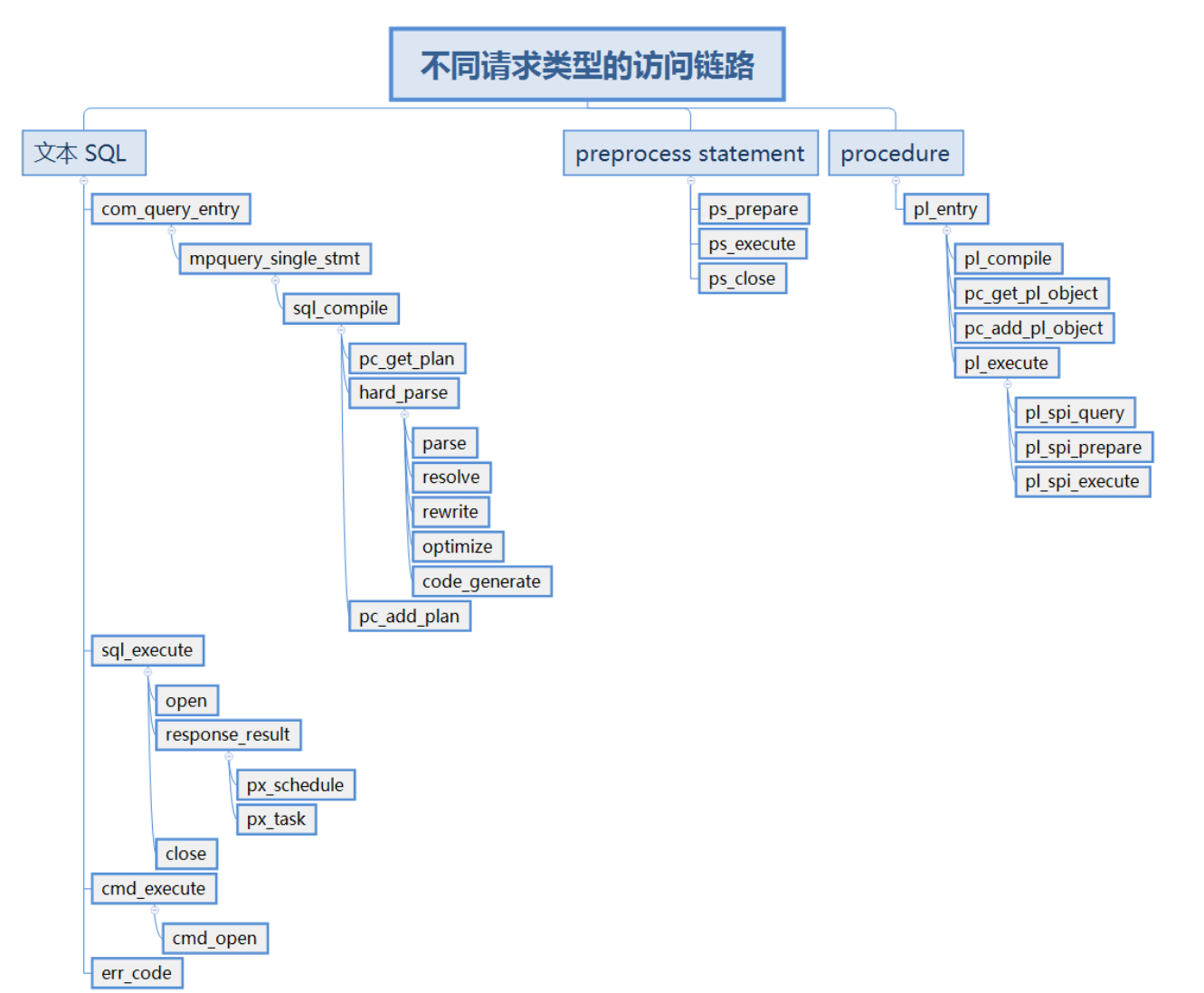

下图为不同请求类型的访问链路，可以看出 span 之间的父子关系。示例：span mpquery_single_stmt 的父 span 为com_query_entry；span com_query_entry 的子 span 为mpquery_single_stmt。

相关 span 介绍如下：

• com_query_entry：查询过程。
• mpquery_single_stmt：单个语句的访问路径。
• sql_compile：编译 SQL。
• pc_get_plan：获取执行计划。
• hard_parse： 硬解析。
• parse：软解析。
• resolve：解析语法树的语义并生成语句。
• rewrite：重写 SQL。
• optimize：进行基于成本的优化并生成执行计划日志。
• code_generate：根据执行计划日志生成物理执行计划。
• pc_add_plan：将生成的执行计划加入 plan cache。
• sql_execute：执行物理执行计划。
• open：打开执行计划。
• response_result：执行计划过程和结果。
• px_schedule：按照 px 划分任务。
• px_task：执行 px 子任务。
• close：关闭执行计划。
• cmd_execute：执行命令。
• cmd_open：关闭命令。
• ps_prepare：preprocess statement 的预处理。
• ps_execute：preprocess statement 的执行。
• ps_close：关闭 preprocess statement。
• pl_entry：存储过程处理。
• pl_compile：编译存储过程对象。
• pc_get_pl_object：从 plan cache 获取存储过程对象。
• pc_add_pl_object：把存储过程对象存储在 plan cache。
• pl_execute：执行存储过程。
• pl_spi_query：执行存储过程中的 spi 语句。
• pl_spi_prepare：存储过程预处理阶段。
• pl_spi_execute：执行存储过程中的 spi 语句。
• inner_prepare：内部 SQL 的预处理阶段。
• inner_execute：内部 SQL 的执行阶段。
• inner_execute_read：读内部 SQL。
• inner_execute_write：写内部 SQL。
• inner_commit：提交内部 SQL 事务。
• inner_rollback：回滚内部 SQL 事务。

相关 tag 介绍

为丰富部分 span 的信息，定义了 tag，具体如下所示。

• com_query_entry
  • log_trace_id：当前请求在 log 中的 trace ID。
  • err_code：当前请求的错误代码。
• sql_compile。
  • sess_id：session ID 。
  • sql_text：SQL 文本。
  • sql_id：SQL ID。
  • hit_plan：执行计划命中执行计划缓存。
• px_task
  • task_id：并行任务的逻辑 ID。
  • dfo_id：数据流操作 ID。
  • sqc_id：子查询协调器 ID。
  • qc_id：查询协调器 ID。
  • group_id：资源组 ID。
• px_schedule
  • dfo_id：数据流操作 ID。
  • used_worker_cnt：正在使用的 px 工作线程的个数。
  • qc_id：查询协调器 ID。
• ps_close
  • ps_id：preprocess statement ID。
