在 # 用svg实现图形编辑器系列二：精灵的开发和注册文章中，我们介绍了图形编辑器基础的 移动、缩放、旋转 等编辑能力，做到了三个操作代码隔离，并且在旋转后缩放修复了位置偏移问题。

本文会继续丰富以下编辑能力：

移动靠近其他精灵时吸附上去，并显示辅助线
缩放靠近其他精灵时吸附上去，并显示辅助线
画布上显示网格，精灵在画布上拖拽时可以吸附在网格上

Demo体验链接：图形编辑器在线Demo

一、矩形之间靠近吸附

1. 原理介绍

我们把画布上的一个个精灵想像成一个个大小位置不同的矩形，当矩形1 靠近矩形2 时，计算他们上下左右方向各自的间距当间距小于设置的阈值时，就记录下来显示这些辅助线，并将矩形位置移动到间距最小的一个位置上。

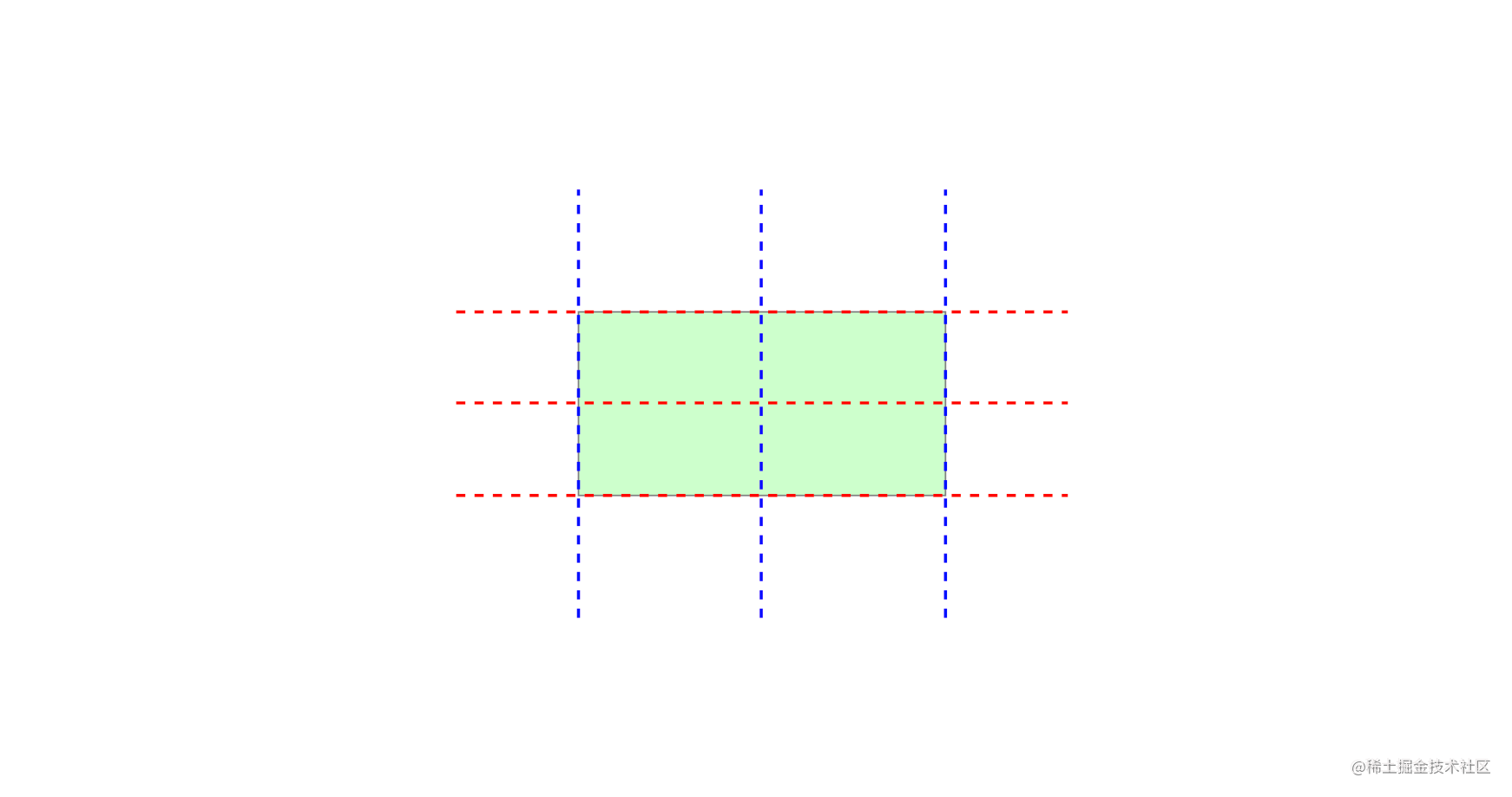

矩形中参与吸附计算的位置示意图

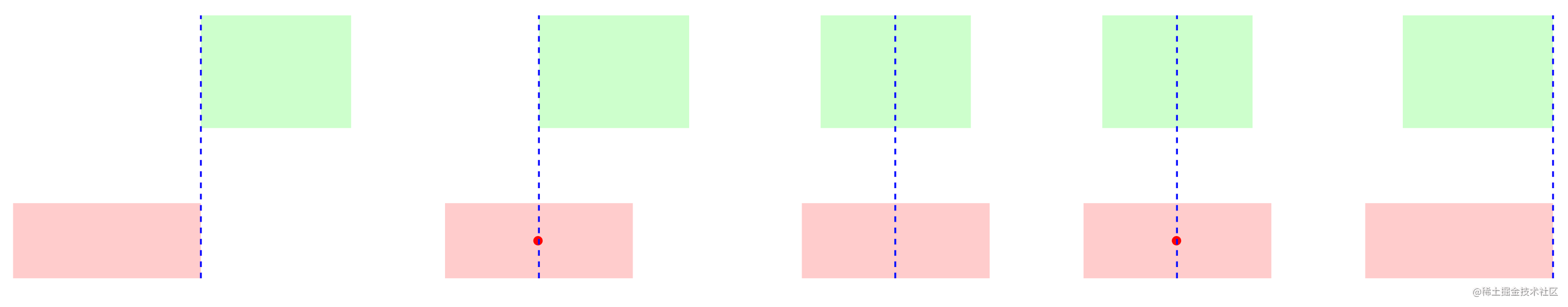

水平方向上的部分吸附演示

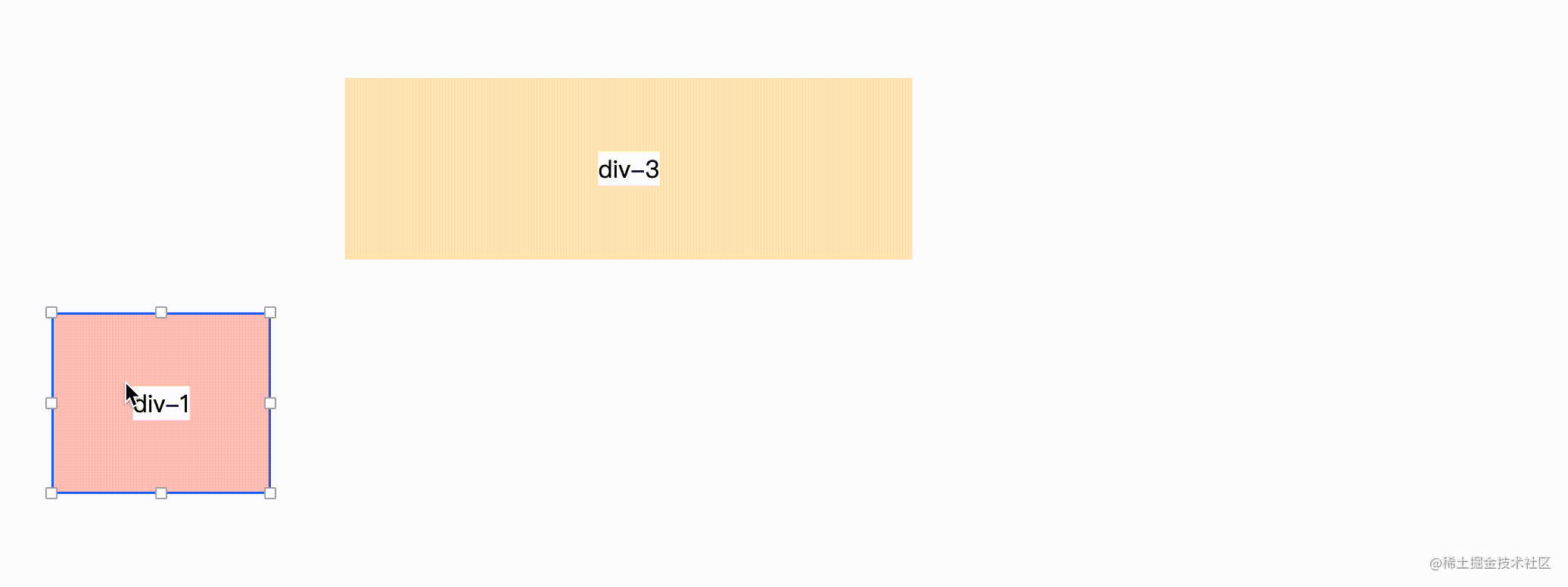

吸附效果

参与计算的矩形位置线（水平方向）

源矩形	目标矩形
left	left
left	centerX
left	right
centerX	left
centerX	centerX
centerX	right
right	left
right	centerX
right	right

垂直方向同理：

源矩形	目标矩形
top	top
top	centerY
top	bottom
centerY	top
centerY	centerY
centerY	bottom
bottom	top
bottom	centerY
bottom	bottom

2. 计算元素之间靠近时的对其辅助线，以及吸附的修正距离


/** * 计算元素之间靠近时的对其辅助线，以及吸附的修正距离 * @param rect 选中矩形区域 * @param spriteList 未选中的与元素列表 * @param activeSpriteList 选中的元素 * @returns 辅助线数组和吸附定位 */
export const getAuxiliaryLine = ( adsorbLine: IAdsorbLine, spriteRect: ISizeCoordinate, rectList: ISizeCoordinate[], canvasSize: ISize, // 四个方向上是否禁止计算吸附线，例如正在拖动右侧，则左侧就不用计算了 disableAdsorbSide: Record<string, boolean>, adsorbCanvas = true, ) => {
  // 正在拖拽中的矩形的各个边信息
  const rectLeft = spriteRect.x;
  const rectRight = spriteRect.x + spriteRect.width;
  const rectTop = spriteRect.y;
  const rectBottom = spriteRect.y + spriteRect.height;
  const rectCenterX = (rectLeft + rectRight) / 2;
  const rectCenterY = (rectTop + rectBottom) / 2;

  const dis = adsorbLine.distance || 5;
  // 判断接近
  const closeTo = (a: number, b: number, d = dis) => Math.abs(a - b) < d;
  const rectList = [...rectList];
  // 增加一个和舞台同样大小的虚拟元素，用来和舞台对齐
  if (adsorbCanvas) {
    const canvasBackground: ISizeCoordinate = { x: 0, y: 0, ...canvasSize };
    rectList.push(canvasBackground);
  }
  let dx = Infinity;
  let dy = Infinity;
  const sourcePosSpaceMap: Record<string, any> = {};
  for (const rect of rectList) {
    // 矩形的各个边信息
    const left = rect.x;
    const right = rect.x + rect.width;
    const top = rect.y;
    const bottom = rect.y + rect.height;
    const centerX = (left + right) / 2;
    const centerY = (top + bottom) / 2;

    // x和y方向各自取开始、中间、结束三个位置，枚举出共18种情况
    const array = [
      { pos: 'x', sourcePos: 'left', source: rectLeft, target: left },
      { pos: 'x', sourcePos: 'left', source: rectLeft, target: centerX },
      { pos: 'x', sourcePos: 'left', source: rectLeft, target: right },

      { pos: 'x', sourcePos: 'centerX', source: rectCenterX, target: left },
      { pos: 'x', sourcePos: 'centerX', source: rectCenterX, target: centerX },
      { pos: 'x', sourcePos: 'centerX', source: rectCenterX, target: right },

      { pos: 'x', sourcePos: 'right', source: rectRight, target: left },
      { pos: 'x', sourcePos: 'right', source: rectRight, target: centerX },
      { pos: 'x', sourcePos: 'right', source: rectRight, target: right },

      { pos: 'y', sourcePos: 'top', source: rectTop, target: top },
      { pos: 'y', sourcePos: 'top', source: rectTop, target: centerY },
      { pos: 'y', sourcePos: 'top', source: rectTop, target: bottom },

      { pos: 'y', sourcePos: 'centerY', source: rectCenterY, target: top },
      { pos: 'y', sourcePos: 'centerY', source: rectCenterY, target: centerY },
      { pos: 'y', sourcePos: 'centerY', source: rectCenterY, target: bottom },

      { pos: 'y', sourcePos: 'bottom', source: rectBottom, target: top },
      { pos: 'y', sourcePos: 'bottom', source: rectBottom, target: centerY },
      { pos: 'y', sourcePos: 'bottom', source: rectBottom, target: bottom },
    ];

    const minX = Math.min(left, rectLeft);
    const maxX = Math.max(right, rectRight);
    const minY = Math.min(top, rectTop);
    const maxY = Math.max(bottom, rectBottom);

    // 对正在拖拽的矩形来说，每个方向上选出一个最近的辅助线即可
    array.forEach((e: any) => {
      if (closeTo(e.source, e.target)) {
        const space = e.target - e.source;
        // 选出距离更小的
        if (
          !sourcePosSpaceMap[e.sourcePos] ||
          Math.abs(sourcePosSpaceMap[e.sourcePos].space) < Math.abs(space)
        ) {
          if (e.pos === 'x') {
            dx = space;
          } else {
            dy = space;
          }
          sourcePosSpaceMap[e.sourcePos] = {
            space,
            line: {
              x1: e.pos === 'x' ? e.target : minX,
              x2: e.pos === 'x' ? e.target : maxX,
              y1: e.pos === 'y' ? e.target : minY,
              y2: e.pos === 'y' ? e.target : maxY,
            },
          };
        }
      }
    });
  }
  return {
    lines: Object.values(sourcePosSpaceMap).map(e => e.line),
    dx,
    dy,
  };
};

复制代码

3. 处理吸附的修正距离作用与矩形上

将计算出来的吸附修正距离应用在矩形的位置和高宽上

注意： 平移和缩放都可以用下面的函数，平移和缩放同时生效时，可以将各自计算出的dx dy修正距离对比，选出绝对值更小的进行计算即可。


// 处理吸附的修正距离作用与矩形上
export const handleAdsorb = ({ // 正在编辑的矩形 rect, // 吸附计算出来的x和y方向的变更 dx, dy, // 移动还是缩放 mode, // 正在缩放的锚点名 resizePos = '', // 缩放是否移动到了反向，例如把右侧缩放锚点移动到矩形左侧 reverse = {}, }: { rect: ISizeCoordinate; dx: number; dy: number; mode: IChangeMode; resizePos?: string; reverse?: any; }) => {
  const spriteRect = { ...rect };
  const {
    leftReverse = false,
    rightReverse = false,
    bottomReverse = false,
    topReverse = false,
  } = reverse;
  if (mode === 'move') {
    spriteRect.x += dx;
    spriteRect.y += dy;
  } else if (mode === 'resize') {
    if (resizePos.includes('right')) {
      if (rightReverse) {
        spriteRect.x += dx;
        spriteRect.width -= dx;
      } else {
        spriteRect.width += dx;
      }
    }
    if (resizePos.includes('left')) {
      if (leftReverse) {
        spriteRect.width += dx;
      } else {
        spriteRect.x += dx;
        spriteRect.width -= dx;
      }
    }
    if (resizePos.includes('top')) {
      if (topReverse) {
        spriteRect.height += dy;
      } else {
        spriteRect.y += dy;
        spriteRect.height -= dy;
      }
    }
    if (resizePos.includes('bottom')) {
      if (bottomReverse) {
        spriteRect.y += dy;
        spriteRect.height -= dy;
      } else {
        spriteRect.height += dy;
      }
    }
  }
  return spriteRect;
};
复制代码

4. 吸附线渲染

export const AuxiliaryLine = ({ lineList = [] }: { lineList: Line[] }) => {
  return (
    <g> {/* 辅助线 */} {lineList.map((line: Line) => ( <line key={JSON.stringify(line)} {...line} stroke={'#0068ee'} strokeDasharray="4 4"></line> ))} </g>
  );
}
复制代码

二、网格

网格能力会在很多图形编辑产品里出现，例如流程图、UML图等等，本章节结合如何实现体验较好的网格能力

网格线吸附

除了矩形之间相互靠近时的吸附功能，有时我们也希望按照画布的网格来进行吸附约束

1. 参数解释

我们通过一下几个参数控制吸附的行为，可以设置网格单元格的高宽，以及在高宽方向上的吸附距离阈值，通过这几个参数就可以针对不同场景下的不同要求进行灵活定制，实现出体验较好的网格功能。

参数	含义
gridCellWidth	网格单元格的宽度
gridCellHeight	网格单元格的高度
adsorbWidth	水平方向的吸附距离阈值
adsorbHeight	垂直方向的吸附距离阈值

2. 网格吸附效果案例

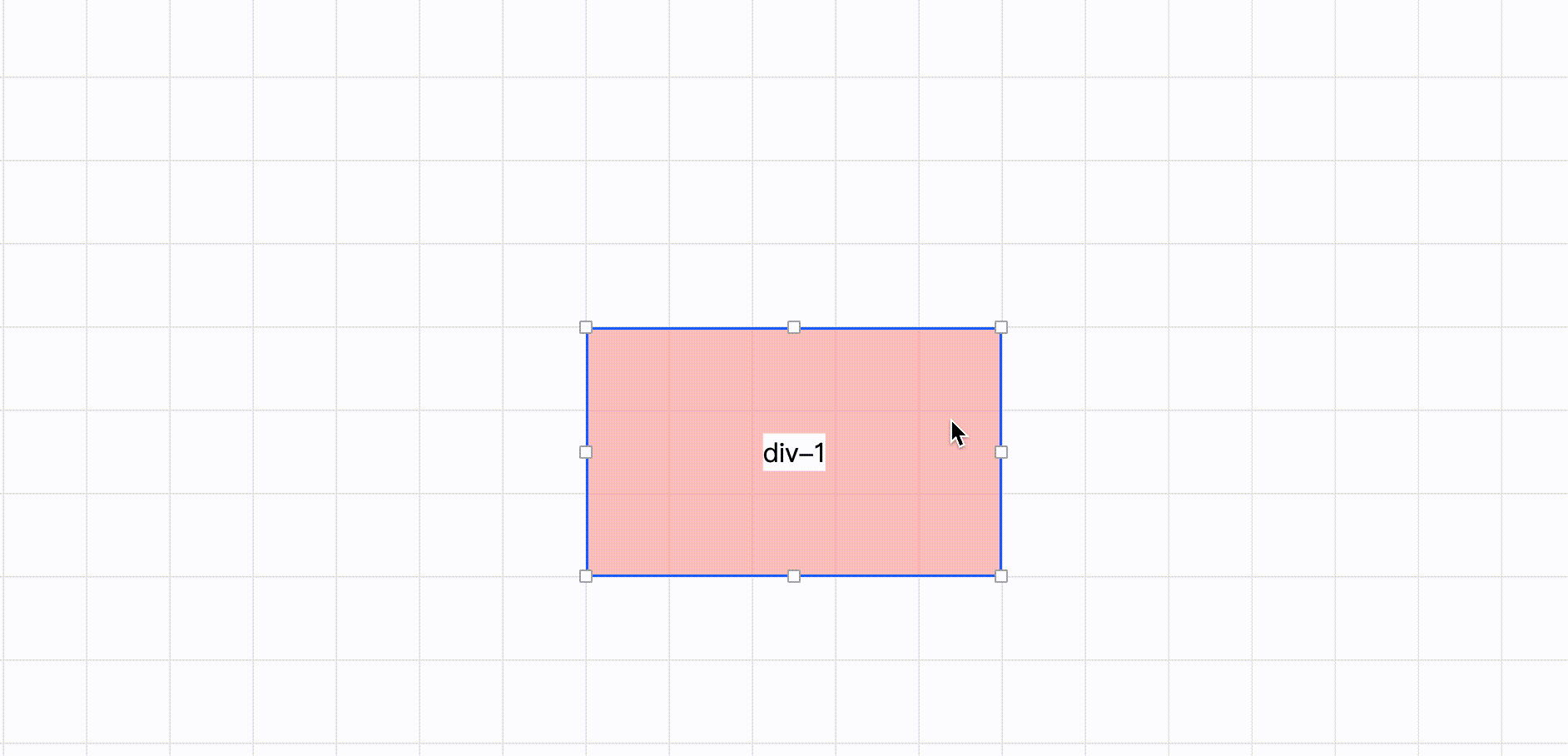

2.1 单元格宽度大于吸附距离

例如单元格为 50 * 50 ，吸附距离均为5，效果如下：

此时适用于对宽高细节调整要求较高的情况

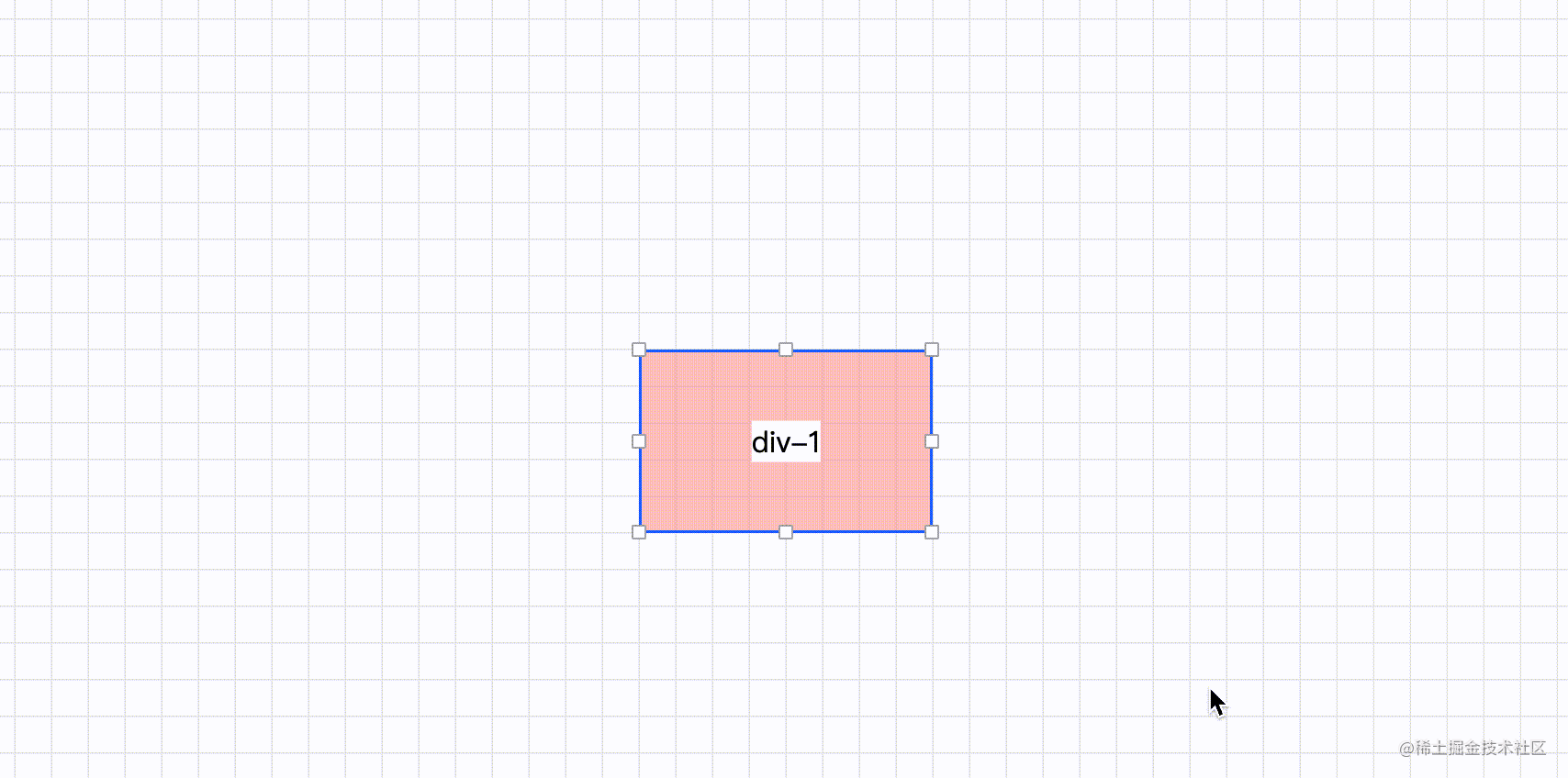

2.2 吸附距离大于等于单元格宽度

例如单元格为 50 * 50 ，吸附距离均为50，效果如下：

此时适用于对宽高细节调整要求不高，希望严格吸附在网格上
也可以将单元格调小一些提升网格的精度来做细节调整

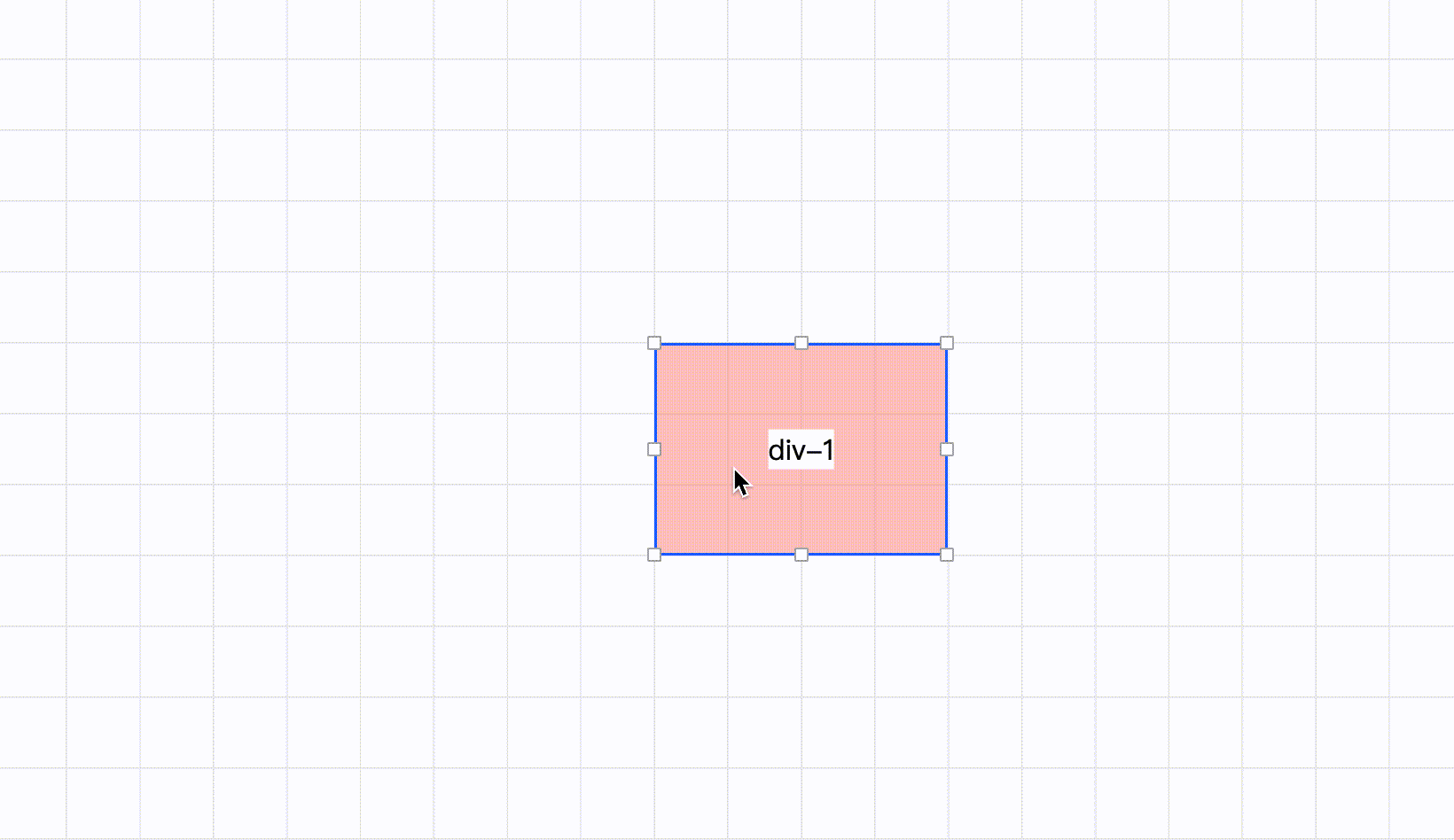

2.3 在严格吸附网格情况下，使拖拽更加平滑

增加一个虚线框，显示放手时的位置，矩形跟着鼠标实时位置

3. 计算网格吸附的源码

这里和矩形之间吸附的原理类似，可以把网格线类比理解为矩形的边线。主要区别是可能有需要根据单元格大小进行四舍五入计算的情况。

缩放时以移动右边为例说明

当吸附距离小于宽度的一半时，比较右边的 x 和网格的 x 的差，如果小于吸附阈值并且绝对值小于已经记录的边距，就更新；
当吸附距离大于等于宽度的一半时，根据网格宽度进行四舍五入，使边一直落在网格上即可；

移动 时以水平方向为例：

同时计算左边、右边与网格的边距，如果小于吸附阈值并且绝对值小于已经记录的边距，就更新；

// 网格吸附
export const handleGridAdsorb = ( rect: IRect, gridCellWidth: number, gridCellHeight: number, adsorbWidth = defaultGridAdsorbWidth, adsorbHeight = defaultGridAdsorbHeight, // 移动还是缩放 changeMode: string, // 缩放时需要计算吸附的边 adsorbSides: Record<string, boolean> = {}, ) => {
  const { x, y, width, height } = rect;
  const spriteRect = { ...rect };
  // 组件左或下方向被激活
  let leftActivated = true;
  let topActivated = true;
  if (changeMode === 'resize') {
    // resize的场景下，正在操作哪个方向的锚点就激活哪个方向
    leftActivated = adsorbSides.left;
    topActivated = adsorbSides.top;
  } else {
    // move的场景下，距离那哪边近就激活哪个方向
    leftActivated =
      minDisWithGrid(x, gridCellWidth) <
      minDisWithGrid(x + width, gridCellWidth);
    topActivated =
      minDisWithGrid(y, gridCellHeight) <
      minDisWithGrid(y + height, gridCellHeight);
  }
  if (leftActivated) {
    spriteRect.x = roundingUnitize(x, gridCellWidth, adsorbWidth);
  } else {
    spriteRect.x =
      roundingUnitize(x + width, gridCellWidth, adsorbWidth) - width;
  }
  if (topActivated) {
    spriteRect.y = roundingUnitize(y, gridCellHeight, adsorbHeight);
  } else {
    spriteRect.y =
      roundingUnitize(y + height, gridCellHeight, adsorbHeight) - height;
  }
  return {
    dx: spriteRect.x - rect.x || Infinity,
    dy: spriteRect.y - rect.y || Infinity,
  };
};


// 距离网格的最小距离
export const minDisWithGrid = (n: number, unit: number) =>
  Math.min(n % unit, unit - (n % unit));

// 四舍五入网格取整
export const roundingUnitize = (n: number, unit: number, adsorbDis = 4) => {
  // 余数
  const remainder = Math.abs(n % unit);
  const closeToStart = remainder <= adsorbDis;
  const closeToEnd = Math.abs(unit - (n % unit)) <= adsorbDis;
  if (closeToStart || closeToEnd) {
    const m = Math.floor(n / unit); // 是单位长度的几倍
    if (remainder <= unit / 2) {
      // 靠近单元格开始位置
      return m * unit;
    } else {
      // 靠近单元格结束位置
      return (m + 1) * unit;
    }
  }
  // 都不靠近，直接返回原本位置
  return n;
};
复制代码

网格线渲染


interface IProps {
  width: number;
  height: number;
  spacing?: number;
}
// 计算网格线
const getLines = (width: number, height: number, spacing: number) => {
  const getLineList = (size: number, spacing: number) => {
    const length = Math.floor(size / spacing);
    return new Array(length)
      .fill(1)
      .map((_: any, index: number) => [0, size, index * spacing]);
  };
  const xLines = getLineList(height, spacing).map((arr: number[]) => ({
    x1: 0,
    y1: arr[2],
    x2: width,
    y2: arr[2],
  }));
  const yLines = getLineList(width, spacing).map((arr: number[]) => ({
    x1: arr[2],
    y1: 0,
    x2: arr[2],
    y2: height,
  }));
  return { xLines, yLines };
};
// 把网格线转化成path路径
const getPath = (line: Line) => `M${line.x1},${line.y1} L${line.x2},${line.y2}`;

export default (props: IProps) => {
  const {
    width = 0,
    height = 0,
    spacing = 50,
  } = props;
  const [d, setD] = useState('');
  const style = {
    stroke: '#f8f8f8',
    strokeWidth: 1,
    strokeDasharray: 'none',
  };
  // 计算网格线
  useEffect(() => {
    const { xLines, yLines } = getLines(width, height, spacing);
    const lines = [...xLines, ...yLines];
    const path = lines.map((line: Line) => getPath(line)).join(' ');
    setD(path);
  }, [width, height, spacing]);

  return (
    <path d={d} {...style} />
  );
};


复制代码

总结

本文介绍了两种吸附功能：矩形之间靠近吸附 和 网格吸附，可以针对不同的场景下提升用户体验。

接下来我们会继续强化编辑能力，如：

锚点功能，如圆角矩形调整圆角大小的锚点、扇形调整扇形角度的锚点等
连接线功能：在精灵上定义端口，可以用连接线把精灵彼此相连，当其中一个精灵发生变化时，连接线也会持续变化保持连接。
