案例 | 力控SCADA赋能新元综管平台，建成首批国家智能化示范矿井

新元公司隶属于潞安化工集团，自成立以来，积极响应国家和政府在煤炭行业无人化、智能化建设的政策和指导方针，并于今年年初通过了建设验收，达 I 类中级智能化示范煤矿，成为山西省10座首批国家智能化示范建设矿井之一。

新元公司此前建设的综合智能管控平台，版本无法兼容其他品牌组件的数据、驱动与第三方软件通讯、不支持高版本浏览器和手机APP展示，急需升级组态软件。

针对新元公司面临的问题，力控科技以工业SCADA平台组态软件eForceCon产品为核心，为其量身打造满足煤矿工业控制要求的解决方案。

建设新元公司综合智能管控平台，数据中心采用冗余架构部署SCADA组态软件、历史数据库存储系统、WEB服务系统、移动端APP系统。在调度中心调度台部署操作员站，使用数据中心虚拟化建设工程师站，方便工程师远程进行访问，进行组态开发。

SCADA组态软件形成两两冗余结构，采集新元公司“采、掘、机、运、通”的现场数据，主要实现目标如下：

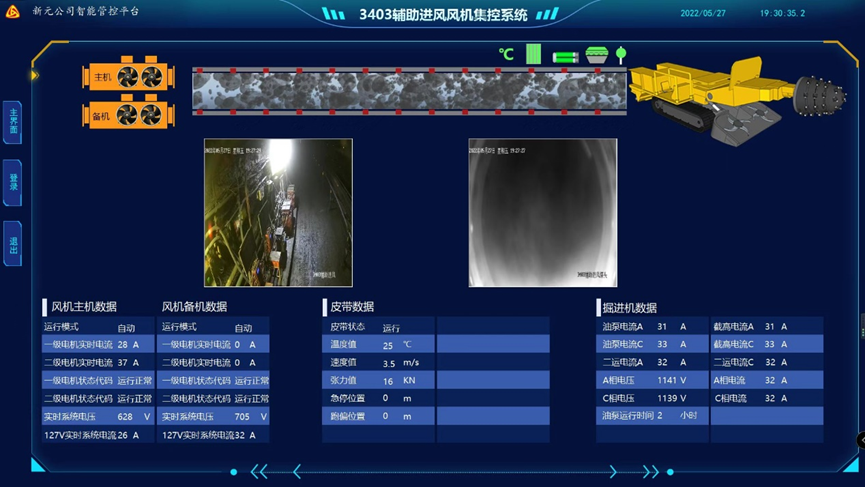

1. 实时采集井下皮带开关、水仓水泵、压风机、瓦斯泵等设备电信号，使用操作员站在调度室展示全部数据；

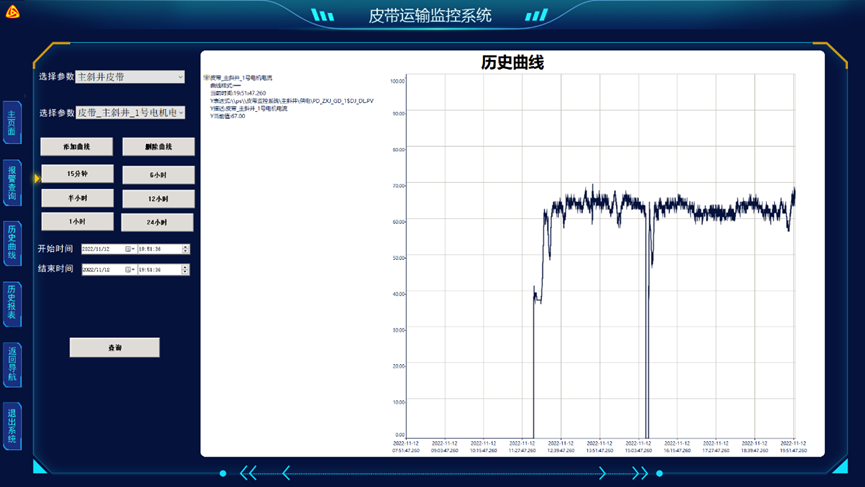

2. 操作员站可以对采集的数据进行统计分析，并以趋势图、饼图、棒图等形式展示；

3. 操作员站可以对皮带机、水泵、压风机等设备进行远程控制；

4. 操作员站的画面更换可以远程进行，无需现场操作。

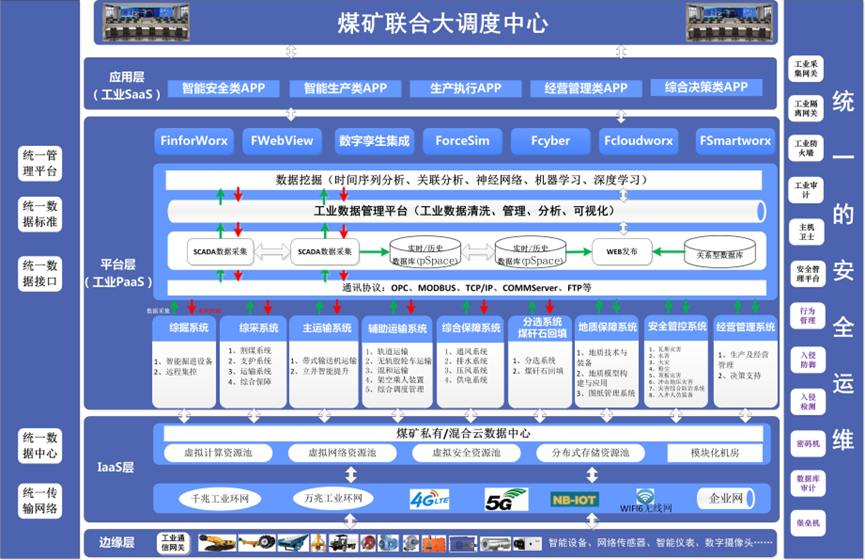

新元公司综合智能管控平台架构的设计涵盖从底层设备到上层软件应用的所有软硬件，主要系统分为如下四层：

• 边缘层

需要采集数据的设备在边缘层，主要包括采煤机、皮带开关、水仓水泵、液位传感器等，通讯协议大多采用标准modbus协议。

• IaaS层

本层主要由华为SPN分组切片环网和数据中心构成，SPN环网能够支持百兆、千兆、万兆设备的接入，通过冗余结构保证了数据不中断。数据中心采用华为虚拟化平台，通过分配虚拟机承载管控平台中所需硬盘。

• 平台层

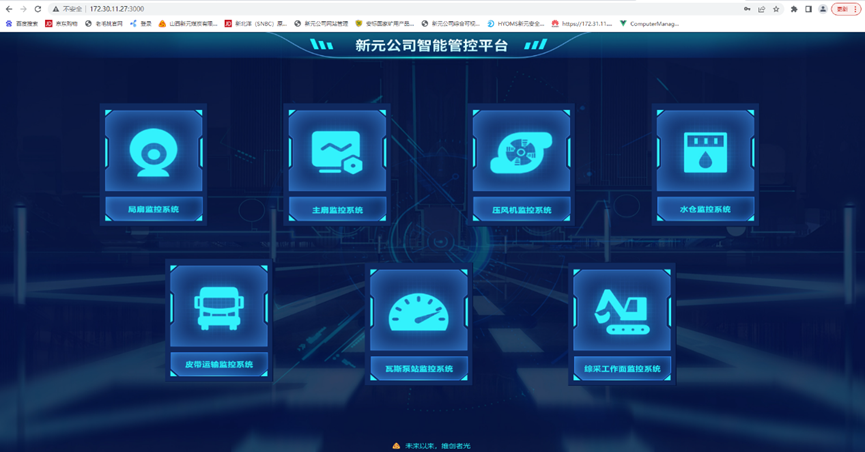

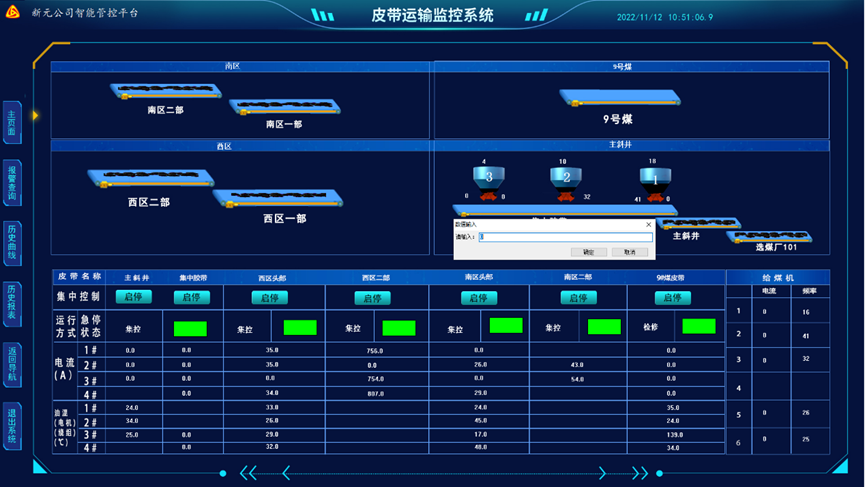

管理平台主要采用力控家族产品，工业SCADA平台组态软件eForceCon负责采集现场数据，企业级实时历史数据库pSpace负责保存历史数据，综合可视化平台FWebView负责搭建web和手机APP平台，通过组态接入各子系统，包括综采工作面监控系统、皮带监控系统、压风机监控系统、水仓监控系统、局部通风机监控系统等。

• 应用层

应用层主要完成定制开发。
