本文主要探讨 OceanBase 安装部署时如何使用 Linux 的大页技术。个人观点，如果理解错误，欢迎留言指出。

熟悉 ORACLE 的朋友都知道，ORACLE SGA 大小稍具规模时，在 Linux 上是建议使用内存大页（HugePage），其理由主要是降低页管理对内存的消耗，性能更好更稳定之类。OceanBase 数据库的一个显著特点就是内存特别大，从理论上说更应该使用大页技术。Linux 还有个透明大页技术（THP, transparent hugepages），是根据应用需求自动分配大页，过程对应用透明，所以叫透明大页。但是这个特性对数据库并不友好。所以 ORACLE 都是建议关闭透明大页，使用大页技术。

Linux 大页技术

首先简单回顾一下 Linux 的内存映射和页表技术。

物理内存大小是有限的，操作系统为每个程序分配了独立的更大的虚拟内存空间。每个进程的虚拟内存跟物理内存有个映射关系。这个映射保存在页表里，CPU 访问虚拟内存时查页表并转换为物理内存，这个在硬件 MMU 内部完成。

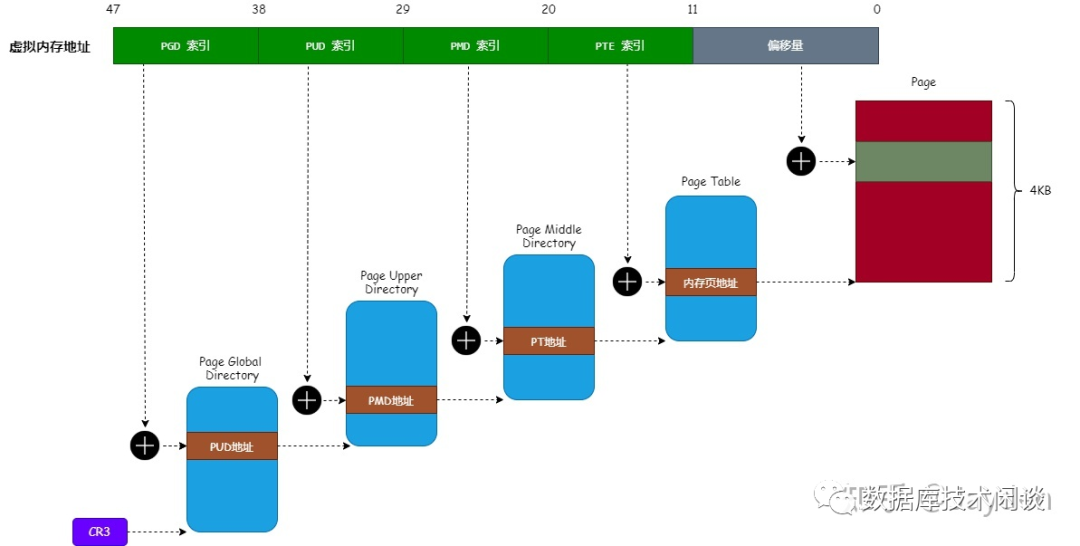

内存映射是以内存页为单位，默认大小是 4KB 。在 64位系统中，Linux 只使用了 64位虚拟地址中的前 48 位，并且分为 5 部分。最后一部分长度为 12 ，对应的是物理内存页内偏移地址（容量 4KB）。前面 4 部分设计主要是降低页表管理成本，不是本文重点。

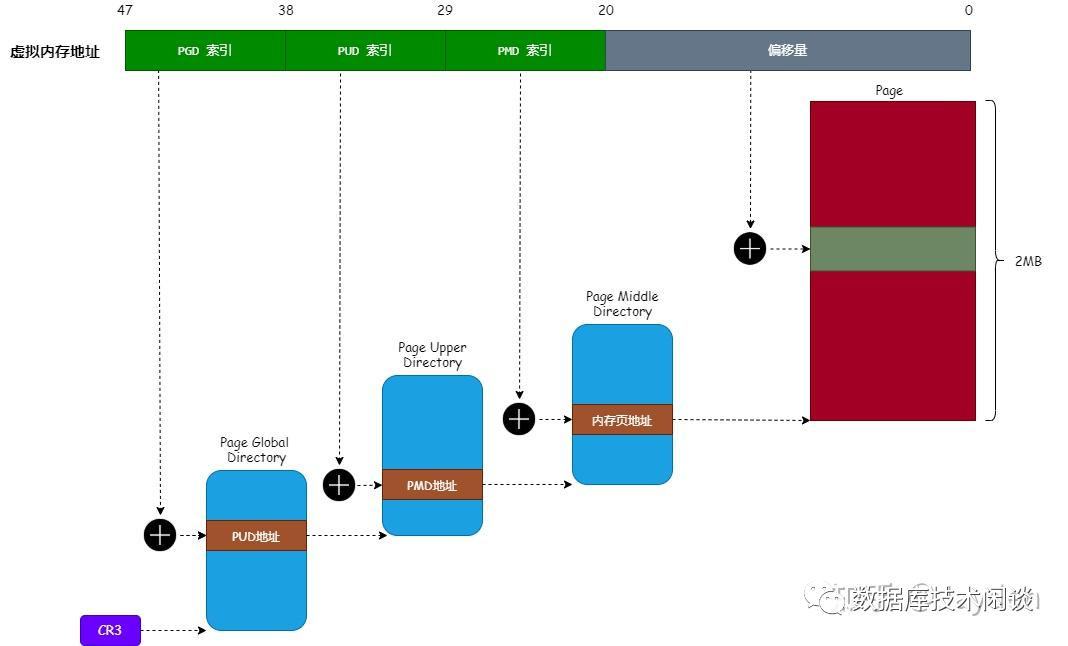

现在物理内存都很大，4KB 的页表就显得非常小，导致页表项非常多，占用的内存也很大。所以才有更大的内存页出现了。如 2MB 的页表（据说还有支持1GB，没见过不讨论）。此时虚拟内存地址只需要 4 部分，最后一部分长度 21 位，是内存大页内的偏移地址。

大页的好处就是：

减少 TLB（Translation Lookaside Buffer）的失效情况。
减少页表的内存消耗。
减少 PageFault（缺页中断）的次数。

要使用大页（HugePage）需要修改Linux 内核参数 vm.nr_hugepages ，并且应用代码也要支持。技术细节可能是使用 mmap 申请 2MB 对齐的内存映射到匿名的 Hugetlb 文件系统。

Redhat 6 推出了透明大页技术，可以自动根据应用内存申请需求分配出大页。为了满足这个需求，内核尝试申请物理地址连续的内存。如果找不到就会由后台进程 khugepaged 周期性的将零散的小内存页替换为内存大页。内核的这个技术就是透明大页技术（THP），但并不适合数据库场景。所以基本上所有关系数据库都会要求关闭透明大页。

下面我们看一个测试环境。

透明大页示例

默认情况下 Linux 或 CentOS 都会开启透明大页，关闭大页。查看下面文件可以确认这点。并且有内核进程 [khugepaged] 。

[root@OB03 soft]# tree sys/kernel/mm/transparent_hugepage/
/sys/kernel/mm/transparent_hugepage/
├── defrag
├── enabled
├── khugepaged
│   ├── alloc_sleep_millisecs
│   ├── defrag
│   ├── full_scans
│   ├── max_ptes_none
│   ├── pages_collapsed
│   ├── pages_to_scan
│   └── scan_sleep_millisecs
└── use_zero_page


1 directory, 10 files


[root@OB03 soft]# cat sys/kernel/mm/transparent_hugepage/enabled
[always] madvise never
[root@OB03 soft]# cat sys/kernel/mm/transparent_hugepage/defrag
[always] madvise never
[root@OB03 soft]# ps -ef | grep khugepaged |grep -v grep
root     24101     2  0 06:21 ?        00:00:00 [khugepaged]

当前测试环境是一台 OB 服务器（虚拟机），内存只有 24 GB ，OB 进程 observer 大概使用了 16GB 。

[root@OB03 soft]# cat proc/meminfo | grep AnonHugePages
AnonHugePages:    4298752 kB
[root@OB03 soft]# cat proc/meminfo | grep PageTable
PageTables:        49576 kB
[root@OB03 soft]# free -h
              total        used        free      shared  buff/cache   available
Mem:            23G         15G        2.9G        497M        5.1G        2.1G
Swap:            0B          0B          0B

从上面查询知 THP 分配的匿名大页有 4298752 kB（4 GB），页表的大小约 49576 kB（48MB）。

再查看一下 OB 进程 observer 的透明大页使用量，能够看到一部分进程的内存有一部分是用匿名大页。

[root@OB03 soft]# awk  '/AnonHugePages/ { if($2>4){print FILENAME " " $0; system("ps -fp " gensub(/.*\/([0-9]+).*/, "\\1", "g", FILENAME))}}' proc/*/smaps
/proc/898/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
polkitd    898     1  0  2022 ?        00:04:01 usr/lib/polkit-1/polkitd --no-debug
/proc/898/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
polkitd    898     1  0  2022 ?        00:04:01 usr/lib/polkit-1/polkitd --no-debug
/proc/909/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
root       909     1  0  2022 ?        00:30:19 usr/sbin/NetworkManager --no-daemon
/proc/9629/smaps AnonHugePages:    366592 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:49:29 home/admin/oceanbase/bin/observer
/proc/9629/smaps AnonHugePages:     22528 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:49:29 home/admin/oceanbase/bin/observer
/proc/9629/smaps AnonHugePages:     88064 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:49:29 home/admin/oceanbase/bin/observer

禁用透明大页 THP

透明大页可以在运行时禁用，这只影响于后续的内存分配。已经分配的匿名大页并不会回收。

[root@OB03 soft]# echo never > /sys/kernel/mm/transparent_hugepage/defrag
[root@OB03 soft]# echo never > /sys/kernel/mm/transparent_hugepage/enabled
[root@OB03 soft]# cat /sys/kernel/mm/transparent_hugepage/defrag
always madvise [never]
[root@OB03 soft]# cat /sys/kernel/mm/transparent_hugepage/enabled
always madvise [never]
[root@OB03 soft]# ps -ef | grep khugepaged |grep -v grep
[root@OB03 soft]#
[root@OB03 soft]# awk  '/AnonHugePages/ { if($2>4){print FILENAME " " $0; system("ps -fp " gensub(/.*\/([0-9]+).*/, "\\1", "g", FILENAME))}}' /proc/*/smaps
/proc/898/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
polkitd    898     1  0  2022 ?        00:04:01 /usr/lib/polkit-1/polkitd --no-debug
/proc/898/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
polkitd    898     1  0  2022 ?        00:04:01 /usr/lib/polkit-1/polkitd --no-debug
/proc/909/smaps AnonHugePages:      2048 kB
UID        PID  PPID  C STIME TTY          TIME CMD
root       909     1  0  2022 ?        00:30:19 /usr/sbin/NetworkManager --no-daemon
/proc/9629/smaps AnonHugePages:    366592 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:53:29 /home/admin/oceanbase/bin/observer
/proc/9629/smaps AnonHugePages:     22528 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:53:29 /home/admin/oceanbase/bin/observer
/proc/9629/smaps AnonHugePages:     90112 kB
UID        PID  PPID  C STIME TTY          TIME CMD
admin     9629     1 99  2022 ?        143-02:53:29 /home/admin/oceanbase/bin/observer

要永久禁用 THP 有两个方法。

方法一：修改开机启动文件

vim + /etc/rc.d/rc.local


if test -f /sys/kernel/mm/transparent_hugepage/enabled; then
echo never > /sys/kernel/mm/transparent_hugepage/enabled
fi
if test -f /sys/kernel/mm/transparent_hugepage/defrag; then
echo never > /sys/kernel/mm/transparent_hugepage/defrag
fi

修改启动文件权限。

chmod +x /etc/rc.d/rc.local

最后一步很重要，否则有可能不会生效。

方法二：修改 grub.conf

备份 grub.conf 文件。

cp /etc/default/grub /etc/default/grub.`date +%F`.bak

修改 grub.conf 文件。

vim /etc/default/grub
GRUB_CMDLINE_LINUX="rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet numa=off elevator=deadline transparent_hugepage=never"

执行命令生成 grub.cfg 配置文件。

grub2-mkconfig

上面修改需要重启主机才生效。不过重启之前还建议同时设置一下大页（HugePage）。

设置大页 HugePage

首先判断一下是否开启了大页。

查看系统的大页使用量

[root@OB03 ~]# grep HugePages /proc/meminfo
AnonHugePages:      2048 kB
HugePages_Total:       0
HugePages_Free:        0
HugePages_Rsvd:        0
HugePages_Surp:        0

HugePages_Total 为 0 表示没有开启大页。

这里额外做一步看看 OB 进程的大页使用信息（当然肯定没有用，只是为了跟后面操作对比）。

[root@OB03 ~]# numastat -p `pidof observer`




Per-node process memory usage (in MBs) for PID 5034 (observer)
                           Node 0          Node 1           Total
                  --------------- --------------- ---------------
Huge                         0.00            0.00            0.00
Heap                         0.00            0.00            0.00
Stack                        0.06            0.14            0.20
Private                   6825.28         4455.12        11280.39
----------------  --------------- --------------- ---------------
Total                     6825.34         4455.25        11280.59
[root@OB03 ~]#




[root@OB03 ~]# grep -B 11 'KernelPageSize:     2048 kB' /proc/`pidof observer`/smaps \
   | grep "^Size:" \
   | awk 'BEGIN{sum=0}{sum+=$2}END{print sum/1024}'
0

这里使用了 NUMA 的命令 numastat ，可以看到两个 NUMA node 的内存分配信息。在这个测试环境里，默认开启了 NUMA 。通常数据库都是建议关掉 NUMA 。这是另外一个话题，不在这里展开。我们暂时忽略这个。NUMA 只是可能会影响性能，并不会影响大页的使用。

开启大页的方法很简单，就是修改内核参数文件 /etc/sysctl.conf ，指定大页内存大小。由于大页的页大小是 2MB，所以实际大页数量是大页内存总大小除以页大小的值。这里我分配 16GB+ 大页内存。比实际 observer 进程需要的内存稍大一些。

[root@OB03 ~]# vim + /etc/sysctl.conf
vm.nr_hugepages = 8200

在修改内核参数后不要轻易的运行 sysctl -p 命令生效。首先要判断一下主机的可用内存是否足够，否则可能会导致服务器 Hang。

通常做法是重启服务器。

OB 使用大页示例

再次运行命令确认操作系统大页设置生效了。

[root@OB03 ~]# grep HugePages /proc/meminfo
AnonHugePages:      2048 kB
HugePages_Total:    8200
HugePages_Free:     8200
HugePages_Rsvd:        0
HugePages_Surp:        0

HugePages_Total 值大于 0 ，并且是之前的设置值，说明大页生效了。此时 OB 进程还没有启动，所以还没有程序使用大页。这里还看到 AnonHugePages 也有值，其原因是有一个程序还使用了透明大页，由于很小可以忽略不计。

[root@OB03 ~]# free -h
              total        used        free      shared  buff/cache   available
Mem:            23G         16G        5.1G        8.9M        1.4G        2.7G
Swap:            0B          0B          0B
[root@OB03 ~]#

从 free 命令看出，当开启大页后， used 内存就会包含大页的内存，这部分属于专用内存。

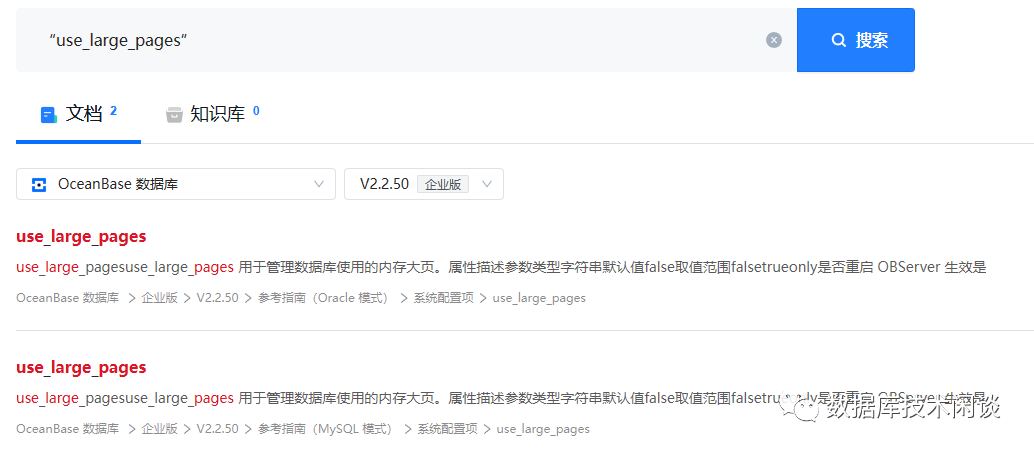

前面说了，光操作系统支持大页还不够，还要应用程序支持，也就是看 OB 进程 observer 是否支持大页。从 OB 官网文档看，从企业版 V2.2.50 开始才支持大页，参数名：use_large_pages ，默认值是 false ，即不使用内存大页。

就当前重启的这台服务器而言，OB 进程还没有拉起。实际上应该无法拉起。因为主机大部分内存已经分配给大页了，而 OB 进程默认是不使用内存大页的，所以 OB 进程启动大概率是会报内存不足错误。

下面在命令行下启动 OB 进程，增加参数使用内存大页。

[admin@OB03 ~]$ cd oceanbase/
[admin@OB03 oceanbase]$ bin/observer -o "use_large_pages=true"
bin/observer -o use_large_pages=true
optstr: use_large_pages=true
[admin@OB03 oceanbase]$ ps -ef|grep observer |grep -v grep
admin    13167     1 99 14:50 ?        00:00:23 bin/observer -o use_large_pages=true
[admin@OB03 oceanbase]$

为了观察 OB 对大页内存使用效果，我单独开个窗口对这个节点上的 OB 租户跑 BenchmarkSQL TPC-C 压测程序。大家可以通过下面观察的结果再跟之前分享的 ORACLE 内存的观察效果进行对比。

首先观察 free 命令的输出。这一块跟之前没有大的变化。OB 的内存计算在 used 内，不在 buff/cache 中。

[root@OB03 ~]# grep HugePages /proc/meminfo
AnonHugePages:      2048 kB
HugePages_Total:    8200
HugePages_Free:      705
HugePages_Rsvd:      704
HugePages_Surp:        0


[root@OB03 ~]# free -h
              total        used        free      shared  buff/cache   available
Mem:            23G         17G        4.0G        8.9M        1.6G        1.7G
Swap:            0B          0B          0B
[root@OB03 ~]#

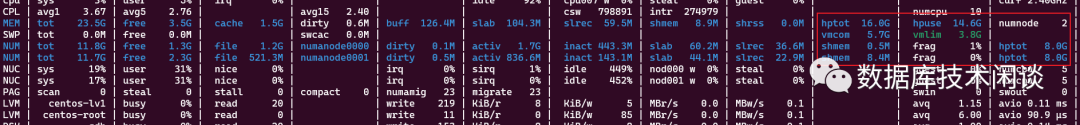

然后观察 atop 命令的输出。可以看到两个 NUMA node 的内存使用情况。其中字段 hptot 有值就表示开启了大页，字段 hpuse 表示实际大页内存的使用大小，这个随着 OB 业务读写而变化。

再单独观察一下 OB 进程的内存使用情况，这个也是随着 OB 读写活动而变化。

[root@OB03 ~]# numastat -p `pidof observer`


Per-node process memory usage (in MBs) for PID 31722 (observer)
                           Node 0          Node 1           Total
                  --------------- --------------- ---------------
Huge                      7936.00         2124.00        10060.00
Heap                         0.00            0.00            0.00
Stack                        0.02            0.17            0.20
Private                    285.88          746.56         1032.43
----------------  --------------- --------------- ---------------
Total                     8221.90         2870.73        11092.63
[root@OB03 ~]#
[root@OB03 ~]# grep -B 11 'KernelPageSize:     2048 kB' /proc/`pidof observer`/smaps \
>    | grep "^Size:" \
>    | awk 'BEGIN{sum=0}{sum+=$2}END{print sum/1024}'
11786

从上面也可以看出开启 NUMA 后，两个 NUMA node 实际分配的内存并不一样。由于 OB 数据库是单进程程序，没必要做 NUMA CPU 绑定，内存的这个行为肯定是会影响 OB 的最大性能。所以 OB 部署也是建议禁用 NUMA 特性（需要从主机 BIOS 里禁用，具体要咨询服务器厂商）。
