OPPO 大数据诊断利器“罗盘”开源，支持 DolphinScheduler 等调度任务诊断

海豚调度 2023-04-07

1484

点击蓝字关注我们

PART

背景

OPPO 大数据平台目前有 20+个服务组件，数据量超 1EB，离线任务数近百万，实时任务数千，数据开发分析师超千人。这也带来了系统复杂度的问题，一方面是用户经常对自己的任务运行状况“摸不着头脑”，不管是性能问题，还是参数配置问题，甚至是一些常见的权限报错问题，都需要咨询平台给出具体的解决方案。

另一方面是平台面对各类繁杂任务，运维人员经常需要对任务故障定位和排除，由于任务链路长，组件日志多，运维压力大。因此急需对任务进行实时监控和诊断，不仅要能够帮助用户快速定位异常问题，还需给出具体的建议和优化方案，同时还能治理各类“僵尸”和不合理任务，从而达到降本增效的目的。据调研，目前业界尚无成熟的开源任务诊断平台。为此，OPPO 大数据平台开发了大数据诊断平台，通过诊断平台周优化任务实例数超2 万，取得了良好的效果。

“罗盘”（Compass）便是基于 OPPO 内部大数据诊断平台的开源项目（项目地址：https://github.com/cubefs/compass），可用于诊断 DolphinScheduler等调度平台上所运行的大数据任务。

PART

罗盘核心功能

罗盘目前已支持非侵入式即时诊断、工作流层异常诊断、多版本 Spark、Hadoop 2.x 和 3.x 任务日志诊断和解析、引擎层异常诊断、日志匹配规则编写和异常阈值调整等功能和特性，并支持多种主流调度平台，例如 DolphinScheduler 或自研调度等。

其中，对于非侵入式，即时诊断功能，罗盘不但实现了对调度平台的解耦，还能在任务运行结束后即时诊断，同时提供了丰富的 UI 展示服务。

这里以 DolphinScheduler 调度平台为例。

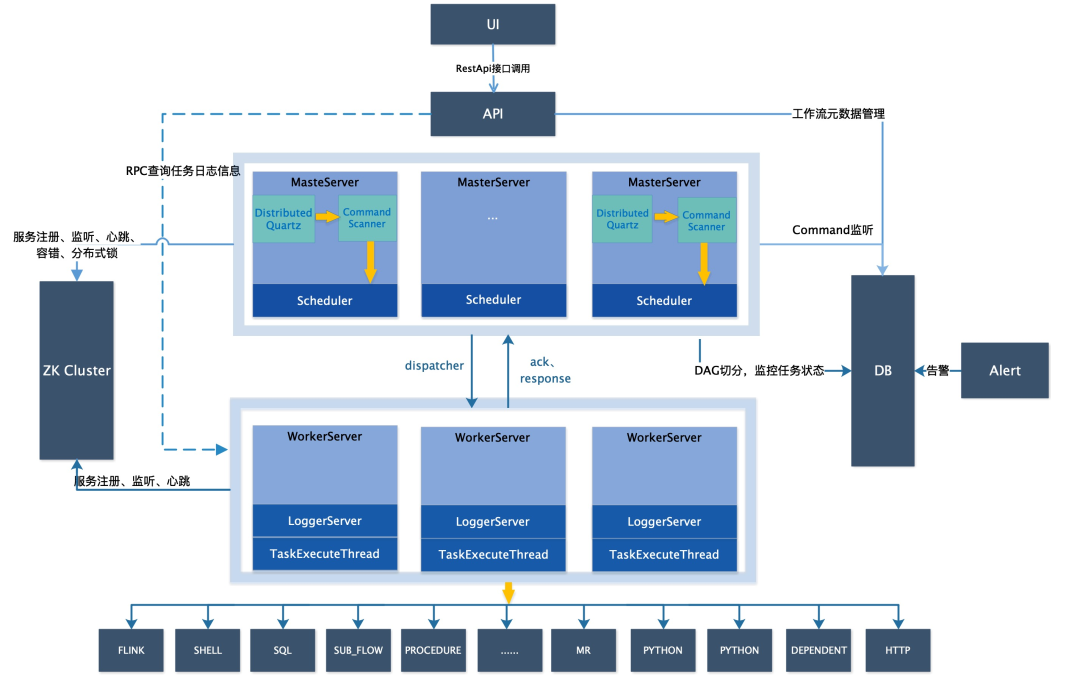

从架构上看，MasterServer 主要负责 DAG 任务切分、任务提交监控并持久化任务实例数据到 DB 中，WorkerServer 主要负责任务的执行和提供日志服务，同时在 UI 提供了查看远程日志的功能。为了能够获取任务元数据和相关日志进行诊断，一个方式是在 MasterServer 中监听任务状态事件，另一个方式是订阅 MySQL binlog 日志。为了减少对 DolphinScheduler 的修改，我们采取了第二种方式。

因此只需要在 DolphinScheduler 创建一个工作流，并运行，等待运行结束，用户便可在罗盘上看到该任务运行失败等异常。

PART

DolphinScheduler & Compass

DolphinScheduler 是一个分布式和可扩展的开源工作流协调平台，具有强大的 DAG 可视化界面，有着丰富的使用场景，提供 Spark、Hive 和 Flink 等 30+种类型的任务，可靠性高和拓展性强。DolphinScheduler 经历了多年的实践和积累，已经成为了一个成熟的开源项目，并有着广泛的用户群体。

（一）部署体验

这里我们以 DolphinScheduler（2.0.6 版本）为例，体验如何快速集成罗盘。如果你还没有部署 DolphinScheduler，可参考官网部署指南：https://dolphinscheduler.apache.org/zh-cn/docs/2.0.6/%E9%83%A8%E7%BD%B2%E6%8C%87%E5%8D%97_menu。

如果你已经在使用 DolphinScheduler，那么只需要部署罗盘即可。罗盘支持单机和集群部署，如果你想要快速体验罗盘的功能，可使用单机部署模式，罗盘依赖 Kafka、Redis、zookeeper 和 ElasticSearch，需要提前安装，依赖服务完成后即可通过部署脚本进行罗盘部署：

代码编译

git clone https://github.com/cubefs/compass.git
cd compass
mvn package -DskipTests

修改配置

cd dist/compass

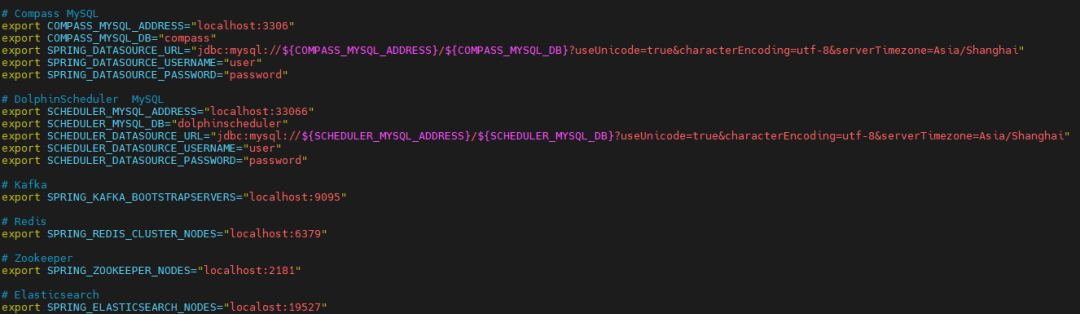

# 修改数据源和相关配置,如下图
vim bin/compass_env.sh

一键部署

./bin/start_all.sh

（二）使用示例

首先在 DolphinScheduler 创建好项目

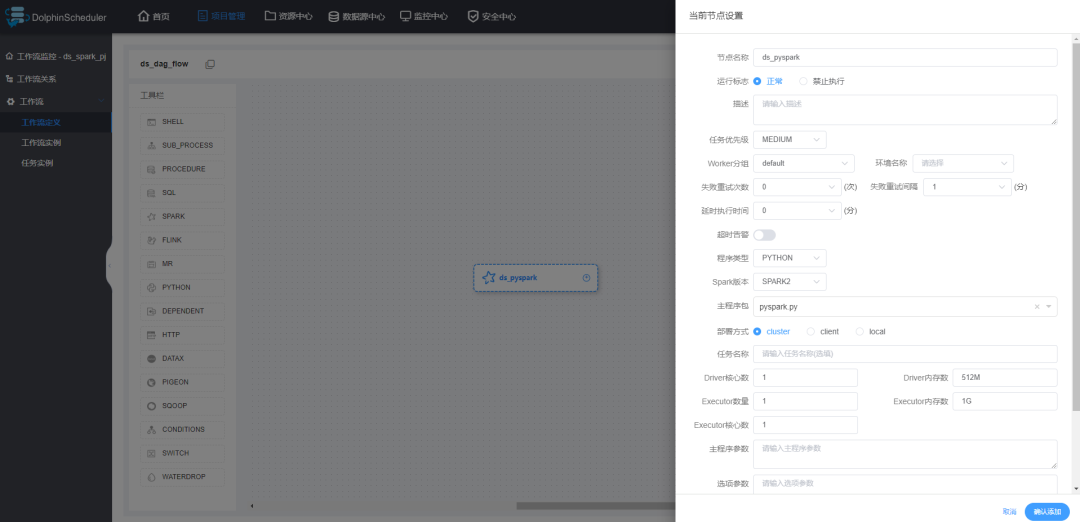

然后创建一个 SPARK 任务的工作流

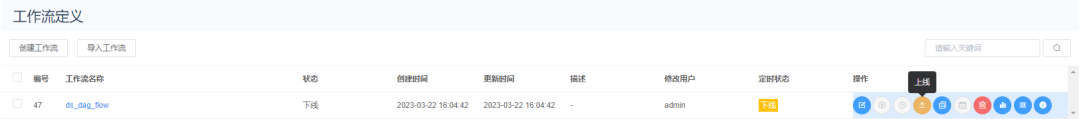

最后上线该任务和运行

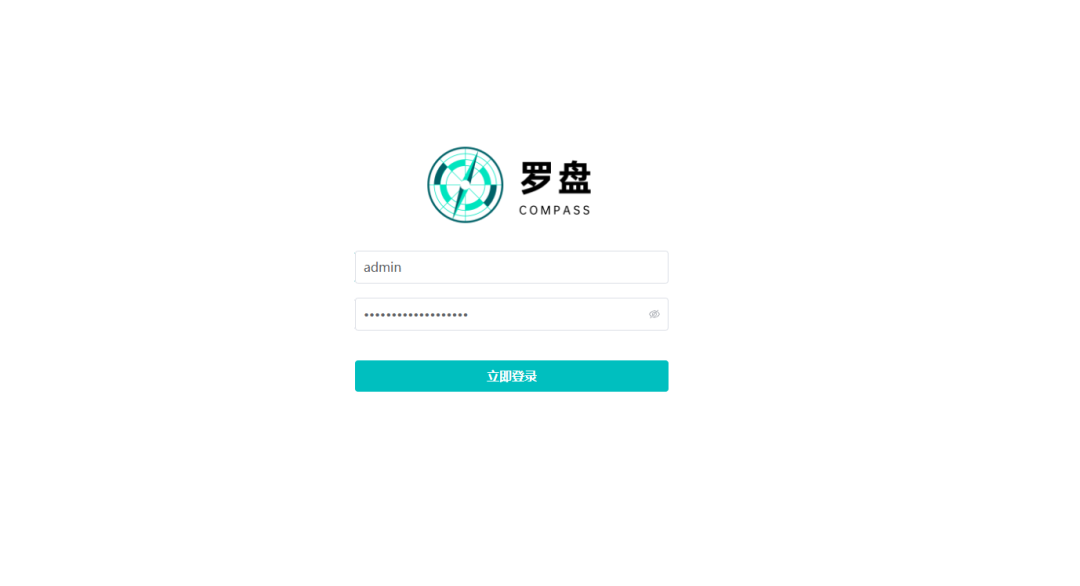

打开罗盘 Web UI，默认路径为 http://localhost:7075/compass/ ，输入 DolphinScheduler 的账号密码，罗盘自动同步了 DolphinScheduler 用户信息。

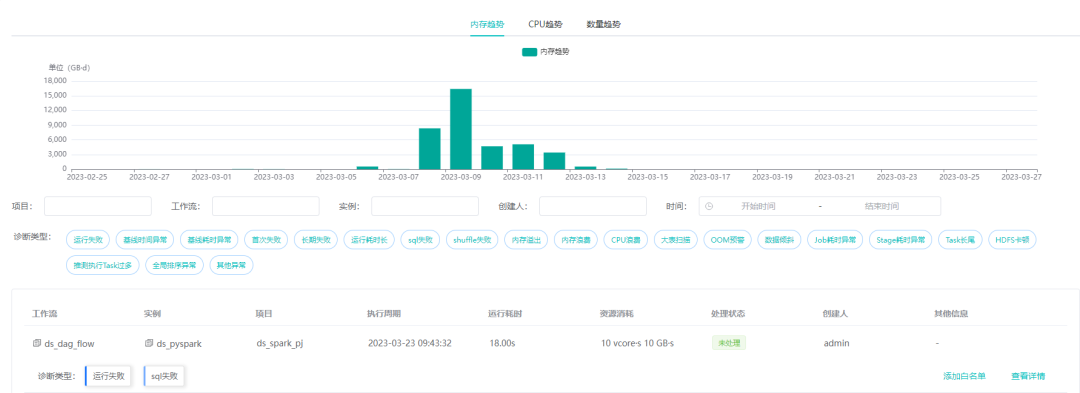

最后进入任务运行页面，便可以看到所有的异常任务诊断信息。
