本文主要讲mysql连接协议.
了解了mysql的连接协议后, 就可以直接写mysql连接(驱动)了, 就可以模拟mysql client去连接数据库了, 还能模拟mysql服务端, 就可以制作mysql中间件来做读写分离, 分布式数据库 之类的了. 不过本文不会讲到那么多
读前须知:
本文使用的密码加密策略为 NativePassword
本文不使用SSL

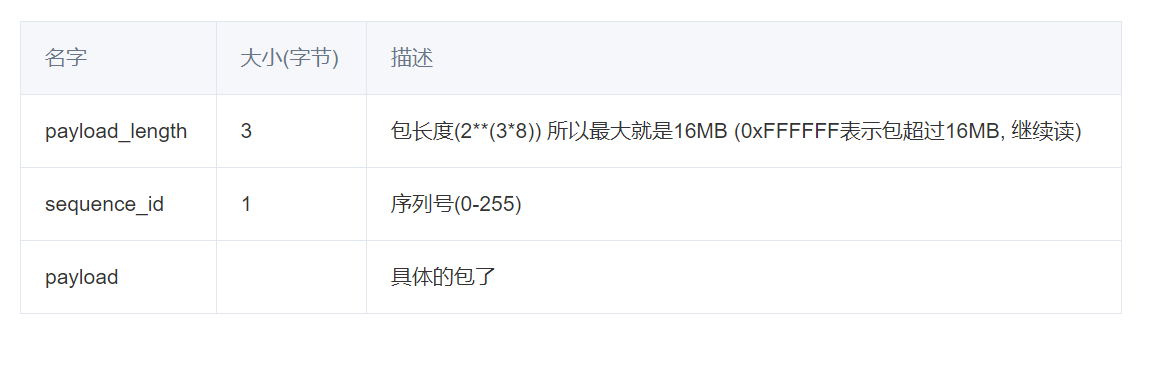

mysql包格式如下
MYSQL连接过程
过程如下:
client 连接 server (socket.connect())
server 发送握手协议(包括数据库版本, 加密策略,capability_flags, salt等信息) (HandshakeV10)
client 回复账号密码等信息 (HandshakeResponse41)
server回复 OK/ERR 包, 如果是err包, 客户端和服务端就会断开连接. OK包就进入命令解析阶段(下章讲)
连接详情(含py)
connect
客户端直接建立socket连接即可. (本文不含本地socket, 均走TCP)
执行如下py代码连接mysql后, 服务端就会发送handshake包(扫描服务器版本就可以使用这种方法,这一步不要账号密码)
import socket
sock = socket.create_connection(('192.168.101.21',3308)) #比socket.scoket好用些
sock.settimeout(None)
rf = sock.makefile("rb") #把网络映射为IO, 方便写, 也可以不要. 就使用recv/send
seq_id = 0 #包的序号
HandshakeV10
本文解析的handshake为v10版本.

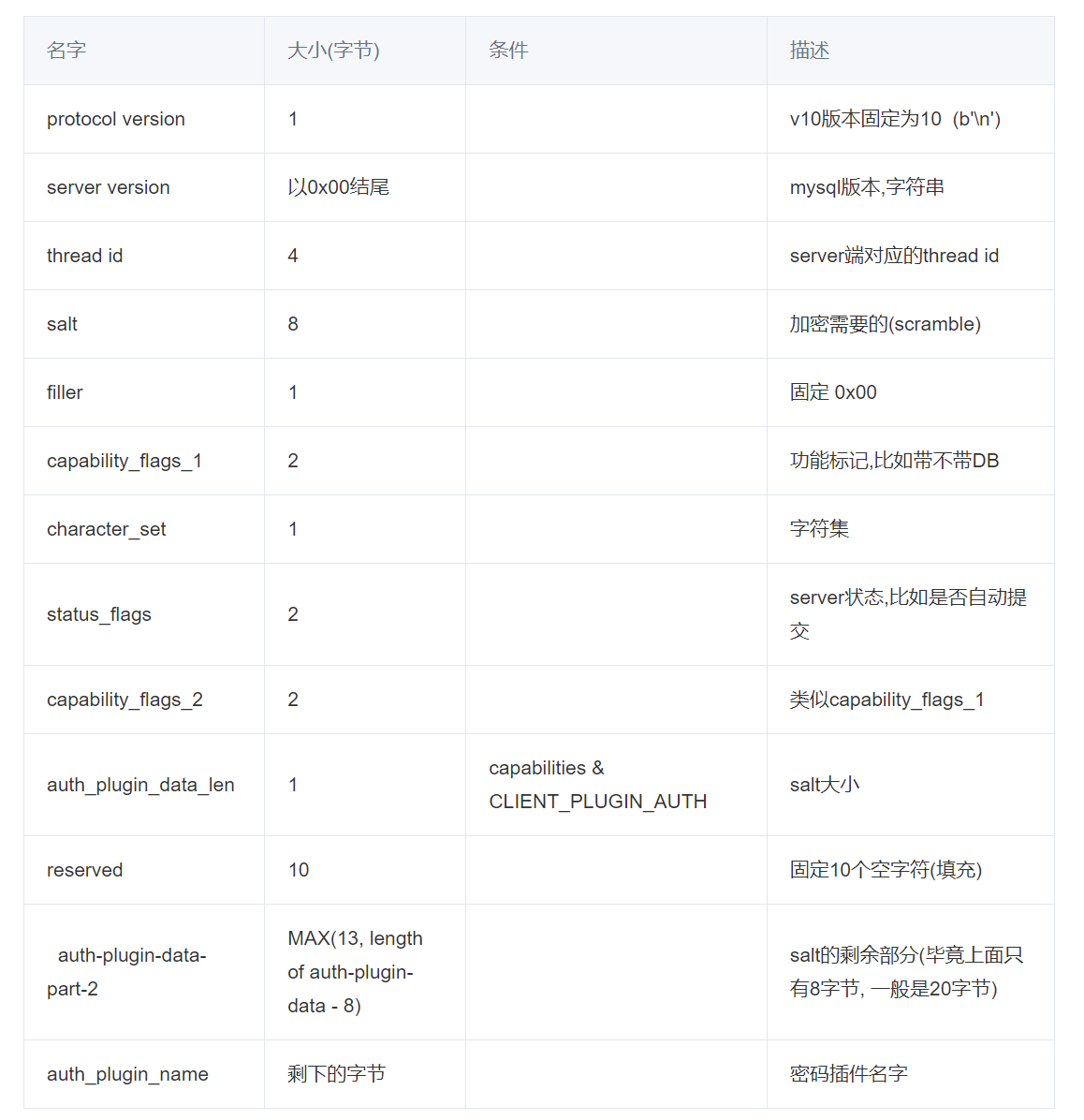

格式如下
salt
mysql的NativePassword加密策略虽然是做两次 sha1 就行, 但是网络传说中不安全(会被截获), 所以服务端每次都会生成随机的salt给密码加密. 就是加盐…
注意:每次连接的salt都不一样
capability_flags
客户端服务端通用的, 固定4(2+2)字节(32bit) , 每个bit位代表一个, 比如第九位代表CLIENT_PROTOCOL_41
本文客户端使用CAPABILITIES = (
LONG_PASSWORD
| LONG_FLAG
| PROTOCOL_41
| TRANSACTIONS
| SECURE_CONNECTION
| MULTI_RESULTS
| PLUGIN_AUTH
| PLUGIN_AUTH_LENENC_CLIENT_DATA
| CONNECT_ATTRS
)
即3842565, 换成bit就是如下
#[ 1 if 3842565 & ( 1 << x ) else 0 for x in range(32) ]
[1, 0, 1, 0, 0, 0, 0, 0, 0, 1, 0, 0, 0, 1, 0, 1, 0, 1, 0, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
character_set
就是字符编号, 可以在mysql服务端查询编号, 比如45表示utf8mb4
select id, character_set_name, collation_name, is_default from information_schema.collations order by id;
auth_plugin_name
就是加密插件名字, 本文使用mysql_native_password
HandshakeResponse41

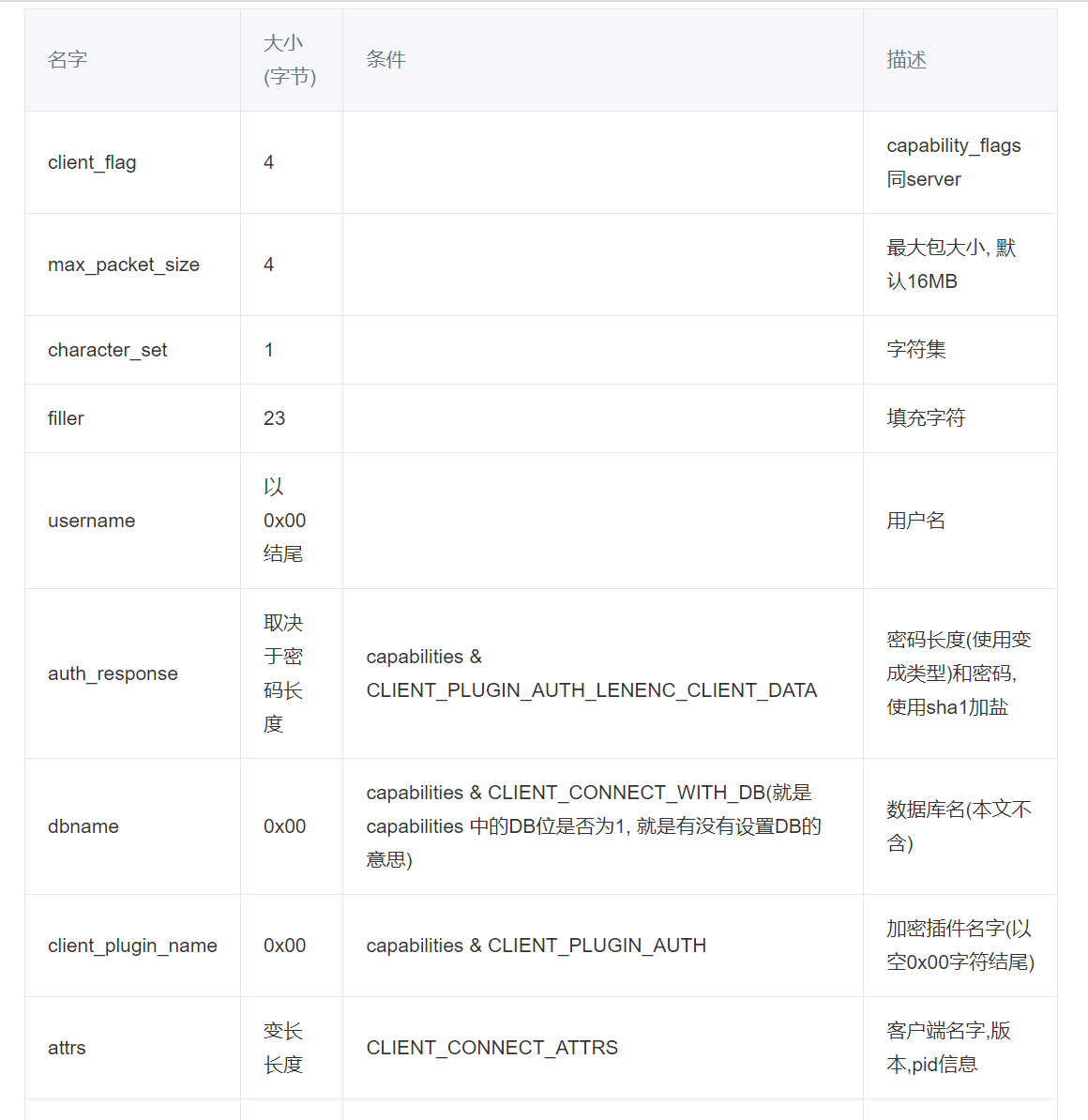

本文解析的为HandshakeResponse41
auth_response
密码长度+密码
密码长度使用变长类型, 可参考https://cloud.tencent.com/developer/article/2237558
密码是加密的, 可使用如下函数加密, 也可以使用官方的c代码(sql/auth/password.c::scramble)
#参考的pymysql
#之前的巡检脚本也有关于native_password加密的, sql参考:select CONCAT('*', UPPER(SHA1(UNHEX(SHA1('password')))));
import hashlib
def native_password(password,salt):
stage1 = hashlib.sha1(password).digest()
stage2 = hashlib.sha1(stage1).digest()
rp = hashlib.sha1(salt)
rp.update(stage2)
result = bytearray(rp.digest())
for x in range(len(result)):
result[x] ^= stage1[x]
return result
capabilities
比如你要设置 数据库的话, 就
self.server_capabilities & MYSQL_CONNECT_WITH_DB #与MYSQL_CONNECT_WITH_DB (1 << 3)相与就是设置第N位为1
OK/ERR
Ok包就是 第一字节为 0x00
err包就是 第一字节为 0xfe
验证查看
上面已经解析了mysql的连接过程了, 这里就使用python连接看看
bytes([self._next_seq_id]) 写成了bytes(self._next_seq_id) 坑了我2小时… 一致报Got packets out of order…

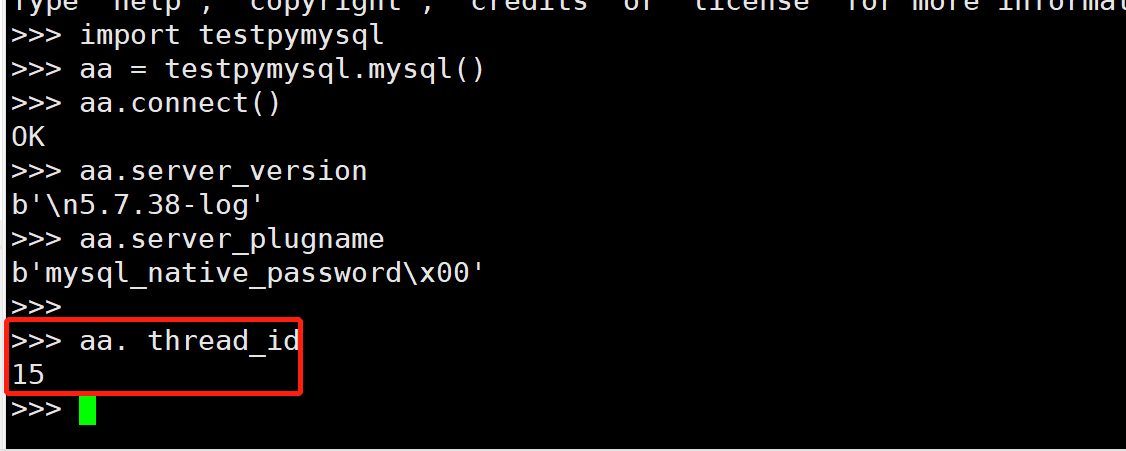

import testpymysql
aa = testpymysql.mysql()
aa.connect()

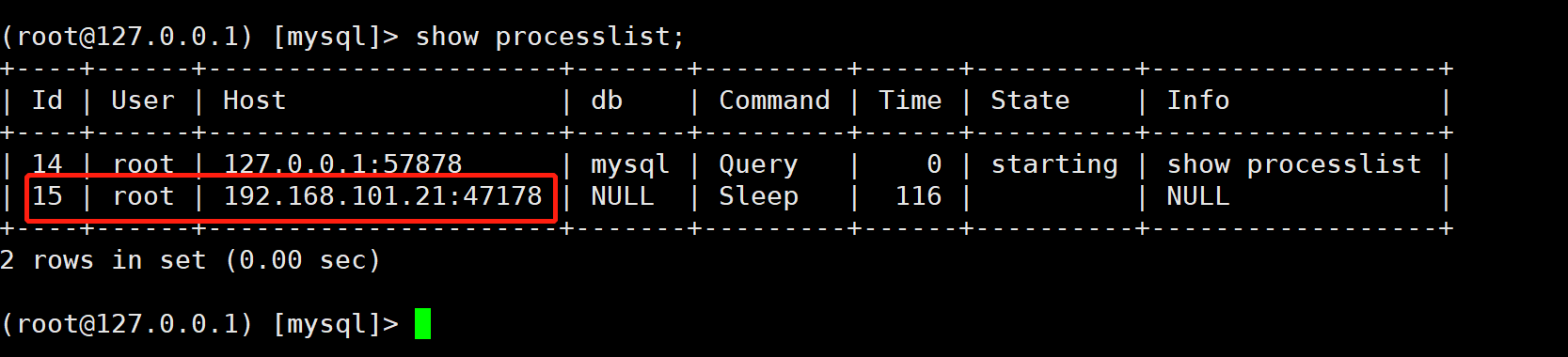

显示没问题, 去服务端瞧瞧, 也没得问题, 信息都是对得上的, 说明我们解析mysql连接协议成功了. 下章在讲发送SQL命令
总结
-
mysql包 分为header(3+1)和payload
-
当连上mysql的时候, mysql就会发送它的版本信息和salt过来
-
客户端根据salt把密码加密发送过去, 如果成功就返回OK包, 失败就返回err包

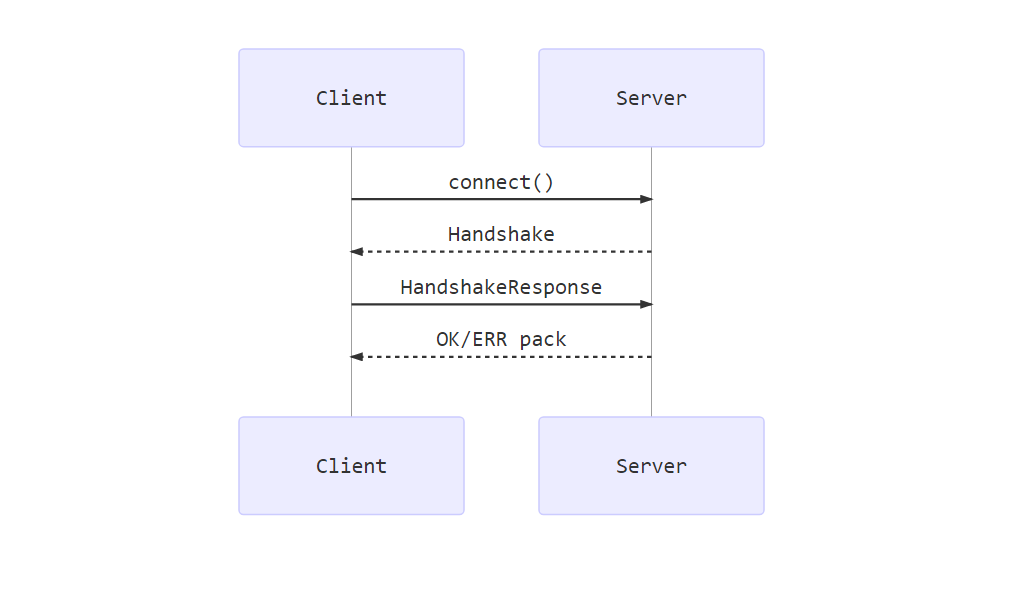

Client ->> Server : connect()
Server -->> Client : Handshake
Client ->> Server : HandshakeResponse
Server -->> Client : OK/ERR pack
mysql的字符常量均为 0x00结尾. 可变长字符 均为: 变长长度+值.
参考资料
mysql官方: https://dev.mysql.com/doc/dev/mysql-server/latest/
pymsyql: https://github.com/PyMySQL/PyMySQL
一个有趣的实验
上面已经解析了mysql的连接了, 那么我们就可以模拟mysql服务端了

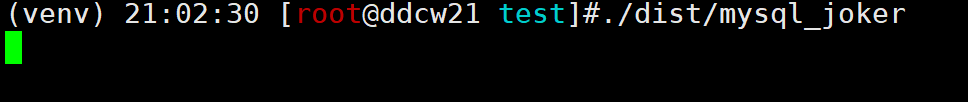

测试代码链接: https://github.com/ddcw/ddcw/blob/master/python/mysql_joker.py

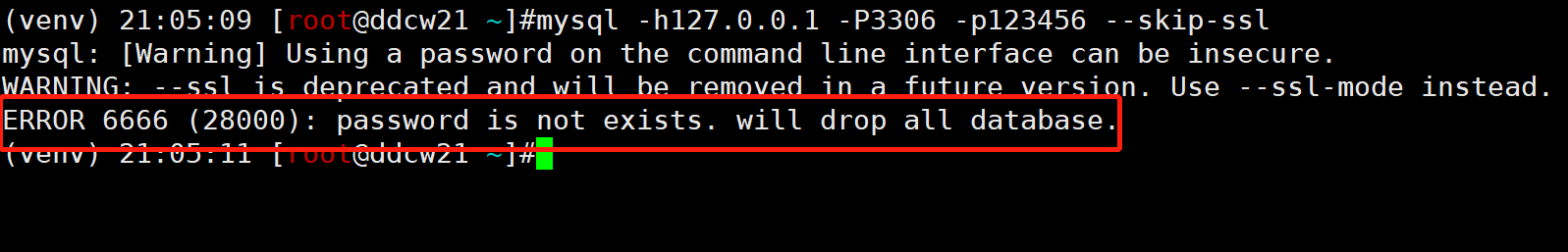

然后客户端使用mysql连接测试, 就出现了password is not exists. will drop all database.
附完整源码
import hashlib
import socket
import struct
import os
#来自pymysql 变长字段
def _lenenc_int(i):
if i < 0:
raise ValueError("Encoding %d is less than 0 - no representation in LengthEncodedInteger" % i)
elif i < 0xFB:
return bytes([i])
elif i < (1 << 16):
return b"\xfc" + struct.pack("<H", i)
elif i < (1 << 24):
return b"\xfd" + struct.pack("<I", i)[:3]
elif i < (1 << 64):
return b"\xfe" + struct.pack("<Q", i)
else:
raise ValueError("Encoding %x is larger than %x - no representation in LengthEncodedInteger"% (i, (1 << 64)))
def native_password(password,salt):
stage1 = hashlib.sha1(password).digest()
stage2 = hashlib.sha1(stage1).digest()
rp = hashlib.sha1(salt)
rp.update(stage2)
result = bytearray(rp.digest())
for x in range(len(result)):
result[x] ^= stage1[x] #异或, 不一样则为1
return result
def btoint(bdata,t='little'):
return int.from_bytes(bdata,t)
class mysql(object):
def __init__(self):
self.host = '192.168.101.21'
self.port = 3308
self.user = 'root'
self.password = '123456'
def read_pack(self,):
pack_header = self.rf.read(4)
btrl, btrh, packet_seq = struct.unpack("<HBB", pack_header)
pack_size = btrl + (btrh << 16)
self._next_seq_id = (self._next_seq_id + 1) % 256
bdata = self.rf.read(pack_size) #也懒得考虑超过16MB的包了
return bdata
def write_pack(self,data):
#3字节长度, 1字节seq, data
bdata = struct.pack("<I", len(data))[:3] + bytes([self._next_seq_id]) + data
self.sock.sendall(bdata)
self._next_seq_id = (self._next_seq_id + 1) % 256
def handshake(self,bdata):
i = 0 #已经读取的字节数, 解析binlog的时候也是这么用的.....
protocol_version = bdata[:1] #只解析10
server_end = bdata.find(b"\0", i)
self.server_version = bdata[i:server_end]
i = server_end + 1
self.thread_id = btoint(bdata[i:i+4])
i += 4
self.salt = bdata[i:i+8]
i += 9 #还有1字节的filter, 没啥意义,就不保存了
self.server_capabilities = btoint(bdata[i:i+2])
i += 2
self.server_charset = btoint(bdata[i:i+1])
i += 1
self.server_status = btoint(bdata[i:i+2])
i += 2
self.server_capabilities |= btoint(bdata[i:i+2]) << 16 #往左移16位 为啥不把capability_flags_1和capability_flags_2和一起呢
i += 2
salt_length = struct.unpack('<B',bdata[i:i+1])[0] #懒得去判断capabilities & CLIENT_PLUGIN_AUTH了
salt_length = max(13,salt_length-8) #前面已经有8字节了
i += 1
i += 10 #reserved
self.salt += bdata[i:i+salt_length]
i += salt_length
self.server_plugname = bdata[i:]
def HandshakeResponse41(self,):
client_flag = 3842565 #不含DBname
#client_flag |= 1 << 3
charset_id = 45 #45:utf8mb4 33:utf8
#bdata = client_flag.to_bytes(4,'little') #其实应该最后在加, 毕竟还要判断很多参数, 可能还需要修改, 但是懒
bdata = struct.pack('<iIB23s',client_flag,2**24-1,charset_id,b'')
bdata += self.user.encode() + b'\0'
auth_password = native_password(self.password.encode(), self.salt[:20])
auth_response = _lenenc_int(len(auth_password)) + auth_password
bdata += auth_response
bdata += b"mysql_native_password" + b'\0'
#本文有设置连接属性, 主要是为了方便观察
attr = {'_client_name':'ddcw_for_pymysql', '_pid':str(os.getpid()), "_client_version":'0.0.1',}
#key长度+k+v长度+v
connect_attrs = b""
for k, v in attr.items():
k = k.encode()
connect_attrs += _lenenc_int(len(k)) + k
v = v.encode()
connect_attrs += _lenenc_int(len(v)) + v
bdata += _lenenc_int(len(connect_attrs)) + connect_attrs
self.write_pack(bdata)
auth_pack = self.read_pack() #看看是否连接成功
if auth_pack[:1] == b'\0':
print('OK',)
else:
print('FAILED',auth_pack)
def connect(self):
sock = socket.create_connection((self.host, self.port))
sock.settimeout(None)
self.sock = sock
self.rf = sock.makefile("rb")
self._next_seq_id = 0
#解析server的握手包
bdata = self.read_pack()
self.handshake(bdata)
#握手.发账号密码
self.HandshakeResponse41()
