AntDB 是基于PostgreSQL 的分布式架构，包括计算节点（Coordinator）、数据节点（Datanode）、全局事务管理器（GTMCoordinator）和管理节点（ADBManager）四种组件，其中 GTMCoordinator 和 Datanode 为有状态的组件， 需要考虑容灾，一般情况下有备节点（Slave 节点），如图 3-1 所示。

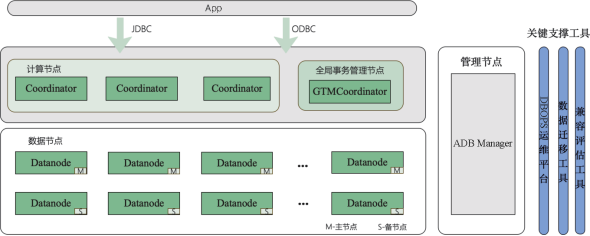

图 3-1 AntDB 架构图
计算节点（Coordinator）：具有 SQL 解析、优化、路由、结果汇聚、分布式事务控制等功能。用户可以连接到此类型的节点上，进行 DDL 等所有的SQL 操作。一般情况下，不需要创建备节点，当某一个 Coordinator 有故障且不可恢复时，可以直接移除此类型的节点，不会对集群产生影响。同时，当有需要的时候，可以增加 Coordinator master 节点。
全局事务管理器（GTMCoordator）：分布式事务管理重要组件，提供事务ID 和事务快照以及全局序列号、时间戳，参与 2PC 提供分布式 MVCC 能力。同时，提供和计算节点（Coordinator）同样的功能，用户可以直接连接到此节点上，执行增删改查。一个集群只能有一个 GTMCoordator MASTER 节点，且需要创建备节点。
数据节点（Datanode）：业务数据存储组件，通过分库分表实现数据库能力水平扩展，支持数据节点分组管理。用户的数据会根据表的分片方式来分布到各个 Datanode 上。目前 AntDB 支持 Hash、Replication、Random、Modulo 四种分片方式。此类型节点只能提供数据读的能力。一般情况下，用户不会直接连接到此类型节点上直接执行操作。数据节点的故障会对集群产生较大影响， 因此，需要创建备节点。
管理节点（ADBManager）：用户可以通过管理节点创建集群、管理集群、参数配置等。目前，除了 ADBManager，还有 AntDB 的配套工具 DBOPS 可以提供更强大的集群管理以及监控功能。
