【2023 · CANN训练营第一季】高阶班 TIKC++算子与接口API

原创 Zixin Huo 2023-05-08

575

TIKC++算子与接口API

1 TIK C++ 算子

1.1 算子执行的不同模式

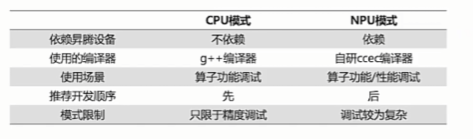

Tik C++ 算子可以用CPU模式或者NPU模式执行

CPU模式∶算子功能调试用，可以模拟在NPU上的计算行为，不需要依赖昇腾设备
NPU模式∶算子功能/性能调试，可以使用NPU的强大算力进行运算加速

使用内置宏__CCE_KT_TEST__标识被宏包括的代码在特定的模式下编译

#ifdef _CCE_Kr_TEST_表示在CPu模式下会编译该段代码
#ifndef _CCE_KT_TEST_ 表示在NPU模式下会编译该段代码

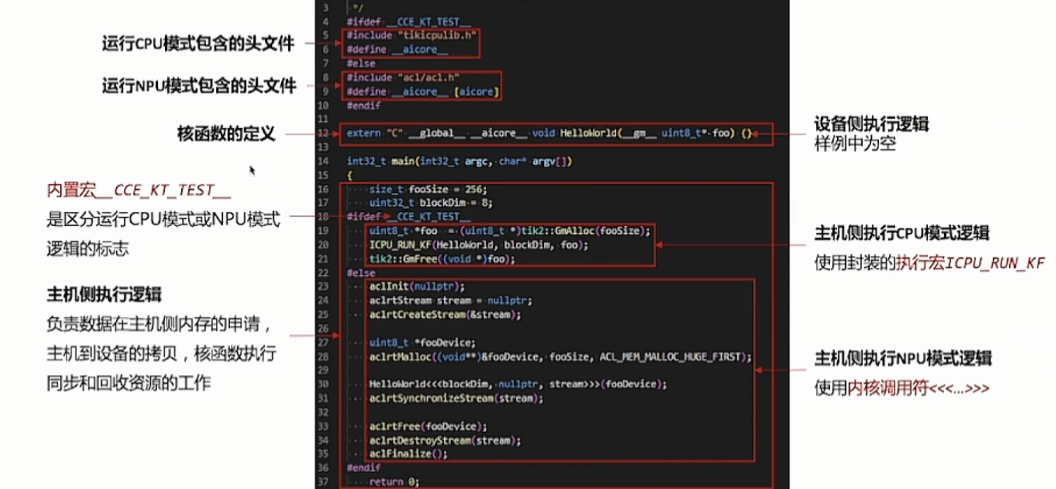

1.2 编写TIK C++的helloworld样例

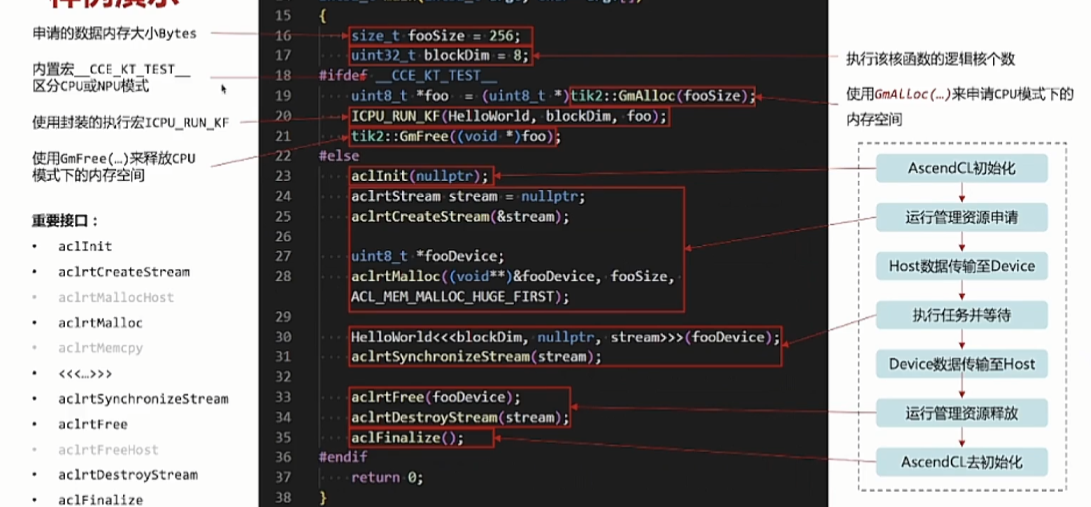

进一步介绍函数

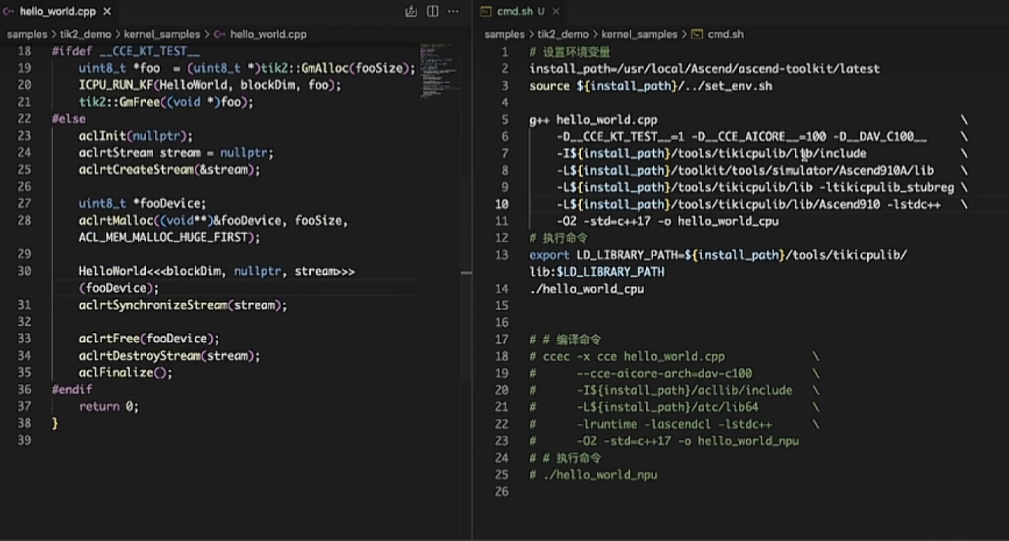

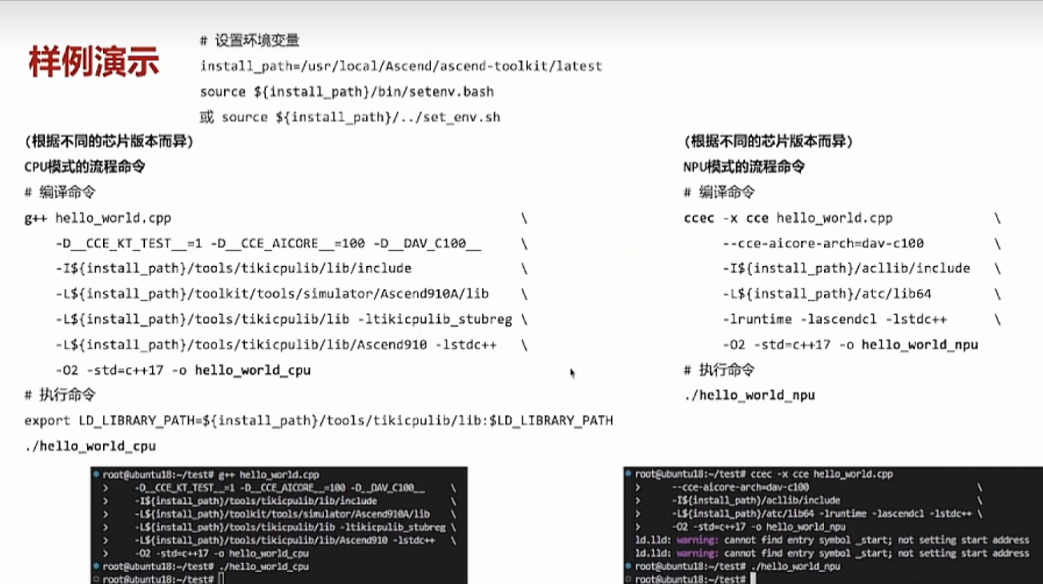

具体编译命令

实操步骤：

编写代码

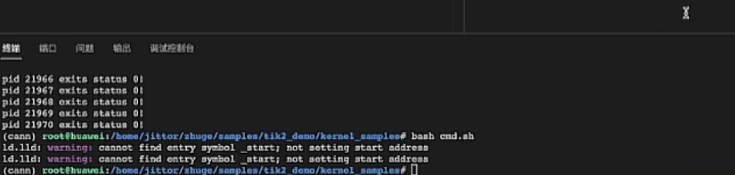

CPU运行
NPU运行

2 了解3/2/0级接口API的概念

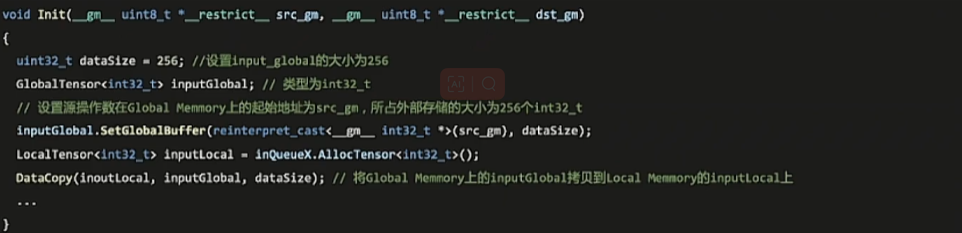

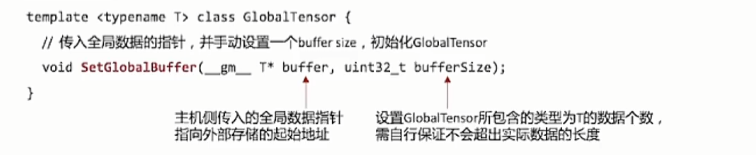

2.1 常用数据结构：GlobalTensor

GlobalTensor用来存放Global Memory (外部存储）的全局数据定义原型
定义原型

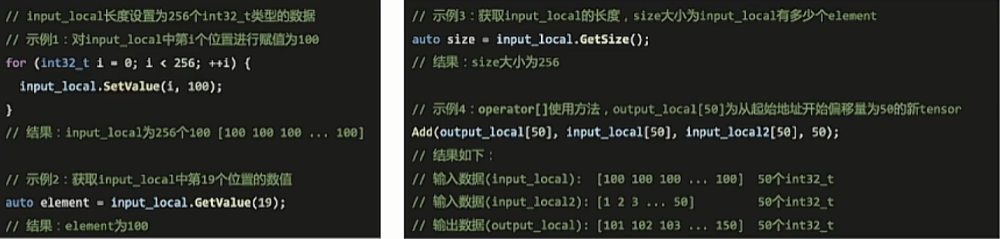

2.2 常用数据定义：LocalTensor

LocalTensor用于存放核上Local Memory(内部存储）的数据

定义原型

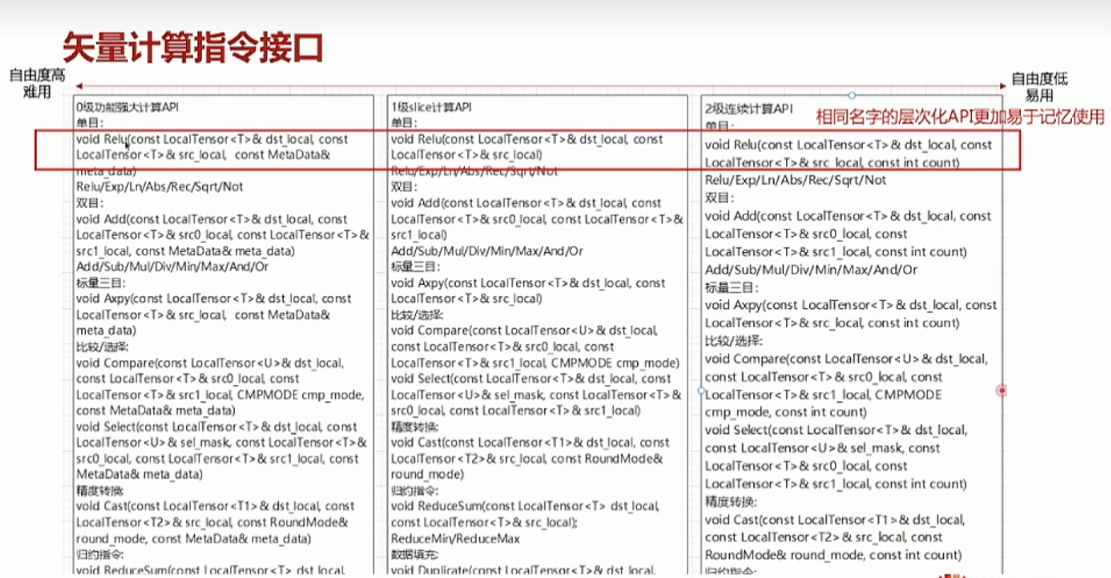

2.3 矢量计算指令接口

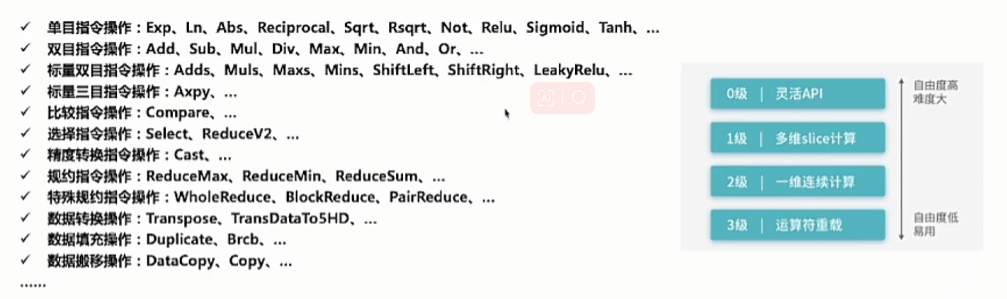

矢量计算指令接口，能够启动Al Core中的Vector单元执行计算
为了降低开发者的使用门槛，指令按照由易到难，分成了3级到0级接口。其中3级接口最为简单，O级接口最为复杂，(1级接口还未发布)多层级API封装的作用:

降低复杂指令的使用难度
跨代兼容性保障
保留最大灵活度的可能

2.4 指令API的3 2 0级接口

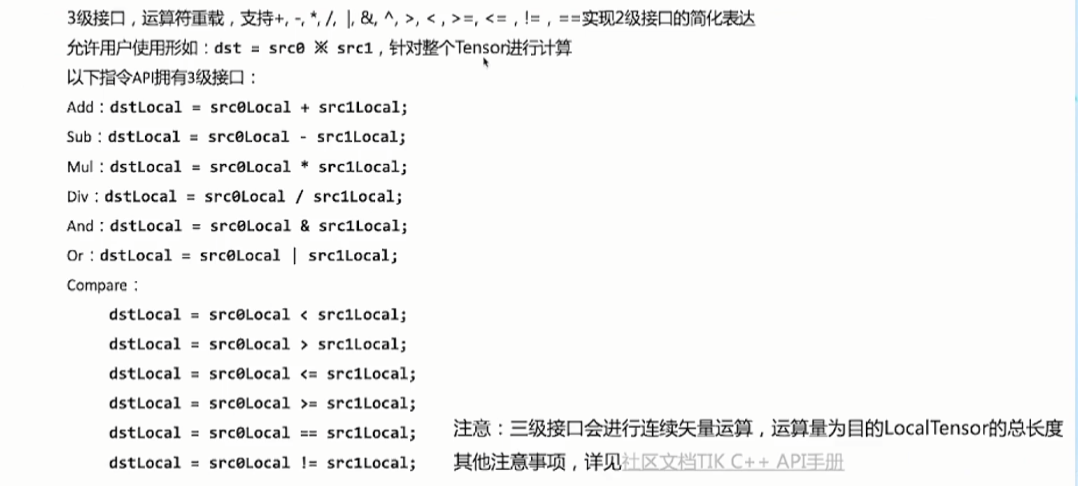

2.4.1 指令API的3级接口

注意∶三级接口会进行连续矢量运算，运算量为目的LocalTensor的总长度

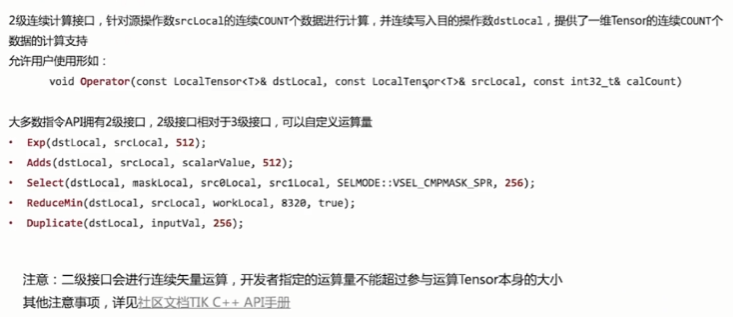

2.4.2指令API的2级接口

允许用户使用形如∶

void Operator(const LocalTensor<T>& dstLocal，const localTensor<T>& srcLocal,const int32_t& calCount)

大多数指令API拥有2级接口，2级接口相对于3级接口，可以自定义运算量

Exp(dstLocal, srcLocal,512);
Adds(dstLocal, srcLocal,scalarvalue,512);
Select(dstLocal，maskLocal，srceLocal，src1Local，SELMODE::VSEL_CNPMASK_SPR,256);
ReduceMin(dstLocal, srcLocal,workLocal,8328,true);
Duplicate(dstLocal，inputval,256);
注意：二级接口回进行连续矢量运算，开发者指定的运算量不能够超过参与运算Tensor本身的大小
注意∶二级接口会进行连续矢量运算，开发者指定的运算量不能超过参与运算Tensor本身的大小

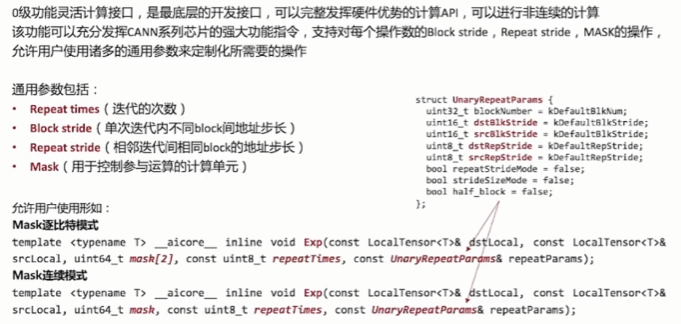

2.4.3 指令API的0级接口

struct UnaryRepeatParams {
 uint32_t blockNumber = kDefau1tB1kNum;
 uint16_t dstBlkStride = kDefaultBlkStride;uint16_t   srcBlkStride = kDefaultBlkstride;
 uint8_t dstRepStride = kDefaultRepStride;
 uint8_t srcRepStride = kDefaultRepstride;
 bool repeatstrideMode = false;
 bool strideSizeMode = false;
 bool half_block = false;
};

允许用户使用形如∶

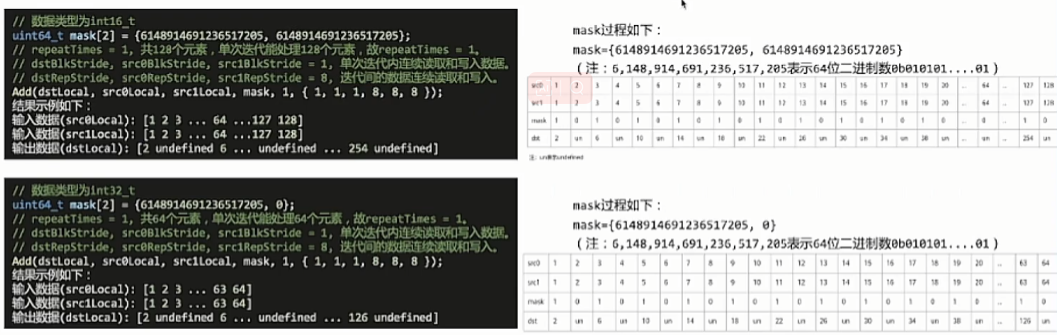

Mask逐比特模式

template <ctypename T> __aicore__ inline void Exp(const LocalTensor<T>& dstLocal， const LocalTensor<T>&srcLocal，uint64_t mask[2], const uint8_t repeatTimes，const UnaryRepeatPardms& repeatParams);

Mask连续模式

template <typename T> __aicore_ inline void Exp(const LocalTensor<T>& dstLocal， const LocalTensor<T>&srcLocal，uint64_t mask，const uint8_t repeatTimes，const UnaryRepeatParams& repeatParams);

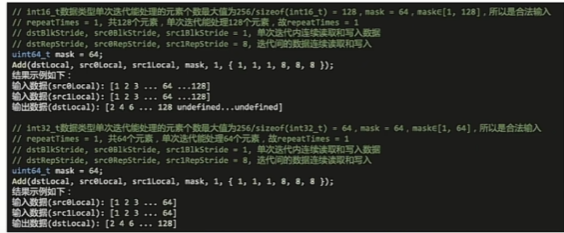

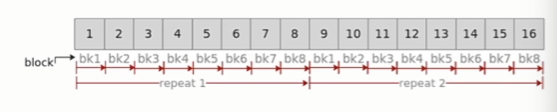

（1）指令API的O级接口——重复迭代次数-Repeat times

Repeat times表示迭代的次数
矢量计算单元，一次最多可以计算256Bytes的数据，每次读取连续的8个block (每个block 32Bytes，共256Bytes )数据进行计算，为完成对输入数据的处理，必须通过多次迭代( repeat )才能完成所有数据的读取与计算。
待处理数据大小为16个block ( 512Bytes )，每次迭代处理8个block ( 256Bytes )，需要两次迭代完成计算，Repeat times应设置为2
struct UnaryRepeatParams i
uint32_t blockNumber = kDefau1tB1kNum;
uint16_t dstBlkStride = kDefaultBlkStride;uint16_t srcBlkStride = kDefaultBlkstride;
uint8_t dstRepStride = kDefaultRepStride;
uint8_t srcRepStride = kDefaultRepstride;bool repeatstrideMode = false;
bool strideSizeMode = false;bool half_block = false;
);

（2）指令API的O级接口——相邻迭代间相同block的地址步长

Repeat stride表示相邻迭代间相同block的地址步长
当Repeat times大于1，需要多次迭代完成矢量计算时，可以根据不同的使用场景合理设置相邻迭代间相同black的地址步长Repeat stride的值

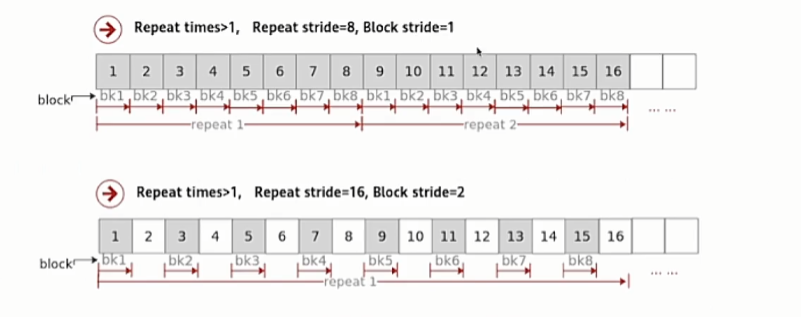

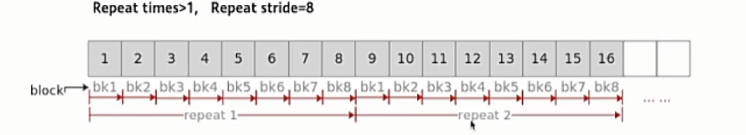

连续计算场景∶ 假设定义一个Tensor供目的操作数和源操作数同时使用(即地址重叠），Repeat stride取值为8。此
时，矢量计算单元第一次迭代读取连续8个block，第二轮迭代读取下一个连续的8个block，通过多次迭代即可完成所有输入数据的计算

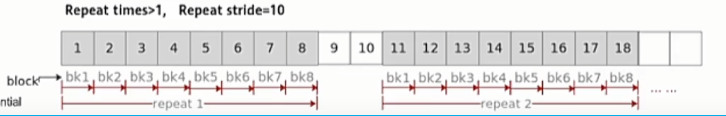

非连续计算场景:Repeat stride取值大于8(如取10 )时，则相邻迭代间矢量计算单元读取的数据在地址上不连续，出现2个block的间隔

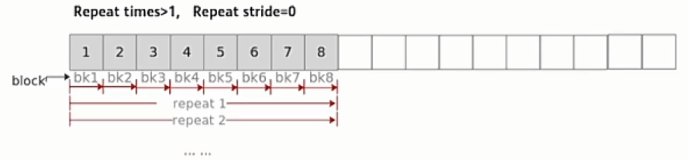

反复计算场景:Repeat stride取值为o时，矢量计算单元会对首个连续的8个block进行反复读取和计算

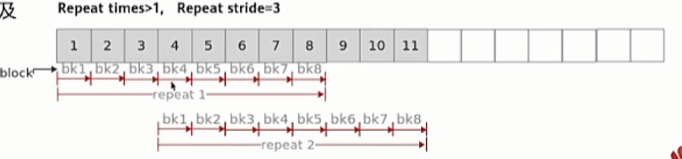

部分重复计算∶Repeat stride取值大于0且小于8时，相邻迭代间部分数据会被矢量计算单元重复读取和计算，此种情形一般场景不涉及
