DS18B20温度传感器时序图解析（STM32）

程序员小哈 2020-06-12

704

网上DS18B20的驱动实现代码一大堆，简简单单的就能够移植成功，获得温度值，但是为什么代码这么写？为什么要延时那么长的时间？不对照手册仔细分析时序图，还真是不明白为什么。

下面我们就来详细剖析一下DS18B20的驱动函数的实现。

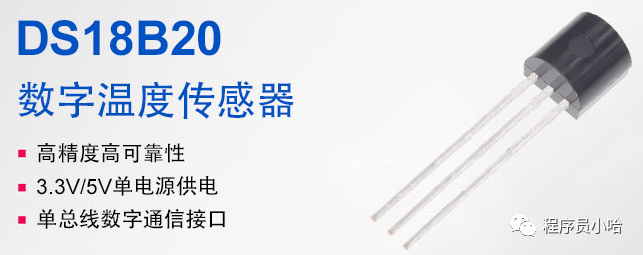

DS18B20 简介

DS18B20数字温度传感器是美国DALLAS公司生产的单总线数字温度传感器。其测温范围为-55℃~+125℃（-67℉~+257℉），64位只读存储器的片序列号。从而允许多只DS18B20同时并联在一根单线总线上；

华氏度和摄氏度换算关系：
（华氏度－32）×5÷9=摄氏度

DS18B20可以用一个微控制器的GPIO引脚去控制。器件内部高速暂存器区含有两个字节的温度寄存器，用来存储温度传感器输出的数据。

此外，高速暂存器区还有上下温度报警寄存器（TH和TL），和一个字节的配置寄存器。

配置寄存器允许用户将温度的精度设置为9~12位对应的分辨率为0.5℃、0.25℃、0.125℃、0.0625℃。上电默认为12位转换精度。

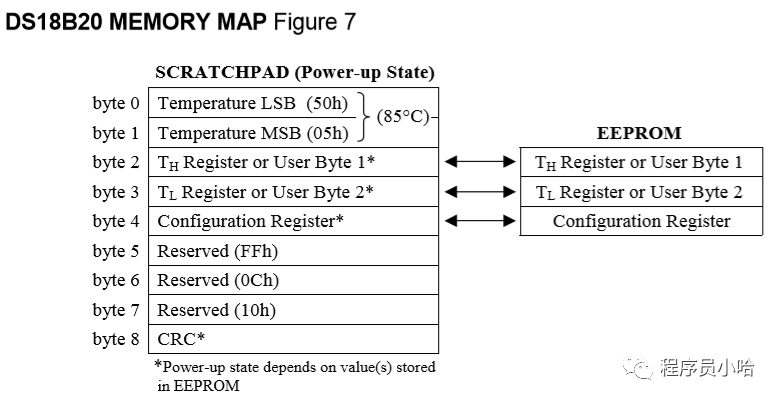

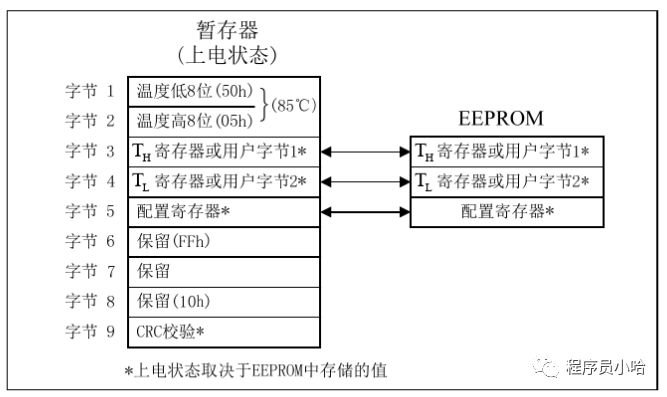

DS18B20存储器图

实际使用中，当只是为了测温，只需用到字节1，字节2和字节5。应用环境中如果没有强干扰，不是十分严格的话，不做校验也可以。

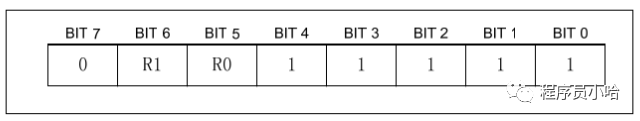

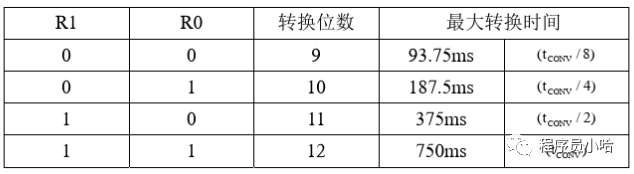

其中，暂存寄存器中的字节5包含着配置寄存器，配置寄存器内容如下图所示：

用户通过改变上表中R0和R1的值来配置DS18B20的分辨率。上电默认为R0=1及R1=1（12位分辨率）。

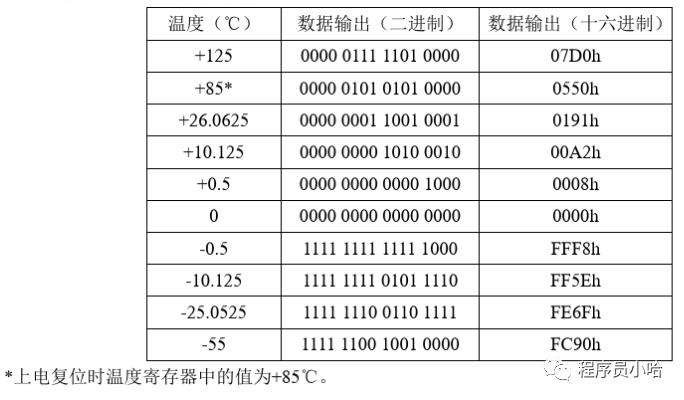

温度/数据对应表：

温度转换后，温度转换的值将会保存在暂存存储器的温度寄存器中，并且DS18B20将会恢复到闲置状态。

TH，TL和配置寄存器是EEPROM，存储的数据在器件掉电时不会消失。

DS18B20的另一个功能是可以在没有外部电源供电的情况下工作。当总线处于高电平状态，DQ与上拉电阻连接通过单总线对器件供电。

同时处于高电平状态的总线信号对内部电容（Cpp）充电，在总线处于低电平状态时，该电容提供能量给器件。

这种提供能量的形式被称为“寄生电源”；

寄生电源模式时，VDD引脚必须接地。

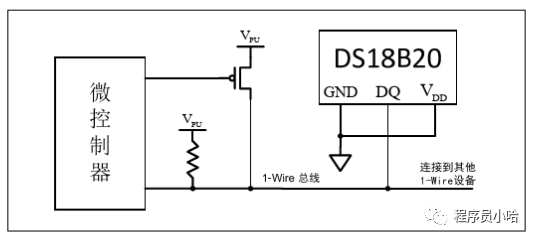

“寄生电源”供电方式

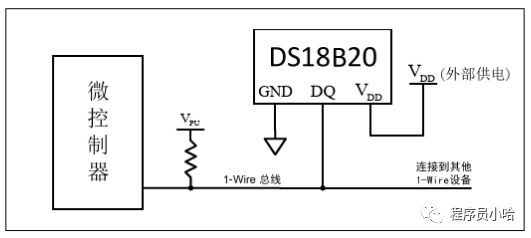

外部电源供电方式

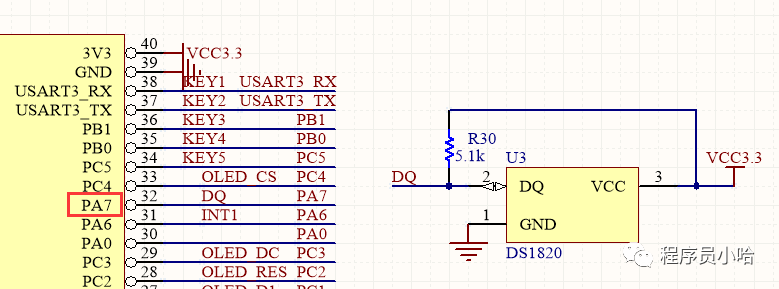

原理图

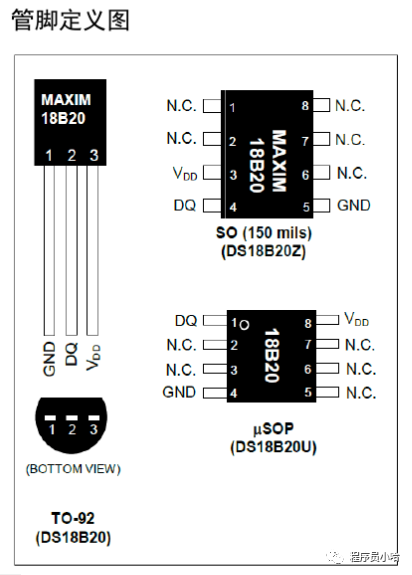

外观及封装

TO-92封装

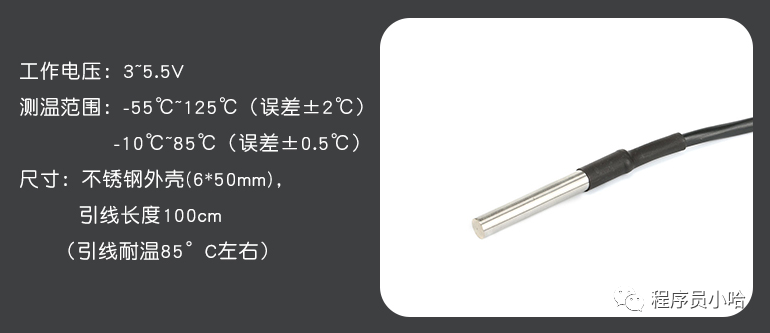

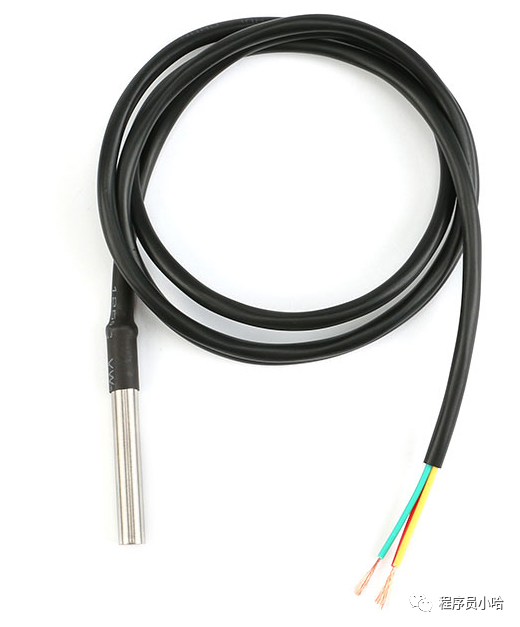

防水型不锈钢封装

采用导热性高的密封胶灌封，保证了温度传感器的高灵敏性，极小的温度延迟。

芯片每个引脚均用热缩管隔开，防止短路，内部封胶，防水防潮。

引脚说明
红线：VCC
绿线：GND
黄线：DQ，传感器数据总线

驱动实现

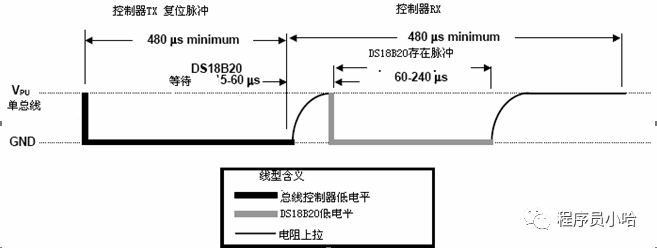

INITIALIZATION TIMING

在初始化序列期间，总线控制器拉低总线并保持至少480us以发送一个复位脉冲，返回释放总线，进入接收状态（等待DS18B20应答）。

总线释放后，单总线由上拉电阻拉到高电平。

当DS18B20探测到I/O引脚上的上升沿后，等待15-60us，然后其以拉低总线60-240us的方式发出存在脉冲。至此，初始化时序完毕。

所以，初始化成功的标志就是能否读到DS18B20这个先低后高的脉冲时序，并且拉低的时间要满足60-240us。

复位DS18B20的代码如下：

//复位DS18B20
void DS18B20_Rst(void)
{
    DS18B20_IO_OUT();       //总线设置为输出模式
    DS18B20_DQ_OUT=0;   //主机拉低总线
    delay_us(750);
    DS18B20_DQ_OUT=1;   //释放总线，产生的上升沿能被DS18B20检测到
    delay_us(15);               //延时15us之后，等待DS18B20发送的低电平信号到达。
}


//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
    u8 retry=0;
    DS18B20_IO_IN();        //总线设置为输入模式

    while (DS18B20_DQ_IN&&retry<200)    //等待拉低总线60-240us的低电平
    {
        retry++;
        delay_us(1);
    };


    if(retry>=200)return 1;
    else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
    {
        retry++;
        delay_us(1);
    };
    if(retry>=240)
        return 1;


    return 0;
}

READ/WRITE TIME SLOT TIMING DIAGRAM

DS18B20的写时序（见下图）：

主机在写时隙向DS18B20写入数据，其中分为写”0”时隙，和写”1”时隙。总线主机使用写“1”时间隙向DS18B20写入逻辑1，使用写“0”时间隙向DS18B20写入逻辑0。

所有的写时隙必须有最少60us的持续时间，相邻两个写时隙必须要有最少1us的恢复时间。两种写时隙都通过主机拉低总线产生（见下图）。

为了产生写1时隙，在拉低总线后主机必须在15μs内释放总线。在总线被释放后，由于上拉电阻将总线恢复为高电平。

为了产生写”0”时隙，在拉低总线后主机必须继续拉低总线以满足时隙持续时间的要求(至少60μs)。

在主机产生写时隙后，DS18B20会在其后的15~60us的一个时间段内采样单总线（DQ）。在采样的时间窗口内，如果总线为高电平，主机会向DS18B20写入1；如果总线为低电平，主机会向DS18B20写入0。

综上所述，所有的写时隙必须至少有60us的持续时间。相邻两个写时隙必须要有最少1us的恢复时间。所有的写时隙（写0和写1）都由拉低总线产生。

//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
{
    u8 j;
    u8 testb;
    DS18B20_IO_OUT();   //设置DQ为输出模式
    for (j=1;j<=8;j++)
  {
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;// Write 0
            delay_us(60);           // 等待DS18B20来采集信号
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}

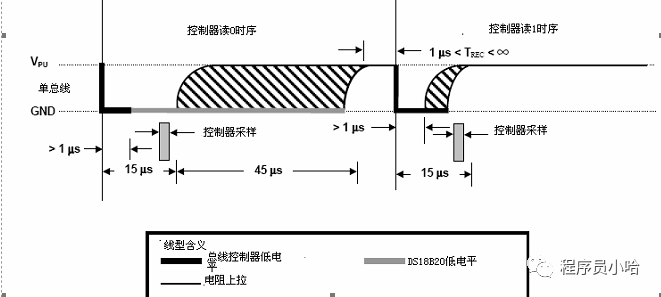

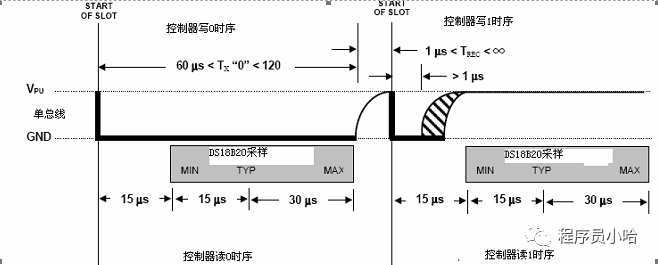

DS18B20的读时序（见下图）：

主机发起读时序时，DS18B20仅被用来传输数据给控制器。因此，总线控制器在发出读指令后必须立刻开始读时序。

所有读时序必须最少60us，包括两个读周期间至少1us的恢复时间。

当总线控制器把数据线从高电平拉到低电平时，读时序开始，数据线必须至少保持1us，然后总线被释放。

DS18B20 通过拉高或拉低总线来传输”1”或”0”。

当传输逻辑”0”结束后，总线将被释放，通过上拉电阻回到上升沿状态。

从DS18B20输出的数据在读时序的下降沿出现后15us 内有效。因此，总线控制器在读时序开始后必须把I/O口设置为输入模式，以读取I/O口状态。

阴影部分为DS18B20释放总线的时刻，总线为空闲状态。

//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void)        // read one bit
{
    u8 data;
  DS18B20_IO_OUT();       //设置总线为输出模式
    DS18B20_DQ_OUT=0;
  delay_us(2);                //拉低最少1us
    DS18B20_DQ_OUT=1;   //拉低再升高，产生读时序
  DS18B20_IO_IN();        //设置总线为输入模式
  delay_us(12);
  if(DS18B20_DQ_IN)data=1;
    else data=0;
    delay_us(50);
    return data;
}


//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)    // read one byte
{
    u8 i,j,dat;
    dat=0;
  for (i=1;i<=8;i++)
  {
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}

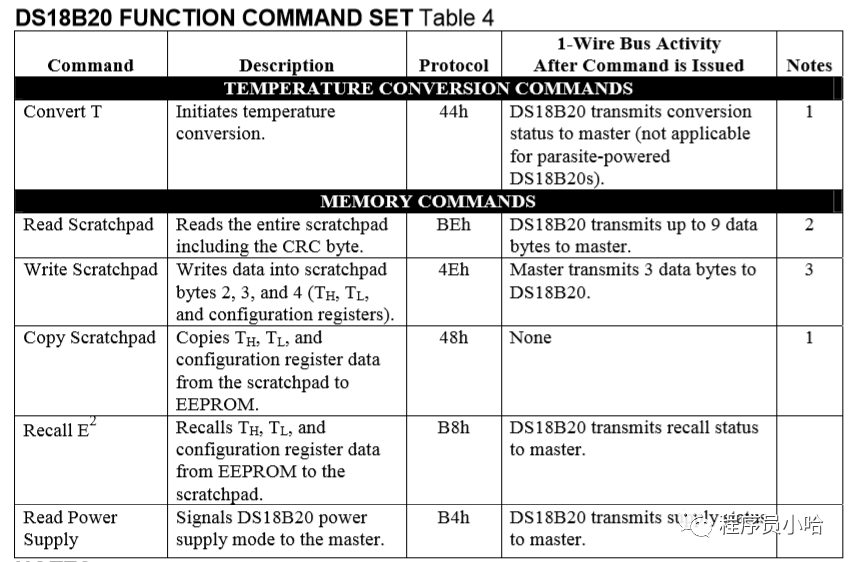

DS18B20的功能命令

获取温度值

要获取温度值，我们需要发送上面功能命令0x44，然后发送读取暂存寄存器命令0xBE，然后我们只需要获得暂存器中的9个字节的前两个字节即可。

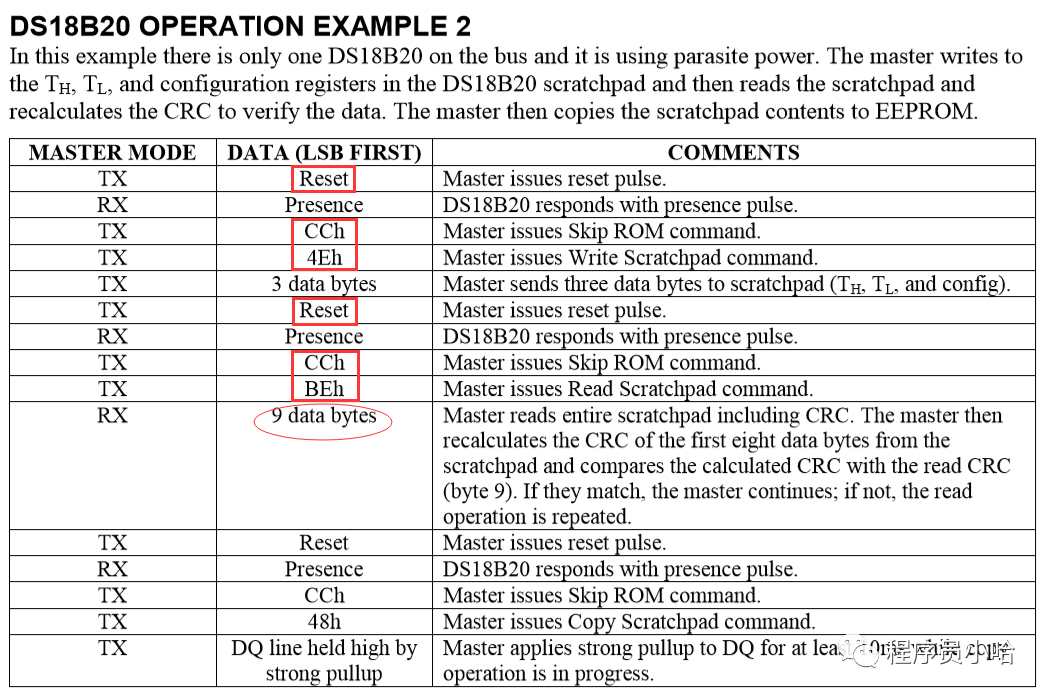

要获得DS18B20的温度值，需要按照下表中的顺序依次发送功能命令。

获取温度的具体代码实现如下：

//开始温度转换
void DS18B20_Start(void)// ds18b20 start convert
{
    DS18B20_Rst();
  DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0x44);// convert
}


//从ds18b20得到温度值
//精度：0.1C
//返回值：温度值 （-550~1250）
short DS18B20_Get_Temp(void)
{
    u8 temp;
    u8 TL,TH;
    short tem;
    DS18B20_Start ();                    // ds18b20 start convert
    DS18B20_Rst();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0xbe);// convert
    TL=DS18B20_Read_Byte(); // LSB
    TH=DS18B20_Read_Byte(); // MSB

    if(TH>7)
    {
        TH=~TH;
        TL=~TL;
        temp=0;//温度为负
    }else temp=1;//温度为正
    tem=TH; //获得高八位
    tem<<=8;
    tem+=TL;//获得底八位
    tem=(float)tem*0.625;//转换
    if(temp)return tem; //返回温度值
    else return -tem;
}

跳过ROM序列号检测命令（0xCCH），对于单片DS18B20在线的系统，该命令允许主机跳过ROM序列号检测而直接对寄存器操作，从而节省时间，对于多片DS18B20在线系统，该命令将引起数据冲突。

如果主机只是对一个DS18B20进行操作，进而不需要读取ROM编码了，只要发送跳过ROM（0xCCH）命令，就可以进行温度转换和读取操作了。

获取DS18B20内部ID序列号

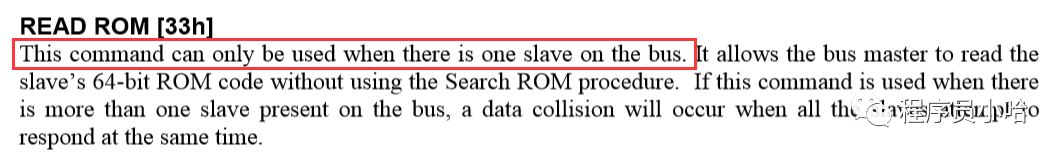

因为咱们总线上只有一个DS18B20设备，所以直接发送0x33指令即可READ ROM。

DS18B20中有一个64位光刻ROM，按说明书说法，开始（最低）8位是产品类型标号，对于DS18B20来说都是（28H），接着的48位是该DS18B20自身的序列号，最后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。

光刻ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。

读取ROM方法：先复位DS18B20，成功后执行读取ROM命令（33H），然后将这64位以8个字节的方式存入数组。

获取DS18B20内部ID序列号的具体代码实现如下：

DS18B20_Rst();
DS18B20_Check();
DS18B20_Write_Byte(0x33);

for(i = 0; i < 8;i++)
{
    arrDS18B20ID[i] = DS18B20_Read_Byte();
}

sprintf((char *)dtbuf,"DS18B20 ID is %02X %02X %02X %02X %02X %02X %02X %02X\r\n", arrDS18B20ID[0], arrDS18B20ID[1], arrDS18B20ID[2], arrDS18B20ID[3], arrDS18B20ID[4], arrDS18B20ID[5], arrDS18B20ID[6], arrDS18B20ID[7]);


printf((u8 *)dtbuf,strlen((char *)dtbuf));
