R语言绘图|坡度变化图

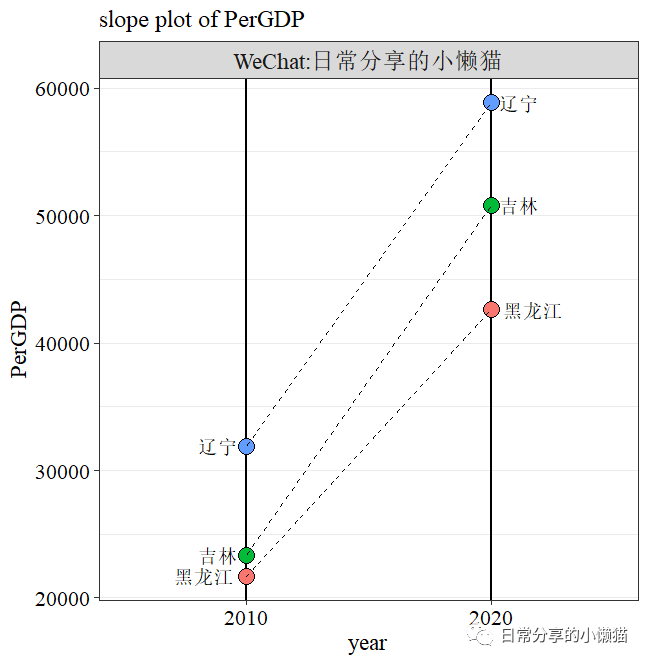

本文主要介绍如何利用R语言绘制坡度变化图，可用于展示数据不同时期内的变化状况，如下图所示。更多内容可关注微信公众号日常分享的小懒猫
。

1、数据准备

以2010和2020年东北三省辽宁、吉林、黑龙江的人均GDP数据为例。数据来源于国家统计局^[1]。

library(tidyverse)
GDPdf <- readxl::read_xlsx("GDPdf.xlsx")
GDP <- GDPdf %>% filter(year %in% c(2010, 2020)) %>% filter(region  == "东北地区")
GDP$year <- as.character(GDP$year)

head(GDP)
# A tibble: 6 x 4
#  province region   year  PerGDP
#  <chr>    <chr>    <chr>  <dbl>
#1 辽宁     东北地区 2020   58872
#2 吉林     东北地区 2020   50800
#3 黑龙江   东北地区 2020   42635
#4 辽宁     东北地区 2010   31888
#5 吉林     东北地区 2010   23370
#6 黑龙江   东北地区 2010   21694

str(GDP)
#tibble [6 x 4] (S3: tbl_df/tbl/data.frame)
 #$ province: chr [1:6] "辽宁" "吉林" "黑龙江" "辽宁" ...
 #$ region  : chr [1:6] "东北地区" "东北地区" "东北地区" "东北地区" ...
 #$ year    : chr [1:6] "2020" "2020" "2020" "2010" ...
 #$ PerGDP  : num [1:6] 58872 50800 42635 31888 23370 ...

2、图形绘制

# Source：WeChat:日常分享的小懒猫
ggplot(GDP, aes(year, fill = province, PerGDP)) +
  geom_vline(xintercept = "2010", linewidth = 1) +
  geom_vline(xintercept = "2020", linewidth = 1) +
  geom_point(size = 5.5, shape = 21, show.legend = FALSE) +
  geom_line(aes(group = province), linetype = 2) +
  geom_text(data = GDP %>% filter(year == 2010), hjust = 1.2, size = 5, aes(label = province)) +
  geom_text(data = GDP %>% filter(year == 2020), hjust = -0.2, size = 5, aes(label = province)) +
  ggtitle("slope plot") +
  labs(x = "year") +
  theme_bw(base_size = 15) +
  theme(axis.text = element_text(colour = "black", family = "serif"))

参数解读：主要使用geom_vline()
函数添加线段，geom_point()
函数绘制散点，geom_line()
绘制变化趋势，geom_text()
函数添加文本。
