云原生 GPU 算力管理探索

k8s技术圈 2023-01-28

1486

本文介绍了Kubernetes管理GPU机制，以及业内的一些GPU后端技术，探讨以云原生的方式来管理GPU资源。

作者：周浩，中国移动云能力中心软件开发工程师，专注于云原生微服务、算力网络等领域。

GPU简介

GPU 具备大量核心和高速内存，擅长并行计算，适合用于深度学习训练/推理、图形图像处理以及科学计算等场景，主要厂商包括NVIDIA 、AMD等。其主要性能指标包括：

计算能力：单位为FLOP/s，表示每秒的浮点操作数量，包括单精度和双精度两种指标。
显存容量：其主要功能就是暂时储存GPU要处理的数据和处理完毕的数据。显存容量大小决定了GPU能够加载的数据量大小。

Kubernetes管理GPU

由于近几年 AI 技术愈发成熟，落地场景越来越多，对 GPU的需求呈井喷趋势。而在资源管理调度平台上，Kubernetes 已成为事实上的标准。所以很多客户选择在 Kubernetes 中使用 GPU 运行 AI 计算任务。Kubernetes 本身是通过插件扩展的机制来管理 GPU 资源的，具体来说这里有两个独立的内部机制：

Extend Resources：允许用户自定义资源名称，并且该资源的度量是整数级别，这样做的目的在于通过一个通用的模式支持不同的异构设备，包括 RDMA、FPGA、GPU 等等。上报 Extend Resources，只需要通过一个 PACTH API 对 Node 对象进行 status 部分更新即可，可以简单地使用 curl 命令来发起，如下所示：

  # 启动 Kubernetes 的客户端 proxy，这样你就可以直接使用 curl 来跟 Kubernetes  的 API Server 进行交互了
  $ kubectl proxy

  # 执行 PACTH 操作
  $ curl --header "Content-Type: application/json-patch+json" \
  --request PATCH \
  --data '[{"op": "add", "path": "/status/capacity/nvidia.com/gpu", "value": "1"}]' \
  http://localhost:8001/api/v1/nodes/<your-node-name>/status

PATCH 操作完成后，你就可以看到 Node 的 Status 变成了如下所示的内容：

  apiVersion: v1
  kind: Node
  ...
  Status:
    Capacity:
     cpu:  2
     memory:  2049008Ki
     nvidia.com/gpu: 1

这样，在 Kubernetes 调度器中就能够记录这个节点的 GPU 类型，它所对应的资源数量是 1。

Device Plugin：Device Plugin 是 Kubernetes 提供的一个设备插件框架，用来支持 GPU、FPGA 和高性能 NIC 等第三方设备，只要根据 Device Plugin 的接口实现一个特定设备的插件，就能实现 Kubernetes 对设备的管理。

（pkg/kubelet/apis/deviceplugin/v1beta1/api.pb.go:567）接口定义如下：

type DevicePluginServer interface {
    // GetDevicePluginOptions returns options to be communicated with Device
    // Manager
    GetDevicePluginOptions(context.Context, *Empty) (*DevicePluginOptions, error)
    // ListAndWatch returns a stream of List of Devices
    // Whenever a Device state change or a Device disappears, ListAndWatch
    // returns the new list
    ListAndWatch(*Empty, DevicePlugin_ListAndWatchServer) error
    // Allocate is called during container creation so that the Device
    // Plugin can run device specific operations and instruct Kubelet
    // of the steps to make the Device available in the container
    Allocate(context.Context, *AllocateRequest) (*AllocateResponse, error)
    // PreStartContainer is called, if indicated by Device Plugin during registeration phase,
    // before each container start. Device plugin can run device specific operations
    // such as reseting the device before making devices available to the container
    PreStartContainer(context.Context, *PreStartContainerRequest) (*PreStartContainerResponse, error)
  }

其中， ListAndWatch和 Allocate 是最主要的方法：

ListAndWatch：当 DevicePlugin 启动并向 Kubelet 注册后，Kubelet 会调用该 API 获取设备信息。值得注意的是，它是一个长连接，当设备健康状况发生变化时，DevicePlugin 会主动向 Kubelet 发送最新的设备信息。
Allocate：当 Kubelet 要创建使用该设备的容器时， Kubelet 会调用该 API 为容器分配设备资源，得到使用该设备的必要信息，如设备列表、环境变量和挂载点等。

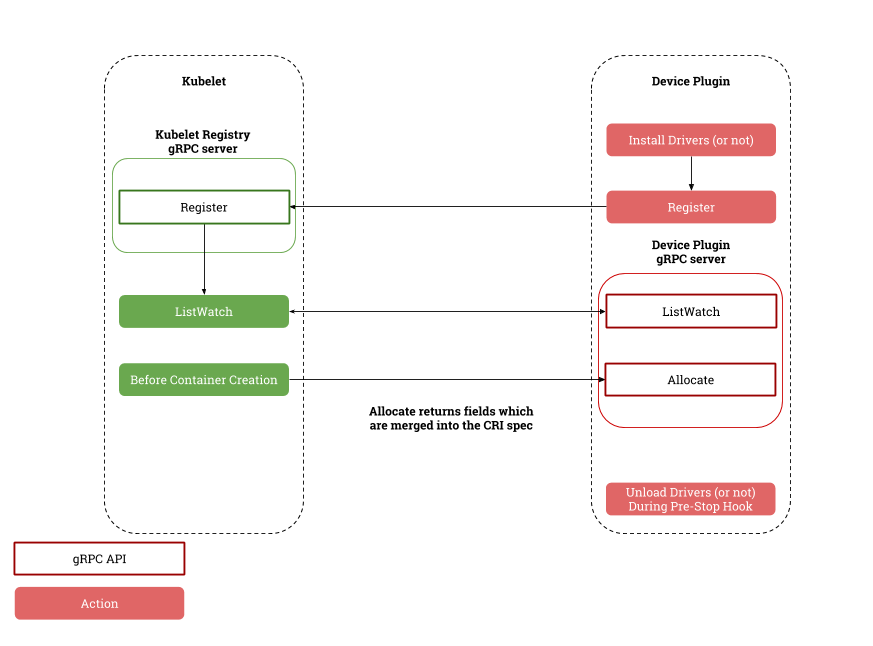

Device Plugin 与 Kubelet 交互过程

目前主流的GPU厂商都提供了对应的设备插件，如NVIDIA提供的Device Plugin （https://github.com/NVIDIA/k8s-device-plugin）。安装了插件，集群就会暴露一个自定义可调度的资源，例如 amd.com/gpu 或 nvidia.com/gpu。可以通过请求这个自定义的 GPU 资源在你的容器中使用这些 GPU，其请求方式与请求 cpu 或 memory 时相同。不过，在如何指定自定义设备的资源请求方面存在一些限制：

GPU 只能在limits部分指定，这意味着：

你可以指定 GPU 的 `limits` 而不指定其 `requests`，因为 Kubernetes 将默认使用限制值作为请求值。
你可以同时指定 `limits` 和 `requests`，不过这两个值必须相等。
你不可以仅指定 `requests` 而不指定 `limits`。

以下是一个 Pod 请求 GPU 的示例清单：

apiVersion: v1
kind: Pod
metadata:
  name: example-vector-add
spec:
  restartPolicy: OnFailure
  containers:
    - name: example-vector-add
      image: "registry.example/example-vector-add:v42"
      resources:
        limits:
          gpu-vendor.example/example-gpu: 1 # 请求 1 个 GPU

在kubernetes中使用厂商的Device Plugin插件，能够完成GPU的管理和调度，但是仍有很多不方便或者不足的地方，比如：

资源调度不够灵活，只支持按较粗粒度的调度，按 GPU 块数调度。
GPU不能共享，算力不能切分，这样会导致GPU算力的浪费。
集群GPU资源缺少全局视角。没有直观方式可获取集群层面 GPU 信息，比如 Pod 容器与 GPU 卡绑定关系、已使用 GPU 卡数等。

接下来介绍业内的一些GPU算力共享方案。

03业内共享GPU算力方案

3.1 阿里GPU Share Device Plugin

实现思路：

1. 利用 kubernetes Extended Resource机制，重新定义 GPU 资源，主要是对显存和 GPU 数量的定义。

2. 利用Device Plugin机制，在节点上将 GPU卡数量和总显存（数量 *显存）总量上报给 kubelet，kubelet 进一步上报给 Kubernetes API Server。

3. 利用k8s scheduler Extender机制，扩展调度器功能，负责在全局调度器 Filter 和 Bind 的时候判断节点上单个 GPU 卡是否能够提供足够的 GPU 显存，并且在 Bind 的时刻将 GPU 的分配结果通过 annotation 记录到 Pod Spec 以供后续 Filter 检查分配结果。

使用示例：

apiVersion: apps/v1beta1
kind: StatefulSet




metadata:
  name: binpack-1
  labels:
    app: binpack-1




spec:
  replicas: 3
  serviceName: "binpack-1"
  podManagementPolicy: "Parallel"
  selector: # define how the deployment finds the pods it manages
    matchLabels:
      app: binpack-1




  template: # define the pods specifications
    metadata:
      labels:
        app: binpack-1




    spec:
      containers:
      - name: binpack-1
        image: cheyang/gpu-player:v2
        resources:
          limits:
            # GiB
            aliyun.com/gpu-mem: 3

优点：开源，使用简单。

不足之处：不支持共享资源的隔离，存在资源抢占情况；不支持算力维度的衡量划分。

这里顺便介绍下常用的GPU共享资源隔离方案，参考GPU应用调用链图，一般有以下几种：

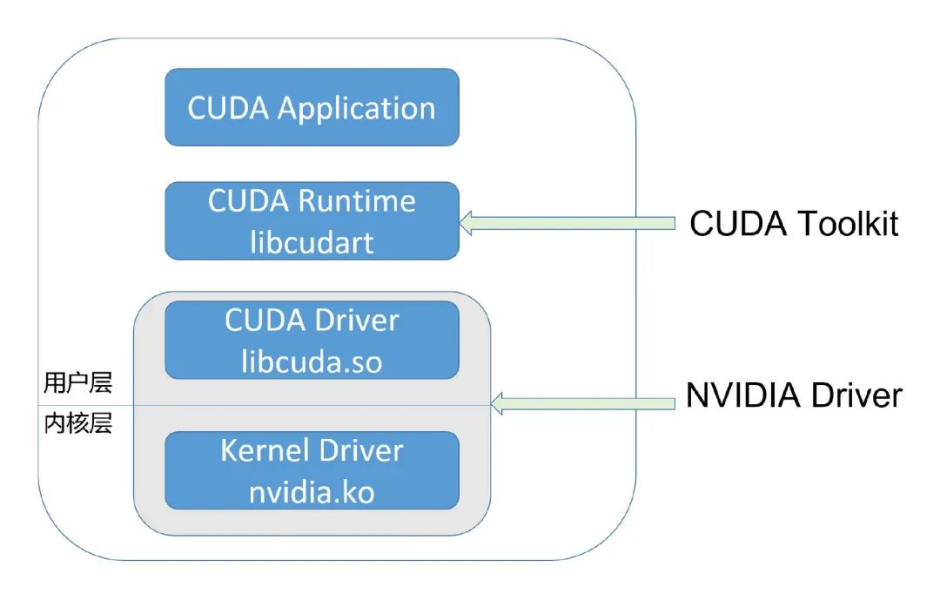

GPU应用调用链

截获CUDA库转发，如vCUDA。
截获驱动转发，如阿里云cGPU、腾讯云qGPU。
截获GPU硬件访问，如NVIDIA GRID vGPU。

3.2 阿里cGPU

cGPU是阿里云基于内核虚拟GPU隔离的容器共享技术。即多个容器共享一张GPU卡，从而实现业务的安全隔离，提高GPU硬件资源的利用率并降低使用成本。和之前其开源的 GPU Sharing 工具不同，这次 cGPU 实现了对资源的隔离。通过一个内核驱动，为容器提供了虚拟的 GPU 设备，从而实现了显存和算力的隔离；通过用户态轻量的运行库，来对容器内的虚拟 GPU 设备进行配置。

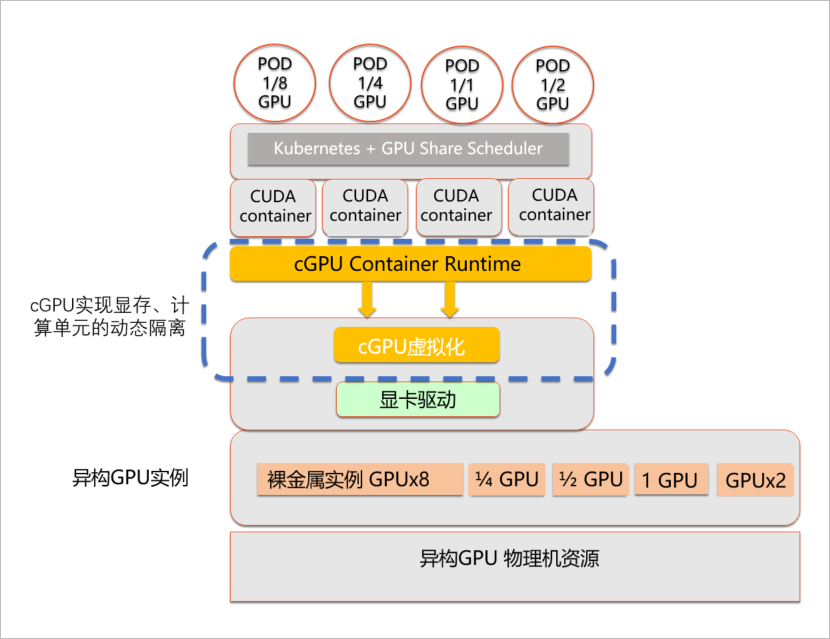

cGPU架构图

使用以下YAML内容，创建申请GPU显存和算力的任务：

apiVersion: batch/v1
kind: Job
metadata:
  name: cuda-sample
spec:
  parallelism: 1
  template:
    metadata:
      labels:
        app: cuda-sample
    spec:
      containers:
      - name: cuda-sample
        image:  registry.cn-beijing.aliyuncs.com/ai-samples/gpushare-sample:cuda-sample-11.0.3
        command:
        - bandwidthTest
        resources:
          limits:
            #申请2 GiB显存。
            aliyun.com/gpu-mem: 2
            #申请一张GPU卡的30%算力。
            aliyun.com/gpu-core.percentage: 30
        workingDir: /root
      restartPolicy: Never

优点：支持算力、显存维度的管理调度，支持共享资源隔离。

不足之处：商业产品，只能在阿里云容器服务使用；自研难度极大。

3.3 腾讯qGPU

腾讯云推出的 GPU 容器共享技术，支持在多个容器间共享 GPU 卡并提供容器间显存、算力强隔离的能力，其原理与阿里云cGPU相似，此处不多介绍。

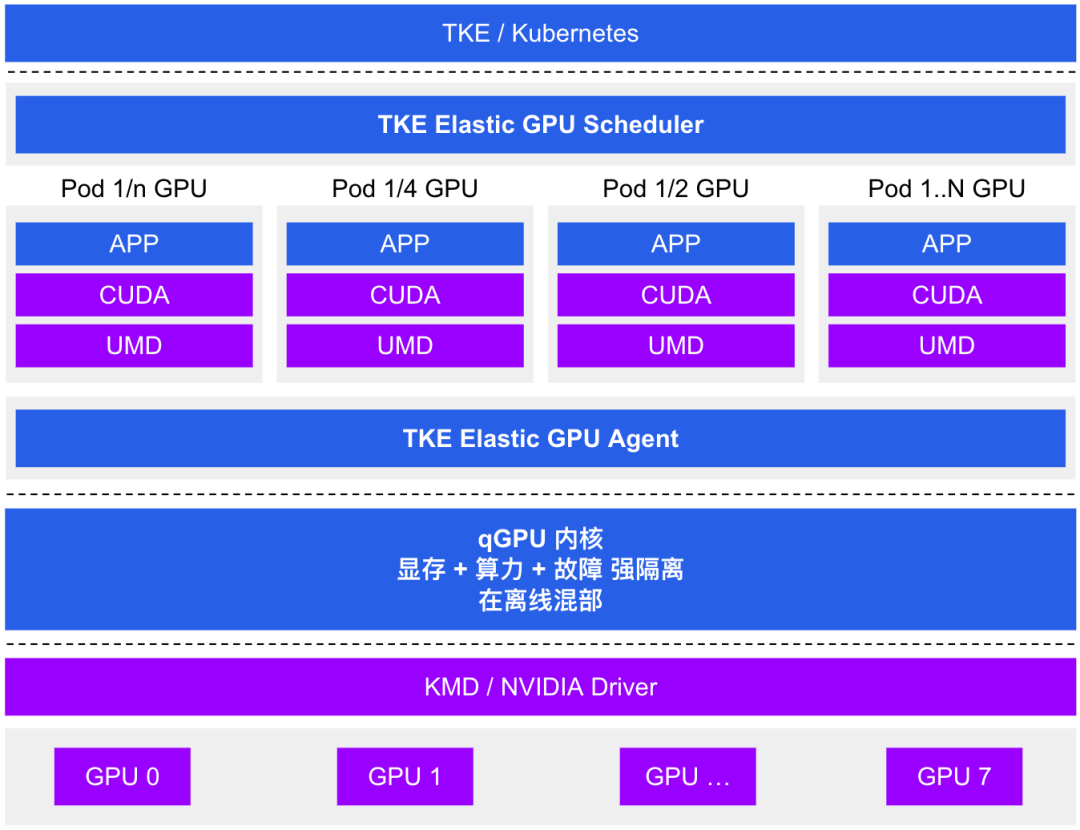

qGPU架构图

3.4 vCUDA

这里主要是讨论腾讯开源的GaiaGPU。vCUDA的系统架构采用一个Manager来管理GPU，Manager负责配置容器的GPU计算能力和显存资源，做到使用者无法使用多余申请的显存，GPU的平均使用率不会大幅超出申请值。vCUDA的设计只侵入了CUDA层，用户的程序无需重新编译就可以运行在基于vCUDA的GPU实现共享。vCUDA使用修改后cuda library来达到资源控制，vCUDA分别修改了计算操作，显存操作和信息获取3个方面的API。

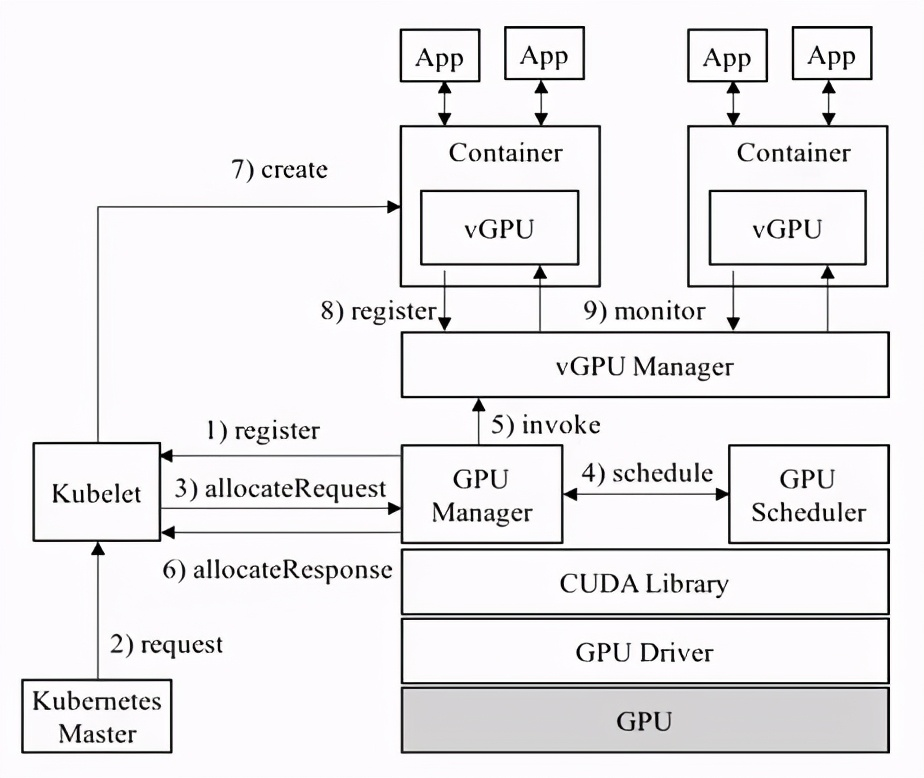

GaiaGPU

vCUDA 通过劫持容器内用户程序对 CUDA Driver API 的调用来限制当前容器内进程对 GPU 和显存的使用

优点：开源，可以在任意地方使用，不依赖任何云。

缺点：需要替换CUDA库，版本要对齐；部分场景下有兼容性问题。

云原生方式管理GPU资源

cGPU、qGPU、vCUDA、gpu share、GPU 池化等 GPU 共享技术越来越被用户采用。每种方案都有自己独立的一套 Kubernetes 集成实现方式，通常是由调度器 + device plugin 组成。这些方案相互独立，没有统一标准，无法共通。这导致用户在单个集群中很难同时使用多种 GPU 后端技术，同时也没有一个全局的视角获取集群层面 GPU 信息。这为基于 Kubernetes 构建统一的GPU算力基础设施平台增加了很多难度。

Elastic GPU（https://github.com/elastic-ai/elastic-gpu）借鉴PV PVC / StorageClass模型，定义了三种全新的 Kubernetes CRD，用于代表 GPU 资源的不同抽象：

ElasticGPU：ElasticGPU 是集群中一个实际可使用的 GPU 资源，可以是一块本地 GPU 物理卡、一个 GPU 切片资源（ GPU 算力 / 显存的组合）、一个远端 GPU 设备。
ElasticGPUClaim：ElasticGPUClaim 是用户对 ElasticGPU 资源的申领，可以申请整卡数量，申请 GPU 核数 / 显存，或者申请 TFLOPS 算力。
EGPUClass：EGPUClass 提供了生产和挂载 ElasticGPU 的方式，可以使用 qGPU 虚拟化、vCUDA、或是 GPU 远端池化的技术。

支持用户通过云原生方式管理GPU资源。此方案分为四个模块：

在前端资源层面有两个标准化资源定义GPU Core和GPU Memory；
在GPU CRD里能看见物理卡与容器所用资源的关系，用户可获取到集群GPU资源分配情况，增加了物理卡在集群的可见性；
自研GPU Extender Scheduler扩展调度器可以针对GPU资源做精细化调度，提升集群层面分配效率，感知单个物理卡资源。
Device Plugin Agent提供了一个通用化框架，支持任意基于Device Plugin的发现机制；在框架上实现了主流的GPU Provider支持，降低了用户管理成本。

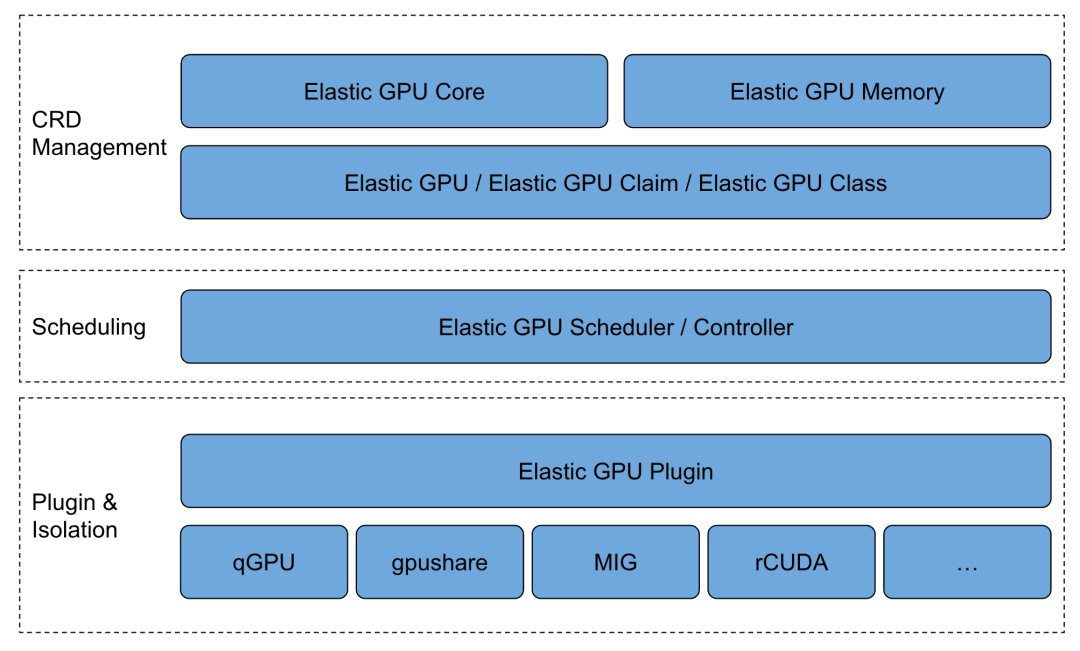

统一GPU框架

以qGPU为例，描述结合Elastic GPU方案

qGPU资源申请

用户在集群中创建 ElasticGPUClass，指定 qGPU 作为 GPU 后端。

apiVersion: elasticgpu.io/v1alpha
kind: ElasticGPUClass
metadata:
 name: qgpu-class
provisioner: elasticgpu.io/qgpu
reclaimPolicy: Retain
eGPUBindingMode: Immediate

创建 ElasticGPUClaim 描述对 qGPU 资源的申领，`tke.cloud.tencent.com/qgpu-core`代表申请 10% 的 GPU 算力，`tke.cloud.tencent.com/qgpu-memory`代表申请 4GB 显存。

apiVersion: elasticgpu.io/v1alpha
kind: ElasticGPUClaim
metadata:
 name: qgpu-egpuc
spec:
 storageClassName: qgpu-class
 resources:
  requests:
   tke.cloud.tencent.com/qgpu-core: 10
   tke.cloud.tencent.com/qgpu-memory: 4GB

用户在创建 Pod 时指定 ElasticGPUClaim 完成 qGPU 资源申领。

apiVersion: v1
kind: Pod
metadata:
 name: qgpu-pod
 annotations:
  elasticgpu.io/egpuc-<container-name>: qgpu-egpuc
spec:
 containers:
 - name: test

总结

Kubernetes通过Device Plugin机制对GPU进行管理，使用GPU厂商提供的Device Plugin插件，即可在集群中申请使用GPU资源。对于需要共享GPU算力，并且不考虑资源隔离的场景，可考虑使用开源的GPU Share Device Plugin插件。cGPU、qGPU、vCUDA等方案在支持共享GPU算力的同时，提供了资源隔离的能力，企业可根据需求进行选择。

Elastic GPU通过扩展定义CRD，对GPU资源进行了抽象，能较好的支持gpu share、cGPU、qGPU、vCUDA等多种技术，是一种非常好的云原生方式管理GPU思路。目前社区只适配了qGPU，其他技术如gpu share目前需要自行完成适配。

参考文献

[1]https://kubernetes.io/zh-cn/docs/concepts/extend-kubernetes/compute-storage-net/device-plugins/

[2]https://kubernetes.io/zh-cn/docs/tasks/manage-gpus/scheduling-gpus/

[3]https://www.jianshu.com/p/085d8ba3de95

[4]https://xie.infoq.cn/article/32b6e04e53419c35465acc699

[5]https://blog.csdn.net/yunxiao6/article/details/124290478

[6] https://blog.csdn.net/daocaokafei/article/details/117675080
