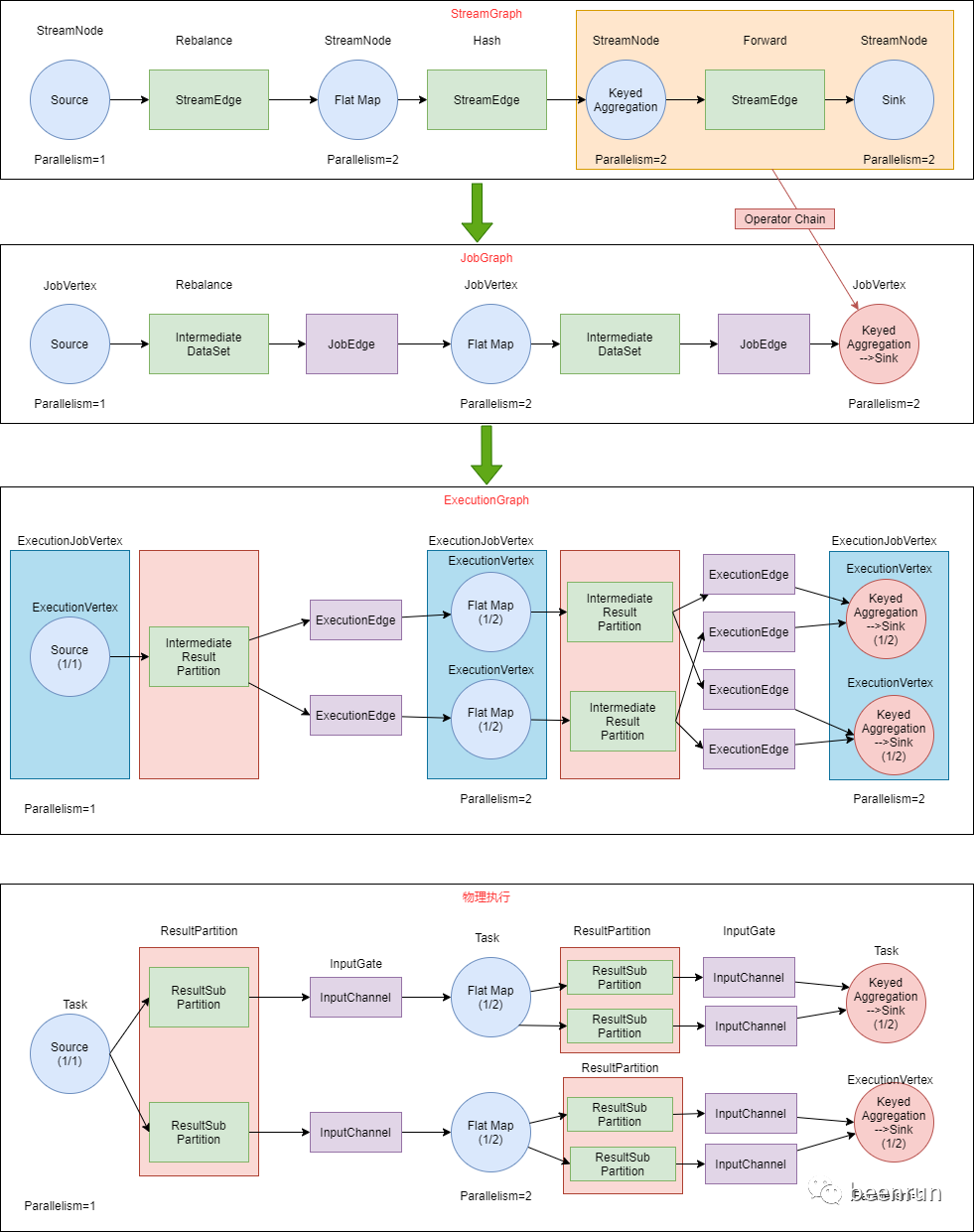

Flink的Job的执行流程
| 四层 | 说明 | 备注 |
|---|---|---|
| StreamGraph | 代码生成的最初的图 | 表示程序的拓扑结构 |
| JobGraph | 将多个符合条件的节点连接为一个节点 | 减少数据在节点之间的序列化和反序列化 |
| ExecutionGraph | JobGraph的并行化版本 | 是调度层核心的数据结构 |
| PhysicalGraph | JobManager根据ExecutionGraph对Job进行调度后，在每个TaskManager上部署的Task | 不是一个具体的数据结构 |

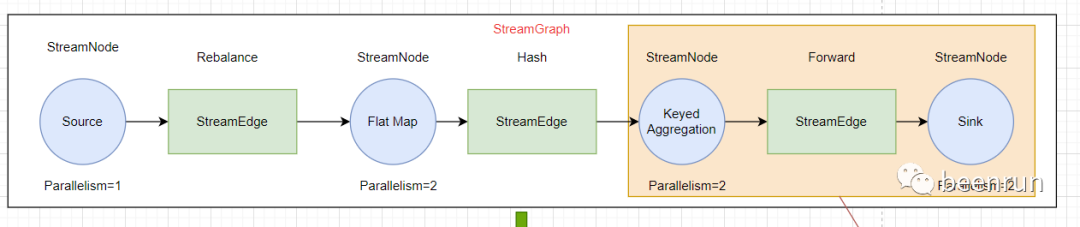

StreamGraph
当执行main方法入口中的Evn的时候，首先生成StreamGraph

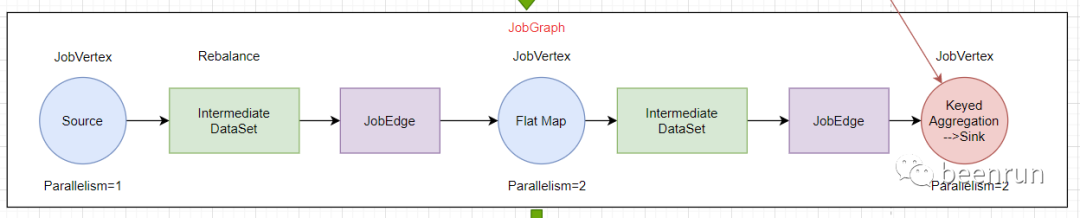

JobGraph

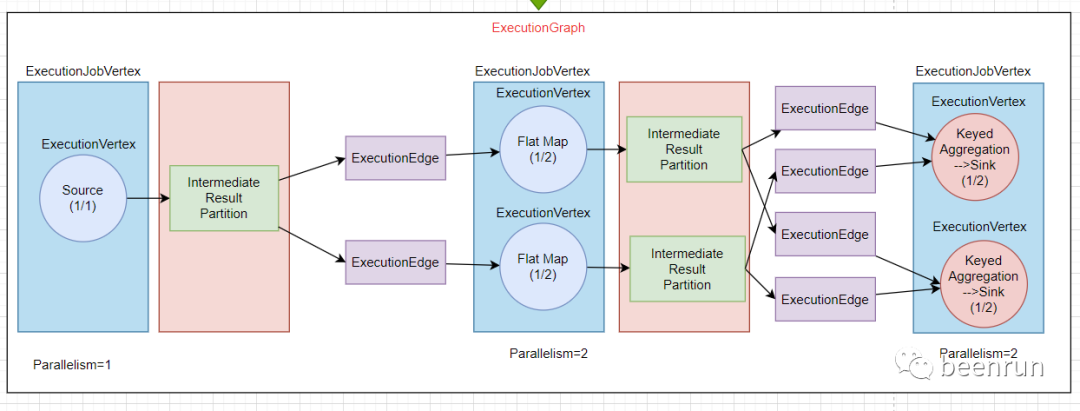

ExecutionGraph
在集群中执行

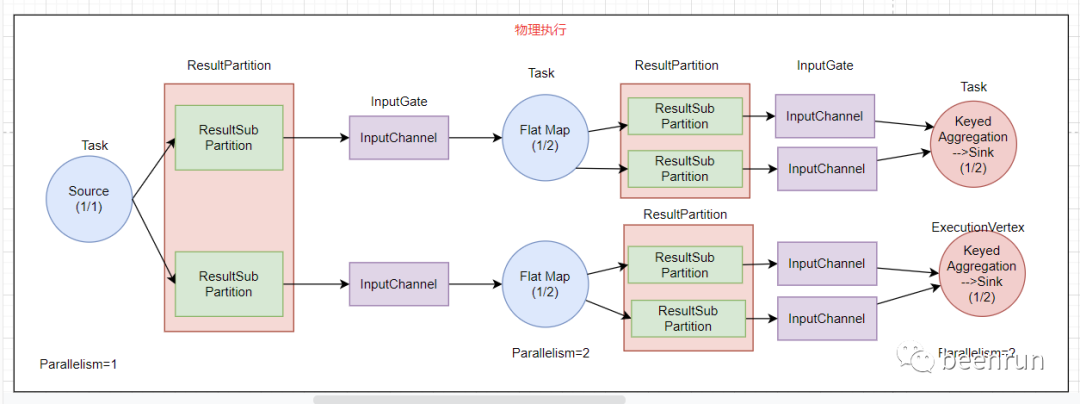

PhysicalGraph
这里实际在集群中运行情况
