链路聚合与冗余网关

以太网链路聚合（Eth-Trunk）：简称链路聚合或端口聚合，通过将多个物理接口捆绑成为一个逻辑口，可以在不进行硬件升级的条件下，达到增加链路带宽的目的，可以实现负载分担，并提供冗余链路。如：将两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路则会继续工作。

主动端SW1


[SW1]interface Eth-Trunk 2 创建eth-trunk 2聚合口
[SW1-Eth-Trunk2]mode lacp-static 配置模式为lacp静态模式
[SW1-Eth-Trunk2]trunkport GigabitEthernet 0/0/1 to 0/0/3 把GE0/0/1 到GE0/0/3加入到聚合组


#在SW1上配置系统优先级为100，使其成为LACP主动端,优先级数值越小越优先
[SW1]lacp priority 100


#在SW1上配置活动接口上限阈值为2
[SW1]interface Eth-Trunk 2
[SW1-Eth-Trunk2]max active-linknumber 2


#在SW1进入物理接口配置接口优先级，确定活动链路，此处只配置GE1和GE2口，GE3口保持默认值32768。
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]lacp priority 100
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]lacp priority 100


#配置Eth-Trunk2接口为trunk，并允许VLAN10和VLAN20通过（vlan配置过程省略）
[SW1]interface Eth-Trunk 2
[SW1-Eth-Trunk2]port link-type trunk
[SW1-Eth-Trunk2]port trunk allow-pass vlan 10 20


SW2


[SW2]interface Eth-Trunk 2
[SW2-Eth-Trunk2]mode lacp-static 配置模式为lacp静态模式


#分别把GE0/0/1、GE0/0/2、GE0/0/3加入到聚合口（此处采用的另一种方法）
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]eth-trunk 2
[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]eth-trunk 2
[SW2]interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3]eth-trunk 2


#SW2上优先级保持默认，在SW2上配置活动接口上限阈值为2
[SW2]interface Eth-Trunk 2
[SW2-Eth-Trunk2]max active-linknumber 2


#配置Eth-Trunk2接口为trunk，并允许VLAN10和VLAN20通过
[SW2]interface Eth-Trunk 2
[SW2-Eth-Trunk2]port link-type trunk
[SW2-Eth-Trunk2]port trunk allow-pass vlan 10 20

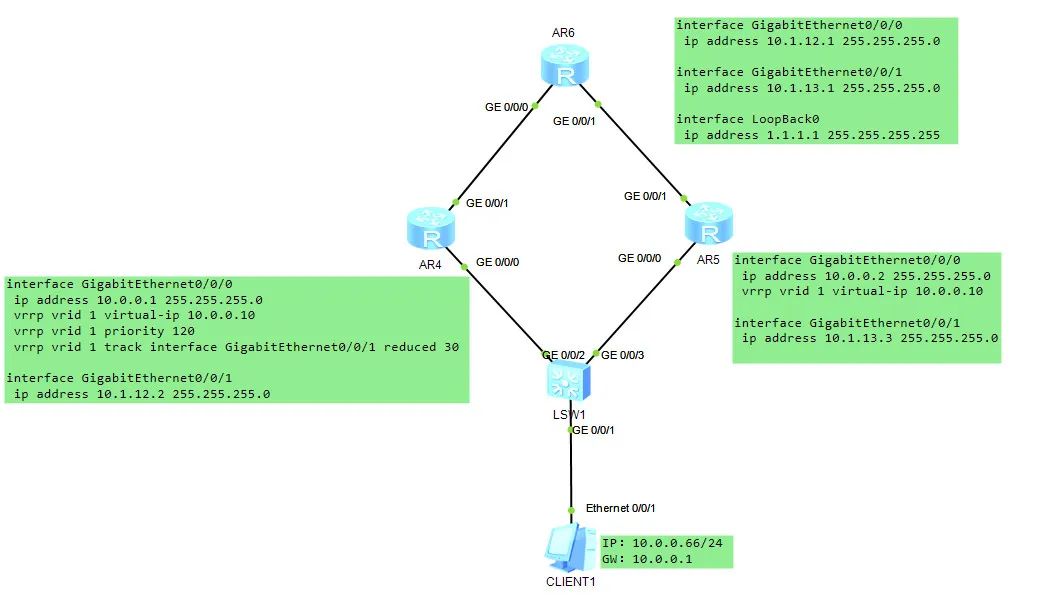

VRRP (Virtual Router Redundancy Protocol )虚拟路由器冗余协议：此协议在多个真实的网关设备之间运行之后，能形成一个“虚拟的网关”，从而实现多个真实网关之间的“冗余备份”以及数据转发的负载均衡。即当一台出口路由器故障，保证可以切换到另外一台路由器做出口路由，是一种网络虚拟化技术。

VRRP协议包括两个版本：VRRPv2（仅适用于IPv4网络）和VRRPv3（适用于IPv4和IPv6两种网络）。VRRP组成员角色有：主路由器（Master）、备份路由器（Backup）、 虚拟路由器（Virtual）

主设备Master

#
interface GigabitEthernet0/0/0
 ip address 10.0.0.1 255.255.255.0
 vrrp vrid 1 virtual-ip 10.0.0.10
 vrrp vrid 1 priority 120
 vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
#
interface GigabitEthernet0/0/1
 ip address 10.1.12.2 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  network 10.1.12.0 0.0.0.255

备份设备Backup

#
interface GigabitEthernet0/0/0
 ip address 10.0.0.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.0.0.10
#
interface GigabitEthernet0/0/1
 ip address 10.1.13.3 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  network 10.1.13.0 0.0.0.255

出口Router

#
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.13.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.12.0 0.0.0.255
  network 10.1.13.0 0.0.0.255
