二维图形是MATLAB图形的基础，也是应用非常广泛的图形类型之一。MATLAB提供了许多二维图形绘制函数。
MATLAB基本的二维图形包括线型（Line Plots）、散点型（Scatter Plots）、条型（Bar Plots）、极坐标型（Polar Plots）及矢量图型（Vector Fields）等。单击相应的类型，就可以查看相应的用法。
本节介绍二维图形的绘制指令plot、图形的编辑、子图的绘制、交互式图形的绘制及双坐标图形的绘制等。
5.2.1 plot指令
将数对排序的一种方法是使用plot指令。该命令可以带有不同数目的参数。最简单的形式就是将数据传递给plot，但是线条的类型和颜色可以通过使用字符串来指定，这里用str表示。线条的默认类型是实线型。
下面给出plot指令的一般使用规范。
（1）plot指令使用规范一：plot(x,y)。
语句说明：以x为横坐标，y为纵坐标，按照坐标(xj,yj)的有序排列绘制曲线。
（2）plot指令使用规范二：plot(y)。
语句说明：其中y为一维实数数组，以1:n为横坐标，yj为纵坐标，绘制曲线（n为y的长度）。
（3）plot指令使用规范三：plot(z)。
语句说明：其中z为一维复数数组，以横轴为实轴，纵轴为虚轴，在复平面上绘制(real(zj),imag(zj))的有序集合的图形。
例5-4：plot指令使用示例一。
创建M文件并命名为cossinfigure.m（同时存为ex5_04.m），利用M文件编辑器在M文件中输入：
clear all
X = -10 : 10;Y = X .^ 2;
figure(1)
subplot(1,3,1);plot(X , Y , 'LineWidth' , 2);
subplot(1,3,2);plot(Y , 'LineWidth' , 2);xlim([1 length(Y)])
Z = cos(-pi : pi 10 : pi) + sqrt(-1) * sin(-pi : pi 10 : pi);
subplot(1,3,3);plot(Z , 'LineWidth' , 2);

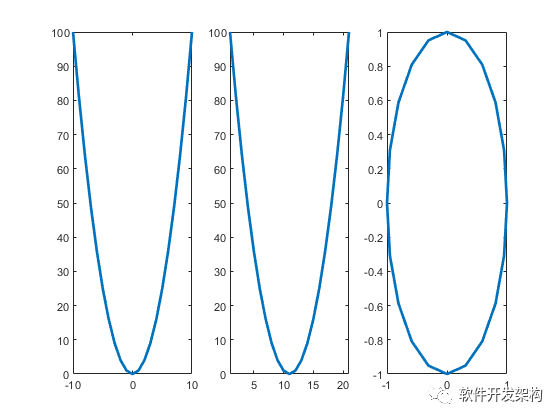

运行M文件，结果如图5-6所示。
图5-6 cossinfigure.m运行结果
（4）plot指令使用规范四：plot(A)。
语句说明：绘制矩阵A的列对它的下标的图形。对于m×n的矩阵A，有n个含有m个元素的数对，或是n条有m个点的曲线，且这n条曲线均采用颜色监视器上不同的颜色绘制而成。
例5-5：plot指令使用示例二。
创建M文件并命名为magicfigure.m（同时存为ex5_05.m），利用M文件编辑器在M文件中输入：
clear all
A = magic(8);
figure;
plot(A)
A

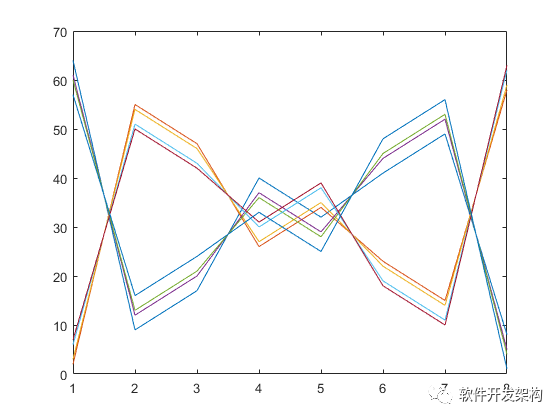

运行M文件，结果如图5-7所示。
A =
64 2 3 61 60 6 7 57
9 55 54 12 13 51 50 16
17 47 46 20 21 43 42 24
40 26 27 37 36 30 31 33
32 34 35 29 28 38 39 25
41 23 22 44 45 19 18 48
49 15 14 52 53 11 10 56
8 58 59 5 4 62 63 1
图5-7 magicfigure.m运行结果
（5）plot指令使用规范五：plot(x,A)。
语句说明：绘制矩阵A对向量x的图形。对m×n的矩阵A和长度为m的向量x，绘制矩阵A的列对向量x的图形；如果x的长度为n，则绘制矩阵A的行对向量x的图形。向量x可以是行向量，也可以是列向量。
（6）plot指令使用规范六：plot(A,x)。
语句说明：对矩阵A绘制向量x的图形。对于一个m×n的矩阵A和一个长度为m的向量x，对矩阵A的列绘制向量x的图形；如果x的长度为n，则对矩阵A的行绘制向量x的图形。向量x可以是行向量，也可以是列向量。
（7）plot指令使用规范七：plot(A,B)。
语句说明：对矩阵A的行绘制矩阵B的列的图形。如果A和B都是m×n的矩阵，则将绘制n条由m个有序对连成的曲线。
例5-6：plot指令使用示例三。
创建M文件并命名为figuregrid.m（同时存为ex5_06.m），利用M文件编辑器在M文件中输入：
clear all
for i = 1 : 5
for j = 1 : 6
A(i , j) = i + j;
end
end
A
x = 0.2 : 0.2 : 1;
x
figure(1)
subplot(2,2,1);plot(A,x,'LineWidth',1.5);
subplot(2,2,2);plot(x,A,'LineWidth',1.5);
B = reshape(1 : 30 , 5 , 6);
B
subplot(2,2,3);plot(A,B,'LineWidth',1.5);
subplot(2,2,4);plot(B,A,'LineWidth',1.5);

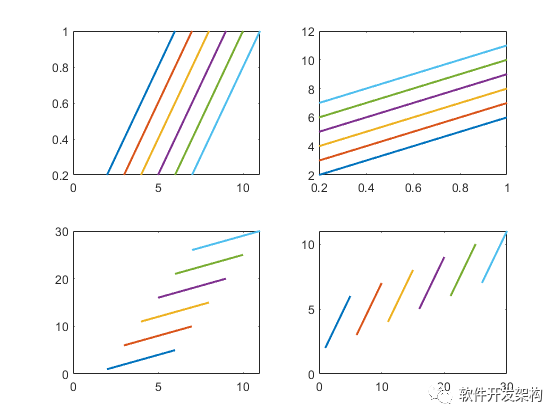

运行M文件，结果如图5-8所示。
A =
2 3 4 5 6 7
3 4 5 6 7 8
4 5 6 7 8 9
5 6 7 8 9 10
6 7 8 9 10 11
x =
0.2000 0.4000 0.6000 0.8000 1.0000
B =
1 6 11 16 21 26
2 7 12 17 22 27
3 8 13 18 23 28
4 9 14 19 24 29
5 10 15 20 25 30
图5-8 figuregrid.m运行结果
（8）plot指令使用规范八：plot(x,y,str)。
语句说明：用字符串str指定的颜色和线型对y绘制x的图形。
（9）plot指令使用规范九：plot(x1,y1,str1,x2,y2,str2,…)。
语句说明：用字符串str1指定的颜色和线型对y1绘制x1的图形，用字符串str2指定的颜色和线型对y2绘制x2的图形……每组参数值可以采用上述除复数值外的任何一种形式。str1,str2…可以省略，此时，MATLAB自动为每条曲线选择颜色和线型。
例5-7：plot指令使用示例四。
创建M文件并命名为fivecircle.m（同时存为ex5_07.m），利用M文件编辑器在M文件中输入：
clear
j = sqrt(-1);
x = 2;y = 0.4;
bluecircle = cos(-pi : pi 20 : pi) + j * sin(-pi : pi 20 : pi) + (j * y - x);
blackcircle = cos(-pi : pi 20 : pi) + j * sin(-pi : pi 20 : pi) + (j * y);
redcircle = cos(-pi : pi 20 : pi) + j * sin(-pi : pi 20 : pi) + (j * y + x);
yellowcircle = cos(-pi : pi / 20 : pi) + j * sin(-pi : pi / 20 : pi) + (- j * y - x / 2);
greencircle = cos(-pi : pi / 20 : pi) + j * sin(-pi : pi / 20 : pi) + (- j * y + x / 2);
figure(1)
plot(bluecircle,'LineWidth',5);hold on;
plot(blackcircle,'k','LineWidth',5);hold on;
plot(redcircle,'r','LineWidth',5);hold on;
plot(yellowcircle,'y','LineWidth',5);hold on;
plot(greencircle,'g','LineWidth',5);

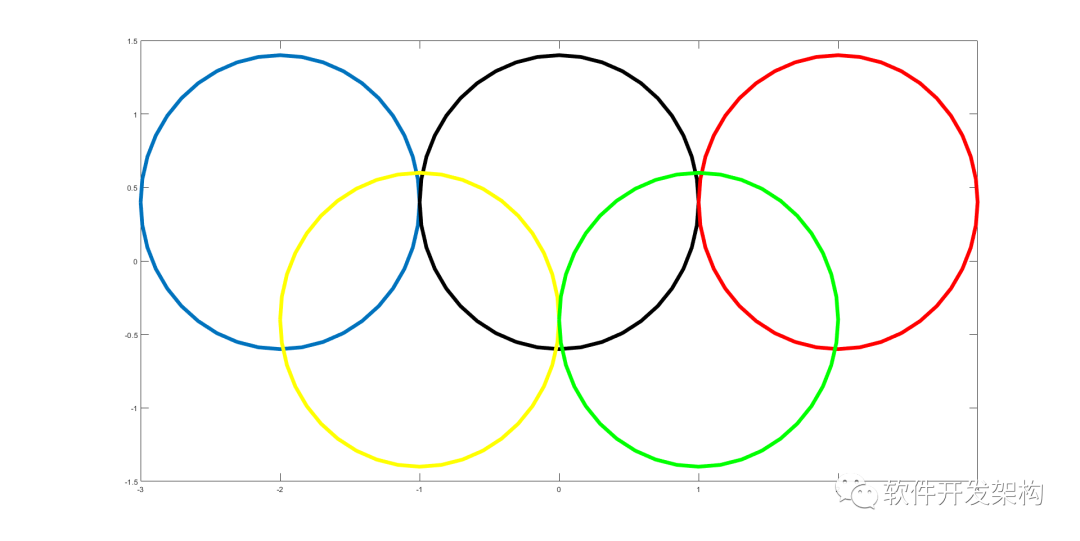

运行M文件，结果如图5-9所示。
图5-9 fivecircle.m运行结果
例5-8：plot指令使用示例五。
创建M文件并命名为tanfigure.m（同时存为ex5_08.m），利用M文件编辑器在M文件中输入：
x = -pi : pi / 10 : pi;
y = tan(sin(x)) - sin(tan(x));
plot(x, y, '--rs', 'LineWidth', 2, 'MarkerEdgeColor', 'k', 'MarkerFaceColor', 'g', 'MarkerSize', 10);

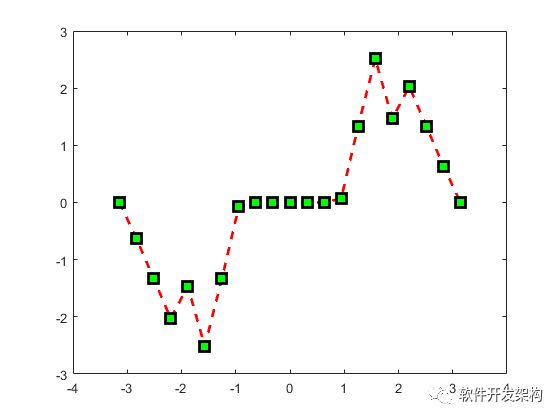

运行M文件，结果如图5-10所示。
图5-10 tanfigure.m运行结果
例5-9：利用函数plot绘制包络线。
创建M文件并命名为envelope.m（同时存为ex5_09.m），利用M文件编辑器在M文件中输入：
clear all
t = (0 : pi / 100 : pi)';
y1 = sin(t) * [1 , -1];
y2 = sin(t) .* sin(9 * t);
t3 = pi * (0 : 9) / 9;
y3 = sin(t3) .* sin(9 * t3);
plot(t, y1, 'r:', t, y2, 'b', t3, y3, 'bo')
axis([0, pi, -1, 1])

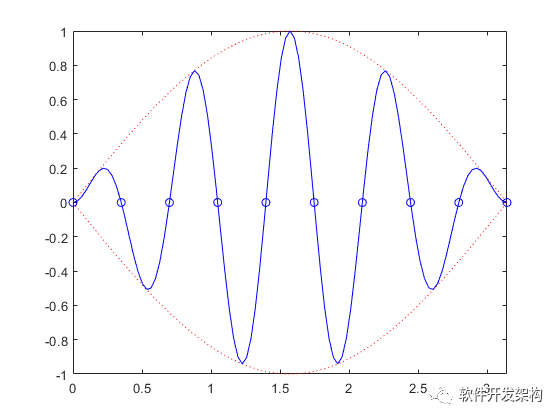

运行M文件，结果如图5-11所示。
图5-11 envelope.m运行结果
例5-10：当输入参数为向量时，利用函数plot绘制多条曲线。
创建M文件并命名为multicurves.m（同时存为ex5_10.m），利用M文件编辑器在M文件中输入：
clear all
x = -pi : pi / 10 : pi;
y = [sin(x);sin(x + 3);sin(x + 5)];
z = [cos(x);cos(x + 3);cos(x + 5)];
figure;
plot(x, y, 'r:*', x, z, 'g-.v');

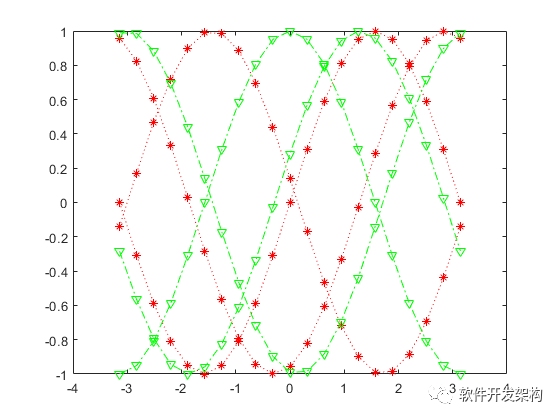

运行M文件，结果如图5-12所示。
图5-12 multicurves.m运行结果
5.2.2 栅格
当图像需要对具体数值有更加清楚的展示时，在图形中添加栅格是十分有效的方法。在MATLAB中，grid on命令可以在当前图形的单位标记处添加栅格；grid off命令则可以取消栅格的显示；单独使用grid命令则可以在on与off状态下交替转换，即起到触发的作用。
例5-11：栅格的使用示例。
创建M文件并命名为figuregrid.m（同时存为ex5_11.m），利用M文件编辑器在M文件中输入：
X = (0 : 1800) * pi / 180;Y = cos(X / 2);
figure(1)
subplot(1,3,1);plot(X, Y, 'LineWidth', 2);xlim([0 30]);grid on;
subplot(1,3,2);plot(X, Y, 'LineWidth', 2);xlim([0 30]);grid on;grid
subplot(1,3,3);plot(X, Y, 'LineWidth', 2);xlim([0 30]);grid;grid off;

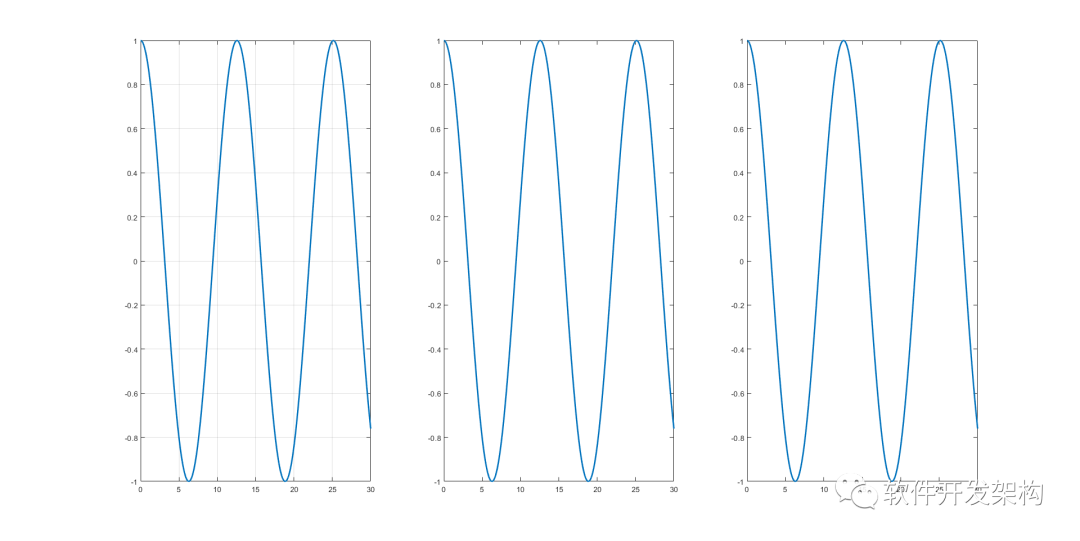

运行M文件，结果如图5-13所示。
图5-13 figuregrid.m运行结果
