本文演示在ANSYS Mesh中利用BOI（Body of Influence）进行网格局部加密的基本操作。

在网格生成过程中，BOI可以实现体和面的同时加密，对于网格尺寸控制非常方便，其属于网格生成过程中的基本操作。早期的Mesh中只提供了Sphere of Influence，采用球体区域的方式来实现BOI。Mesh最近的几个版本中，已经可以使用完整的BOI功能，用户可以使用任意自定义形状实现任意空间的网格加密。

1 几何准备

在处理几何模型时，需要先对需要进行局部加密的部位创建BOI几何，这部分操作可以在SCDM或DM中完成。

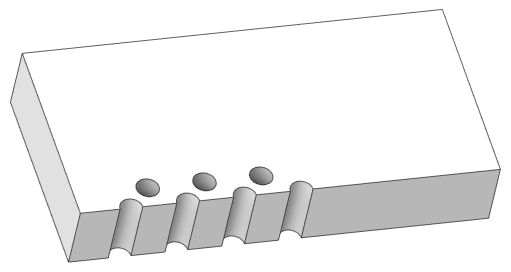

如下图所示的几何模型。

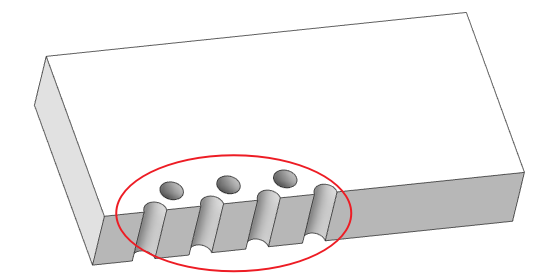

需要对下图中框选区域进行局部加密。

可以创建独立的几何，如下图中的粉色部分。

BOI几何创建完毕后，不要进行共享拓扑。

注：BOI几何的大小与形状并不重要，其只是用于想要进行局部网格控制的区域。

”

2 网格控制

进入ANSYS Mesh中。

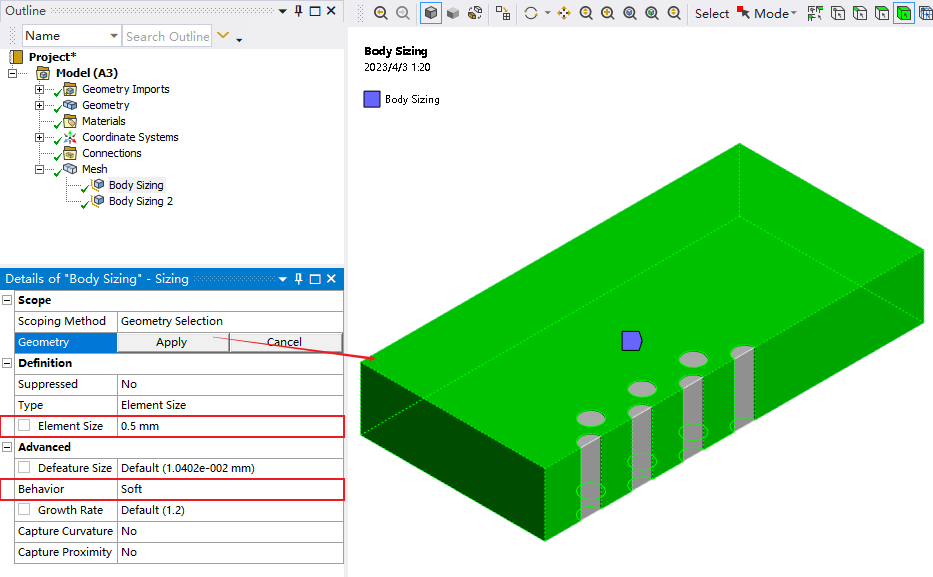

• 可以先指定一个全局体网格尺寸。如下图所示为0.5 mm。

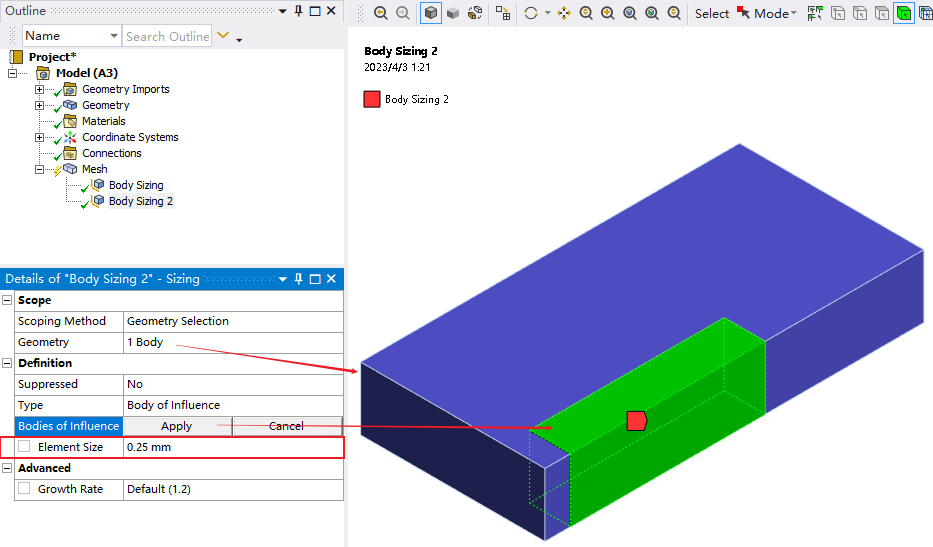

• 再指定BOI尺寸。如下图所示指定Type为Body of Influence，Element Size指定为0.25 mm。其中Geometry选择计算域几何，Bodies of Influence选择前面创建的BOI几何。

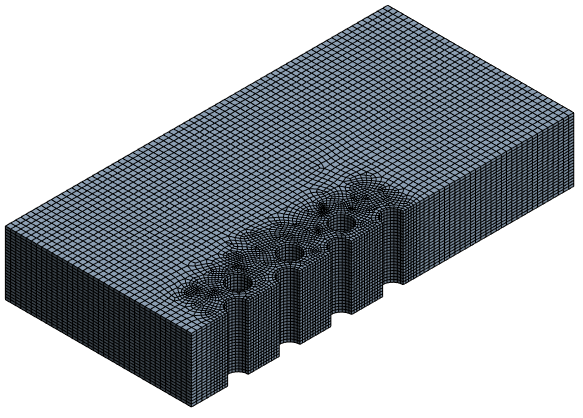

此时生成的网格如图所示。

可以看到计算网格受到了BOI加密的影响。

（完毕）
