基于Fluent的横掠等温圆柱对流换热系数仿真验证【附学习计划】

CFD之道 2023-03-30

805

1-问题描述

已知：在1atm压力下、35℃的空气以50m／s的速度横掠过直径为5cm的圆柱，圆柱表面温度保持150℃不变。试计算圆柱表面的对流换热系数。

2-理论计算

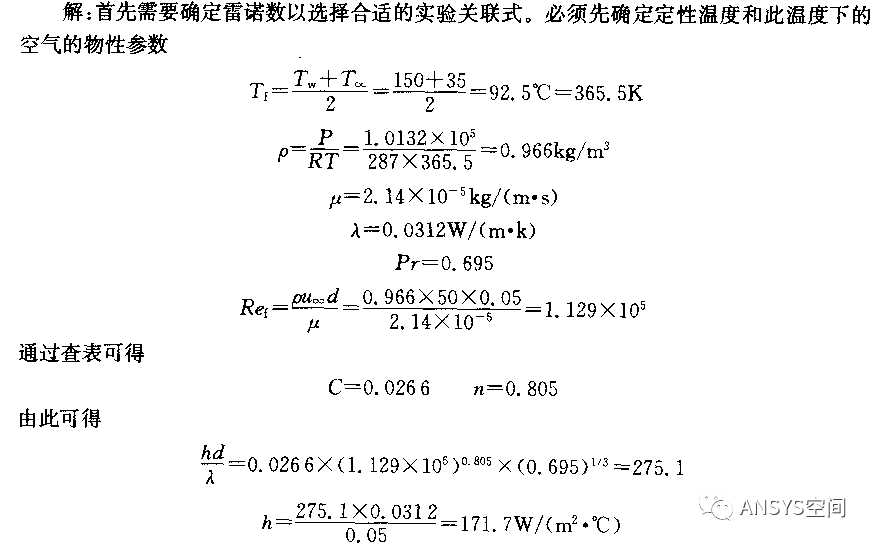

首先基于理论计算圆柱表面的平均对流换热系数，具体过程如下：

3-软件计算设置

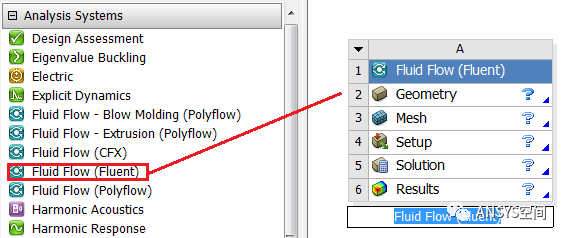

图建立Fluent流体计算系统

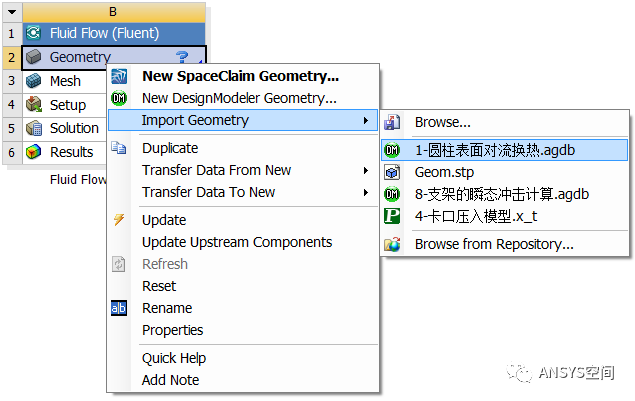

图导入计算模型

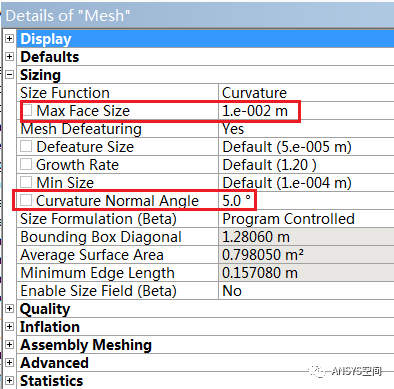

图网格控制

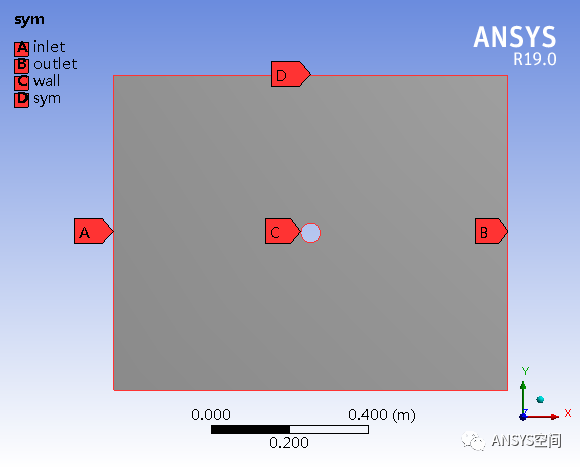

图指定流体边界名称及位置

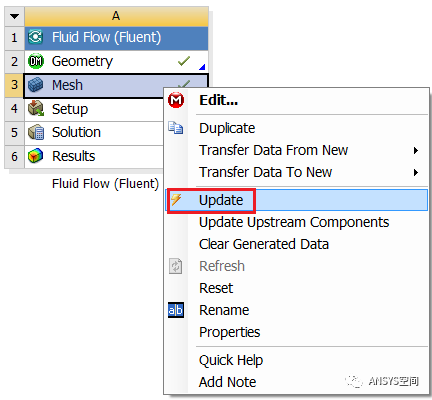

图更新网格

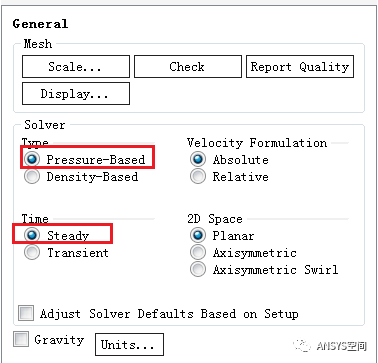

图通用设置面板

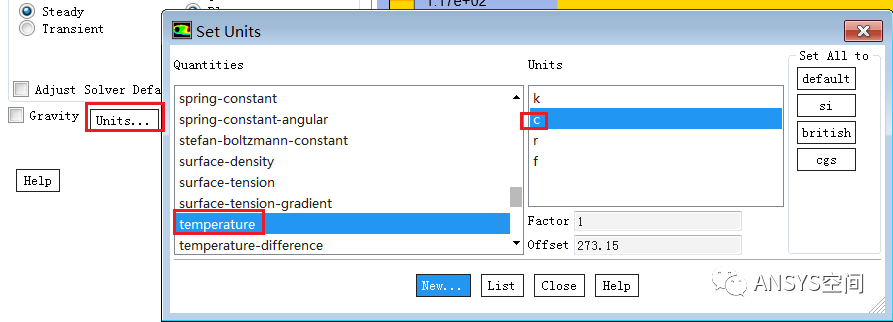

图修改温度单位

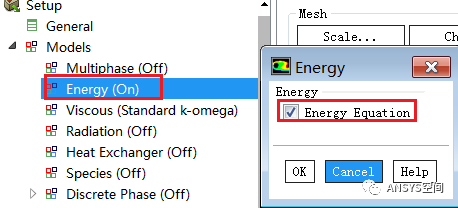

图激活能量方程

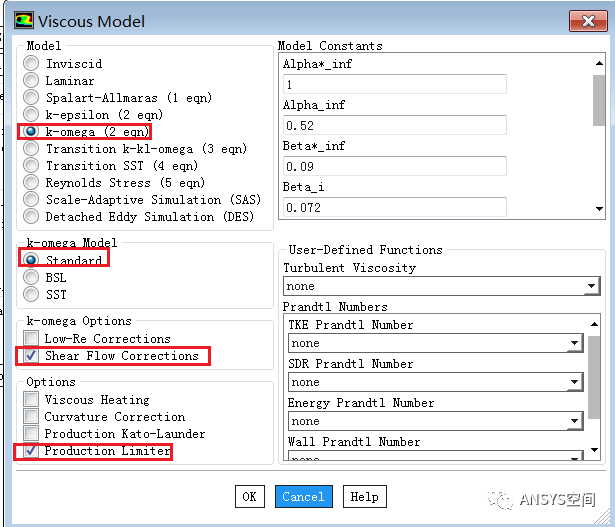

图设置湍流模型

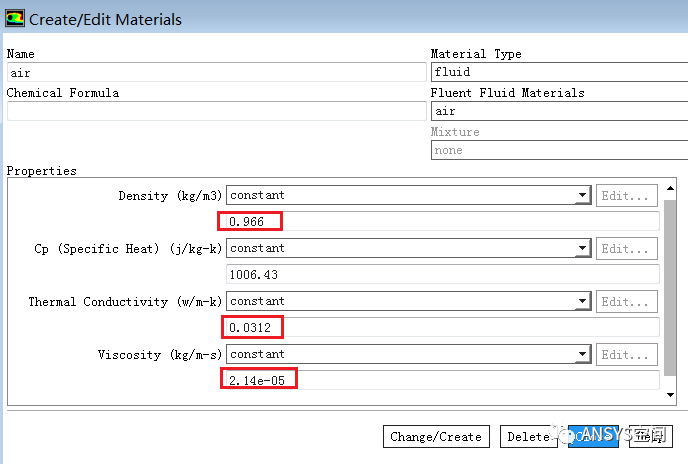

图设置流体介质参数

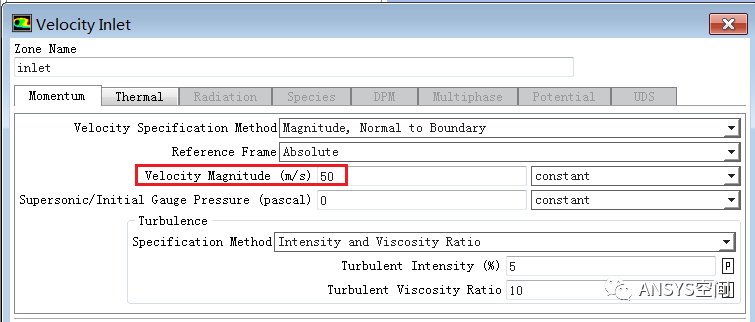

图定义速度入口速度边界

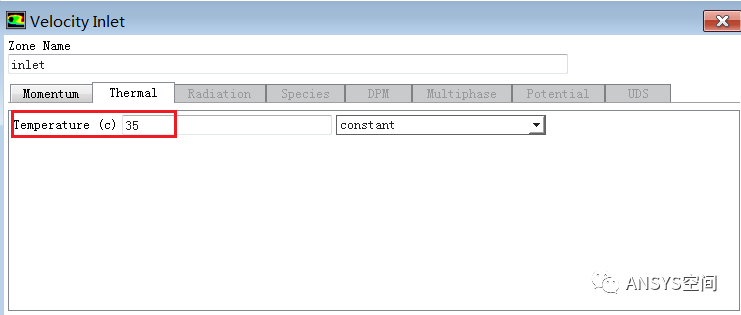

图定义速度入口温度边界

图修改参考值

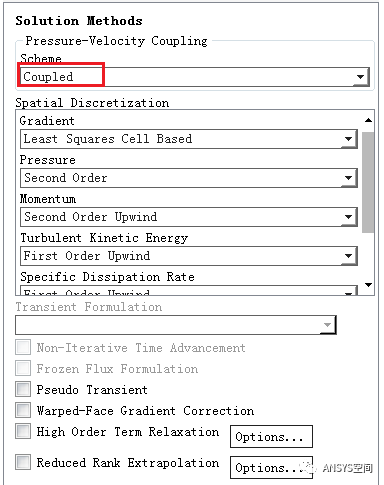

图设置求解方法

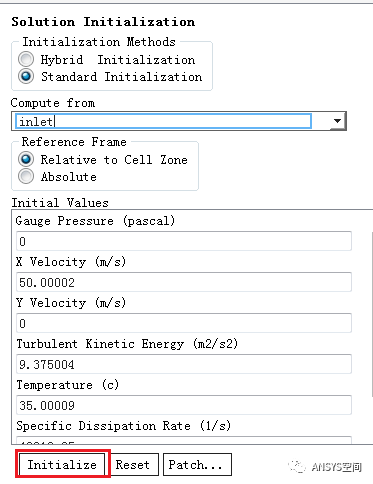

图定义初始化

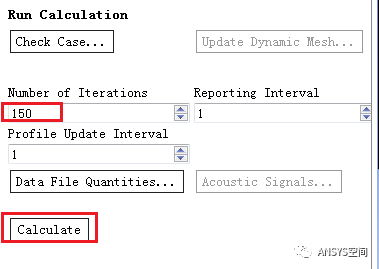

图开始求解

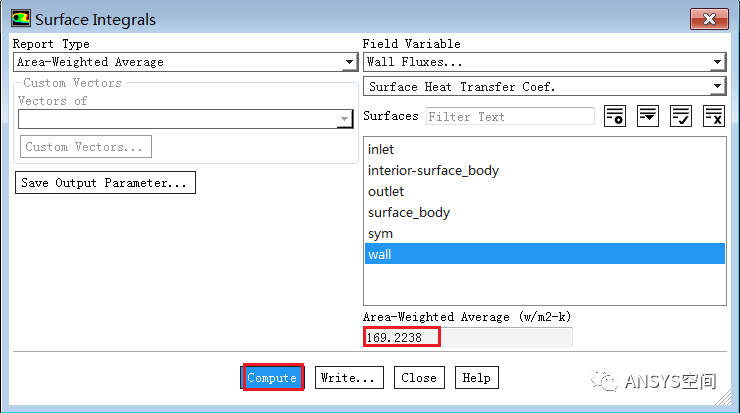

图计算圆柱表面平均对流换热系数

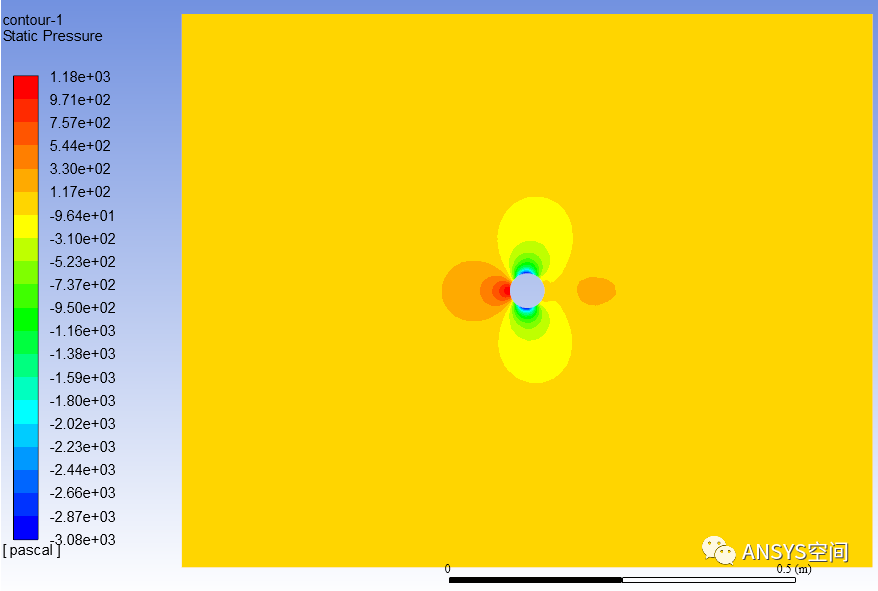

图静压云图
